Как проверить датчик холостого хода: диагностика ДХХ своими руками

Важная роль небольшого прибора серьёзного агрегата

Участвуя в общем алгоритме работы электронной системы автомобиля, РХХ предназначен автоматически подавать определённое количество воздуха при закрытой дроссельной заслонке (ДЗ). Таким образом, он поддерживает установленные обороты холостого хода (ОХХ) мотора, не давая ему заглохнуть при отпущенной педали газа и нейтральном положении рычага переключения коробки передач (РПКП). Принцип работы УДС следующий:

  • количество поступающего через ДЗ воздуха контролируется датчиком массового (общего) его расхода – ДМРВ;
  • получая от него информацию, контроллер (электронный узел управления) регулирует подачу необходимого количества горючего в топливные инжекторы (Fuel Injection) автомобиля;
  • он же, используя данные датчика (ДПКВ) положения коленвала, управляет РХХ в соответствии с требуемыми оборотами;
  • автоматически устанавливает обороты при прогреве мотора.

Благополучно выбравшись с перекрёстка, необходимо убедиться в работоспособности этого регулятора. Поскольку у него отсутствует система самодиагностики, то компьютер ВАЗ 2114 ошибки может и не выдать. Проверять придётся методом общего анализа работы двигателя.

Как проверить датчик холостого хода своими руками дома?

Датчик холостого хода достаточно прост и его диагностику можно провести своими руками дома, не обращаясь на СТО. Это сэкономит ваши деньги и время. Ничего сложного в диагностике этого устройства нет я подробно опишу и расскажу что необходимо сделать, даже если у вас минимальные знания и опыт в без труда справитесь с этим.

Проверка электрической цепи датчика холостого хода

После того как место установки датчика обнаружено необходимо убедиться в том что на него поступает электрический ток. Для этого берём мультимитр выставляем на нём измерение постоянного тока и два более тонких провода которые нужно по очереди подключить сначала в пин 1 и 2 затем 3 и 4 и замерить напряжение.

Проверка электрической цепи регулятора холостого хода.

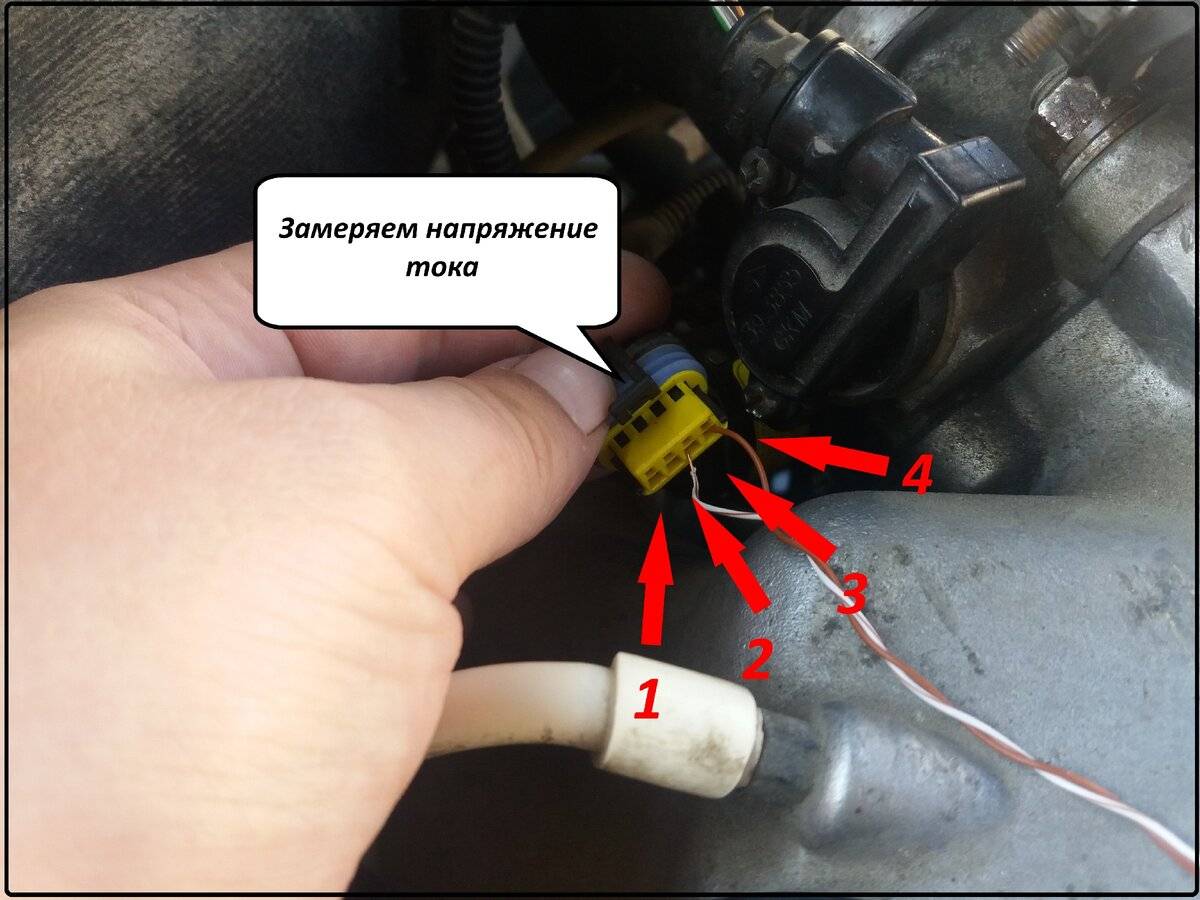

При проверке целостности проводов зажигание автомобиля должно быть включено (заводить автомобиль не требуется), а мультиметр должен показывать 12 Вольт. Если напряжения нет значит где то есть обрыв провода или другая поломка. Если напряжение есть переходим ко второму шагу и проверяем сам датчик холостого хода.

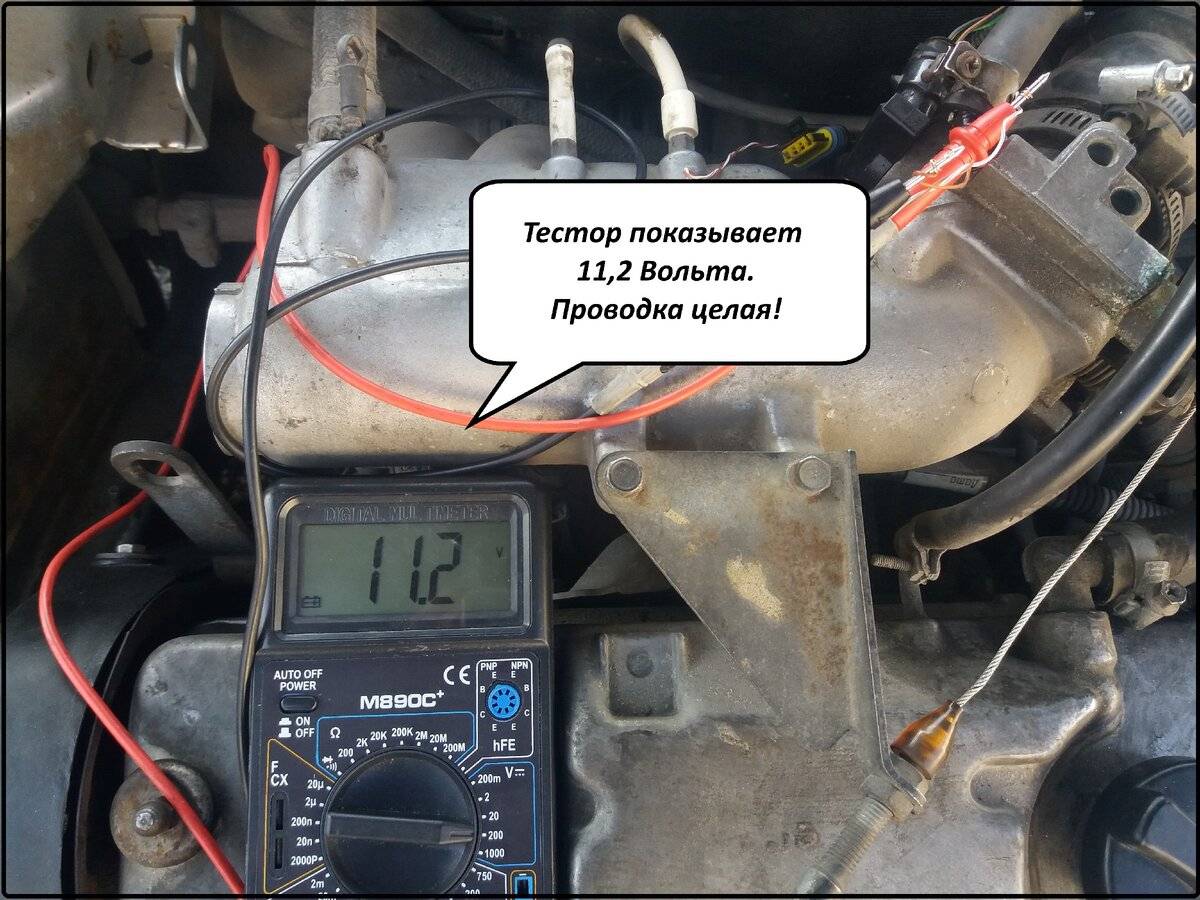

11,2 говорит о том что ток к датчику подходит

Проверка самого регулятора холостого хода

Если у вас есть фишка коннектор при помощи которой можно подключиться к РХХ, то снимать регулятор не нужно если такой фишки нет то необходимо демонтировать датчик холостого хода с двигателя открутив два болта под крестовую отвёртку.

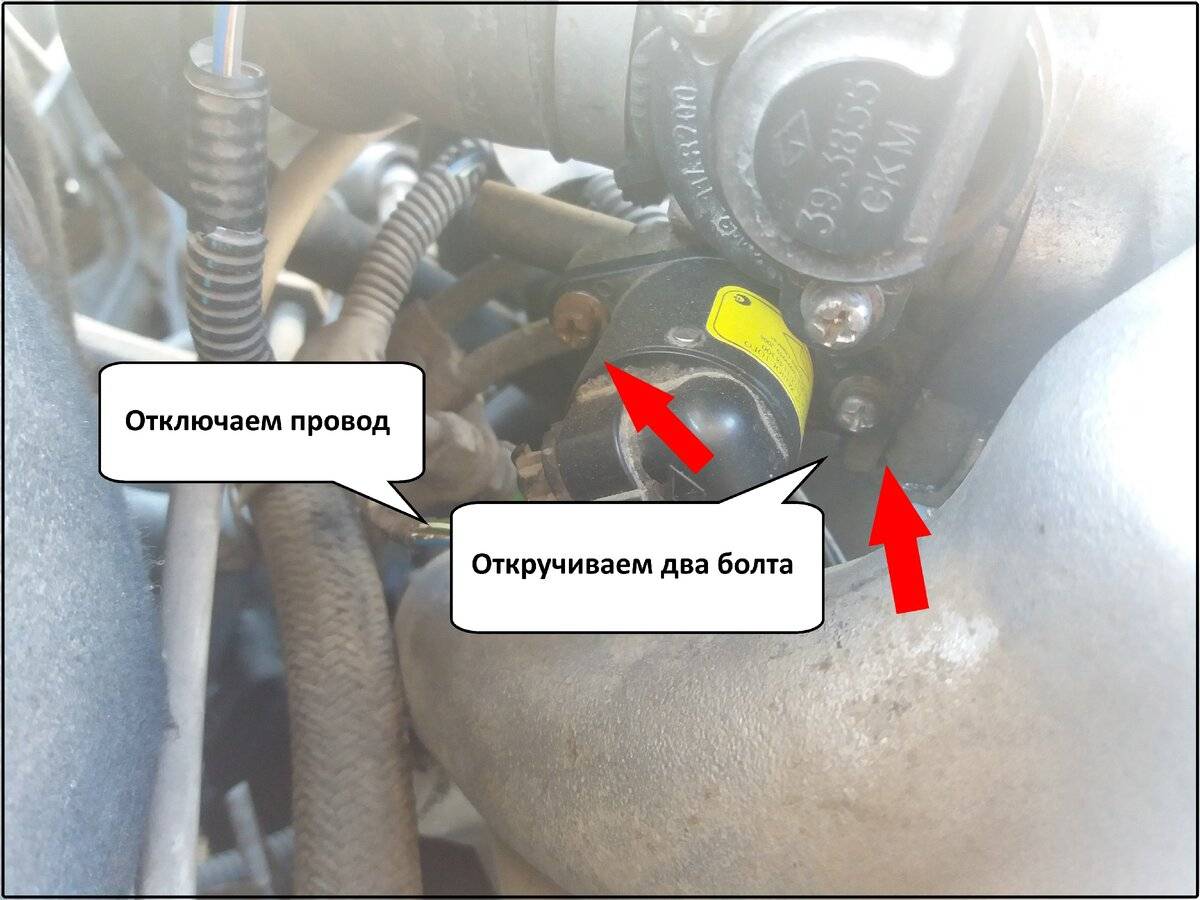

Фото крепления болтов регулятора холостых оборотов

После того как датчик демонтирован мультиметр переводим в режим измерения сопротивления и измеряем сопротивление с начало на одной обмотке это выводы 1 и 2 затем на второй это выводы 3 и 4, сопротивление должно составлять около 52 Ом. Так же если мультиметр переключить в режим прозвона то озвученные выше выводы должны между собой перезваниваться. Если этого не происходит значит иметься обрыв и регулятор не работает, если показания сопротивления отличные от 52 Ом, то это означает что РХХ также не рабочий.

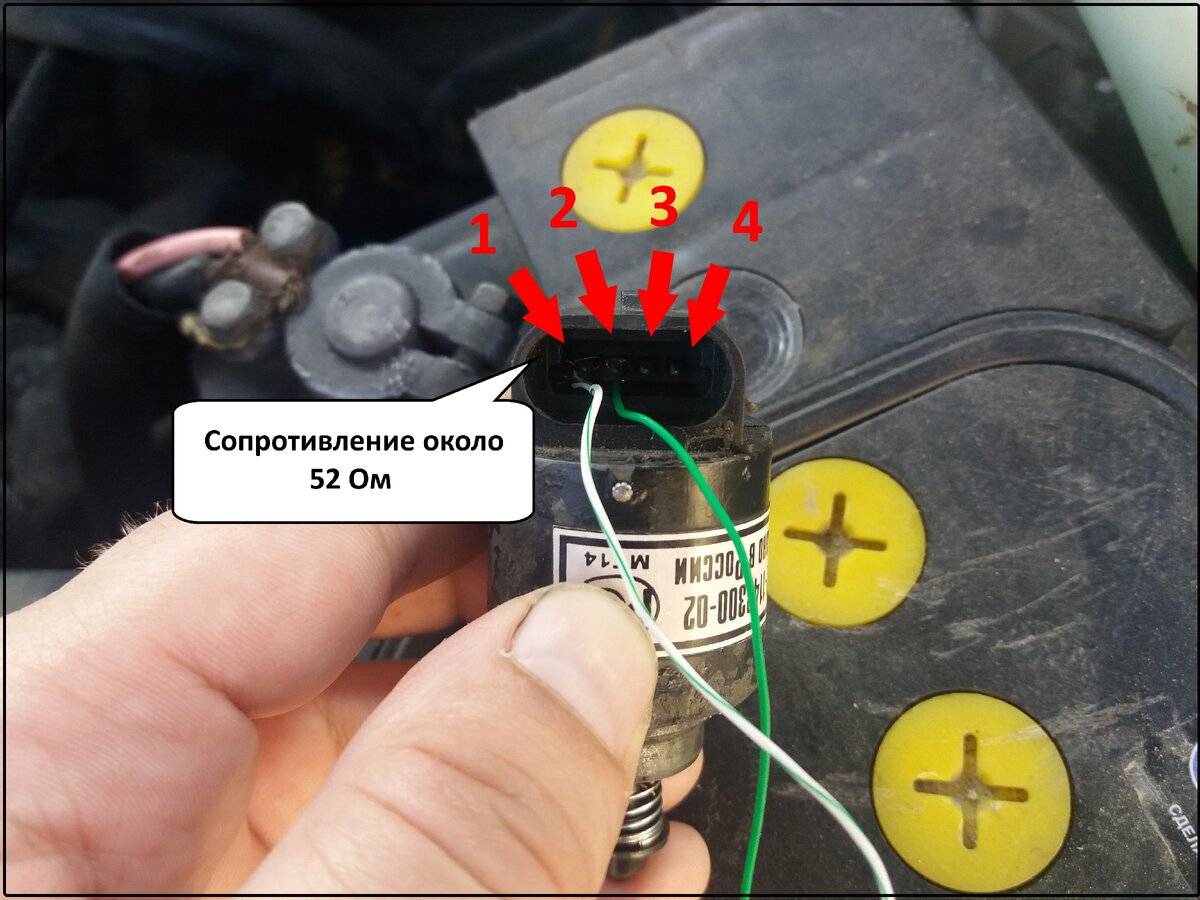

Выводы регулятора холостого хода на прозвонке мультиметром

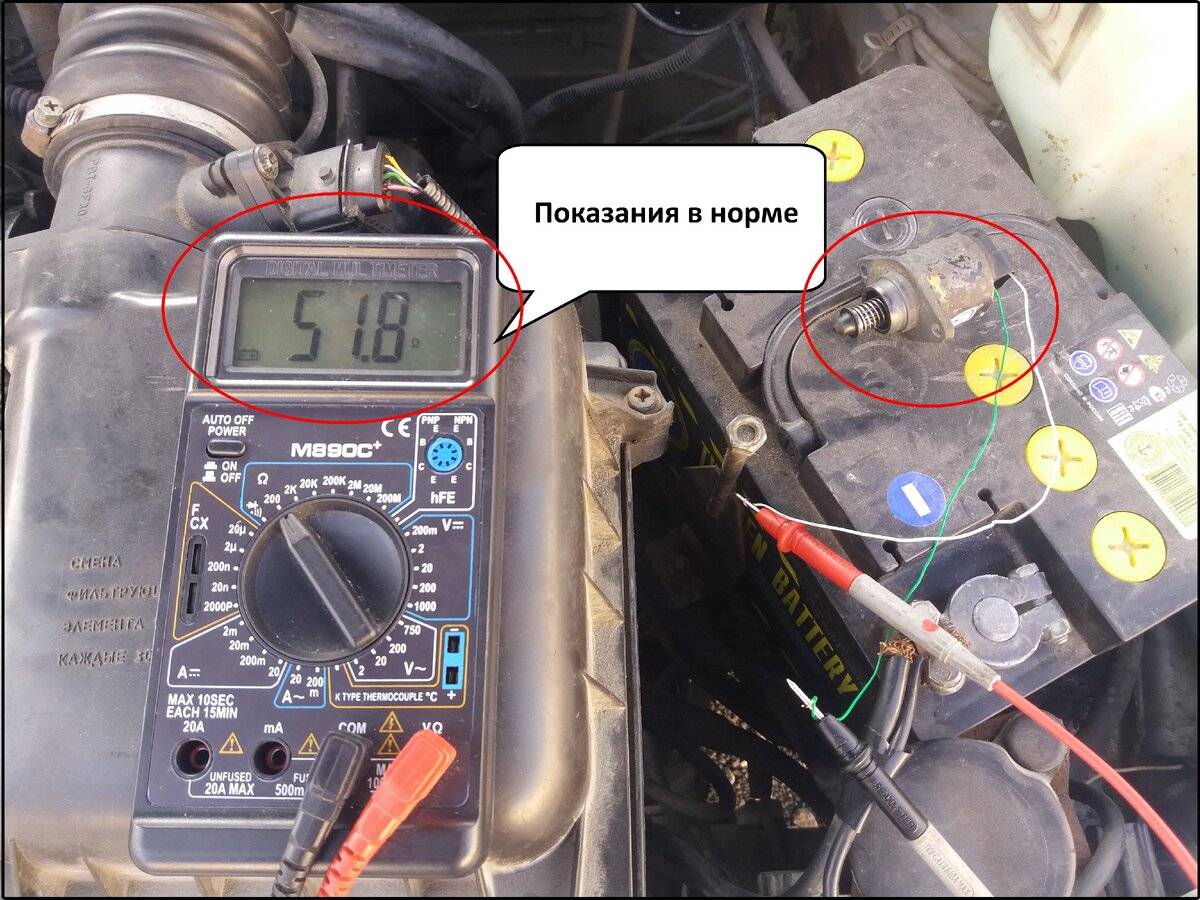

Как видно на фото ниже показания мультиметра говорят о том что датчик холостого хода полностью исправен.

Проверка датчика холостых оборотов РХХ

Сам датчик и место установки рекомендуется очистить, промыть, так как там могут скапливаться различные загрязнители в виде пыли, масла и др. После тестирования и возможной замены, датчик холостых оборотов необходимо установить на место.

Однако не спешите его закручивать шток нового датчика может быть чуть длиннее посадочного места. Не пытайтесь руками засунуть этот шток обратно, этим вы сломаете датчик холостых оборотов. Нужно выполнить следующие шаги.

  1. Установите регулятор холостого хода на его место и закрутите болты, но не прилагая ни какого усилия на сколько это возможно оставив щель между датчиком и двигателем.
  2. Включите зажигание на 5 секунд и затем выключите его. Шток датчика выдвинется до конца, а затем отъедет немного назад освободив место.
  3. Закручивайте болты крепления датчика холостого хода до конца

Неисправности

Особенность работы датчика холостого хода заключается в том, что невозможно отследить возникновение неисправности за счет работы бортового компьютера. Система не распознает поломку, потому приходится все делать вручную.

Есть несколько характерных признаков, которые могут подсказать вам о возникших проблемах с датчиком ХХ:

  • Автомобиль часто глохнет при работе на холостых оборотах;
  • Возникает такое явление как плавающие обороты;
  • Отсутствуют при запуске холодного двигателя повышенные обороты;
  • Если выключается передача, двигатель способен самопроизвольно заглохнуть.

Есть и несколько ошибок на бортовом компьютере, но полагаться сугубо на них не стоит.

Код ошибки

Что означает

Низкие обороты холостого хода

Повышенные обороты холостого хода

Многие путают признаки поломки РХХ с датчиком положения дроссельной заслонки. Симптоматика действительно во многом похожа. Но суть в том, что бортовой компьютер сигнализирует о поломке датчика положения, а вот относительно РХХ он молчит.

Способы диагностики

Прежде чем приступать к замене, рекомендуем действительно убедиться, что причиной всех проблем с вашим ВАЗ 2114 выступает именно неисправный РХХ. Для этого существует два основных способа проверки состояния устройства.

Изучите оба, чтобы понять, какой вариант диагностики подходит больше вам.

Первый способ

  1. Обзаведитесь тестером, если ранее у вас его не было.
  2. Отключите ДХХ от колодки с проводами.
  3. Если у вас двигатель объемом 1,6 литра, тогда обязательно отсоедините крепежи дроссельного узла и сдвиньте его от ресивера примерно на 1 сантиметр.
  4. С помощью вольтметра проверьте, поступает ли напряжение на регулятор. Минус подключается к массе, а плюс идет на колодку — используйте выводы A-D.
  5. На включенном зажигании тестер должен показывать минимум 12 Вт.
  6. Если напряжение отсутствует, тогда в цепи питания или электрическом блоке автомобиля имеются проблемы.
  7. Если напряжение есть, но оно значительно меньше 12Вт, тогда это говорит о низком уровне заряда вашего аккумулятора. Обязательно подзарядите батарею.
  8. Проверив цепь на предмет эффективной работы, приступайте к изучению самого ДХХ. На данном этапе зажигание отключается.
  9. По очереди подключайте клеммы к тестеру к парам А-В и C-D. Нормальный показатель сопротивление должен быть примерно 53 Ом.
  10. Поменяйте пары на A-C и B-D. При их замерах сопротивление должно оказаться бесконечно большим.

Если проверка показывает, что показания не соответствуют нормам, тогда можно предпринять несколько действий:

  • Прочистите контакты, дроссельную заслонку, конусовидную иглу и прочие элементы датчика с помощью карбюраторного очистителя. Его отыскать не сложно, и он дешевле, чем специализированные очистители;
  • Если есть возможность, попробуйте отремонтировать РХХ;
  • При невозможности выполнить ремонт, проведите замену старого датчика на новый регулятор.

Неисправный датчик

Второй способ

Для этого варианта проверки вам потребуется простейший тестер, который легко можно изготовить своими руками. Предлагаем соответствующую видео инструкцию

Теперь действуем следующим образом.

  1. Открутите крепежные винты регулятора и извлеките его с посадочного места. Расположение ДХХ вам уже прекрасно известно.
  2. Отсоедините регулятор от основной колодки, и приложите палец правой руки. Причем указательный. Не нужно прикладывать большое усилие и создавать набор.
  3. Нюанс прикладывания пальца заключается в особенностях самого регулятора, на конце которого располагается конусовидная игла.
  4. Если двигатель перестает работать, то при исправном РХХ игла выходит полностью.
  5. Палец позволит вам ощутить небольшой толчок при включении зажигания.
  6. Если этот толчок отсутствует, тогда устройство вышло из строя.

Максимальным расстоянием от выступающей головки штока до фланца является 23 миллиметра

Покупая новый РХХ, обязательно примите во внимание данный факт

Вопрос выбора

При проверке датчика удалось выяснить, что устройство вышло из строя и нуждается в замене. Но что на его место выбрать?

Сегодня особым спросом для ВАЗ 2114 пользуются два типа устройства от разных производителей — ОМЕГА и КЗТА.

В случае с ОМЕГА обращайте внимание на номер 2112-114830. Если же решили выбрать КЗТА, тогда подходящий вам вариант имеет каталожный номер 2112-1148300-04

Последние две цифры могут быть другими, и это очень важный момент. Если номер вашего РХХ заканчивается на 01, менять его на 03 не стоит, иначе вы просто зря потратите деньги. Устройство заменяется на аналогичное или с последующим номером — 01 меняют на 01 или 02 и т.д.

Стоимость РХХ составляет в районе 300-400 рублей, в зависимости от региона и конкретного магазина. Будьте внимательны, поскольку сейчас на рынке присутствует внушительное количество подделок.

Признаки поломки

По определенным признакам можно определить, что РХХ вышел из строя и нуждается в ремонте, либо полноценной замене на новое устройство.

К таковым признакам относят:

  • Плавающие обороты на холостом ходу;
  • Проблематика запуска двигателя, он заводится с трудом даже при нажатой педали газа;
  • Не удается повысить обороты, даже когда двигатель достаточно прогрелся;
  • Двигатель начинает неожиданно глохнуть, когда осуществляется переход на нейтральную передачу;
  • Обороты снижаются при включении энергопотребляющих приборов — печка, кондиционер, аудиосистема, фары и пр.

Но замена регулятора — не всегда верное решение. В некоторых случаях снятие старого датчика и установка на его место нового устройства результата не принесет. А все потому, что виновниками неисправности могут оказаться другие элементы, такие как свечи зажигания или же топливный фильтр.

Проверка функциональности

Если двигатель глохнет, обороты плавают, оказываются повышенными, нужно обязательно проверить, работает ли РХХ.

Для проверки потребуется для начала демонтировать крепления дроссельного узла, а потом аккуратно сместить его буквально на 10 миллиметров.

Вам понадобится вольтметр, с помощью которого можно проверить, идет ли на датчик напряжение и какие его показатели. Заранее подключите минусовую клемму от аккумуляторной батареи на массу, а вольтметр подключите к выводам, обозначенным буквами A и D. Далее сверяемся с таблицей.

Показания

Что означают

На вольтметре менее 12В

Это говорит о том, что вероятнее всего аккумулятор разрядился

На измерителе нет никаких данных

Проблему следует искать в цепи проводки или же в электронном блоке управления двигателя

Вольтметр показывает 12В и более

Обязательно проверьте сопротивление регулятора холостого хода. С ним проблемы. К 4 выводам подключается тестер. Нормальные показания сопротивления — 50 или 55 Ом

Дополнительно сделайте попарную проверку. При этом сопротивление должно оказаться бесконечно большим. Если датчик ХХ показывает другие цифры, тогда регулятор нуждается в обязательной и немедленной замене.

Есть другой способ проверки работоспособности устройства. Для этого нужно достать датчик и подсоединить колодку. Пальцем нажимайте на иглу и наблюдайте за ее выдвижение. При выключении зажигания должен произойти толчок иглы.

В случае отсутствия толчка можно еще попробовать решить проблему методом простой чистки устройства. Воспользуйтесь универсальным и всемогущим средством под названием WD40. Смочите им тщательно весь механизм и, вооружившись ватными палочками, очистите все, до чего сможете добраться

Особое внимание при очищении уделяйте игле со штоком

Если эти меры не помогли, не остается ничего другого кроме как заменить РХХ.

Чтобы выполнить замен регулятора ХХ, профессионалом быть не обязательно. Сделав работу самостоятельно, вы получите полезный опыт, а также сможете сэкономить приличную сумму денег.

Вся процедура должна выполняться в строгой последовательности, что позволит сделать все грамотно и качественно. Может даже лучше, нежели на станции технического обслуживания.

  1. Обесточьте свой автомобиль. Для этого достаточно просто снять минусовую клемму с аккумуляторной батареи вашего автомобиля. Короткие замыкания и удары током нам не нужны.
  2. Отключите колодку от датчика. В случае с инжекторным двигателем, установленным на ваш ВАЗ 2110, для отключения колодки достаточно просто нажать на пластиковый фиксатор.
  3. Отсоедините два винта. Причем лучше сначала откручивать левый крепежный элемент, а после него — правый винт.

Снятие устройства

  1. Это позволит добиться желаемого — снять регулятор холостого хода. Дальнейшие операции просты, как и все предыдущие мероприятия.
  2. Перед установкой нового датчика на его законное место, воспользуйтесь обычным моторным маслом, с помощью которого обрабатывается уплотнительное кольцо.
  3. Осмотрите состояние этого самого уплотнительного кольца. При длительной эксплуатации уплотнитель может деформироваться, покрыться трещинами. В этом случае лучше заменить его на новый.
  4. Далее наступает этап калибровки. Серьезных усилий прикладывать не придется, поскольку все основные задачи по калибровке возьмет на себя электронное реле.
  5. Включите на несколько минут зажигание, а затем выключите его.
  6. Если после проведенных операций и калибровки обороты перестали плавать, они не повышенные и стабильные, все вы сделали верно, и именно датчик ХХ был всему виной.

Как видите, РХХ — это достаточно важный элемент в системе автомобиля, за которым необходимо тщательно следить. Приятен тот факт, что в случае возникновения неприятностей с регулятором его всегда можно за считанные минуты заменить своими собственными руками.

Самый первый взрыв: Фавершем, 1916

Массовое захоронение на Фавершемском кладбище

«Великий взрыв» 1916 года на заводе в городе Фавершем (графство Кент, Великобритания) стал первой катастрофой, причиной которой стала аммиачная селитра. И по сей день он остаётся самой масштабной трагедией в истории британской промышленности взрывчатых веществ.

В 14 часов 20 минут в воскресенье, 2 апреля, на весь Фавершем прогремел взрыв. Эпицентром стала пороховая фабрика в окрестностях города, в военных условиях работавшая без выходных. Как выяснилось позднее, причиной катастрофы стали загоревшиеся неподалёку пустые мешки.

В эти выходные в местности была настоящая засуха, и огонь моментально перекинулся на склад, где хранились 200 тонн тротила и 700 тонн нитрата аммония — из этих веществ на заводе изготавливали аммотол, использующийся в военных целях.

По воскресеньям к работе на заводе не допускали женщин, поэтому жертвами стали только мужчины и мальчики. В результате взрыва погибло 115 человек, в том числе вся пожарная бригада. Тела семи жертв так и не были найдены. 6 апреля на кладбище Фавершема были захоронены 108 трупов.

Пути устранения «болячки»

Как устранить неисправность? Для этого нам понадобится только отвертка. Приступаем к осуществлению процедуры.

  1. Отсоединив клеммную колодку, а также открутив два винта, демонтируем узел.
  2. Замечаем, что следы ржавчины внутри мешают ходу колесика, регулирующего положение заслонки.
  3. Наполняем внутренности дефектного прибора проникающей аэрозолью против ржавчины.
  4. Отверткой для разработки прокручиваем колесико.
  5. Сборку производим в обратном порядке.

Проверяем, высокие ли теперь холостые обороты двигателя. Проблема должна устраниться.

Теперь разберем иной случай. Скажем, имеем завышенные обороты на холостом ходу у ВАЗ 2114. Вот что мы делаем, столкнувшись с данной ситуацией.

При выяснении обстоятельств исследуемой проблемы проверяем первоначально всегда работу датчика холостого хода. Данный прибор состоит из иглы, встроенной внутрь электромагнитной катушки. Игла либо задвигается внутрь катушки, отодвигаясь от отверстия дроссельного патрубка, либо выдвигается, закрывая это отверстие, тем самым прекращая подачу воздуха для сгорания смеси.

Также почитайте про регулировку оборотов холостого хода двигателя и ремонт глушителя автомобиля таврия своими руками. Данный элемент расположен у дроссельной заслонки, напротив троса педали газа. Для его диагностики выдергиваем из него клеммную колодку, заводим автомобиль, после чего видим, что у нас по-прежнему высокие обороты двигателя не изменились на холостом ходу. Тогда снимаем данный дефектный узел, затем производим его чистку либо замену. Для работы берем:

  1. Откручиваем два винта. Достаем сломанный узел.
  2. Подсоединяем к нему проводку. Включаем зажигание. Если игла прибора на ощупь немного задвинулась внутрь катушки, то он исправен.
  3. Если игла не реагирует при подаче электрического тока, отмываем прибор с помощью зубной щетки бензином.
  4. Сборку делаем в обратном порядке.

Когда не удается своими руками восстановить работоспособность этого узла, лучше приобрести новый. Тем более, что стоимость запчасти невелика.

Другие пути исправления

Диагностику этого узла можно произвести следующим образом. Необходимо отключить клеммную колодку от нашего регулятора массового расхода, а затем завести двигатель, после чего надо проехать на оборотах коленчатого вала выше 2000 об/мин.

При этом автоматически запускается аварийный режим, порции смеси теперь рассчитываются лишь по положению заслонки. Если ощущения показали, что автомобиль с отключенным датчиком стал динамичнее, чем с подключенным, то неисправность данного узла очевидна.

Для его замены возьмем следующие инструменты:

  • отвертка крестовая;
  • отвертка плоская.
  1. Заглушив мотор, отключаем провода от датчика массового расхода воздуха.
  2. Ослабив хомут, снимаем шланг на впускной трубе.
  3. Демонтируем дефектный прибор, открутив два болта.
  4. Производим замену прибора.
  5. Сборку делаем, двигаясь по пунктам назад.

Вот так устраняется данная причина высоких оборотов.

Почему-то не помогло

Теперь разберем еще такую ситуацию. Автовладелец поменял, например, датчик холостого хода, при этом стали высокими обороты коленвала, либо по-прежнему все равно остались повышенными.

Причины подобного неприятного явления могут быть следующими.

  1. Скорее всего, автолюбитель делал замену просто так, наобум, авось перестанет слишком быстро крутить. Реальное положение вещей говорит о том, что неисправность нужно искать в другом месте.
  2. Если это датчик не совсем нового образца, у него есть регулировочный болт, возможно, необходимо его подкрутить, чтобы настроить проблемный узел. Современные клапаны холостого хода при их установке не нуждаются ни в какой дополнительной настройке. Однако, например, если у Приоры замечены высокие обороты на холостом ходу, то у данного авто можно поискать регулировочный винт.
  3. Не исключено, что новая запчасть оказалась бракованной.
  4. Неправильно установлена новая запчасть.

Здесь, пожалуй, перечислены все корни явления.

Что такое регулятор холостого хода на Приоре

Изначально устройство, которое в автоматическом режиме поддерживает работу двигателя на холостом ходу, называли регулятором добавочного воздуха или РДВ. Со временем такое название было замещено РХХ, то есть, регулятор холостого воздуха, но водители больше приемлют название — датчик холостого хода. Давайте разберемся, как же правильно называть этот элемент? Для начала нужно выяснить его предназначение.

Рассматриваемое устройство (будем его так называть, пока не выясним, какое же слово актуально использовать для его обозначения) представляет собой перепускной клапан, который размещается в корпусе дроссельного узла или дроссельной заслонки. Устанавливается он рядом с датчиком положения дроссельной заслонки ДПДЗ. С его помощью обеспечивается плавная работа двигателя на холостом ходу

Однако здесь важно отметить, что обеспечивается не только плавная работа ДВС, но и в целом имеется возможность запуска двигателя

Когда мотор запускается на холостом ходу, водителю не нужно держать ногу на педали акселератора (газа), и тем более помогать ему запуститься, открывая заслонку (как это все привыкли делать при запуске карбюраторных моторов). Когда происходит запуск мотора, в работу вступает клапан холостого хода, который при закрытой заслонке открывает специальный канал (он называется байпасным, т.е. обводным) в корпусе дроссельного узла, тем самым снабжая двигатель воздухом в количестве, который нужен для того, чтобы создать ТВС (топливовоздушную смесь).

После запуска двигателя при исправном устройстве, мотор будет функционировать в штатном режиме, поддерживая определенное количество оборотов коленчатого (на Приоре это, как правило, 900-950 об/мин). Если устройство неисправно, то возникают различные проблемы, о которых можно детально узнать в разделах ниже.

Возвращаясь к названию устройства, следует отметить, что этот игольчатый клапан управляется электрическим приводом, который в зависимости от соответствующих команд, поступающих от электронного блока управления, открывает доступ к впускному коллектору на необходимое расстояние. От степени открытия канала зависит количество подаваемого воздуха в коллектор. Это устройство часто называют датчиком холостого хода, но правильно ли это? Чтобы ответить на этот вопрос, вспомним, что такое датчик.

Датчиком называется устройство, содержащее один или несколько измерительных преобразователей. Предназначено такое изделие для выработки сигнала, который передается для непосредственного восприятия. Собственно, этой информации достаточно, чтобы с уверенностью заявить о том, что клапан холостого хода не является датчиком, и правильнее его называть регулятором. Это такое устройство, которое следит за состоянием объекта управления, и вырабатывает управляющие сигналы.

Характеристика РХХ

Для начала рассмотрим основные характеристики ДХХ. Для чего нужно устройство, где оно может располагаться и какой принцип действия регулятора.

Роль устройства

На инжекторных моторах датчик холостого хода на ВАЗ 2110 необходим для обеспечения контроля стабильной работы ДВС. Одной из основных функций контроллера является прогрев двигателя, если температура окружающей среды низкая. Среди наших соотечественников бытует мнение, что инжекторные силовые агрегаты прогревать не нужно, но это неправильно. Силовой агрегат в любом случае должен прогреваться перед тем, как его можно будет использовать на полную мощность. В противном случае это может отразиться на ресурсе эксплуатации ДВС в целом.

РХХ для отечественной «десятки»

Где находится?

Как найти устройство и где оно может располагаться на «десятке»? Перед тем, как мы расскажем, где находится датчик на инжекторе ВАЗ 2110, необходимо знать, как выглядит регулятор. По внешнему виду он представляет собой небольшой элеметромоторчик, его основные составляющие части — это шаговый двигатель, пружинка и специальный шток с иголкой на конце. Что касается места установки, то контроллер расположенный рядом с механизмом, обеспечивающим изменение положения дросселя и фиксируется но, как видно по фото, на болтах.

Принцип действия

Предназначение датчика РХХ заключается в регулировке объема подаваемого бензина, то есть контроллер может передавать данные об увеличении или уменьшении объема бензина. Следует отметить, что устройство функционирует только при включении холостых оборотов. Регулятор выполняет свои функции путем выдвигания либо втягиванию иголки, расположенной на конце штока. Что касается непосредственно иглы, то она отвечает за открытие или закрытие канала, необходимого для подачи топлива (автор видео о том, как отличить оригинал от подделки — канал AutoLife).

Определение неисправности датчика холостого хода. Разные способы тестирования

Самым надежным способом диагностики является, конечно же, компьютерная диагностика на тестовом стенде, на котором есть возможность воспроизвести импульсные сигналы ЭБУ.

Кстати, основной трудностью самостоятельного тестирования этой детали и является сложность имитации импульсов контролера.

Итак, способы проверки:

  1. Визуальный метод, предполагает проверку вручную;
  2. При помощи электронных измерительных приборов. Например, мультиметра или вольтметра;
  3. На стенде, собранном собственными руками;
  4. В сервисных центрах техобслуживания авто.

Все способы самостоятельной диагностики несовершенны, помогают лишь определить целостность обмоток катушки и замкнутость всей цепи.

Алгоритм действий различный, однако, подготовительный этап, при всех способах, одинаковый:

  • Машина ставится на ручной тормоз, фиксируются колеса башмаками;
  • Отключается отрицательный пин АКБ;
  • Находится ДХХ, снимается штекер из разъема ЭБУ, для отсоединения от него клапана.

Следующие шаги зависят от выбранного метода:

— ручная проверка

  • Демонтируется датчик. Для этого нужно открутить винты. Часто происходит заклинивание, нужно, в таком случае, просверлит их;
  • Освобожденный ДХХ, на весу, вновь соединяется с бортовым компьютером;
  • Заводится мотор (это может сделать помощник). Шток полностью втягивается в корпус. ЭБУ пошлет импульс, который заставит шток выдвинуться на определенную длину.

Таким образом, можно убедиться в исправности штока и совместимости с компьютером.

Осуществляется визуальный осмотр катушек (проверка на наличие обрывов), запасного канала (загрязнения), изношенность иглы

После этого можно приступать к сборке самодельного тестового стенда.

— проверка на стенде, собственной сборки

  • Зарядное устройство 6В;
  • Штекерные колодки (приобрести в магазине);
  • Собрать приборчик для тестирования по простой схеме ( с использованием конденсатора, трансформатора от зарядки, выключателей). Схему легко можно найти на специализированных форумах в инете;
  • Провести все вышеописанные манипуляции по проверке;
  • Загорание лампы на стенде в полную мощность, означает неисправность или загрязненность штока. Промывкой средством WD – 40, восстанавливается работоспособность ДХХ. А в случае искривления или поломки штока, потребуется замена регулятора целиком.

— тестирование мультиметром

  • В режиме омметра – величина сопротивления между выходами А и В, С и Д должна лежать в диапазоне 40- 80 Ом;
  • На вольтметре стрелка должна отклониться до показаний 12 – 20В.

Где находится и как работает датчик холостого хода?

Регулятор холостых оборотов в автомобиле устанавливается на двигателе, в частности, на корпусе дроссельного узла. Модель транспортного средства не играет роли. Устройство можно увидеть рядом с контроллером положения заслонки дросселя. На узле регулятор фиксируется с помощью одного или нескольких болтов. В некоторых моделях авто датчик зафиксирован посредством лака.

Месторасположение РХХ в автомобиле

Принцип работы РХХ основан на отсчете шагов и возвращении клапана в начальное состояние. Если водитель производит активацию зажигания, шток на датчике полностью выходит и упирается в технологическое калибровочное отверстие. Оно располагается на дроссельной магистрали. Затем устройство выполняет отсчет шагов, а клапан возвращается в изначальное состояние. Положение последнего зависит от прошивки блока управления.

Если силовой агрегат полностью прогрет, то на автомобилях ВАЗ в момент регулировки контроллер располагается на отметке около 30-50 шагов. В случае, когда этот параметр увеличивается либо падает, происходит изменение объема воздушного потока, который проходит через калибровочное отверстие. Если шток вытягивается, совершается увеличение количества поступательных движений, а когда втягивается — уменьшение. На ВАЗах ход этого элемента составляет около 250 шагов. В силовой агрегат подается определенный объем воздушного потока, который требуется для оптимальной работы двигателя, это позволяет регулировать обороты.

Пользователь Дмитрий Шарк подробно рассказал о принципе функционирования контроллера холостого хода в автомобиле.

https://youtube.com/watch?v=Ai7I4v7_dwM

Воздух, попадающий в ДВС, анализируется с помощью устройства контроля массового расхода. С учетом полученного объема микропроцессорный модуль подает нужное количество горючего в силовой агрегат, которое проходит через топливные форсунки. В соответствии с показаниями контроллера положения коленвала управляющий модуль мониторит число оборотов ДВС и производит регулировку холостого хода. Это позволяет подавать в двигатель машины необходимый объем воздушного потока.

Если мотор автомобиля не прогрет, то увеличение оборотов происходит в результате работы контроллера холостого хода. По мере прогрева их количество возрастает. Благодаря такому принципу действия у автовладельца есть возможность начала движения на машине без прогрева ДВС.

Пользователь Alex ZW подробно рассказал об устройстве, а также принципе действия контроллера холостых оборотов двигателя авто.

https://youtube.com/watch?v=B3sKh9GvJZo

Как работает регулятор?

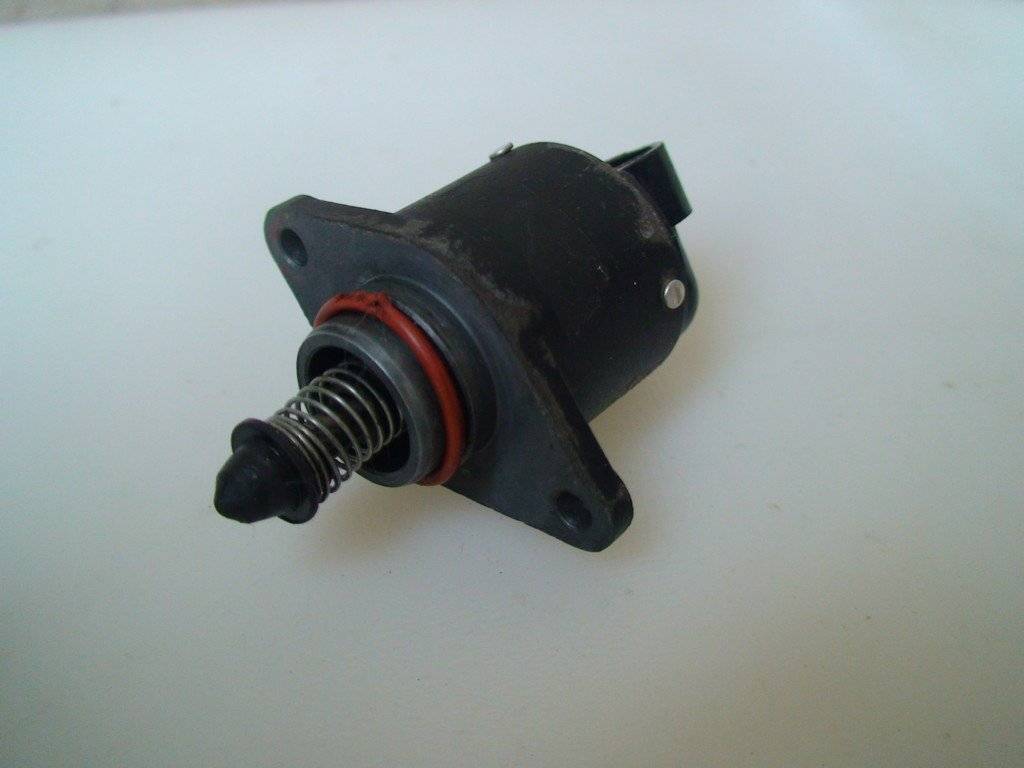

В обиходе РХХ зачастую называют датчиком, хотя в действительности он таковым не является. Элемент представляет собой шаговый двигатель, заключенный внутри неразборного корпуса. Наружу выступает только подпружиненный шток с конусовидным наконечником. По команде ЭБУ двигатель выдвигает либо втягивает шток на определенное расстояние.

Датчик холостого хода находится в блоке дроссельной заслонки, рабочий конус выдвинут в обводной канал малого сечения. Поскольку запуск мотора и работа на холостых оборотах производится без нажатия педали акселератора, упомянутый канал обеспечивает подачу воздуха в цилиндры при закрытом дросселе. Задача РХХ – регулировать величину воздушного потока, перекрывая конусом часть проходного сечения.

Для лучшего понимания вопроса стоит представить принцип работы датчика холостого хода в виде алгоритма:

  1. После включения водителем зажигания контроллер приводит в действие двигатель регулятора, заставляя открыть воздушный канал холостого хода. Величину открытия ЭБУ вычисляет по датчику температуры – если двигатель холодный, шток отодвинется сильнее.
  2. В момент запуска форсунки подают обогащенную смесь в цилиндры. Затем количество топлива уменьшается, чтобы мотор не «задохнулся» и не заглох. Число оборотов отслеживается блоком управления с помощью датчика положения коленчатого вала.
  3. Объем поступающего через РХХ воздуха учитывается датчиком ДМРВ, стоящим на входном патрубке, при этом поддерживаются повышенные обороты коленвала (1200–1500 об/мин).
  4. По температурному датчику блок управления «видит», что двигатель прогревается и постепенно уменьшает холостые обороты, отдавая команду РХХ прикрыть сечение обводного канала. Когда температура достигает приемлемой величины (60 °С и более), регулятор поддерживает обороты на уровне 850 об/мин.
Поделитесь в социальных сетях:FacebookTwittervKontakte
Напишите комментарий
