До последней капли: как самому проверить бензонасос?

Причины выхода бензонасоса из строя

Насос может выйти из строя по различным причинам:

1. Для карбюраторных двигателей основным источником проблемы, как правило, является шток бензонасоса. В процессе эксплуатации он становится короче и насос перестаёт подавать нужное количество топлива в мотор.
2. Устройство может перестать функционировать по причине износа входного клапана или его уплотнительного кольца.
3. Инжекторные двигатели оснащены электрическими топливными насосами. В этом случае наиболее частой причиной выхода устройства из строя является некачественное горючее. Сетчатый фильтр на входе забивается грязью и ограничивает поступление топлива.
4. Электрические насосы могут потерять работоспособность из-за неисправностей в системе проводов, реле, предохранителей или окисления клемм.

Предупредить часть указанных проблем можно, заправляясь качественным топливом на хорошо зарекомендовавших себя АЗС. Кроме этого, рекомендуется иногда чистить бензобак и менять этот и другие элементы топливной системы по истечении срока службы.

Проверка работоспособности реле

Реле топливного насоса — это устройство, осуществляющее или прекращающее подачу на бензонасос электрического питания. Если оно вышло из строя, то работа топливной системы остановится.

Проверка работоспособности реле и соответствующего осуществляется по следующей схеме:

Откройте капот и снимите крышку с блока предохранителей и реле.

Руками или специальными щипцами выньте реле и предохранитель, отвечающие за работу насоса.

Осмотрите реле и предохранитель и в случае обнаружения неисправности установите новые.

Проверьте, поступает ли ток на реле. Это можно сделать проводом с лампой напряжением 12 В, присоединив его к месту подключения.

Часто реле перестаёт работать после установки на автомобиль сигнализации. В этом случае следует сбросить все настройки с брелока сигнализации.

Видео: проверка работоспособности реле

Механизм работает, но не качает топливо

Иногда устройство характерно гудит, но бензин в двигатель не подаётся. Дело в том, что давление в топливной системе не должно превышать 3 атм. Его можно измерить, подключив к топливной рейке манометр. Если давления нет или оно очень низкое — элемент вышел из строя.

Может случиться, что на устройство просто не поступает напряжение. Для проверки этого следует включить зажигание и на слух определить, работает ли насос. Он должен издавать лёгкое жужжание. Если ничего не слышно — питание на насос не подаётся. Следует проверить реле, предохранители и проводку.

Видео: что делаеть, если насос не качает топливо

Не поддерживается давление в системе подачи топлива

Давление в топливной системе поддерживается не самим насосом, а его обратный клапаном. Топливо поступает через впускной клапан, который подаёт его под давлением по шлангам к двигателю, а обратный клапан не пускает бензин обратно.

По причине сильного износа обратный клапан может не срабатывать. Как следствие, механизм теряет способность поддерживать необходимое давление.

В зависимости от марки автомобиля, обратный клапан может находиться как внутри, так и снаружи корпуса устройства. Замена клапана — довольно сложная процедура. Поэтому удобнее заменить насос в комплекте.

Автомобиль «дёргается» на малой скорости

Если двигатель начинает издавать необычные звуки и «дёргаться» во время движения на малой скорости, вероятнее всего, забилась сетка фильтра. Насосу просто не хватает топлива для нормальной работы. Проблема исчезнет после очистки сетки.

Подобные симптомы могут быть обусловлены и некорректной работой клапанов устройства. Из-за износа они не могут пропускать бензин в обе стороны. В этом случае необходимо заменить механизм.

Профилактика поломок бензонасоса

Лучшей профилактикой для долговременной работы бензонасоса является его бережная и правильная эксплуатация, а также соблюдение следующих правил:

1. Все плановые ремонты автомобиля должны сопровождаться заменой всех топливных фильтров.
2. Необходимо контролировать и обеспечивать чистоту топливного бака и фильтров, а также следить за качеством заправляемого топлива (отсутствие в нем воды, песка и других примесей).
3. Ликвидация возможности попадания в бак для топлива воды.
4. Беречь корпус бензонасоса от механического воздействия, вызывающего вмятины и трещины, способствующие развитию коррозионных процессов.

Источники

• https://FB.ru/article/281842/benzonasos-ne-kachaet-benzin-vozmojnyie-prichinyi-sposobyi-resheniya-problemyi
• https://avto-idea.ru/remont/kak-proverit-benzonasos-4-priznaka-polomki-i-5-etapov/
• https://autochainik.ru/priznaki-polomki-benzonasosa.html
• https://avto-lover.ru/drugoe/raspinovka-benzonasosa-vaz-2109-inzhektor.html
• https://russia-car-gid.ru/ne-kachaet-benzonasos-vaz-21099-2/
• https://www.vazzz.ru/vaz-2114-ne-shhelkaet-rele-benzonasosa-kak-diagnostirovat-polomku-remont-nasosa-katalozhnye-nomera/
• https://avtika.ru/pri-zapuske-dvigatelya-benzonasos-malo-kachaet-prichina/
• https://FB.ru/article/294613/benzonasos-ne-rabotaet-vozmojnyie-prichinyi-i-reshenie-problemyi
• https://autoclub.su/zamena-toplivnogo-nasosa-vaz-2114/
• https://vazweb.ru/desyatka/pitanie/zamena-toplivnogo-nasosa-vaz-2114.html
• https://KrutiMotor.ru/benzonasos-ne-kachaet-posle-vklyucheniya-zazhiganiya/

Как проверить давление в топливной системе

Когда вы знаете, что топливный насос подает топливо, тест давления топливной системы может иногда идентифицировать источник неисправности. В следующей серии испытаний вы будете использовать датчик давления топлива для проверки давления в системе.

1. Сбросьте давление в топливной системе.

Если топливная система вашего автомобиля оснащена клапаном Schrader или испытательным портом (он похож на воздушный клапан на ваших шинах), закройте клапан магазинной тряпкой и осторожно нажмите на клапан небольшой отверткой. Используйте тряпку, чтобы поймать топливо. Этот клапан похож на воздушный клапан на ваших шинах.
Если ваша топливная система не оснащена тестовым отверстием, вы можете удалить предохранитель топливного насоса и запустить двигатель. Он умрет через несколько секунд из-за нехватки топлива. Вставьте обратно предохранитель топливного насоса.

1. Подсоедините датчик давления топлива к контрольному отверстию.Если у вас нет подходящего адаптера для подключения датчика к клапану Шредера, попробуйте снять клапан и подключить датчик к фитингу; однако, если нет испытательного порта, отсоедините линию подачи топлива от рампы (это линия, идущая от топливного фильтра), и подключите T-адаптер к линии, чтобы вы могли повторно подключить линию к топливной рампе и подключите датчик также.
2. Запустите двигатель и дайте ему поработать на холостом ходу.ПРИМЕЧАНИЕ. Руководство по ремонту для вашего конкретного автомобиля может включать в себя проверку при включении двигателя. Проверьте ваше руководство при необходимости.
3. Сравните давление топлива со спецификациями. Проверьте показания давления по манометру и сравните их со спецификацией в руководстве по ремонту вашего автомобиля (если автомобиль не заводится, поверните ключ зажигания в положение ON и прочитайте давление топлива. Сравните показания со спецификацией в вашем руководстве для ключа На давление). Система впрыска обычно производит от 15 до 40 фунтов на квадратный дюйм (фунтов на квадратный дюйм) (100-280 кПа) или более, в зависимости от применения. Показание включает давление от регулятора давления топлива (FPR). Так что, если ваши показания не соответствует спецификации, у вас могут быть проблемы с FPR, поэтому продолжайте измерения.

ПРИМЕЧАНИЕ. Новые современные топливные системы не используют FPR в системе впрыска; скорее они изменяют напряжение на насосе или используют внутренний клапан насоса для регулирования давления в системе.

А. Что делать, если давление правильное

• Когда датчик давления топлива все еще подключен и двигатель работает на холостом ходу, отсоедините вакуумную линию от регулятора давления топлива (FPR – небольшой металлический цилиндр, который соединяется с топливной рампой).
• Убедитесь, что вакуумная линия полностью сухая. Если вы обнаружите следы горючего внутри шланга, он всасывает топливо из регулятора давления, потому что мембрана порвана. Заменить регулятор давления топлива.
• Давление топлива должно увеличиться от 3 до 10 фунтов на квадратный дюйм. В противном случае проверьте вакуумную линию: если в линии нет вакуума, убедитесь, что шланг правильно подсоединен и не поврежден, и что вакуумный порт не ограничен; если в линии есть вакуум, но при отсоединении вакуумного шланга давление не увеличивается, замените регулятор давления топлива. Для достижения наилучших результатов проведите тест, описанный в следующем разделе, Проверка FPR с помощью вакуумного насоса.
• Заглушите двигатель и подождите не менее 5 минут. Сравните показания давления со спецификацией (для удержания давления) в руководстве по ремонту. Если в течение пяти минут давление упадет ниже указанного значения, возможно, вы где-то обнаружили утечку: проверьте топливопроводы, топливный насос, инжектор или регулятор давления на утечку.

1. Что делать, если давление низкое

• Поместите тряпку над линией возврата топлива.
• Зажмите шланг, используя подходящие плоскогубцы, чтобы заблокировать поток.
• Следите за манометром; если давление остается низким, топливный насос получает недостаточное напряжение или насос изношен. Однако, если давление повышается, замените FPR.

1. Что делать, если давление высокое

• Сначала проведите тест, описанный в следующем разделе «Как проверить FPR с помощью вакуумного насоса».
• Затем выключите двигатель.
• Отсоединить возвратный топливопровод.
• Продуйте линию возврата, чтобы убедиться, что она не заблокирована. Если обратная линия заблокирована, найдите где именно.

ПРИМЕЧАНИЕ. Приведенное ниже видео дает представление о том, как проверить напряжение и массу на электрическом разъеме топливного насоса.

Электрические бензонасосы

Здесь система более сложная, т. к. есть две разновидности: погружные устройства, размещаемые в баке, и выносные, закрепляемые отдельно. И те и другие работают от электромотора, находящегося прямо в насосе. Как проверить бензонасос?

Напряжение

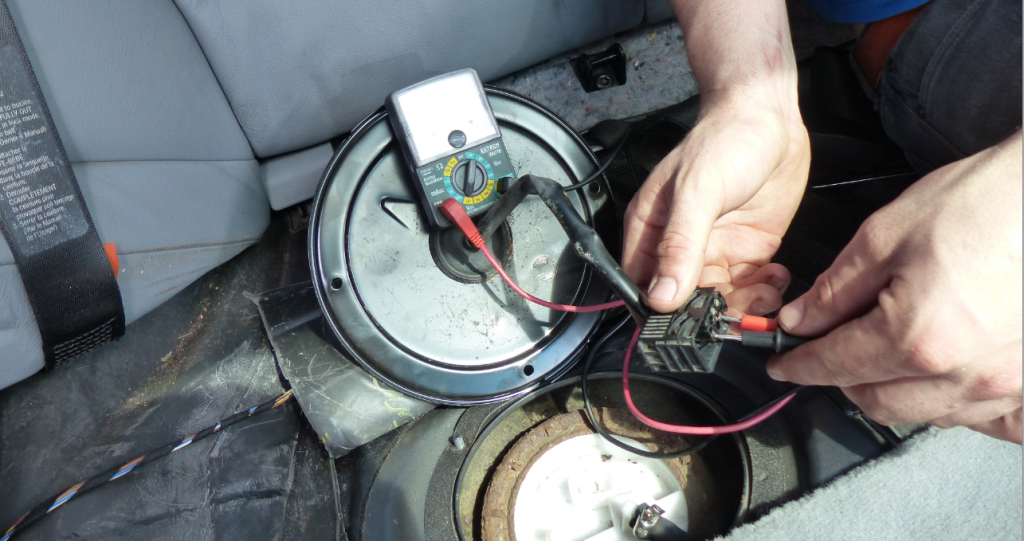

Возьмите обычный тестер, а если его нет, автомобильную лампочку с присоединенными проводками. Теперь нужно обнаружить ваше устройство. Если топливный насос выносной, то располагается где-то рядом с баком. Если погружной – отыщите выходные клеммы (обычно они под задним сиденьем). Далее:

• включите зажигание;
• прикоснитесь щупами вольтметра или проводками от лампы к контактам;
• если показания прибора соответствуют 12-12,5 вольтам или лампочка загорелась, значит, напряжение на насос подается.

Проводка

Оценить ее состояние ее несложно: возьмите пару длинных проводов и напрямую подсоединитесь к насосу. Если он «завизжит», считайте, что причина неисправности найдена. А если нет? Идем дальше.

Предохранитель

Здесь все ясно: надо найти, где он находится, и заменить, или вставить «жучок». Если предохранитель перегорает, неприятность, скорее всего, связана с плюсовым проводом, идущим к бензонасосу, который замыкает на «массу».

Реле

Чтобы его обнаружить, прочитайте надписи на крышке блока предохранителей. Вытащите деталь из гнезда. На всякий случай проверять исправность реле нужно при снятых клеммах аккумуляторной батареи. На ее плюс накрутите провод и подключите его к двум точкам реле: «85» и «30». Минусовый электрод подсоедините к контакту лампочки и клемме реле «86». Второй провод от лампы должен быть подключен к контакту «87». Если лампа будет светить, реле исправно.

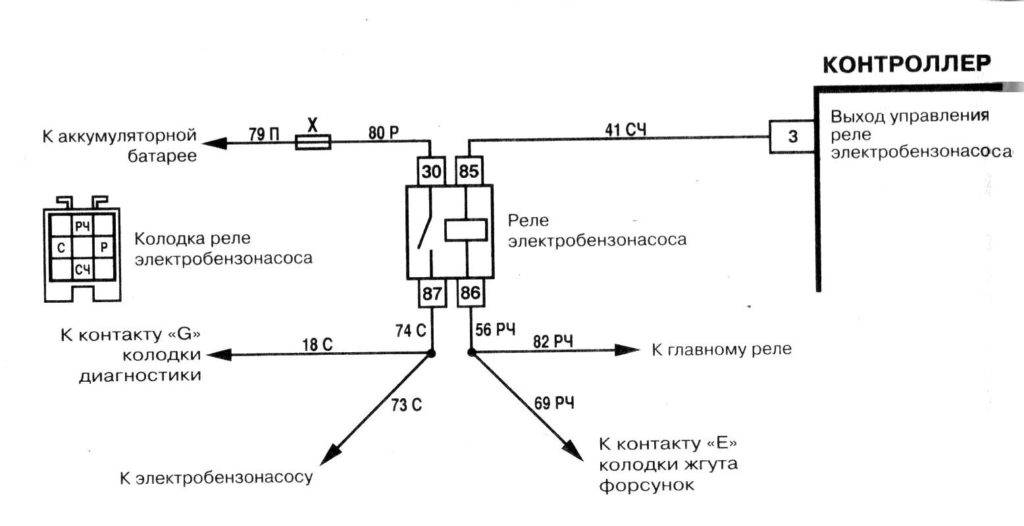

При наличии мультиметра присоедините его щупы к клемме «85» и «86». Бесконечно большое сопротивление свидетельствует о перегорании обмотки. Но как быть, когда вы обнаружили, что работоспособность реле равна нулю, а приобрести деталь негде? Просто перемкните его контакты «87» и «30».

Как проверить давление бензонасоса

Случается, что устройство работает, но двигатель не запускается. В этом случае нужно проверить давление, которое должно составлять от 2,5 до 3,2 кг/кв. см (уточните в инструкции по эксплуатации к своей машине). При нажатии на акселератор оно поднимается в среднем на 0,5 кг/кв. см. Если нет возможности это сделать, попробуйте осмотреть фильтр грубой очистки. Чтобы вытащить его, если насос погружного типа,  снимите лючок, отвернув болты. Далее проверьте топливные трубки на предмет утечки горючего. В заключение замените фильтр тонкой очистки.

Для проверки давления понадобится манометр со специальным приспособлением, устанавливаемым между штуцером и магистралью. Сделать это можно с помощью двух отрезков резинового шланга, выдерживающих давление до 7 кг/кв. см. Есть важный нюанс: давление, показываемое манометром, должно держаться на одном уровне десятки минут. Если оно падает раньше, налицо утечка, или износ насосного клапана. При быстром снижении давления двигатель будет работать неустойчиво. Есть и другой вариант подключения манометра: прямо под капотом, используя шланг, присоединенный к топливной рампе. Чтобы измерить давление двигатель можно и не пускать: достаточно включить зажигание и посмотреть на показания манометра.

Электродвигатель

Если все проверено, напряжение есть, а насос не работает, дело, скорее всего в сгоревшей статорной обмотке электродвигателя. Её исправность можно проверить тем же тестером. Для этого отсоедините от бензонасоса провода и поставьте прибор в режим омметра. Его щупы нужно присоединить к контактным клеммам устройства. Тестер должен показывать какое-то сопротивление (для каждой модели насоса оно свое). Если мультиметр во всех пределах измерений упорно показывает «бесконечность», придется покупать новый бензонасос.

Как проверить работу бензонасоса?

Для начала стоит проверить предохранитель. Для этого ознакомьтесь в инструкции с его местонахождением. Далее стоит проверить напряжение на насосе. Перед этим обязательно убедитесь, всё ли в порядке с аккумуляторной батареей. Напряжение на клемме бензонасоса необходимо проверять с помощью мультиметра или тестера. В руководстве по эксплуатации всегда указывается необходимое напряжение.

С помощью тестера проверьте поступление напряжения на предохранитель. Зачастую в этом месте происходит обрыв электроцепи.

Если поиски не дают результата, то напряжение стоит проверить на самих контактах. Все контакты должны быть на месте и подключены к массе. Обрыв контакта или его окисление приводит к отказу системы бензонасоса. Если обрыва контактов не обнаружено, но напряжение падает больше, чем на 1 вольт, то дело в проводке или в окислении контактов. В проводке при этом не должно быть короткого замыкания.

Если, проверив напряжение, контакты и предохранитель, вы не обнаружили проблем, значит она кроется в самом бензонасосе. В таком случае бензонасос скорее всего потребует замены. На практике же чаще всего оказывается, что замена — это крайняя мера. Сперва стоит попробовать провести восстановление и протестировать бензонасос ещё раз.

Перед тем, как проверить топливный насос, нужно вспомнить, что, как упоминалось выше, давление является наиболее важной характеристикой работы бензонасоса, поэтому стоит измерить его уровень.

Как проверить давление в топливной рампе?

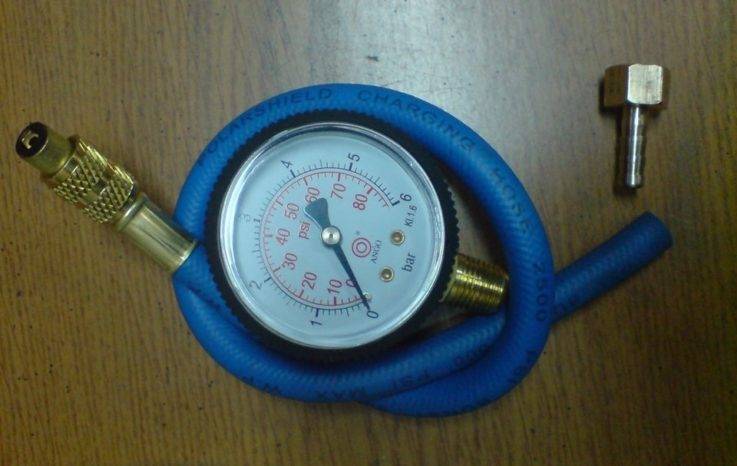

Вам понадобится манометр, измеряющий давление в диапазоне от 7 до 10 атмосфер. При выборе манометра с большим запасом вы рискуете получить менее точные результаты измерений. В специализированных магазинах продаётся набор для измерения давления, но можно и сконструировать собственный прибор.

Если вы хотите собрать прибор самостоятельно, вам также потребуется шланг с внутренним диаметром 9 миллиметров. Также необходима будет сантехническая пакля, с помощью которой можно уплотнить соединение манометра и трубки. Все детали соединяются и затягиваются с помощью хомута. Также вам понадобится автомобильный золотник. Далее следует выполнить ряд действий:

1. Поставьте автомобиль на ровную площадку с предотвращением возможности скатывания, выключите зажигание и откройте капот.
2. Проверьте, что обеспечен доступ инжекторных форсунок к топливной рампе.
3. Отыщите пробку штуцера давления топлива и удалите её. Затем следует открутить ниппель с помощью золотника.
4. Подготовьте пустую тару (подойдёт обычное ведро) и чистую тряпку. Это необходимо для сбора остатков топлива, которые под давлением могут брызнуть в разные стороны. Поэтому позаботьтесь о сохранности кожи (в особенности о лице и глазах).
5. Подключайте прибор к штуцеру и приступайте к проверке механизма.

Проверка давления в топливной рампе должна происходить при четырёх режимах работы силового агрегата:

• когда включено зажигание;
• при холостых оборотах двигателя;
• кода сброшена трубка регулятора давления топлива;
• при передавленной трубке слива.

Результаты измерения давления в топливной рампе

Результаты у разных моделей автомобиля могут немного отличаться, но в целом они должны быть следующие:

• при включённом зажигании давление должно равняться не менее, чем 3 атмосферы,
• при холостых оборотах двигателя — не менее 2,5 атмосфер,
• когда трубка регулятора давления сброшена — не менее 3,3 атмосфер,
• при передавливании трубки слива — не менее 7 атмосфер.

Давление в топливной рампе слегка колеблется при подготовке. При нажатии педали оно резко принимает значение 3 атмосферы, при отпускании педали — падает до 2,5 атмосфер. При поступлении горючего в топливную систему, выключите зажигание и начинайте наблюдать за манометром. Давление в этом случае должно упасть до 0,7 бар и далее не изменяться.

В случае падения давления до нулевой отметки имеет место быть проблема с регулятором давления топлива. В этом случае регулятор подлежит немедленной замене. Также причина может быть и в обратном клапане топливного насоса.

Понаблюдать за поведением манометра необходимо и при 3 000 оборотов двигателя. Падение давления укажет на неисправность бензонасоса. Порой бензонасос продолжительное время не может набрать необходимое давление. В таком случае проблема кроется в забитом топливном фильтре, который подлежит замене, или в загрязнённой сеточке бензонасоса (читайте подробнее о том, где находится топливный фильтр).

В случае, если вышеперечисленные методы не выявили неисправность бензонасоса, придётся производить диагностику других агрегатов (ДПЗД, РХХ, ДМРВ, компрессия в двигателе и некоторые другие показатели и детали).

Причины неисправной работы бензонасоса

Топливные насосы отличаются друг от друга. Всё зависит от конкретной марки автомобиля и характеристик самого насоса

Знание причин неполадок в работе топливной системы автомобиля является необходимым условием для её успешного ремонта. Проблемы могут возникать по следующим причинам:

1. Нарушение проводки: провода стали грязными, покрылись ржавчиной или расплавились. В результате уменьшается напряжение электрического тока и перекачка топлива затрудняется.
2. Попадание мусора и пыли в бензобак. Ржавчина в баке. В результате горючее становится нечистым и вызывает проблемы. Некачественное топливо также загрязняет бензобак.
3. Загрязнение фильтра. Давление топлива уменьшается, и функции устройстваослабляются.
4. Езда с опустевшим баком. Это приводит к снижению давления и перегреву. Он высыхает и повреждается.

Для эффективного лечения живого организма важно знать не только симптомы, но и причины болезни. Так же и с работой систем автомобиля: нужно выяснить причины проблем в работе топливного насоса. Устройство бывает механическим и электрическим

Всё зависит от его функциональных характеристик и строения

Устройство бывает механическим и электрическим. Всё зависит от его функциональных характеристик и строения.

Как проверить работоспособность

Это легко сделать в домашних условиях. Вначале нужно снять насос и поместить его в тиски. Затем — подсоединить к каждому патрубку шланг. Один шланг необходимо направить в пустой сосуд, а другой в ёмкость с бензином. Механизм нужно прокачать руками. Если топливо переходит из шланга в шланг, то можно порадоваться. Это значит, что всё нормально. Если этого не происходит, то, скорее всего, деталь нуждается в замене.

Советы и рекомендации

Во время проверки и/или замены предохранителей и реле важно не перепутать места установки при обратной сборке.  Если неправильно установить элементы в блоке предохранителей, тогда различное электрооборудование может оказаться неработоспособным. Благодаря невысокой стоимости реле и предохранителя бензонасоса (около 1-2 у.е. за каждый элемент) рекомендуется полностью воздерживаться от установки различных перемычек и других решений без крайней необходимости

Такие способы позволяют подать питание на насос в обход, при этом существенно повышается риск возгорания или выхода из строя электрооборудования

за каждый элемент) рекомендуется полностью воздерживаться от установки различных перемычек и других решений без крайней необходимости. Такие способы позволяют подать питание на насос в обход, при этом существенно повышается риск возгорания или выхода из строя электрооборудования

Благодаря невысокой стоимости реле и предохранителя бензонасоса (около 1-2 у.е. за каждый элемент) рекомендуется полностью воздерживаться от установки различных перемычек и других решений без крайней необходимости. Такие способы позволяют подать питание на насос в обход, при этом существенно повышается риск возгорания или выхода из строя электрооборудования.

Напоследок добавим, что покупка качественных оригинальных деталей является гарантией их долговечности. Возможность того, что в цепи насоса что-то сгорит само по себе без причин, сводится к минимуму. Данная рекомендация в полной мере относится и к реле бензонасоса.

• Неисправность реле бензонасоса: проврека и замена

  Какие функции выполняет реле бензонасоса, признаки поломки. Где устанавливается реле топливного насоса, как правильно проверять реле бензонасоса. Читать далее

• Стартер крутит, а двигатель не заводится

  Почему стартер нормально крутит, но двигатель не схватывает, не заводится. Основные причины неисправности, проверка систем топливоподачи, зажигания. Советы. Читать далее

• Предохранитель бензонасоса

  Как определить, почему бензонасос не качает или плохо работает. Давление в топливной рампе, диагоностика насоса. Проводка, реле, предохранители бензонасоса. Читать далее

• Как проверить бензонасос

  Диагностика неисправностей, которые могут указывать на проблемы с бензонасосом. Самостоятельная проверка устройства, замер давления в топливной рампе. Читать далее

• Как заменить бензонасос самостоятельно

  Как поменять бензонасос. Расположение бензонасоса, стравлиание давления в системе,откручивание топливных магистралей, снятие насоса, обратная сборка. Читать далее





















• Устройство механического и электрического бензонасоса

  Механический и электрический бензонасос, конструкция и принцип действия устройства, виды насосов и основные неисправности, особенности эксплуатации Читать далее

Предупреждение поломок бензонасоса

Чтобы продлить ресурс бензонасоса, нужно:

Следить за качеством топлива, заправляемого в машину. Полностью исключить даже вероятность попадания в бак воды. Во время планового ТО обязательно менять топливные фильтры. В случае механического повреждения топливного бака необходимо демонтировать бензонасос и проверить его состояние. Периодически очищать топливный бак от возможного скопления осадка, состоящего из мельчайших твердых частиц, которые содержатся в бензине.

Выполнение этих простых правил благоприятно скажется не только на топливной системе, но и на самом двигателе.
