ВАЗ 2106-2107: зажигание и его правильная регулировка

Выставление зажигания и проверка

Завершив этап подготовки, можно переходить к самой регулировке зажигания. Для этого потребуется подключить контрольную лампочку одним концом  к выводу катушки зажигания, который подключен к низковольтному проводу распределителя. Второй конец нужно подсоединить к массе.

Далее следует включить зажигание, после чего нужно поворачивать распределитель по часовой стрелке до момента, пока не потухнет лампа-контролька. Если же контролька не загорелась,  тогда вращать ничего не нужно.

Следующим шагом становится необходимость вращать распределитель в противоположную сторону (против часовой стрелки). Когда лампочка загорится, следует зафиксировать распределитель и затянуть гайку его крепления.  Завершающим этапом будет отключение зажигания и установка крышки трамблера.

После окончания всех регулировок следует завести двигатель и поверить правильность работы системы зажигания. Сначала машину нужно разогнать до 40 км/ч, включить 4 передачу и резко нажать на педаль газа. В норме, через пару секунд можно услышать детонацию двигателя, начнут звенеть «пальцы», однако явление пропадет по мере разгона машины.

В случае, когда детонация не пропадает при разгоне, высока вероятность того, что зажигание ранее. Если же детонации нет, тогда зажигание позднее.  В первом случае следует повернуть распределитель по часовой стрелке на половину или одно деление.

В ситуации с поздним зажиганием все делается точно также, только крутить нужно против часовой стрелки. Выставив нужное положение, следует повторно провести проверку, снова разогнав машину и нажав на газ.

После того, как оптимальное положение найдено, на корпусе распределителя  краской наносится метка, отмечающая положение средней риски шкалы пот отношению к блоку. После этого процесс зажигание ВАЗ можно считать выставленным.

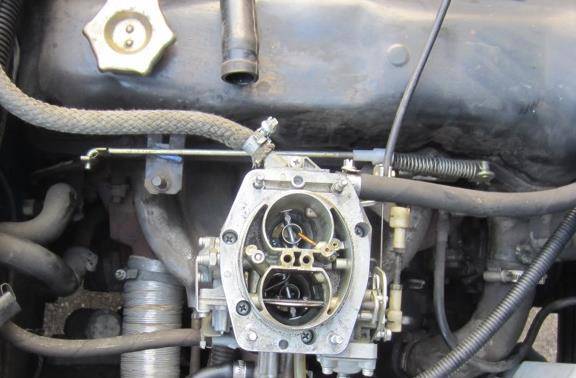

Особенности карбюраторов «Солекс» для автомобилей ВАЗ-2106

Нередко автовладельцы в целях экономии топлива и улучшения динамических характеристик устанавливают на свои машины карбюраторы «Солекс» ВАЗ-21083 или 21073, но эти узлы далеко не всегда оправдывают ожидания. Как альтернативный вариант Дмитровградский автоагрегатный завод специально разработал модель 21053-1107010-20, предназначенную для работы с двигателями 1,5 и 1,6 л, на сегодняшний день данный карбюратор считается одним из лучших для ВАЗ-классики. Главные плюсы, которые следует отметить при установке карбюратора 21053-20 вместо стандартного «Озон»:

  • улучшается динамика автомобиля;
  • меньше времени уходит на прогрев ДВС;
  • обеспечивается плавность хода машины;
  • при неспешной езде экономится топливо.

Также «Солекс» отличается простотой в настройке, «некапризностью», хотя здесь есть и свои минусы: приходится докупать некоторые запчасти (тяги, которые подходят от «Нивы», корпус воздушного фильтра, толстую прокладку), тратить дополнительное время на подгонку и доработку.

Что такое угол опережения зажигания?

Чтобы зажигание работало правильно, необходимо соблюсти следующее условие: искрообразование должно происходить в тот момент, когда поршень находится в ВМТ. Это должен быть такт сжатия. Данный момент должен быть точкой воспламенения.

ПараметрыЕдиницы измеренияКлассическаяБесконтактная
Энергия искрового разрядамДж2060
Время нарастания вторичного напряжения с 2 до 15 кВмкс3020
Вторичное напряжение maxкВ2629,5
Длительность искрового разрядамс1,52

Однако это еще не все. Время, за которое топливная смесь полностью сгорит, тоже должно учитываться. Поэтому свечи зажигания должны создать импульс с некоторым опережением, которое и называется углом опережения. В результате, смесь достигает пика горения, а цилиндр начинает движение вниз.

Если искрообразование происходит раньше, то такое зажигание называется ранее, а если поздно, то позднее. Ранее приводит к детонации. Вот почему двигатель быстро перегревается, а его работа становится неэффективной, хотя расход топлива иногда может быть сильно снижен. Определить это можно по электродам свечей зажигания, которые покрываются белым налетом. При позднем зажигании заметно теряется мощность, а из выхлопной трубы выходит черный дым, что свидетельствует о том, что бензин, не успевая сгореть в цилиндре, догорает в выхлопной системе.

Свечи зажигания, в этом случае, становятся черными. Об этом могут рассказать и хлопки в выхлопной трубе. Позднее зажигание способствует тому, что свечи попросту заливает топливом, которое не сгорает или сгорает не полностью. Когда они заливаются – они не работают.

Системы зажигания разделяются на 3 группы:

Контактная система зажигания

Бесконтактная система зажигания

Электронная система зажигания (микропроцессорная система зажигания)

Электронная система зажигания

Плюсы и минусы безконтактного зажигания

Плюсы +Минусы —
Ток подают на катушки зажигания через полупроводниковый коммутатор на первичную обмотку, это делает энергию искры гораздо больше, за счет большего напряжения на вторичной обмотке катушки зажигания (до 10 кВ).Самым значительным недостатком данной системы зажигания является низкая надежность по сравнению с другими. Всем известные коммутаторы, которые изначально ставились на эти системы отличались очень низкой надежностью и часто выходили из строя.
Функционально заменяющий КГ электромагнитный формирователь импульсов, сделанный при помощи датчика Холла и который обеспечивает по сравнению с КГ значительно лучшую форму импульсов, а также стабильность, при этом во всем диапазоне оборотов двигателя. В связи с этим двигатель, оснащенный БСЗ выдает значительно лучшие показатели мощности и позволяет значительно сэкономить на топливе (до 1 л. на 100 км).Если возникнут какие либо проблемы, то без новых запасных частей не обойдешься.
Значительным плюсом данной системы зажигания является низкая по сравнению с КСЗ потребность в частой регулировке, а также обслуживание. Но что касается обслуживания системы, то тут все просто и сводится к смазыванию вала трамблера каждые 10 тыс. км. пробега.

Плюсы и минусы контактного зажигания

Плюсы +Минусы —
Это самая простейшая система зажигания, ее можно отремонтировать в чистом поле при помощи золотника и спички в течение 10 минут, с бесконтактный этот номер не пройдет. Отказ контактной системы зажигания маловероятен.Ток подается на первичную обмотку катушки зажигания через контактную группу. В связи с эти значительное ограничение на величину напряжения на вторичной обмотке катушки (до 1.5 кВ), а значит сильно исктообразование.
Часто требуется обслуживание. Нужно постоянно следить за зазором в КГ, за углом замкнутого состояния КГ. Нужно постоянно чистить контакты КГ потому как они во время эксплуатации подгорают. Также вал трамблера нужно каждые десять тысяч километров смазывать. Также рекомендуется смазывать кулачек распределителя.
Низкая надежность этой системы, часто выходит из строя, требуется постоянный уход.
Плюсы +Минусы —
Значительным плюсом МПСЗ является то, что она обеспечивает качественное управление зажиганием в зависимости от частоты вращения коленчатого вала, давления в впускном трубопроводе, температуры двигателя, положения дроссельной заслонки карбюратора. В системе отсутствует механика, поэтому эта система зажигания отлично вырабатывает искру, искрообразование очень мощное.В полевых условиях не отремонтировать. Сложно найти запчасти. Низкая надежность.

Установка Зажигания Ваз 2107 Инжектор

Сделайте свое собственное замечание по настройке вашей системы зажигания ВАЗ 2107

Жигулевская «классика» ВАЗ 2107 не распространяется на современные автомобили, изготовленные по новейшим технологиям и наполненные сложной электроникой. В этом его прелесть. ни с того ни с сего не консультироваться со специалистами автосервиса, большую часть работ по техобслуживанию автомобилей может выполнить владелец самостоятельно. Это включает в себя процедуру для варианта зажигания, которую каждый может выполнить, предварительно изучив подробную аннотацию.

Когда мне нужно установить зажигание?

Первое, что вам нужно знать, это то, что для этой операции нет регулировки, поскольку время зажигания устанавливается или регулируется только по мере необходимости. Это может быть вызвано следующими причинами:

Заметка. На автомобилях ВАЗ 2107, оснащенных форсункой с электронным управлением, мигающий дисплей Check Engine может быть необходимым условием для проверки системы зажигания. приборная доска. Тем не менее, он ведет себя аналогичным образом, когда происходят еще десятки неисправностей. Поэтому сначала необходимо диагностировать проблемы с зажиганием, связавшись со станцией технического обслуживания.

В подавляющем большинстве случаев настройки Момент искры связан с нарушением настроек после разборки или ремонта двигателя. Отдельной проблемой является переход на высокооктановый бензин, который требует зажигания с высокой степенью очистки, что регулируется.

Целесообразно проверять своевременное образование разряда на электродах свечи зажигания в тех случаях, когда двигатель работает нестабильно, хлопает в карбюраторе и выхлопной трубе, сопровождается увеличением расхода топлива. Если вы еще не обнаружили «обжорство» автомобиля, то Заметка цвет дыма при высоком расходе бензина черный, как сажа на свечных электродах.

Типы систем

На протяжении десятилетий, до выпуска ВАЗ 2107 (с 1982 по 2012 год), он был оснащен тремя типами систем зажигания:

Заметка. Первые 2 сорта были поставлены на «семерку» карбюратора, последний представлен инжектором.

В механическом варианте осуществления контакты, открытые кулачком распределительного вала, размыкают цепь низкого напряжения, инициируя образование мощного импульса в обмотке вторичной катушки. Этот разряд направляется на электроды свечи зажигания топлива в цилиндре, где поршень поднимается до верхней мертвой точки (ВМТ) и такт сжатия завершается.

Бесконтактная схема работает по тому же принципу, только датчик Холла сигнализирует об обрыве цепи, и его переключатель реализует это. Поэтому настройки зажигания на карбюраторе «семерка» практически идентичны. Еще одна вещь. это сопловые машины, которые имеют новую систему, которая имеет не только контакты, но также распределитель и любые движущиеся части. Здесь искровой момент определяется контроллером ЭБУ, фокусируясь на сигналах от разных датчиков.

Подготовительный этап

Установить зажигание на автомобиль ВАЗ 2107, Особых условий не требуется, работу можно проводить как в гараже, так и на улице, в том числе зимой. Подготовьте следующий инструментарий для работы:

Заметка. Вместо специального гаечного ключа для вращения коленчатого вала вы можете использовать стандартный открытый 36-мм рог. Если у вас даже нет этого ключа, вам придется установить метки старым проверенным способом: повернув четвертую шестерню и подняв заднее колесо, поверните его вручную, тем самым вращая коленчатый вал.

В идеале лучше иметь в арсенале устройство для настройки зажигания на работающем двигателе. стробоскоп. Он оснащен лампой, которая мигает одновременно с моментом искрения в цилиндре, что позволяет видеть положение прорезей на шкиве коленвала на холостом ходу и четко регулировать угол наклона.

Важный момент. Зажигание настроено на своевременное зажигание и запуск двигателя, после чего требуется дополнительная регулировка. Но последний не принесет вам желаемого результата, когда нет сжатия в цилиндрах или проблемы с карбюратором дают о себе знать. Если эти проблемы не будут решены, двигатель останется нестабильным, независимо от того, как вы настроите систему зажигания.

Отсюда вывод: вы можете в любой момент правильно отрегулировать зажигание, но только точно настроить его на работающий двигатель и карбюратор.

Регулировка карбюратора модификации ВАЗ 2107

Все старые классические руководства по техническому обслуживанию Lada описывают, как установить момент искры с помощью лампочки, хотя опытные автомобилисты могут безопасно обойтись без нее. Почему это происходит, вы поймете, что в процессе чтения этого материала новичкам будет полезно ознакомиться со старой проверенной методологией.

Поврежден сам ключ

При длительной эксплуатации ключ может попросту сломаться и износиться. Контакты стираются, деформируются.

Тут вам поможет запасной ключ, который есть практически всегда и у всех. Если запасного нет, можно попробовать восстановить старый. Но это актуально в ситуации, когда его погнули и деформировали. Стертые контакты нарастить своими руками невозможно.

Стертые ключи обычно советуют вставить и попробовать провернуть в разных положениях и с различным усилием. Есть вероятность, что попасть в секретку получится, и двигатель запустится. Но в ближайшее время ключ нужно заменить.

Как выставить зажигание ВАЗ 2106 своими руками — пошаговая инструкция

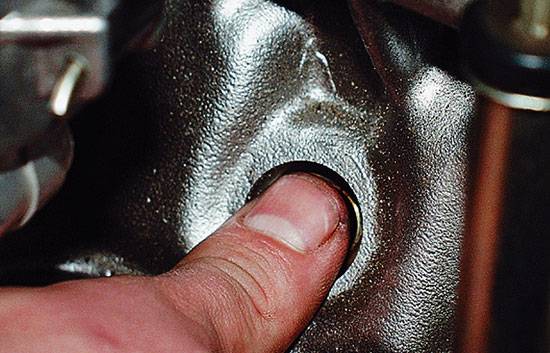

1. Выкручиваем свечу 1-го цилиндра, после чего при помощи пальца или резиновой пробки закрываем свечное отверстие.

2. Используя спецключ, проверните коленвал до тех пор, пока в первом цилиндре не начнется такт сжатия, то есть когда поршень начнет движение вверх. Узнать это можно по тому, как вылетит резиновая пробка, если вы держите пальцем то вы ощутите как его выдавливает.

3. Крутите до тех пор пока метка на шкиве коленвала не совпадет с меткой на крышке ГРМ. Если вы ездите на “92” или “95” бензине совмещайте со средней меткой, если же на “72” или ниже, совмещайте с длинной меткой, которая соответствует “0” углу опережения.

4. Отстегните защелки, затем снимите крышку распределителя зажигания.

5. После проворачивания коленвала, ротор распределителя должен повернуться в положение, в котором его наружный контакт будет направлен в сторону 1-го цилиндра на крышке распределителя.

6

Когда метки совмещены, обратите внимание на распределитель, попытайтесь провести воображаемую линию через защелки крышки, она должна проходить параллельной оси двигателя, если у вас не так, тогда выполните следующее:. 7

Открутите гайку крепления распределителя, затем поверните трамблер вверх. Вращая ось ротора, выставьте ее параллельно по отношению оси двигателя

7. Открутите гайку крепления распределителя, затем поверните трамблер вверх. Вращая ось ротора, выставьте ее параллельно по отношению оси двигателя.

8. Поставьте распределитель, закрутите гайку крепления, не затягивая ее до конца.

9. После этой подготовки можно приступать непосредственно к процедуре регулировки зажигания.

10. Подключите “контрольку” следующим образом: один конец к выводу катушки зажигания, подключенным к низковольтному проводу распределителя, второй конец кидаем на “массу”.

11. Включите зажигание. Не спеша поворачивайте распределитель по направлению часовой стрелки, до тех пор пока не потухнет контрольная лампа. Если она и так не горит, то делать ничего не нужно.

12. Далее необходимо вращать распределитель против часовой стрелки, в момент загорания контрольной лампы, фиксируем положение распределителя затем затягиваем его гайку крепления.

13. Теперь можете выключить зажигание и поставить крышку трамблера на место.

После того как зажигание выставлено необходимо проверить правильность.

1. Для этого заведите двигатель и начинайте движение.

2. Разгоните машину до 45км в час, затем включите четвертую скорость и резко нажмите на “газ”.

3. После этого, примерно через 2-3 секунды возникнет детонация (хлопки, звон “пальцев”), исчезающая по мере того как будет разгоняться автомобиль.

4. Если детонация возникала и не пропала по мере ускорения автомобиля, можно сделать предположение, что зажигание “раннее”. Если у вас вообще не появилась детонация, зажигание — “позднее”. В случае раннего зажигания поверните распределитель по часовой стрелке, примерно на 0,5-1 деление. Если же у вас наоборот позднее крутите на 0.5-1 деление против часовой. Когда регулировка зажигания завершена, пометьте краской на корпусе распределителя положение средней риски шкалы относительно блока.

Теперь, когда момент зажигания ВАЗ 2106 выставлен можно все собирать и радоваться успешно выполненной работе.

Процесс установки зажигания (на ВАЗ 2106 модели) и поломки в трамблере

Если произошла поломка, заменить для дальнейшей установкине составляет большого труда. Для установки необходимо произвести выступление первого цилиндра мотора на BMT. После этого необходимо найти метку, расположенную в шкиве и совместить ее с точкой, которая находится на крышке привода.Найти ее можно с помощью вставления пальца в отверстие для свечей.

Снимите крышку распределителя и поставьте бегунок. Теперь вы должны вставить корпус трамблера. Делаем эту процедуру так же, как говорилось выше. Но помните, поставить зажигание на ВАЗ-2106 наилучшим способом можно только с использованием стробоскопа. Вряд ли он есть у вас дома, а до СТО, так просто не доберешься.

Выполняем ослабление крепежной гайки.

Прогреваем ДВС и не выключая, вращаем корпус распределителя в две стороны, по очереди (количество оборотов в минуту должно достигать около 2000). Слушайте как работает двигатель. Как выбрать лучшее положение? Его вы можете достигнуть момента, когда показывается наибольшее количество оборотов без провалов. Когда вы нашли это положение, можно выполнять затягивание крепления.

Метки на крышке ГРМ

Как выставить зажигание на ВАЗ 2107

Для регулировки зажигания нет необходимости даже в гаражных условиях. Выставить угол опережения при наличии инструментов можно буквально на улице. Порядок действий следующий:

  • Дать остыть двигателю (если он горячий). Это позволит избежать ожогов в процессе работы.
  • Снять высоковольтные провода со свечей.
  • Выкрутить свечи зажигания (можно ограничиться лишь свечой первого цилиндра, но при всех выкрученных свечах в цилиндрах отсутствует компрессия и вращать коленвал намного легче).
  • Закрыть пальцем отверстие свечи на первом цилиндре (это поможет определить начало такта сжатия в цилиндре).
  • При помощи спецключа провернуть коленвал до начала такта сжатия (палец должен ощутить давление воздуха).
  • Продолжая вращать коленвал, совместить метку на шкиве со второй меткой на передней крышке двигателя.
  • Снять крышку трамблера, отщелкнув скобы крепления. При выставленных метках “бегунок” должен быть повернут наружным контактом к выводу провода первого цилиндра на крышке распределителя. Если это не так, стоит проверить положение коленвала — возможно, первый цилиндр находится в ВМТ в конце такта выпуска, а не сжатия).
  • Проверить положение защелок крышки распределителя. Они должны находиться на линии, параллельной оси двигателя.
  • Ослабить гайку фиксации распределителя, чтобы его корпус свободно вращался руками.
  • Подключить вольтметр или лампу на 12 вольт у “массе” и к выводу катушки зажигания, идущему к низковольтному проводу трамблера.
  • Включить зажигание.
  • Плавно вращать корпус трамблера по часовой стрелке, пока не погаснет контрольная лампа (не пропадет напряжение на вольтметре). Если лампа не горит сразу после включения зажигания, вращать трамблер не надо.
  • Медленно провернуть трамблер против часовой стрелки до момента, когда зажжется контрольная лампа.
  • Прекратить вращение и затянуть гайку фиксации распределителя.
  • Выключить зажигание.
  • Установить крышку трамблера на место.
  • Подключить высоковольтные провода.

Зажигание ВАЗ 2105: признаки неисправности, устройство

Изначально на автомобилях ВАЗ 2105 с 1980 года была установлена классическая контактная система зажигания вплоть до 1989 года. Позже ее заменили на бесконтактную, но принцип работы системы остался прежним. Стабильность работы системы влияет не только на запуск, экономичность и мощность двигателя, но и на характер его работы. Неправильно выставленное или сбитое зажигание, точнее, момент образования искры в камере сгорания, может привести к детонации двигателя, а это прямая угроза разрушения как цилиндро-поршневой группы, так и других элементов силового агрегата.

Принципиальная схема системы зажигания ВАЗ 2105 контактного типа

Зажигание ВАЗ 2105 состоит из основных элементов, каждый из которых подвержен своим болячкам:

  1. Трамблер, прерыватель-распределитель (2). В любой системе зажигания он выполняет функцию не только распределения напряжения между свечами цилиндров в определенной последовательности (1-3-4-2), но и отвечает за своевременную подачу импульса на катушку зажигания с помощью контактной группы 4, которая в свою очередь генерирует ток высокого напряжения для образования искры на электродах свечи.
  2. Катушка зажигания (5). В автомобилях ВАЗ 2105 используется маслонаполненная катушка разомкнутого типа Б-117. Ее задача — преобразовывать ток 12 В в ток высокого напряжения (около 12-24 кВ) по сигналу с коммутатора 6.
  3. Коммутатор 6 представляет собой монтажную плату на полупроводниках для управления системой зажигания. После подачи управляющего импульса с реле зажигания 7, коммутатор замыкает цепь вторичной обмотки катушки 5, активируя повышающий трансформатор.
  4. Система активируется с помощью контактной группы замка зажигания 8.

Бесконтактная система зажигания работает по такому же принципу. Разница между ними заключается в том, что в трамблере вместо контактной группы 4 установлен датчик Холла, который работает более стабильно и не требует точной регулировки зазора между контактами. Схема контактной и бесконтактной системы зажигания ВАЗ 2105 для ознакомления приведена ниже.

1. Изолятор; 2. Корпус катушки зажигания; 3. Изоляционная бумага обмоток; 4. Первичная обмотка; 5. Вторичная обмотка; 6. Изоляционная трубка первичной обмотки; 7. Клемма вывода конца первичной обмотки: 8. Контактный винт; 9. Клемма высокого напряжения; 10. Крышка; 11. Клемма «+E» вывода начала первичной и конца вторичной обмоток; 12. Пружина центральной клеммы; 13. Каркас вторичной обмотки: 14. Наружная изоляция первичной обмотки; 15. Скоба крепления; 16. Наружный магнитопровод; 17. Сердечник; 18. Контактная гайка; 19. Изолятор свечи зажигания: 20. Стержень; 21. Корпус свечи; 22. Уплотнительное кольцо; 23. Теплоотводящая шайба; 24. Центральный электрод; 25. Боковой электрод свечи зажигания; 26. Валик распределителя зажигания; 27. Маслоотражательная муфта валика; 28. Шайба: 29. Провод подвода тока и распределителю; 30. Запорная пружина крышки; 31. Корпус вакуумного регулятора; 32. Диафрагма; 33. Крышка вакуумного регулятора; 34. Гайка; 35. Пружина вакуумного регулятора; 36. Тяга вакуумного регулятора; 37. Смазочный фитиль (фильц) кулачка; 38. Опорная пластина регулятора опережения зажигания; 39. Ротор распределителя зажигания: 40. Боковой электрод с клеммой; 41. Крышка распределителя зажигания; 42. Центральный электрод с клеммой; 43. Уголек центрального электрода; 44. Центральный контакт ротора; 45. Резистор 5-6 ком для подавления радиопомех; 46. Наружный контакт ротора; 47. Пружина регулятора опережения зажигания; 48. Пластина центробежного регулятора; 49. Грузик регулятора опережения зажигания; 50. Изоляционная втулка; 51. Кулачок прерывателя; 52. Изоляционная колодка рычажка: 53. Рычажок прерывателя; 54. Стойка с контактами прерывателя; 55. Контакты прерывателя; 56. Подвижная пластина прерывателя; 57. Конденсатор 0,20-0,25 мкФ; 58. Корпус распределителя зажигания; 59. Подшипник подвижной пластины прерывателя; 60. Корпус масленки; 61. Винт клеммового зажима; 62. Стопорная пластина подшипника: 63. Распределитель зажигания; 64. Свечи зажигания; 65. Выключатель зажигания; 66. Катушка зажигания; 67. Генератор; 68. Аккумуляторная батарея; 69. Датчик-распределитель зажигания; 70. Коммутатор; 71. Угол опережения зажигания; 72. К источникам питания: 73. 1.Катушка зажигания; 74. 11.Свеча зажигания; 75. III. Распределитель зажигания; 76. IV. Схема классической системы зажигания; 77. V. Схема работы центробежного регулятора опережения зажигания. 78. VI. Схема бесконтактной системы зажигания.

Установка и регулировка зажигания на «Пятерке» без ошибок

Зачем выставлять зажигание?

Схема зажигания включает в себя несколько основных элементов — это замок зажигания ВАЗ, трамблер, свечи, высоковольтные провода. Перед тем, как настроить трамблер и выставить бесконтактное зажигание ВАЗ (БСЗ), необходимо понимать, чем чревата его неправильная настройка. Прежде чем отрегулировать устройство, необходимо удостовериться в том, что проблема кроется не в трамблере, свечах зажигания или подключении проводов, поскольку симптомы у них схожие.

Установка бесконтактного устройства производится при таких признаках:

  1. Детонация. При работе двигателя из-под капота раздаются металлические звуки.
  2. Мощность двигателя, а также число оборотов значительно снизились.
  3. Силовой агрегат в целом работает не устойчиво на небольших оборотах.
  4. Возрастет расход горючего.
  5. Кроме того, если трамблер настроен на позднее зажигание, это может быть чревато перегревом мотора.

При этих симптомах на стенках двигателя будет образовываться большое количество отложений и нагара, а также усилится износ компонентов силового агрегата.

Инструкция по установке

В некоторых случаях невозможность запуска мотора кроется в катушке зажигания или замке. Если виноваты эти элементы, то производится замена замка зажигания ВАЗ 2105 и катушки зажигания. Если проблема заключается в неправильно выставленном угле, то ниже приведена инструкция по выставлению бесконтактного зажигания. Для этого существует несколько способов (автор видео о пошаговой регулировке электронного зажигания на отечественной «пятерке» — канал Sdelaj Sam! Pljus interesnoe!).

Как выставить зажигание на ВАЗ 2105 по лампочке:

  1. Для начала необходимо демонтировать крышку трамблера, при этом высоковольтники извлекать не стоит.
  2. Затем нужно провернуть коленчатый вал при помощи храповичного ключа до того момента, пока отметка на его шкиве не совпадет со средней отметкой на передней крышке мотора, всего их три. Также нужно учитывать, что когда метки будут совмещены, может быть выставлен или первый, или четвертый цилиндры. Сам цилиндр проверяется с помощью бегунка — он должен быть направлен в сторону цилиндра 1.
  3. При помощи гаечного ключа на 13 нужно ослабить корпус распределителя.
  4. Далее, один провод от лампы необходимо подключить к кузову авто, а второй — к контакту К на катушке.
  5. Теперь необходимо провернуть ключ в замке зажигания, но мотор заводить не нужно. Проворачивайте распределитель по и против часовой стрелки, при этом сама лампа будет то мигать, то тухнуть. От вас требуется найти положение, при котором тестирующая лампочка начинает гореть. Когда вы найдете его, распределитель нужно будет закрутить.

Есть еще один вариант регулировки, который поможет, если у вас нет лампочки.

Этот метод позволяет настроить угол на слух:

  1. Сначала сядьте в салон машины и заведите мотор.
  2. Далее, используя гаечный ключ на 13, необходимо немного ослабить гайку, которая фиксирует распределитель. Но при этом устройство необходимо придерживать, чтобы не допустить его произвольного поворачивания.
  3. После этого медленно попробуйте провернуть распределитель в обе стороны.
  4. От вас требуется найти тот момент, при котором силовой агрегат сможет набрать наиболее высокие обороты. Когда вы сделаете это, корпус распределителя нужно будет немного провернуть по часовой стрелке, но так, чтобы не сбить настройку.
  5. Сделав это, закрутите гаечный ключом на 13 гайку, крепящую распределитель, и проверьте работоспособность мотора. Если вас что-то не устраивает, то регулировка производится еще раз.

Проверка правильности установки

После того, как регулировка будет проведена, выставленное устройство необходимо проверить на работоспособность. Для начала заведите силовой агрегат и попробуйте резко нажать на газ. В этот момент из-под капота должна доноситься легкая детонация — если это так, то настроенный узел работает корректно.

Есть еще один вариант проверки. После того, как все будет сделано, нужно выехать на ровную дорогу и разогнаться примерно до 40 км/час, на этой скорости необходимо активировать четвертую передачу. Если в тот момент, когда вы активировали передачу, детонация отсутствует, это говорит о том, что все действия были выполнены верно. Детонация допускается, но не сильная. Если же металлический звук достаточно громкий, то это говорит о необходимости повторной регулировки. В том случае, если у вас вызывает сложности один из описанных выше методов, то попробуйте воспользоваться вторым.

Видео «Наглядная инструкция по регулировке узла своими руками»

Более наглядная инструкция по поводу настройки угла в домашних условиях с обозначением всех нюансов приведена на видео ниже (автор ролика — канал Ато! мото-лайф).

Бесконтактное зажигание ВАЗ 2106

Некоторые владельцы ВАЗ 2106 заменяют контактную систему зажигания на бесконтактную. Для этого приходится менять на новые почти все элементы системы, но в результате зажигание получается более простым и надёжным.

В бесконтактной системе зажигания отсутствует прерыватель, а его функцию выполняют датчик Холла, встроенный в распределитель, и электронный коммутатор. Из-за отсутствия контактов здесь ничего не сбивается, и не пригорает, а ресурс датчика и коммутатора довольно большой. Они могут выйти из строя только вследствие скачков напряжения и механических повреждений. Кроме отсутствия прерывателя, бесконтактный трамблёр ничем не отличается от контактного. Установка зазоров на нем не проводится, а выставление момента зажигания ничем не отличается.

Комплект бесконтактного зажигания обойдётся примерно в 2500 рублей. В него входят:

  • распределитель с датчиком Холла;
  • катушка зажигания, конструкция которой отличается от конструкции катушки для контактного зажигания;
  • электронный коммутатор.

Все эти детали можно приобрести по отдельности. Кроме этого, потребуются новые свечи (с зазором 0,7–0,8 мм), хотя можно адаптировать и старые. Замена всех элементов контактной системы займёт не более часа. При этом основной проблемой является поиск посадочного места для коммутатора. Новые катушка и трамблёр легко устанавливаются вместо старых.

Бесконтактное зажигание с микропроцессорным коммутатором

Владельцы ВАЗ 2106, обладающие познаниями в области электроники, иногда устанавливают на свои машины бесконтактное зажигание с микропроцессорным коммутатором. Главное отличие такой системы от контактной и простой бесконтактной заключается в том, что никаких регулировок здесь проводить не нужно. Коммутатор сам регулирует угол опережения, ссылаясь на датчик детонации. Комплект такого зажигания включает:

  • микропроцессорный коммутатор;
  • бесконтактный распределитель;
  • катушку зажигания;
  • датчик детонации;
  • соединительные провода.

Установить и настроить такую систему довольно просто. Основной проблемой станет поиск оптимального места для монтажа датчика детонации. Согласно инструкции, идущей в комплекте с микропроцессорной системой, датчик необходимо устанавливать на одну из крайних шпилек крепления впускного коллектора, то есть на шпильку первого или четвёртого цилиндров. Выбор остаётся за автовладельцем. Предпочтительнее является шпилька первого цилиндра, так как до неё проще добраться. Для установки датчика не потребуется сверлить блок цилиндров. Нужно будет лишь выкрутить шпильку, заменить её болтом такого же диаметра и с такой же резьбой, насадить на него датчик и закрутить. Дальнейшая сборка производится согласно инструкции.

Стоимость комплекта микропроцессорного зажигания составляет порядка 3500 рублей.

Настроить, обслужить и отремонтировать систему зажигания ВАЗ 2106 довольно просто. Достаточно лишь знать особенности её устройства, обладать минимальным набором слесарных инструментов и тщательно выполнять рекомендации специалистов.

Как можно выставить угол опережения зажигания

p, blockquote 14,0,0,0,0 —>

Настройка опережения зажигания требуется для полного сгорания топлива в камерах. Из-за того, что бензин сгорает не моментально, поджигать его нужно немного раньше достижения поршнем ВМТ. Поэтому, момент возникновения искры должен быть четко отрегулирован.

p, blockquote 15,0,0,0,0 —>

Видео — проблема раннего зажигания на ВАЗ 2106:

p, blockquote 16,0,0,0,0 —>

p, blockquote 17,0,0,0,0 —>

Существует несколько способов выполнения этой процедуры. Многие умельцы доверяют исключительно своим ушам и предпочитают все делать на слух. Некоторые автомеханики для выставления момента зажигания используют лампочки или стробоскоп.

p, blockquote 18,0,0,0,0 —>

Регулировка зажигания на слух

Процесс происходит на холостых оборотах заведенного, прогретого двигателя (в случае необходимости можно немного подтянуть подсос для обеспечения устойчивой работы).

p, blockquote 19,0,0,0,0 —>

Гайка, фиксирующая корпус трамблера ослабляется, после чего начинается его медленное вращение в разные стороны.

В положении, где обороты двигателя будут наиболее максимальными, нужно попробовать «погазовать». Если при резком нажатии на педаль не произойдет никаких перебоев, хлопков и выстрелов, а ускорение оборотов будет стремительным, то необходимое положение найдено.

От этой точки следует провернуть корпус распределителя на 1-2° по часовой стрелке, после чего зажать его фиксатор.

Выполнение последнего пункта необходимо для того, чтобы зажигание не было слишком «ранним», что создает излишнее сопротивление вращению коленчатого вала.

p, blockquote 20,0,0,0,0 —>

Установка угла опережения по искре

Поршень первого цилиндра нужно установить в верхнее положение вращением коленвала до совпадения метки шкива с первой меткой на блоке ГРМ.

p, blockquote 22,0,0,0,0 —>

Раздатчик при этом должен быть направлен в сторону контакта провода первого цилиндра. Если же он окажется в другом направлении, требуется выполнить еще один полный оборот маховика. Можно также искать нужное положение, выкрутив свечу из первого цилиндра.

p, blockquote 23,0,0,0,0 —>

Из крышки трамблера вынимается центральный высоковольтный провод, а его контакт размещается на расстоянии 5 мм от «массы» автомобиля. Ослабив фиксатор распределителя, нужно включить зажигание.

p, blockquote 24,0,0,0,0 —>

Медленно проворачивая корпус распределителя, необходимо движениями бегунка влево/вправо найти положение, при котором возникнет искра между контактом провода и «массой».

p, blockquote 25,0,0,0,0 —>

Далее, двигая трамблер по миллиметру в направлении против часовой стрелки, следует поймать момент, при котором искра перестанет появляться, после чего зажать фиксатор.

p, blockquote 26,0,0,0,0 —>

Регулировка зажигания по лампочке

Первоначально осуществляется установка поршня первого цилиндра в положение, предшествующее ВТМ (ровняясь на среднюю метку) вышеописанным способом. Далее один провод обычной автомобильной лампочки подключается к «массе», а другой к проводу, ведущему от катушки к трамблеру.

p, blockquote 27,0,0,0,0 —>

Видео — как выставить зажигание по лампочке:

p, blockquote 28,0,0,0,0 —>

p, blockquote 29,0,0,0,0 —>

При включенном зажигании корпус распределителя вращается в разных направлениях до тех пор, пока лампочка не загорится. Остановив распределитель в этом положении нужно его зафиксировать.

p, blockquote 30,0,0,0,0 —>

Очень редко бывают случаи, когда машина замечательно работает при значительных несовпадениях меток. Это может быть вызвано неправильной предшествующей сборкой двигателя или растяжением цепи ГРМ.

p, blockquote 31,0,0,1,0 —> adsp-pro-2 —>

Поделитесь в социальных сетях:FacebookTwittervKontakte
Напишите комментарий
