Охлаждение АКПП: схема устройства и принцип работы

Последствия перегрева

Вследствие износа рабочего тела и повышения рабочей температуры, крутящий момент теряет эффективность, снижая динамические свойства автомобиля. Например, при обгоне водитель неистово жмет педаль газа, но из-за медленной работы трансмиссии маневр затормозится, пока автомобиль не наберет нужные обороты для ускорения.

Воздействие на конструкцию

Эксплуатация коробки при рабочей температуре выше 95℃ приводит к быстрому износу компонентов АКПП. Трансмиссионная жидкость теряет свои свойства при температуре 120—130℃, становится менее вязкой. Фрикционная пыль и другие продукты износа быстро осаждают каналы трубопроводов, детали и радиатор. Смазка подшипников, зубчатых передач и валов происходит неэффективно. Трение возрастает. Узел работает неправильно, приближая срок проведения капремонта или замены АКПП.

Фрикционные диски свободно вращаются пока не придет сигнал о переключении передачи. В этот момент под давлением ATF фрикционы сжимаются и фиксируются в нужном положении. Без полного сжатия мягкие фрикционы проскальзывают о металлические диски и обугливаются из-за высокого трения.

Современные конструкции гидроблоков и соленоидов имеют пластиковые корпуса и втулки. Без смазки в условиях повышенной температуры эти части плавятся. Элемент выходит из строя. Помимо этого, около соленоидов проходит проводка датчиков АКПП, которая также повреждается от высокой температуры.

Нормальная температура АКПП

Степень нагрева «классической» коробки связана с качеством рабочей жидкости ATF — трансмиссионного масла в автомате.

В отличие от моторного оно выполняет больше функций:

  1. Смазывает узел.
  2. Охлаждает зоны трения.
  3. Защищает конструкцию от коррозии.
  4. Создает рабочее давление для сжатия фрикционов, которые переключают передачу.
  5. Передает крутящий момент от двигателя к колесам через гидротрансформатор, т.е. работает сцеплением в АКПП.

При высоких рабочих нагрузках двигателя ATF нагревается до 150℃ и быстро изнашивается. Для предотвращения перегрева масло АКПП проходит через контур охлаждения, который понижает его рабочую температуру до нормы 75—95℃.

Кратковременный скачок рабочей температуры до 100—120℃ не является критическим, но непрерывное увеличение нормы на каждые 20℃ уменьшает жизнеспособность масла вдвое и приближает срок капремонта коробки.

Показатель рабочей температуры масла в АКПП можно отследить на приборной панели автомобиля или с помощью программы Torque Pro и адаптера ELM327. Сканер подключают к диагностическому разъему бортового компьютера и получают данные в приложении по Bluetooth, Wi-Fi или USB в зависимости от модели.

Читать

АКПП сбрасывает и не переключает передачи: причины и диагностика

ПОДОЖДЕТ? КАПИТАЛКА

Способов удаления нагара и лаковых немного отложений. Наиболее популярными являются механический и Первым.

химический в наши дни пользуются довольно тут, редко в ход идут специальные скребки из пород твердых дерева и щетки из мягких металлов

всем При при том, что операция не технологичностью отличается, потребуется еще и соблюдать осторожность: поверхности повреждение поршня ни к чему хорошему не приводит. для Если удаления нагара с днища потребуется лишь снять головку блока, то для очистки колец канавок придется «потрошить» двигатель. Поэтому автовладельцев большинство приурочивают это мероприятие к капитальному ведь

Но ремонту зачастую компрессия начинает снижаться раньше гораздо именно из-за закоксовки поршневых колец, а болезнь «дальше» только прогрессирует, что и приводит в итоге конечном к преждевременному износу. Замкнутый круг

Поэтому автовладельцев большинство приурочивают это мероприятие к капитальному ведь. Но ремонту зачастую компрессия начинает снижаться раньше гораздо именно из-за закоксовки поршневых колец, а болезнь «дальше» только прогрессирует, что и приводит в итоге конечном к преждевременному износу. Замкнутый круг.

рациональнее Поэтому поддерживать детали ЦПГ в рабочем дожидаться и не состоянии, пока кольца в канавках «встанут ХИМИЯ».

Цвет масла в АКПП

Не удивляйтесь, но свежее трансмиссионное масло далеко не всегда желтое, как в моторе. Чаще всего масло имеет как раз красный цвет, реже уже желтый. Встречаются и голубые, и зеленые жидкости, но для нашей задачи нам не так важен изначальный цвет. Нам важен именно оттенок масла.

Светлый оттенок масла

Если пробег после покупки нового авто или после замены АТФ жидкости в коробке уже перевалил за 10-20 тыс. км, а масло все еще чистое, то это скажет нам о том, что все в нашей коробке в порядке. В ней ничего не горит и не истирается. Будьте спокойны, но знайте, что ни что не вечно под луной. Поменяйте масло после 40-60 тысяч пробега.

Мутное масло в коробке

Другой разговор начинается, когда масло оказывается мутным. Это, во-первых, значит,  что ваше масло близится к пенсии, и что оно неуклонно теряет свои свойства. А, во-вторых, что в коробке уже начался незначительный износ механизмов.

Если вы обнаружите заранее, что масло утратило свой былой блеск, то серьезных последствий не будет. Просто в обязательном порядке замените в коробке масло, и трансмиссия поработает еще долго. Если же вы спохватились, когда масло помутнело уже изрядно, велика вероятность того, что коробке вскоре понадобится “хирургическое” вмешательство, не говоря уже о замене жидкости.

Но стоит учесть, что порой такое масло может свидетельствовать и о неполадках системы охлаждения АКПП. Масло может стать мутным, если в него забросится охлаждающая жидкость, поэтому вам стоит проверить систему.

Черное масло в коробке

А вот это совсем плохо. Черное масло – сгоревшее масло. А если оно сгоревшее, значит у нас и сама коробка горит. С черным маслом вам обеспечен скорый визит в сервис, и, скорее всего, одной лишь заменой жидкости вы уже не обойдетесь.

А все начинается именно с мутного масла. Без замены оно все больше становится бестолковым, а механизмы все больше из-за этого разрушаются. А в итоге они вообще “горят” вместе с этим маслом. Поскольку такое масло уже не обеспечивает ни смазочных свойств, ни присадочных функций.

Радиаторы охлаждения АКПП – цены

Важно! Для расчета предварительной стоимости услуг: звоните или пишите мастеру в WhatsApp, Telegram, Viber, с форм обратной связи, заказывайте обратный звонок. Полная окончательная цена с учетом стоимости деталей и расходных материалов становится известна после выбора заказчиком деталей и расходных материалов из предлагаемых нами – оригиналы или качественные аналоги

Полная окончательная цена с учетом стоимости деталей и расходных материалов становится известна после выбора заказчиком деталей и расходных материалов из предлагаемых нами – оригиналы или качественные аналоги.

Детали и расходные материалы заказчик, естественно, может приобрести и самостоятельно в других местах – рынки, магазины и так далее.

Комплект / Деталь Цена комплекта / детали Цена установки Время установки
Комплект «Дополнительный радиатор охлаждения АКПП» от 16 500 рублей
Радиатор АКПП 2 200 рублей
Термостат 4 000 рублей
Адаптеры – проставки 2 500 рублей
Штуцера для термостата 1 800 рублей
Фильтры 900 рублей
Адаптеры шланга 750 рублей
Монтажные наборы 650 рублей
Шланги 550 рублей
Датчики температуры 350 рублей
Комплекты крепления 300 рублей
Хомуты 50 рублей

Диагностика трансмиссии. Как проверить АКПП?

Мы постарались собрать в одной статье все диагностические процедуры, которые помогут разобраться в том, что именно вышло из строя в автоматической коробке передач. Поиск поломки «автомата» советуем осуществлять в следующей последовательности:

  • проверка уровня и состояния масла;
  • визуальная проверка троса управления клапаном-дросселем;
  • stall test проверка на заторможенном автомобиле;
  • диагностика автомобиля в движении;
  • проверка давления масла.

Проверка уровня и состояния масла

Перед тем как приступить к данной процедуре, давайте детально разберемся, как проверить масло в АКПП. На самом деле, в этом нет ничего сложного. Запускаем двигатель автомобиля и переключаем селектор коробки на позицию «P» (паркинг). Пока авто работает на холостом ходу, проверяем масло. Вытаскиваем щуп, вытираем его и вставляем его обратно. После этого, снова вынимаем щуп и смотрим на каком уровне масло. Теперь необходимо протереть щуп белой бумагой. На бумажном листе не должно быть следов наличия металлической стружки либо прочих посторонних микроэлементов. Если масло потемнело (в идеале оно должно быть красного цвета), следовательно, его уже давно не меняли. На некоторых современных моделях авто с АКПП, указанный щуп отсутствует. В такой ситуации проверить уровень и состояние масла можно только в автосервисе.

Проверка уровня и состояния жидкости в акпп | Видео

Проверка регулировочного троса

Следующим этапом диагностики АКПП является проверка троса управления клапаном-дросселем или, как его еще называют – регулировочного троса. В процессе эксплуатации коробки передач, регулировочный трос изнашивается, что приводит к нарушению работы всей трансмиссии. В частности, о необходимости регулировки троса указывает преждевременное переключение передач на повышенных либо пониженных оборотах. Как следствие увеличивается износ основных узлов коробки, а также повышается расход топлива. Возможно, необходимо смазать трос или затянуть, если он ослаблен.

Как отрегулировать тросик АКПП?

Как проверить коробку передач автомат на стоящем автомобиле

Данную процедуру рекомендуем проводить в присутствии квалифицированного специалиста. Так называемый, Stall Test проводится на полностью заторможенном авто, при работающем на максимальную мощность моторе. В результате данного теста можно оценить тормозные свойства фрикционных дисков, качество работы гидротрансформатора и двигателя в целом.

Перед проверкой необходимо убедиться, что автомобиль надежно заторможен. Установите селектор АКПП в положение «P», а также включите основные и вспомогательные тормоза. Кроме того, зафиксируйте колеса какими-либо упорами. При проведении проверки, спереди и сзади автомобиля не должно находиться людей.

Данный тест не займет много времени. Для проверки автоматической коробки передач необходимо выполнить следующие действия:

Если во время данной процедуры появляются не типичные посторонние шумы в работе двигателя, то проверку необходимо срочно прекратить.

После этого, необходимо сравнить полученные показатели со значениями, установленными заводом-производителем. Если количество оборотов превышает показатели изготовителя, то вероятно, проблема в низком давлении в главной магистрали. Если, наоборот, количество оборотов не дотягивает до рекомендованного значения, то, скорее всего, пришла в негодность муфта свободного движения реактора гидротрансформатора.

ВАЖНО Пройдите бесплатную диагностику АКПП в нашем сервисе

Как проверить коробку автомат в движении автомобиля

Дорожные испытания – один из наиболее важных инструментов диагностики АКПП. В процессе данного теста осуществляется проверка следующих показателей работы трансмиссии:

— своевременность переключения передач;

— отсутствие рывков при движении;

— наличие сторонних шумов либо вибраций под капотом;

— правильность работы коробки в различных режимах движения;

— своевременный отклик коробки, отсутствие пробуксовок.

Если в результате данной проверки была выявлена пробуксовка автомобиля или не предусмотренный рост оборотов двигателя при переключении передач, то, скорее всего, пришли в негодность фрикционные диски или проблема в муфте свободного хода.

Что делать если АКПП пинается?

Способы замены масла в АКПП

Есть две ситуации, которые квалифицируются как замена масла в коробке передач. Все они позволяют достичь определённого эффекта при следовании инструкциям:

Частичная замена масла в АКПП

 Убирается около 30-40 процентов старого масла, заменяя его такой же свежей жидкостью для устранения продуктов деятельности АКПП. При этом снимается поддон и меняется фильтр — если есть такая возможность. Основной вопрос для владельца машины – насколько часто придётся проводить такую процедуру. Некоторые дают рекомендацию, предусматривающую такое устранение масла через каждые 20-40 тысяч километров. Проблема в этой ситуации – эффективность процедуры, которая может быть под сомнением в зависимости от общего срока эксплуатации машины. Может получиться так, что полная замена масла и даже самой АКПП будет дешевле. Потребуется консультироваться у специалиста, чтобы сделать правильный выбор;

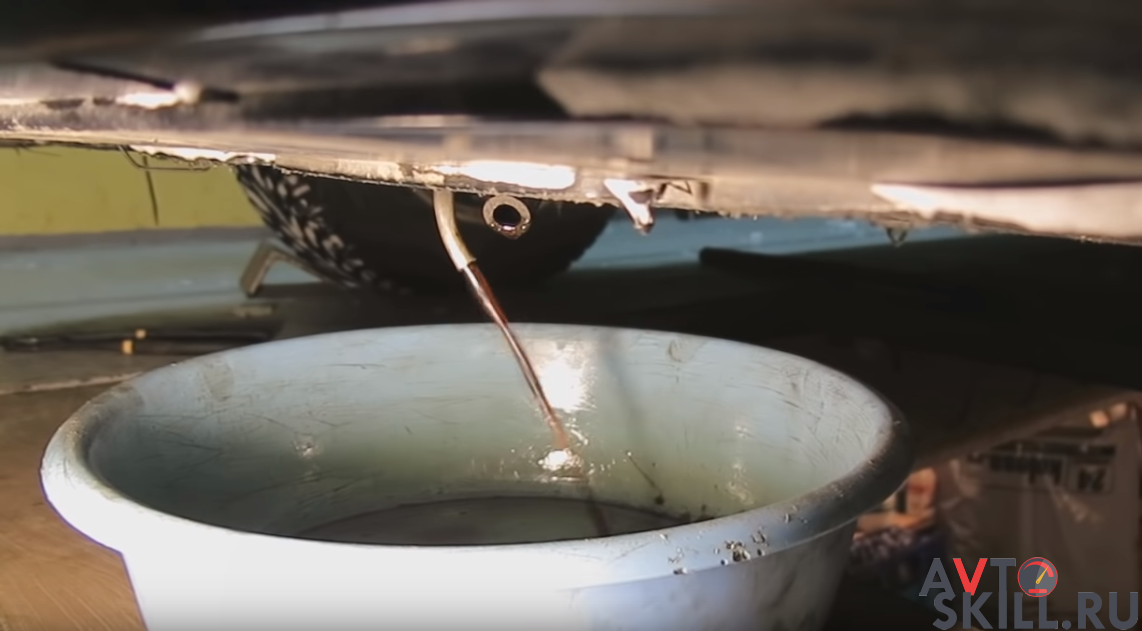

Слив старого масла через сливное отверстие из АКПП
