Чистим лямбда зонд (датчик кислорода) в домашних условиях

Проверка нагревателя

Этот элемент имеет большое значение для прибора, ввиду его относительной самостоятельности он может выйти из строя раньше, чем другие компоненты зонда. Для этой процедуры вам потребуется вольтметр, способный определить, есть ли в цепи напряжение. Операция проводится в несколько этапов:

включается зажигание;

• щупы прибора подключаются к проводам, напряжение должно составлять около 12 В;
• при отсутствии плюса проверяются элементы цепи АКБ-предохранитель-датчик;
• если анализатор показывает минус, проверьте целостность цепи вплоть до блока.

Как видно, проверить лямбда зонд своими руками несложно, гораздо сложнее восстановить устройство, приведя его в рабочее состояние. К сожалению, без специальных знаний осуществить подобную операцию невозможно, поскольку для этого потребуются определенные комплектующие детали и особый инструментарий. Но в условиях своего гаража вполне можно произвести простейшую очистку.

Как отремонтировать лямбда зонд?

В большинстве случаев отремонтировать его нельзя. Но иногда помогает чистка нагревательного элемента, которую едва ли можно считать ремонтом. Для ее выполнения необходимо полностью дать остыть выпускному коллектору. Далее:

• отключить аккумуляторную батарею;
• отсоединить клемму от датчика и вытащить его.

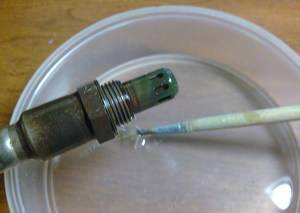

Для чистки понадобится ортофосфорная кислота. Погрузите деталь в нее на 30-40 минут, потом несколько раз хорошо промойте теплой водой. Все отложения с нагревательного элемента будут смыты. Если причина неисправности в них, работоспособность датчика будет восстановлена.

Есть необычный способ ремонта, но для нужно иметь 2 одинаковых датчика. Если причины неисправности каждого из них разные, можно попытаться собрать один из двух. Так, например, один может быть неисправен из-за обрыва сигнального провода, а второй из-за поломки нагревательного элемента. Прозвоните мультиметром каждый, чтобы выявить тот, который с обрывом. Аккуратно распилите оба. На фото видно, что на одном из них обломан нагревательный элемент. Кроме того, повреждена керамическая оболочка.

Протираем нагреватель чистой сухой тряпкой, аккуратно помещаем в корпус с целым сигнальным проводом.

Ставим на автомобиль и проверяем.

В большинстве случаев отремонтировать его нельзя. Но иногда помогает чистка нагревательного элемента, которую едва ли можно считать ремонтом. Для ее выполнения необходимо полностью дать остыть выпускному коллектору. Далее:

• отключить аккумуляторную батарею;
• отсоединить клемму от датчика и вытащить его.

Иногда сделать это сложно. Деталь сильно пригорает, вытащить её удаётся, только повредив. Но пробовать нужно: залейте резьбу уксусом или керосином и оставьте на несколько часов.

Для чистки понадобится ортофосфорная кислота. Погрузите деталь в нее на 30-40 минут, потом несколько раз хорошо промойте теплой водой. Все отложения с нагревательного элемента будут смыты. Если причина неисправности в них, работоспособность датчика будет восстановлена.

Протираем нагреватель чистой сухой тряпкой, аккуратно помещаем в корпус с целым сигнальным проводом.

Теперь нужно запаять корпус с помощью ювелирной горелки медно-фосфорным припоем. Он выдерживает нагрев до 700 градусов, не течет.

Ставим на автомобиль и проверяем.

А если неисправен лямбда-зонд — Автоцентр.ua

Лямбда-зонд – один из элементов системы питания инжекторных автомобилей, который в наших условиях эксплуатации может создавать проблемы. Как их избежать?

Назначение

Греческая лямбда в автомобилестроении обозначает коэффициент избытка воздуха в топливовоздушной смеси. Отсюда и пошло название датчика, который измеряет этот коэффициент, а точнее – остаточный кислород (О2) в отработавших газах (другое название – датчик кислорода). Назначение датчика – предоставить ЭБУ двигателя информацию, позволяющую определить характер сгорания топлива. Это необходимо для создания нормальных условий работы каталитического нейтрализатора отработавших газов. Дело в том, что «окно» эффективной работы катализатора очень узкое, когда в цилиндрах сгорает 14,6–14,8 части воздуха и 1 часть топлива (при сгорании такой смеси лямбда = 1±0,01). Обеспечить такое точное регулирование состава топливо-воздушной смеси возможно только с помощью систем питания с электронным впрыском топлива. Лямбда-зонд в этих системах выполняет функцию контролера в выпускном тракте.

Лямбда-зонд: причины и симптомы поломок

Нарушения в работе или даже отказ лямбда-зонда может произойти из-за:

Сильно сокращают срок службы лямбда-зонда плохое состояние маслосъемных колец, попадание антифриза в цилиндры и выпускные трубопроводы, обогащенная топливо-воздушная смесь.

При неисправном лямбда-зонде содержание СО в выхлопе возрастает с 0,1–0,3% до 3–7%. Уменьшить его значение в большинстве старых моторов без замены датчика сложно, т. к. запаса хода регулятора качества смеси потенциометра может не хватить. В автомобилях с двумя лямбда-зондами в случае отказа второго датчика добиться нормальной работы двигателя без серьезного вмешательства в электронику невозможно.

Лямбда-зонд: лечение неисправности

Технологии ремонта неисправных лямбда-зондов не существует – в случае поломки они подлежат замене. Однако наши «дяди Васи» все-таки разработали методику восстановления этих датчиков, но эффективна она не во всех случаях. Чаще всего он перестает работать из-за отложений нагара на чувствительном элементе под защитным колпачком. Если налет удалить, работоспособность «лямбды» восстанавливается. Очистить чувствительный элемент датчика можно, промыв его в ортофосфорной кислоте, которая за 10–20 минут разъедает загрязнения, не уничтожая электроды с редкоземельными металлами. Эффективнее чистить лямбда-зонд после снятия защитного колпачка на токарном станке и мойки с использованием тонкой кисточки. Но делать это целесообразно, если есть возможность закрепить колпачок с помощью аргоновой сварки. После промывки датчик следует ополоснуть водой и просушить. Если мойка не помогает, значит, «лямбду» нужно менять. Стоимость мойки значительно меньше, чем стоимость нового лямбда-зонда (от 300 грн.). Можно заменить неподогреваемый датчик на подогреваемый (но не наоборот!). При несовместимости разъемов недостающую электроцепь подогрева проложите самостоятельно, а вместо разъема используйте универсальные автомобильные контакты.

Лямбда-зонд: диагностика

Специалисты Bosch рекомендуют проверять лямбда-зонд и систему регулирования топливной смеси каждые 30 тыс. км пробега.

Эффективное измерение остаточного кислорода в отработавших газах лямбда-зонд обеспечивает после его разогрева до температуры 300–400°С. Только в таких условиях циркониевый электролит приобретает проводимость, а разница в количестве атмосферного кислорода и кислорода в выхлопной трубе ведет к появлению на электродах лямбда-зонда выходного напряжения. Поэтому сигнал лямбда-зонда проверяется при включенном и прогретом двигателе. Для измерения лучше подходит осциллограф, чем мультиметр, поскольку с его помощью наиболее точно оценивается форма и частота сигнала.

Затем измеряется сопротивление нагревателя датчика (при отсоединенном штекере), составляющее при комнатной температуре от 2 до 14 Ом (согласно требованиям производителя). Далее проверяется напряжение, подведенное к нагревателю: при включенном зажигании и подсоединенном разъеме зонда оно должно составлять не менее 10,5 В. Если это значение ниже, необходимо тщательно проверить напряжение батареи, кабели и соединения.

Лямбда-зонд: тонкости монтажа

Юрий Дацык Фото Bosch, GM

Если вы нашли ошибку, пожалуйста, выделите фрагмент текста и нажмите Ctrl+Enter.

www.autocentre.ua

Как проверить датчик кислорода (лямбда-зонд) своими руками

Приветствую вас друзья на сайте ремонт автомобилей своими руками. Лямбда-зонд можно отнести к одной из самых важнейших деталей в работе двигателя и в выхлопной системе транспортного средства.

А это вызывает большой интерес у большинства водителей, как же можно проверить датчик кислорода?Как проверить датчик кислорода (лямбда-зонд)Проверить датчик совсем несложно, о чем мы постараемся подробно рассмотреть в этой статье. Лямбда-зонд — специальное устройство, которое еще называют датчиком кислорода, находится он в выхлопной системе на выпускном коллекторе.Информация, которая предается с этого кислородного устройства, дает возможность блоку управления всегда поддерживать необходимый состав топливной смеси.Допустим при попадании в камеру сгорания очень обедненной или сильно обогащенной смеси, лямбда-зонд сигнализирует электронной системе вашего транспортного средства и компьютер начинает корректировать необходимые параметры.

Устройство лямбда-зонда из чего состоит датчик кислорода:

Металлический корпус.Уплотнение кольцо с проводкой и специальными манжетами.Защитный корпус, в котором предусмотрено отверстие, обеспечивающие вентиляцию.Токопроводящий контакт цепи.Спираль накаливания.Щиток защитный, имеющий отверстие, через которое происходит выход газов.

Уникальностью этих устройств заключается в том что они производятся из термостойких материалов, и предназначены работать в режиме высоких температур. Разновидности устройств: Перед началом проверки датчика, необходимо ознакомиться с основными причинами, которые способны выводить его из строя.

Некоторые причины и неисправности датчика.

Внутрь корпуса попадает тосол, охлаждающая жидкость.Неправильная чистка корпуса различными химическими веществами, которые для этого совершенно не подходят.Слишком большое количество свинца, которое находится в бензине.Перегрев корпуса датчика которое происходит из-за попадания некачественного бензина.

Что бывает если датчик кислорода пришел в негодность:

Машина начинает дергаться.Неравномерные обороты движка.Высокое скапливание токсинов в выхлопах газа.

Проверка лямбда-зонда своими руками

Существует визуальная проверка, которая является самым легким и понятным методом, с которого и следует начинать. Для начала нужно осмотреть все разъемы, к которым подключаются провода и все они должны быть надежно и плотно зафиксированы на местах.

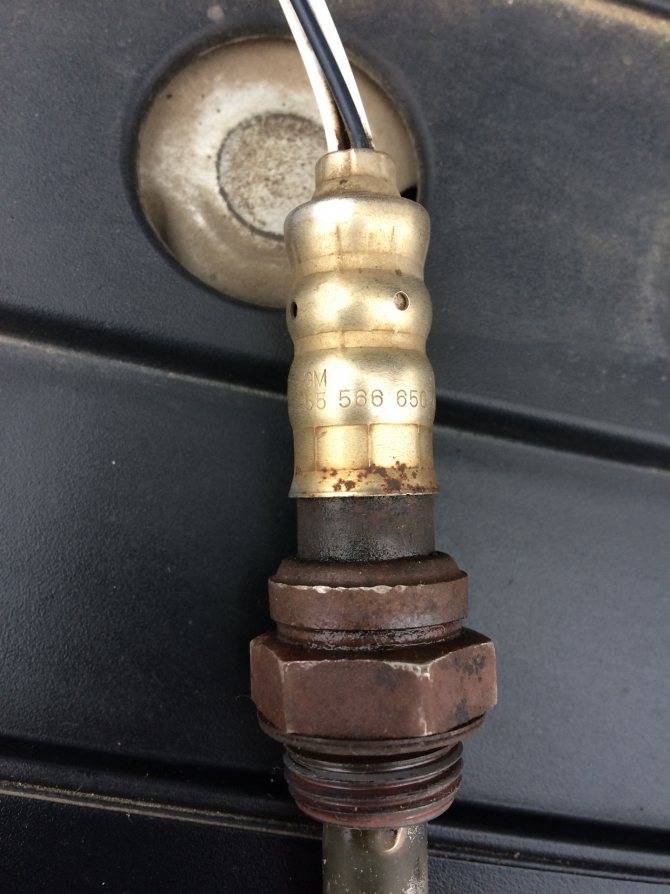

Визуальный осмотр устройства: Наличие сажи обычно появляется из-за дефектного нагревателя датчика, также может образовываться за счет сгорания сильно обогащенной смеси, что в итоге засоряет датчик и он начинает неправильно работать.Блестящие отложения появляются из-за большой концентрации свинца в бензине. Обычно в этих случаях желательно заменить устройство, так как свинец уже смог повредить зонд и каталитический нейтрализатор.Беловатые и сероватые отложения тоже ведут к замене датчика, потому как они бывают из-за различных присадок используемых в топливе, что тоже ведет к неисправности прибора.

Чистка и восстановление кислородного датчика

Споры по поводу того, можно ли его очистить идут постоянно. Чистка (восстановление) ортофосфорной кислотой самый часто встречающийся совет. Хотя пытались его очистить и антиржавчиной, и другой химией. Рассказов про это хоть отбавляй, правда насколько это действенно, и происходит ли после этого восстановление работоспособности проверить сложно.

Замачивание

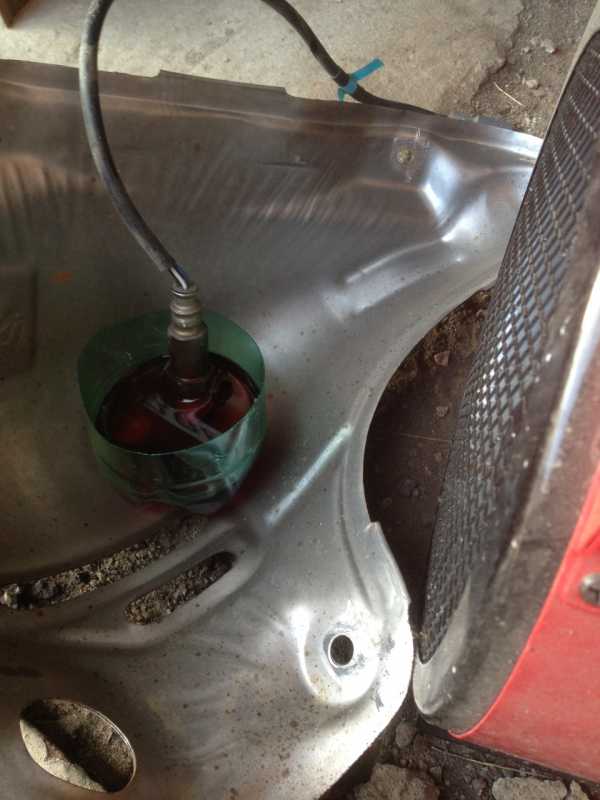

Можно просто замочить в кислоте (не весь целиком, а лишь рабочую его часть). Кто-то довольствуется лишь замачиванием, кого-то результат совершенно не устраивает, и внешне лямбда совершенно не меняется, налет остается там же где и был. Возможно, играет роль процент концентрации кислоты.

Чистка кислотой со снятием защитного колпачка

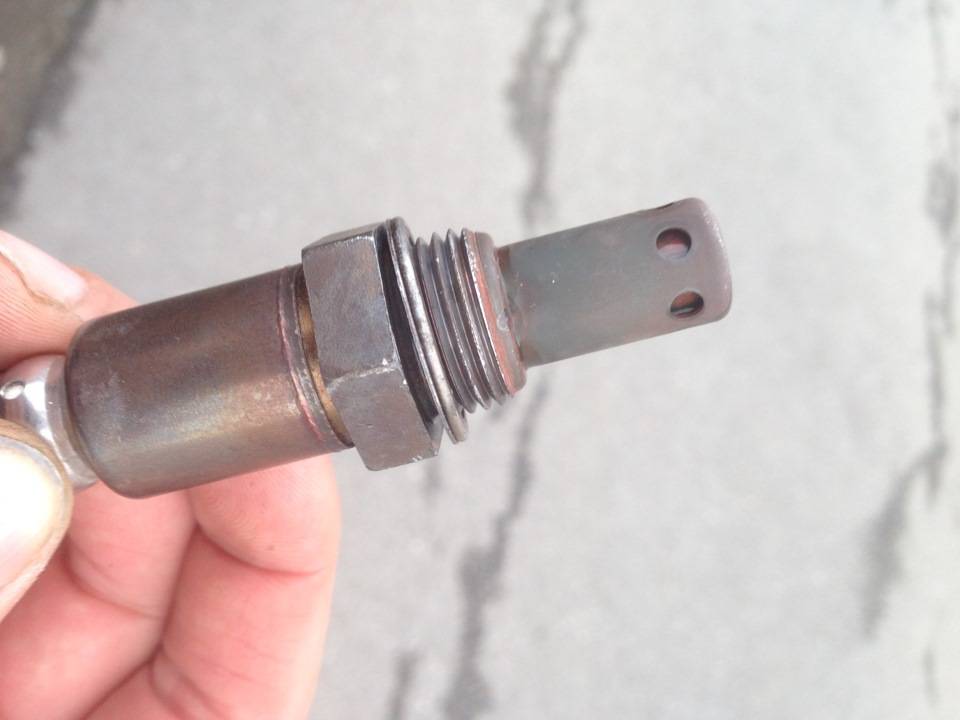

Защитный колпачок необходимо аккуратно снять, не повредив керамическую часть. Мягкой кисточкой промывать до тех пор, пока черный налет не смоется полностью. После этого датчик просушивается, а колпачок крепится обратно с помощью сварки.

Без снятия

Это способ менее хлопотный, и практически исключает возможность повреждения датчика, в момент спиливания колпачка. Периодически обмакивая кислородный датчик все в ту же кислоту, подвергаем наконечник нагреванию на огне. В процессе нагрева может пойти реакция, продукты этой самой реакции можно смывать водой. Процедуру повторяем до тех пор, пока он полностью не очистится от налета.

Какой бы из перечисленных процедур по очистке вы не отдали предпочтение, установка датчика на место покажет, насколько эффективной она была, при этом сразу проверить это тоже сложно. Насколько хорошо прошло восстановление покажет время. Не исключено, что вам придется отправляться за новым датчиком, но вы хотя бы попробовали. ” alt=””>

Продлить срок службы двигателя автомобиля поможет чистка лямбда зонда своими руками. Требования экологии диктуют усложнение систем управления двигателя внутреннего сгорания. Все процессы сгорания топлива должны очень точно контролироваться. Для этого в систему выхлопа внесены разные датчики, контролирующие состав газа, проходящего через нее. Одним из них является лямбда-зонд. Чистка лямбда-зонда (или, как его называют иначе, датчика кислорода) своими руками увеличит его ресурс и улучшит работу мотора.

Чистка и восстановление кислородного датчика

Споры по поводу того, можно ли его очистить идут постоянно. Чистка (восстановление) ортофосфорной кислотой самый часто встречающийся совет. Хотя пытались его очистить и антиржавчиной, и другой химией. Рассказов про это хоть отбавляй, правда насколько это действенно, и происходит ли после этого восстановление работоспособности проверить сложно.

Механическая очистка конвертора

Важно своевременно очищать кислородный датчик, чтобы функциональность авто не была нарушена. Если водитель пренебрегает очисткой зонда, это способствует возникновению проблем работоспособности, снижению производительности из-за неэффективного сгорания

Если водитель пренебрегает очисткой зонда, это способствует возникновению проблем работоспособности, снижению производительности из-за неэффективного сгорания.

Необходимые материалы и инструменты:

1. Очки и рабочие перчатки.
2. Автомобильный подъёмник.
3. Гаечный ключ.
4. WD-40 и бензин.
5. Контейнер.
6. Мягкая хрупкая кисть.
7. Бумажное полотенце.

Чистку лямбда-зонда проводят с обеспечением правил безопасности работ. Автолюбитель должен предварительно надеть перчатки, защитные очки и маску для лица, так как он будет работать с бензином во время процесса восстановления. Последовательность операций:

Припарковать машину в чистом, хорошо проветриваемом и освещённом месте.
Использовать домкрат, чтобы поднять автомобиль и держать его в нужном положении.
Включить ручной тормоз, чтобы автомобиль не двигался, когда будет поднят.
Установить джек-стойки.
Найти кислородные датчики, которые должны находиться рядом с преобразователем. Их может быть разное количество, в зависимости от марки и модели и выпуска. Можно обратиться к руководству пользователя, чтобы узнать точное местоположение

Как правило, один размещён перед каталитическим нейтрализатором, а другой — в выпускном коллекторе.
Распылить лубрикатор на датчики, чтобы легче было открутить закипевшие гайки.
Подождать 10 минут, а затем открутить их от сети с помощью гаечного ключа.
Осторожно собрать лишний бензин в специальный контейнер с плотно закрывающейся крышкой.
Нельзя оставлять датчики на земле или в другом грязном месте.

Необходимо уложить снятые датчики в контейнер и медленно влить в него бензин. Его количества должно быть достаточно для полного покрытия приборов

После этого нужно дать бензину возможность разрушить грязевые отложения, а затем промыть емкость. Если сразу очистить грязь не удалось, контейнер следует оставить в прохладном и сухом месте на ночь.
Утром нужно проконтролировать содержимое контейнера и убедиться, что бо́льшая часть грязи очистилась. Но если что-то осталось, можно взять щётку с мягкой щетиной, окунуть её в бензин и аккуратно промыть зонд.
Дать датчикам полностью высохнуть в течение некоторого времени или быстро высушить их, наложив на них бумажное полотенце.
Установить их обратно в правильное положение, закрутив все болты.
Теперь восстановленный датчик начнёт эффективно работать, что приведёт к увеличению производительности автомобиля.

Химическая обработка поверхности

В интернете существует много ссылок на чистку лямбда-зонда ортофосфорной кислотой — и не только этим средством. Кто-то применял разные химические вещества, обычно используемые для уборки ванных комнат, тарелок и другой кухонной мебели.

Больше всего откликов получила очистка фосфорной кислотой. Она продаётся в магазинах и используется при пайке. Её наливают в стакан и пропитывают ею зонд. Через 15−20 минут темно-каменные отложения становятся сине-зелёными от соли, которая легко смывается водой, благодаря своей растворимости.

После промывки зонд становится чистым и блестящим. Индикатор «check» больше не загорается, а расход топлива нормализуется. Таким образом, чистка лямбда-зонда кислотой эффективна, но требует повышенного уровня безопасности из-за возможности получения химических ожогов.

К сожалению, срок службы кислородных датчиков не превышает пробег в 100 тыс. км. Выход зондов из строя ускоряется за счёт использования некачественного топлива или регулярного перегрева. Простой метод очистки в домашних условиях значительно повышает рабочий ресурс лямбда-зонда.

Чистить старый или купить новый

Вокруг этой темы ходит много разговоров и споров. Чистить лямбда-зонд или нет, каждый автовладелец должен решать сам

Но тут важно учитывать элементарные показатели статистики. Они указывают на то, что далеко не во всех случаях после процедуры очистки кислородного датчика удаётся полноценно вернуть его правильную работоспособность

Иногда контролёры работают непродолжительное время после восстановления либо же продолжают выдавать не совсем корректные результаты, из-за чего электронный блок не способен грамотно формировать топливовоздушную смесь для камеры сгорания. Полагаться на очистку как на панацею от неправильной работы зонда не стоит. Всегда можно попробовать реанимировать датчик. Но также рекомендуется держать в запасе новый исправный датчик кислорода. Если очистка не даст ожидаемого результата, тогда будет проще вставить на место старого датчика новое устройство. Ещё автомобилисты утверждают, что чистка контроллера при более чем 100 тысячах километров пробега вообще бессмысленное занятие. Он отслужил своё, а потому просто выкидывайте датчик и покупайте новый прибор. Это будет проще для всех.

Лучшие цены и условия на покупку новых авто

Лямбда зонд в значительной степени влияет на функционирование важных агрегатов автомобиля. Если не произвести своевременную чистку этой детали, то могут последовать серьезные неполадки, а в некоторых случаях возникнет необходимость в капитальном ремонте.

Иногда причиной неисправности зонда становится сбой в работе инжектора, поэтому вместе с диагностикой лямбда зонда следует проверять еще и систему питания машины. Некоторые автомобилисты задаются вопросом: можно ли самостоятельно его почистить, осмотреть или выполнить замену? Попробуем ответить на них поочередно.

Функции лямбда зонда

Если вы плохо ознакомлены с устройством и местонахождением этого датчика, то лучшим вариантом устранения неполадок, конечно, станет обращение в специализированный автотехцентр, специалисты которого помогут справиться с проблемой. Но при большом желании и наличии времени можно попытаться решить ситуацию своими силами.

Находится лямбда зонд за выпускным коллектором, не доходя до катализатора. Его ключевой функцией считается контроль частоты выхлопа. Не трудно догадаться, что загрязнение детали напрямую связано с его контактом с агрессивной средой. Так, отработанные газы и примеси со временем накапливаются на приборе, мешая в дальнейшем корректному измерению показателей.

Неверные сведения направляются в блок управления мотором, где зажигается сигнал о неисправности силовой установки. Регулярная чистка датчика позволяет избежать дорогостоящего ремонта или покупки нового элемента.

Признаки засоренности лямбда зонда

На практике выявить подобные неприятности крайне сложно, иногда даже профессионалы проводят множество времени в поиске проблемы. Выделяют несколько факторов, косвенно указывающих на неполадки в лямбда зонде.

— значительное повышение расхода топлива,

Как почистить лямбда зонд?

Главной целью очищающих процедур – снятие осевшей сажи и загрязнений, что позволит восстановить нормальное состояние компонента. В процессе применяют химические составы и чистящие вещества на основе абразивных материалов, а также газовые горелки. В качестве доступного и наиболее простого метода чистки используют ортофосфорную кислоту, которая свободна в продаже в автомагазинах.

Чтобы удалить налет, нужно налить кислоту в высокую емкость и окунуть в нее зонд, заранее демонтированный с транспортного средства. Держать деталь следует в течение 1-2 часов, а затем тщательно промыть его водой. После высыхания необходимо установить устройство на прежнее место. Завершающим этапом считается сброс ошибок.

Как понять, что лямбда-зонд вышел из строя и заменить его: советы автолюбителей

1. Если лямбда-зонд неисправен, заметны нарушения в работе двигателя.

«Основная функция лямбда-зонда заключается в определении окиси углерода в выхлопных газах того или иного транспортного средства. С учетом данных, получаемых от датчика кислорода, регулируется подача топлива в цилиндры. Когда лямбда-зонд неисправен, нарушения в работе двигателя очевидны: слишком большой расход топлива, специфический запах после глушения и т. д. Менять на резистор бессмысленно, поскольку компьютер воспринимает постоянное сопротивление резистора за неисправность».

2. Основной признак поломки лямбда-зонда – набор скорости.

«При неисправности лямбда-зонда обнаружил несколько характерных моментов (повышенные обороты, большой расход бензина и т. д.). Но самым явным признаком для меня стал набор скорости: авто сперва разгоняется, потом затыкается, и так снова и снова. Такое ощущение, что газ сбрасываешь, а потом опять выжимаешь. После замены датчика все описанные проблемы, в том числе и с набором скорости, исчезли».

3. Замена лямбда-зонда должна быть обоснованной.

«Хочется сказать о том, что вероятность деформации проводов намного выше вероятности поломки самого датчика. При первых подозрениях в поломке лямбда-зонда следует разъединить разъем, внимательно его осмотреть, а также обследовать провода на предмет их целостности. В местах входа в разъем провода часто пережимаются и теряют свою функциональность. После этого необходимо проверить работу датчика, а именно: измерить напряжение в различных режимах работы двигателя».

4. При замене лямбда-зонда нужно учитывать один очень важный нюанс.

«Процесс замены датчика нельзя назвать сложным, но он требует определенной подготовки. Самая важная часть предшествующего работе процесса – подготовка специального ключа на 22 с прорезью, который понадобится, чтобы снять датчик.

Без такого приспособления лямбда-зонд может не поддаться. Стандартный рожковый ключ, как правило, не позволяет захватить основание датчика из-за наличия возле него отливов на выпускном коллекторе. При отсутствии отливов ключом можно повредить грани у гайки датчика, ведь она сильно прикипает к выпускному коллектору и изготовлена из довольно мягкого металла.

Столкнувшись с данной проблемой, я узнал, что оригинальный ключ для автомобиля «Хонда» стоит больше 70 евро, потому решил изготовить приспособление для снятия лямбда-зонда самостоятельно.

Расскажу, как. Во-первых, взял накидной ключ на 22 и приварил к нему гайку на 30. После этого на ключе и приваренной к нему гайке сделал сквозную прорезь на одном боку. Она нужна для того, чтобы заводить внутрь ключа и гайки провода лямбды, ведь разъем на концах проводов датчика кислорода не проходит через накидной ключ на 22.

Итак, разъем лямбда-зонда нужно продеть через дополнительный накидной ключ на 30, который уже прикреплен к гайке на 30, приваренной к ключу на 22. Этими двумя ключами можно отвернуть даже наглухо закрепленную лямбду. Получается просто, экономно и эффективно».

5. Лямбда-зонд можно заменить своими руками.

«У меня получилось заменить лямбда-зонд на своем автомобиле самостоятельно.

Оригинальной устройство было однопроводным, и на замену я также купил однопроводной лямбда-зонд фирмы Bosh.

Опишу алгоритм замены:

• Нагреваем двигатель (так будет легче открутить винты крепления крышки выпускного коллектора и сам датчик).
• Отключаем «минус» аккумулятора.
• Разъединяем разъем подключения лямбды.
• Анализируем ситуацию: смотрим, можно ли выкрутить лямбда-зонд и есть ли подходящий для этих целей инструмент (о том, как изготовить приспособление для снятия лямбды читайте чуть выше).
• Выкручиваем датчик. Пробуем установить замену, проверяем, подходит ли резьба, смотрим на глубину вкручивания.
• На расстоянии 15 см от корпуса лямбда-зонда отрезаем провода. Действия, описанные в этом пункте и в следующем актуальны для случаев, если вы имеете дело с неоригинальным датчиком.
• Соединяем провод нового датчика с проводом от старого лямбда-зонда. В стандартную комплектацию к устройству обычно входит соединительная трубка размером 2-3 см. Провод нового датчика вставляем в термотрубку, которая также входит в комплект.

Зачищаем провода (не более 1 см) и вставляем в трубку с двух сторон. Затем сжимаем трубку максимальным усилием и проверяем надежность соединения. В конце термотрубку следует завести на место соединения и прогреть эту область при помощи зажигалки (не забывайте вращать соединение в процессе нагрева).

• Закручиваем новый датчик, присоединяем разъем.
• Устанавливаем защитную крышку коллектора.
• Подключаем «минус» аккумулятора, включаем двигатель, а затем проверяем его работу».

Причины, приводящие к неисправности лямбды

К поломкам кислородного датчика могут привести следующие причины:

• одна из основных причин, особенно актуальная в нашей стране — низкое качество бензина, высокое содержание свинца в нем. Увы, качество бензина на заправке проверить невозможно;
• попадание на корпус кислородного датчика тормозной или охлаждающей жидкости;
• попытка почистить зонд без знания дела, или не предназначенными для этого средствами.

Вообще, кислородный датчик является деталью одноразовой, и не должен подвергаться попыткам очистки, промывки, и прочим манипуляциям, цель которых — восстановление работоспособности. Но, тем не менее, его чистка — процедура весьма распространенная.

Принцип работы лямбда-зонда

Контрольный датчик измеряет оставшийся кислород в выхлопе. Сигнал датчика используется блоком управления двигателя для регулировки состава смеси. Датчик преобразует в электрический сигнал данные о том, сколько кислорода содержится в выхлопных газах. При обнаружении изменений замеров зонд передаёт электрический сигнал контроллеру, а затем сравнивает с сохранёнными значениями в памяти.

Если они не соответствуют базовым, блок регулирует количество впрыска топлива. Этим обеспечивается эффективность двигателя, экономия бензина и снижение вредных выбросов.

Функциональные возможности:

• обеспечивает идеальную генерацию топливной смеси;
• гарантирует оптимальные условия работы каталитического нейтрализатора;
• уменьшает вредные выбросы;
• поддерживает расчётное потребление топлива.

Каждый автомобиль с регулируемым каталитическим нейтрализатором имеет, по крайней мере, один лямбда-датчик. Современные авто требуют установки не менее двух датчиков. Мотоциклы также оснащены этими механизмами.

Внутреннее устройство датчика:

1. Металлический контакт, для подключения соединяющих разъёмов.
2. Диэлектрическое уплотнение с воздушным отверстием для безопасности.
3. Закрытый циркониевый электрод внутри керамического наконечника, с нагревом до температуры в диапазоне 300−1000 ос.
4. Щиток для газов.

https://youtube.com/watch?v=fz8ZHmDX6pE

Виды

Чтобы датчик получил электронный сигнал о составе выхлопного газа, внутри него встроен специальный твёрдый электролитический элемент. И в зависимости от того, из какого материала состоит эта деталь, лямбда-зонды бывают следующих видов.

Циркониевый

Это самый популярный тип кислородного датчика. Изготавливается на основе диоксида циркония (ZrO₂). Также в состав этого датчика входит керамическая составляющая, легирована оксидом иттрия. Сверху он покрыт платиновыми электродами, которые играют защитную роль, а также проводят электрические импульсы. Платиновые пористые электроды дополнительно являются катализатором окислительных восстановительных реакций.

Внешняя часть циркониевого датчика взаимодействует с нагретыми выхлопными газами, а внутренняя – с окружающим воздухом. Лямбда-зонд хорошо защищён от воды, но в него попадает немного воздуха (это необходимо для корректной работы).

Принцип работы циркониевого лямбда-зонда основан на работе гальванического (либо твёрдооксидного) топливного элемента с твёрдым электролитом. Такой датчик может выявить только относительное количество кислорода в топливе.

Обращу ваше внимание, что такой датчик начинает проводить импульсы только при его нагреве более 300-400°C. И таким образом, если указанная температура не будет достигнута, то циркониевый датчик будет выдавать ошибку, пока не прогреется

Керамический изолятор с нагревателем позволяет лямбда-зонду прогреться быстрее. Датчик из циркония устанавливается перед каталитическим нейтрализатором.

Титановый

Такой лямбда-зонд визуально похож на вышеуказанный, но начинка здесь сделана из диоксида титана. При изменении количества кислорода в смеси изменяется проводимость титанового наконечника. Сигнал об этом поступает в электронный блок управления.

Отмечу, что титановый датчик начинает работать при температуре от 700°C, поэтому здесь установлен нагреватель. Титановый лямбда-зонд работает без доступа кислорода из атмосферы.

Поскольку титановый кислородный датчик имеет сложный механизм, он стоит дорого, поэтому этот датчик среди автолюбителей не так популярен. Но, несмотря на это, их включают в конструкцию многих продаваемых машин.

Далее рассмотрим, чем отличаются лямбда-зонды по своей конструкции.

Узкополосный и широкополосный

Узкополосный не может выявить малые отклонения в содержании кислорода. По-другому он называется двухточечным. Он определяет количество кислорода в выхлопном газе. Он применяется только на входе и выходе, когда как широкополосный устанавливается только на входе.

Широкополосный датчик – это более современный тип кислородного датчика. Он может не только выявлять, богатая или бедная смесь подаётся в двигатель, а также величину отклонения от эталонных значений.

А широкополосный тип датчика дополнительно имеет 2 ячейки: измерительную и насосную. Конструкция датчика держит постоянное напряжение. В измерительном блоке имеется газ, коэффициент избытка кислорода (λ) в котором равен единице. Когда ДВС работает на обеднённой топливной смеси, то насосная камера выносит лишний кислород наружу, а если на обогащённой, то происходит пополнение смеси кислородом из внешней атмосферы. То есть, когда в смеси – избыток кислорода, то напряжение возрастает, а при недостатке O2 — уменьшается. Значение силы тока здесь является детектором коэффициент избытка кислорода в отработавших газах. Напряжение здесь всегда стремится к эталонному значению (450 мВ).

Воздух проходит здесь через диффузионный зазор. Для перемещения кислорода внутрь и наружу меняется направление тока, а его значение пропорционально объёму газа.

Широкополосный датчик работает только при температуре более 600°C, этому способствует установленный в него нагревательный элемент. Устройство выглядит в виде электрода с двумя концами, которые контактируют с отработавшими газами и атмосферой.

Широкополосный датчик определяет коэффициент избытка воздуха точнее и быстрее и точнее, чем узкополосный: от 0,7 до 1,6. Это обеспечивается сенсорными и накачивающими ячейками.

По конструкции

По конструкции датчики различаются по количеству проводов и наличию нагревателя. Если лямбда-зонд не имеет нагревателя, то используется один или два провода. Если с нагревателем, то количество проводов 3-4.

Более старые версии кислородных датчиков были без нагревательного элемента, они разогревались от выхлопных газов через длительное время после запуска мотора. Более новые модели датчиков имеют в наличии нагреватель, поэтому он начинает работать гораздо быстрее.

Что такое лямбда-зонд, для чего он нужен и почему так важно, что был он исправен?

Лямбда-зонт (его также часто называют кислородный датчик) – это специальный датчик-контроллер, который измеряет (оценивает) оставшийся в несгоревшей топливной смеси (выхлопных газах) автомобиля объем кислорода, сравнивает его с номинальными значениями и посылает полученные в результате этого сравнения данные в блок управления (БУ) топливной системой. Блок управления, в свою очередь, в целях оптимизации состава горючей смеси увеличивает или уменьшает объем подаваемого в камеру сгорания топлива, влияя тем самым на содержание вредных веществ в выхлопных газах, динамику авто, устойчивость работы силовой установки и прочие характеристики.

Отсюда очевидно – если датчик кислорода неисправен, то есть посылает в БУ неверную информацию, то и подача топлива/кислорода будет производиться с ошибками. Как следствие, машина начнет много «есть», плохо разгоняться, нестабильно работать и сильно загрязнять окружающую среду (больше, чем это позволяют делать принятые нормы экологичности). Не допустить же такую ситуацию можно лишь с помощью своевременной замены вышедшего из строя датчика либо его очистки в случаях, когда она допустима, – сам датчик, его основа не повреждены, а неправильную работу провоцируют скопившиеся на нем загрязнения (свинцовые отложения и сажа).
