Как подключить ЮСБ к магнитоле, Bluetooth AUX и другие решения

Ошибки и проблемы

Если после многочисленных, проделанных вами попыток подсоединить телефон через различные USB носители к магнитоле результата не обнаруживается, проделайте следующие действия:

  1. Поломка переносного кабеля. Чтобы проверить, исправен ли ваш USB- кабель (это касается и блютуза), воспользуйтесь другими устройствами, считывающими или обменивающимися информацией. Если ваш блютуз прекрасно «общается» с компьютером, а кабель также беспрепятственно распознается компьютером, проблема точно кроется в чем-то другом;
  2. Возможно проблема в разъеме магнитолы. Чтобы в этом убедиться, поступайте, как в первом случае, воспользуйтесь другими flash-устройствами;
  3. Очень редко, но возможно, магнитола просто не поддерживает программное обеспечение вашего телефона;
  4. Телефон содержит вирусы. Не следует исключать такую вероятность, зачастую flash-устройства просто отказываются переносить вирусные файлы, ведь так сбиваются основные настройки системы.

Какой бренд автомагнитол лучше?

Существуют десятки брендов, но мы выделим 4 из них, которые производят самые лучшие автомагнитолы:

Pioneer

Продукция Pioneer немного дороже аналогов, но это один из лучших брендов автомобильных стереосистем. Японская компания продает базовые CD-ресиверы и Bluetooth-устройства. Некоторые синхронизируются со всеми вашими приложениями. Это означает, что можно проверить свой календарь, отправить электронную почту или просмотреть изображения прямо с панели.

Линия AVH особенно популярна, предлагает свободу потокового аудио или видео и технологию Siri Eyes Free.

JVC

Автомобильные стереосистемы JVC не имеют больших дисплеев, как Pioneer. В асортименте есть CD-магнитолы и с Bluetooth. Большинство моделей имеют порты USB, поэтому можно воспроизводить музыку прямо с флешки.

Радует также разнообразие функций. Часто есть дистанционное управление для пассажира с заднего сидения.

Alpine

Бренд обеспечивает лучшее качество звука в сочетании с удобством использования. Как правило, тереосистемы Alpine поддерживают Bluetooth для простого подключения к устройствам.

Alpine не имеет такой обширной линейки продуктов, как JVC и Pioneer. Тем не менее, устройства продаются по разумной цене и обеспечивают отличное качество звука.

Sony

Эта крупная и очень известная японская компания знает, как делать хорошую электронику. Автомобильные стереосистемы — не исключение.

Магнитолы Sony отличаются своим дизайном: стильные, минималистичные и современные. Многие из них являются сенсорными, а большинство поддерживают Bluetooth.

Из других преимуществ — быстрое подключение к устройствам и чистое звучание.

Где продаются

Найти в продаже любой блютуз адаптер можно в специализированных магазинах электроники (пример — Мвидео) или в магазинах автозапчастей. Перед покупкой необходимо проверить устройство и убедиться, что оно соответствует автомагнитоле и сможет работать вместе со смартфоном.

Найти в специализированных магазинах или купить на Алиэкспресс – решает только автовладелец, а рынок предоставляет огромный выбор разнообразных адаптеров, среди которых можно найти именно то, что необходимо и будет отвечать всем требованиям и нормам.

Итог можно подвести следующий: чтобы подобрать блютуз адаптер для автомагнитолы требуется точно знать, что от него требуется и для каких именно целей он нужен, а выбрав подходящий – нужно проверить характеристики, чтобы он работал долгое время, не требуя замены, и полностью выполнял свои функции.

Руководство, как сделать USB-вход в автомагнитоле

Почти все современные автомобили укомплектованы автомагнитолой. Многие водители не хотят менять ее на новое китайское устройство ради того, чтобы получить USB-вход. Для того, чтобы была возможность слушать музыку с флешки, к штатной магнитоле нужно присоединить USB-адаптер (автор видео — oleg ko).

Подготовка

Не займет много времени, но нужно обладать некоторыми знаниями по радиотехнике и уметь пользоваться паяльником. В первую очередь нужно приобрести МР3-плеер, который может читать флешки и карты памяти

Важно, чтобы на нем был выход для наушников. Это необходимо для того, чтобы можно было снимать аудио-сигнал

Можно воспользоваться FM-триммером, который оборудован аудио-выходом. Преимущество триммера в том, что в комплекте с ним идет дистанционный пульт управления.

Этапы

Купив подходящее устройство с аудио выходом, и приготовив необходимые инструменты, можно приступать к работе.

Подключение состоит из следующих этапов:

Вынимаем устройство и извлекаем из него лентопротяжный механизм или CD-привод.
Положительный провод питания от плеера припаиваем к контакту магнитолы. После включения должно появиться напряжение 9 или 12 В.
Для МР3-плеера нужно включить в схему преобразователь напряжения с 12 Вольт на 5 Вольт. В триммере он встроенный.
Для подключения звука необходимо взять экранированный провод и подсоединить с его помощью к аудио выходу плеера. Если нет такого провода, тогда нужно на плате найти предварительный усилитель, именно к нему идет провод, который нам нужен.
Находим на микропроцессоре выход аудио сигнала. Выпаиваем конденсаторы, а на их место подаем аудио сигнал с плеера.
Теперь устанавливаем плату МР3-плеера

При этом следует соблюдать осторожность, чтобы не избежать короткого замыкания.
Сделать USB входом можно отверстие на панели, где вставлялись диски или кассеты.
Кнопки для управления плеером выводим к клавишам управления расположенным на передней панели.
Далее осталось собрать штатную ее на место.

Теперь можно слушать музыку с цифровых устройств через USB-порт, сделанный своими руками. Для этого нужно включить режим ТАРЕ или AUX. Управление треками осуществляется либо с помощью кнопок на панели, либо пультом, если использовался FM-триммер.

FM-трансмиттер

Тип адаптера в виде FM-трансмиттера очень популярен в России среди автолюбителей. Этот адаптер сопрягается с прикуривателем. Разрешает прослушивать музыку, принимать звонки со смартфона, слушать радио. Огромный минус адаптера – он постоянно должен быть подключен к прикуривателю. Дополнительными неудобствами являются:

  • Не эстетичный вид (он громоздкий);
  • Пересечение FM-волн – во время движения, если автомобиль рядом слушает ту же волну, будут помехи и шипение.

Популярность приемника обусловлена низкой ценой и наличием данного вида блютуз адаптера на заправках, магазинах автотоваров, радиорынках.

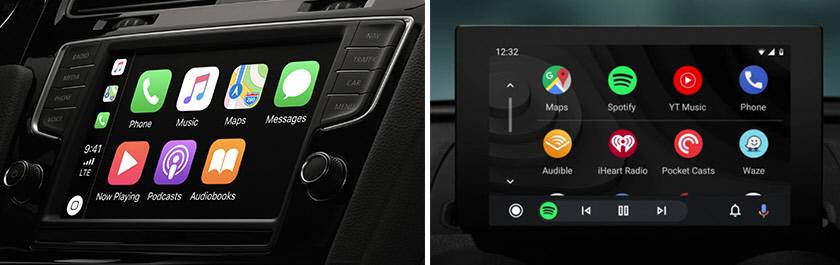

Apple CarPlay и Android Auto

Ну это лучшее решение на сегодняшний день. Если в вашем автомобиле есть есть поддержка Apple CarPlay и Android Auto, то вы не просто можете слушать музыку со своего Айфона, или смартфона на Android, а выводить на экран головного устройства необходимые приложения: карты, подкасты, аудиокниги, мессенджеры, календарь, телефон. Так же можно использовать голосовой поиск.

Поддержка Apple CarPlay и Android Auto должна быть со стороны штатного головного устройства, или автомагнитолы. Некоторые популярные производители, такие как Gazer, Pioneer, ALPINE, Kenwood, SONY, JVC уже выпустили магнитолы с поддержкой этих функций.

Что касается автомобилей (штатных устройств), то поддержка Apple CarPlay и Android Auto начала появляться в автомобилях с 2016 года. Но все зависит от марки, модели, комплектации. На данный момент эту функцию поддерживают уже более 500 моделей автомобилей. Много моделей от Audi, BMW, Ford, Honda, Hyundai, Chevrolet, Citroen, Mazda, Mitsubishi, Nissan, Subaru, Skoda, Toyota и другие. Странно, что в этом списке нет Мерседеса.

Полный список поддерживаемых автомобилей указан на сайте https://www.android.com/auto/ и https://www.apple.com/ru/ios/carplay/. Там же можно более подробно ознакомитmся с данными функциями.

  • Поддержка со стороны iOS устройств: все iPhone начиная с iPhone 5.
  • Поддержка со стороны Android устройств: начиная с Android 5 и до Android 9 нужно установить приложение Android Auto с Google Play. В Android 10 функция Android Auto встроенная в систему.

Телефон к автомобилю подключается по кабелю. На некоторых устройствах есть возможность беспроводного подключения. Ну и насколько я понимаю, возможность беспроводного подключения зависит так же от самого автомобиля (комплектации). В любом случае, телефон все равно придется ставить на зарядку, так как эта функция будет сильно садить батарею. Разве что в автомобиле есть еще и беспроводная зарядка, тогда вообще можно обойтись без проводов.

Послесловие

Очень сложно в одной статье рассказать о всех возможных решениях, и всех нюансах. По той причине, что есть очень много разных штатных головных устройств и магнитол. Конечно же все они сильно отличаются своим функционалом и возможностями. Я показал в большинстве случаев универсальные решения, которые можно использовать практически со всеми устройствами, и слушать музыку с телефона в любой машине. Так же я рекомендую изучить информацию конкретно о своей магнитоле. Просто наберите ее модель в поиске и почитайте описание на сайтах, посмотрите технические характеристики, видео на Ютубе.

9

Сергей

Полезное и интересное

Способы подключения

Итак, на любой магнитоле должны присутствовать как минимум два USB порта:

  • спереди гу располагается mini usb;
  • тыльная часть содержит стандартный usb.

Таким образом, воспользовавшись проводом или переходником, можно подключить свой телефон к магнитоле. Если объект не распознается, читайте дальше. То же самое проделываем и с AUX входом. Для всех этих операций необходим специальный аудиокабель (или простой USB) с таким же разъемом. Приобрести его можно во всех специализированных магазинах.

Однако же, если телефон не видит AUX магнитолы и стандартные, вышеприведенные способы подключения для вас не подходят, возможно проблема кроется в самой системе, или поврежден кабель/USB. Тогда это требует детального разбора.

Основные назначения

Блютуз адаптер для автомагнитолы реализует пару-тройку основных функций:

  1. Выполняет роль посредника между носителем файлов (любой портативный гаджет с файловой системой) и системой воспроизведения аудиофайлов.
  2. Поставив адаптер в авто, обеспечивается беспроводная связь с сопряженным девайсом, не требующая использовать руки для взаимодействия с девайсом.
  3. Позволяет слушать музыку и включать видео, обмениваться данными, настраивать и слушать любимую FM-волну радиостанции.

Некоторые блютуз модули для автомагнитолы оснащены и большим числом функций. Все зависит от выбранной модели.

Предназначение

Адаптер для магнитолы имеет несколько основных предназначений:

  1. Bluetooth для автомагнитолы выступает посредником между носителем файлов (планшет, смартфон, ноутбук) и аудиосистемой.
  2. Установив адаптер в машину, водитель обеспечивает беспроводную связь с гаджетом, освобождая свои руки.
  3. Автомобильный bluetooth адаптер дает возможность обмениваться файлами, воспроизводить видео и слушать музыку, кроме того он подходит и для радио.

Некоторые блютуз адаптеры для автомагнитол оснащены более широким функционалом, который зависит от модели.

Преимущества и недостатки использования

MP3 адаптер для штатной магнитолы имеет сразу несколько преимуществ:

  • подходит для большинства устройств с выходом AUX;
  • обеспечивает стабильное соединение и высокое качество аудио;
  • компактный;
  • можно выбрать дизайн и оформление по вкусу;
  • подходит для самостоятельного подключения и настройки.

Единственный существенный недостаток заключается в том, что ЮСБ адаптер для штатной магнитолы занимает собой разъем аудиовыхода.

Как подключить смартфон через AUX-вход

h2<dp>1,0,0,0,0—> p, blockquote<dp>5,0,0,0,0—>

Подключение телефона через AUX-вход автомагнитолы является самым простым и доступным способом соединения.

p, blockquote<dp>6,0,0,0,0—>

Большинство современных автомобильных магнитол имеют линейный, или AUX, вход. Стандартное значение амплитуды сигналов по этому входу составляет от 250 mV до 1 Volt. Амплитуда сигналов выхода смартфона на наушники  — более 1 Вольта. Таким образом, выходного сигнала наушников вполне достаточно, чтобы «раскачать» усилитель автомобильной магнитолы на полную мощность.

p, blockquote<dp>7,0,0,0,0—>

Для того, чтобы произвести подключение, необходимо приобрести аудиокабель. Современные смартфоны, в основном, оборудованы стандартным Jack-выходом на наушники. Android-телефоны имеют 4-х контактный Jack, крайний тонкий контакт которого служит для подключения микрофона. Он совместим со стандартным 3-х контактным Jack-разъемом, в котором нет микрофонного входа. В большинстве автомагнитол имеется 3,5 мм AUX-вход. Длина кабеля обычно выбирается от 1,0 до 2,0 метров. Длинный кабель необходим, если управлять play-листом будет пассажир, расположенный на заднем сидении.

p, blockquote<dp>8,0,0,0,0—> adsp-pro-1—>

AUX-соединение имеет следующие преимущества:

p, blockquote<dp>9,0,0,0,0—>

  • универсальность;
  • управление последовательностью воспроизведения с мобильника, на котором можно создать уникальный плейлист, в том числе, из видеофайлов;
  • простота управления на сенсорном экране телефона;
  • с помощью AUX-режима можно организовать громкую связь в автомобиле;
  • возможность воспроизведения на простых магнитолах.

К недостаткам соединения относятся:

p, blockquote<dp>10,0,0,0,0—>

  • необходимость корректировки уровней выходного сигнала смартфона и громкости магнитолы;
  • во время воспроизведения через AUX-вход телефон не подзаряжается посредством USB (не рекомендуется ставить на зарядку устройство, подключенное через AUX-вход, в связи с возможностью  выхода из строя его звукового усилителя);
  • прерывание воспроизведения музыки во время звонков и разговоров по телефону;
  • в некоторых автомагнитолах AUX-вход находится на задней панели.

p, blockquote<dp>11,0,1,0,0—>

Если амплитуда выходного сигнала с телефона будет более 1 Вольта, это может привести к нелинейным искажениям (обычно в виде хрипа звука), формируемыми входными каскадами AUX-входа. При согласовании уровней необходимо установить уровень громкости мобильного устройства в минимальное положение, громкость автомагнитолы – в максимальное. Затем включают воспроизведение музыки на телефоне, и увеличивают громкость на мобильном устройстве до достижения максимального уровня звучания в динамиках автомобиля.

p, blockquote<dp>12,0,0,0,0—>

p, blockquote<dp>13,0,0,0,0—>

При воспроизведении через AUX-вход, на автомагнитоле должен быть установлен соответствующий режим.

p, blockquote<dp>14,0,0,0,0—>

Видео — активация режима AUX в магнитоле SWING Skoda Octavia:

p, blockquote<dp>15,0,0,0,0—>

p, blockquote<dp>16,0,0,0,0—>

Очевидные минусы

Описанный адаптер для магнитолы тоже имеет свои преимущества и недостатки. Главное его достоинство — он качественно воспроизводит звук.

К числу прочих преимуществ можно отнести следующее:

  • стабильная работа;
  • высокое качество передачи информации;
  • возможность работы с любыми автомагнитолами (при условии, что у них есть работающий радиовыход);
  • относительные небольшие размеры устройства.

Последнее особенно важно, поскольку благодаря этому ЮСБ-адаптер не занимает много места и не мешает вождению. Но у этого устройства есть и очевидные минусы

Например, более высокая цена (но только по сравнению с другими устройствами). Хотя, учитывая качество звучания, она оправдана

Но у этого устройства есть и очевидные минусы. Например, более высокая цена (но только по сравнению с другими устройствами). Хотя, учитывая качество звучания, она оправдана.

Прибор не все автомобилисты считают эстетичным. Для кого-то этот момент не имеет значения. Но есть и те, кто считает, что адаптер для японских автомагнитол должен быть таким же стильным, как и автомобиль. Поэтому этот момент надо учитывать. Также USB Bluetooth адаптер — это постоянно занятый и аудиовыход магнитолы.

Недостатков у этого устройства не так много, и они полностью компенсируются его преимуществами.

Подключение через Блютуз к магнитоле

Предлагаю изучить пошаговую инструкцию о том, как с лёгкостью подключиться через Блютуз к магнитоле и применить полученные знания на практике! В первую очередь, создадим пару между смартфоном и магнитолой. Оба устройства должны иметь встроенный Блютуз-адаптер, быть видимыми друг для друга.

#1 Настройка Блютус на телефоне

Прежде чем начать подключение телефона к магнитоле в автомобиле через Блютуз, убедимся в том, что Bluetooth на смартфоне включен. Эти действия практически идентичны для iPhone и Android:

Зайти в настройки и проверить параметр «Bluetooth».

Отметить в настройках, чтобы смартфон был всё время в зоне видимости

Часть смартфонов настроены таким образом, что они остаются в сети лишь несколько минут.
Важно: если соединение с магнитолой не установить в течение некоторого времени, телефон также может выйти из зоны видимости. Первый раз я промучился с этим вопросом очень долго, забыв о данном нюансе.

#2 Проверка магнитолы

Теперь проверим, готова ли магнитола к подключению к телефону. В большинстве машин есть кнопка «Bluetooth» для запуска обнаружения гаджетов. В некоторых машинах для этого используются голосовые команды.

А однажды, когда я пытался помочь другу решить данную задачу – то нам не помогал ни один способ. Оказалось, что требовалось активировать меню на экране и следовать инструкциям там. При возникновении таких сложных ситуаций, чтобы выяснить, как на магнитоле в машине включить Блютуз, следует почитать руководство к авто. Этот раздел обычно называется «передача звука с телефона на аудиосистему» или «подключение устройств к информационно-развлекательной системе».

Кстати, даже если в вашей машине нет встроенного беспроводного адаптера, вы все равно можете подключить смартфон к автомагнитоле. В этом случае подключается внешний USB-Bluetooth модуль. Стоит он недорого (от 150 до 500 рублей), и выглядит как флешка.

#3 Подключение

Для подключения есть два варианта: поиск телефоном магнитолы и наоборот. В первом случае, выбираем в смартфоне свою магнитолу из всего списка гаджетов вокруг. Я, к примеру, регулярно вижу чей-то компьютер и пару чужих наушников.

Во втором варианте запускаем обнаружение на магнитоле и следуем инструкциям на экране – у разных моделей они отличаются.

  1. После соединения на экране появится пароль.
  2. Чтобы подключить Блютуз к магнитоле в машине, введите пароль на экране телефона, и тогда и они будут сопряжены.
  3. Если экрана нет, то информацию о пароле можно найти в руководстве. Многие авто снабжены стандартными вариантами, вроде «111» или «1234».

Если машина старой модели или подержанная, то подключение с первого раза может не произойти по причине плохой совместимости или сбоев в работе устройств. При любых проблемах все действия тщательно повторяем заново.

Теперь гаджет подключён к аудиосистеме и связан с магнитолой. А у нас появляются две замечательные возможности:

  • принимать звонки через аудиосистему машины.
  • слушать музыку из памяти телефона или из интернета.

Более подробно о каждой из них мы и рассказываем ниже!

Кстати, подробно про блютуз адаптер для автомагнитолы мы рассказывали в другой нашей статье.

Откуда взялись вспомогательные входы?

Автомобильные стереосистемы имеют вспомогательные входы в течение очень долгого времени, поэтому может возникнуть соблазн отказаться от технологии как устаревшей. Фактически, 3,5-миллиметровое вспомогательное гнездо на передней панели вашего автомобильного стереосистемы основывается на технологии, которая практически не изменилась с 1960-х годов.

Входы AUX в автомобильных радиостанциях в основном представляют собой аналоговые соединения, которые на протяжении многих лет назывались телефонными разъемами, стерео разъемами, разъемами для наушников и множеством других имен. Один и тот же базовый тип штепсельной вилки был использован для подключения всего от телефонов, к электрогитарам и микрофонам, к наушникам и все между ними.

Техническим термином для такого типа aux-соединения является TRS или TRRS, которые обозначают Tip, Ring, Sleeve и Tip, Ring, Ring, Sleeve, соответственно. Эти имена, в свою очередь, относятся к физическим металлическим контактам, присутствующим в конкретном дополнительном входе.

Большинство автомобильных аудиосистем включают TRS-соединение, которое предназначено для облегчения передачи аналогового аудиосигнала с вашего телефона или любого другого аудиовыхода на головной блок вашего автомобиля точно так же, как вы можете подключить набор наушников.

Есть некоторые проблемы с этим типом аудиосоединения, и при запуске аналогового сигнала для крошечных наушников в стереосистему можно столкнуться с некоторыми проблемами с качеством звука. Использование линейного выхода вместо наушников или динамиков или использование цифрового USB-соединения вместо аналогового дополнительного соединения – оба способа решить эту проблему.

Однако просто подключить разъем для наушников телефона или MP3-плеера к вспомогательному входу стереосистемы – это вариант, который отлично подходит для многих людей. Поскольку соединение является аналоговым, нет сжатия, связанного с перемещением аудиосигнала с телефона на стереосистему. Поэтому, когда ЦАП в вашем типичном смартфоне не может быть оптимизирован для такого типа использования, как хороший стереофонический ЦАП, есть вероятность, что вы даже не заметите разницы.

Где продаются

Найти в продаже любой блютуз адаптер можно в специализированных магазинах электроники (пример — Мвидео) или в магазинах автозапчастей. Перед покупкой необходимо проверить устройство и убедиться, что оно соответствует автомагнитоле и сможет работать вместе со смартфоном.

Найти в специализированных магазинах или купить на Алиэкспресс – решает только автовладелец, а рынок предоставляет огромный выбор разнообразных адаптеров, среди которых можно найти именно то, что необходимо и будет отвечать всем требованиям и нормам.

Итог можно подвести следующий: чтобы подобрать блютуз адаптер для автомагнитолы требуется точно знать, что от него требуется и для каких именно целей он нужен, а выбрав подходящий – нужно проверить характеристики, чтобы он работал долгое время, не требуя замены, и полностью выполнял свои функции.

Подведем итоги

Как видно, AUX  (аукс, аух) в автомобиле является простым и удобным решением. Если  возможности ГУ ограничены, USB отсутствует или вышел из строя,  тогда АУКС выход позволяет слушать музыку на магнитоле с плеера телефона или планшета через динамики авто.

Даже с учетом того, что USB-подключение способно обеспечить лучшее качество звука и управлять медиатекой  в этом случае проще, AUX IN можно использовать с любыми портативными аудиоустройствами, реализовать  проводное подключение  можно быстро и дешево. По этой причине вместо замены штатной магнитолы или покупки более современного устройства вполне можно слушать музыку в машине через AUX.

Грамотный подход позволяет расположить провода так, чтобы они не мешали водителю, а также организовать подключение используемого мобильного устройство к зарядке, что дает возможность прослушивать музыку почти так же удобно, как и через USB подключение.

Хочу показать на примере своей старой магнитолы, как вывести AUX, чтобы можно было подключить Ваш телефон или плеер, ну или любое другое аудио устройство.

Давайте заглянем в блок схему магнитолы, которую можно найти в Serviсe manual. В которой узнаем, что именно нам нужно. Так как переделка наша будет основываться на подмене выхода AM/FM тюнера на наш сигнал, то соответственно нужно найти нужные нам элементы. В данном случае сам тюнер TU1. И Микросхему управления сигналами (ее можно назвать предусилителем) TU.L и TU.R это Тюнер.Левый_канал и Тюнер.Правый_канал, далее уже микросхема предусилителя переработает этот сигнал, разделит его еще и на задний и передний каналы, и в зависимости от настроек добавит басов, и подкорректирует остальные частоты

Но нам это уже не важно, главное на входе микросхемы предусилителя, заменить выходной сигнал из Тюнера, на свой, допустим уже с телефона

После блок схемы, нужно взглянуть на принципиальную электрическую схему, и найти те самые TU.L TU.R (Тут они обозначены как, L-CH и R-CH, L- Левый, и R-Правый CH-Channel- Канал)

Так же обратите внимание на конденсаторы, что я обвел синим. Эти конденсаторы, не дают проходит постоянной составляющей напряжения, то есть если их убрать, то вместо звука вы получите хлопок, и колонка постоянно будет стоять на месте, втянутая либо вытянутая в зависимости от полярности подключения.В . Вот и сама микросхема предусилителя уже на плате

Я указал где 1 и 2 ноги, которые судя по схеме нам и нужны.В

Вот и сама микросхема предусилителя уже на плате. Я указал где 1 и 2 ноги, которые судя по схеме нам и нужны.В

Конденсаторы, которые фильтруют постоянную составляющую сигнала я убрал, но это временно, лишь для того, чтобы через них не проходил сигнал от тюнера. Однако при подключении нашего аудио устройства к магнитоле, их следует впаять обратно, + стороной к контактам микросхемы предусилителя.

В данны момент, для проверки я подпаял конденсатор с другой стороны платы, к нужной ноге микросхемы (1 или 2), к другому входу конденсатора, нужно подключить + источника звука, — же источника, можно подключить либо к 15 ноге микросхемы, так как она подключена к земле, либо к любому месту на корпусе магнитолы, так как это есть земля. То есть только + проходит через все микросхемы усилители и т.п. а — он как бы общий, что от аккумулятора, что от телефона )))

Ну и на последок схема предусилителя, в которой я выделил желтым 1 и 2 ноги, так как это входа Левого и Правого канала звука, и 18 -21 ноги, так как это выходы на усилитель, как видно их уже 4, а не два, то есть микросхема поделила каналы еще и на передний и задний. 15 ногу, я забыл выделить, но она тоже учавствует, и это земля. Так же в эту микросхему приходят и другие источники звука, в моем случае это CD, и встроенный AUX.В

В общем, что мы получили в итоге? При включении радио, на магнитоле, вместо него будет играть музыка с вашего телефона, или плеера, то есть по факту мы вывели AUX, вместо радио, но при этом и функцию радио можно сохранить, если поставить переключатель, и одним щелчком, можно будет подменять входа, либо на тюнер, либо на плеер/телефон. Как видите, все достаточно просто. Особенно, когда есть схема магнитолы )) Но даже без нее, просто вводя опознавательные знаки микросхем в гугл, и читая их даташиты, можно понять, что и куда подключатьP.S Сегодня вечером, на своем канале на YouTube сниму видио, с переделкой данной магнитолы, возможно кому-то не понятно из текста, но на видео станет яснее.В https://www.youtube.com/channel/UCqBQctYsXrT2sUYzfwCZ2YQВ

Всем удачи! И спасибо за чтение моих статейВ
