Кулиса КПП ВАЗ 2110: замена кулисы или ремонт, регулировка

Возможные признаки неисправности

Характерной неисправностью кулисы для модели Ваз 2110 является:

  • Некоторая разболтанность рычага переключения.
  • Очень большой свободный ход ручки также говорит о поломке реактивной тяги трансмиссии.
  • Самым характерным примером является возможность переключения передачи без выжимания сцепления, некоторые могут решить, что в таком случае автомобиль водить даже проще – не надо пользоваться третьей педалью, однако такая ситуация не вечна и ведет к большим поломкам в устройстве коробки передач.

На видео- ремкомплект кулисы ВАЗ 2110:

Также к неисправностям кулисы относятся:

  • Трудность включения первой или пятой передачи. Такое состояние вызвано механической поломкой составных частей кулисы, которые не позволяют рычагу двигаться в необходимом направлении;
  • Самостоятельное перескакивание передач без их выбора. Если водитель выбрал первую передачу, а неожиданно оказалось, что теперь это задний ход налицо явная неисправность кулисы.

Регулировка

Регулировку кулисы следует производить в нескольких случаях:

  • после демонтажа коробки передач;
  • когда произведена замена кардана или ослабли фиксирующие хомуты;
  • если произошло проворачивание кулисы на шарнире.

Разумеется, это также будет целесообразно, если вы зафиксировали признаки неисправности элемента, которые описаны в предыдущем пункте.

Что приготовить?

Перед тем как приступить к ремонту, подготовьте заранее:

  • гаечный ключ для ослабления хомута;
  • противооткатные упоры или кирпичи.

Универсальный гаечный ключ

Вам понадобятся противооткатные опоры…

…или самые обычные кирпичи

Поэтапная инструкция

Для выполнения ремонта, то есть регулировки вам нужно произвести следующие действия:

  1. Для начала загоните ваш ВАЗ 2110 в гараж с ямой или на эстакаду.
  2. Подставьте под автомобиль кирпичи или специальные противооткатные упоры. Включите ручной тормоз.
  3. Залезьте под днище автомобиля и найдите хомут, при помощи которого крепятся кулиса и шарнир.
  4. При помощи гаечного ключа ослабьте хомут.
  5. Затем сядьте на водительское место и включите заднюю скорость. Помните о том, что рычаг должен находиться в крайнем левом положении. Поэтому выставьте его так, как вы считаете он должен находиться в идеале во время включения задней передачи. Желательно эту работу производить с помощником, чтобы он удерживал рычаг коробки в таком положении, как вы его выставили.
  6. Теперь опять залезьте под днище авто и крепко зафиксируйте хомут в данном положении.

Залезьте под днище и ослабьте хомут, после чего установите рычаг коробки в положение задней передачи

На это регулировка устройства закончена. Совершите контрольную поездку и проверьте работу агрегата. При необходимости повторите все действия заново.

Регулировка кулисы:

Примечание! Прежде чем идти в автомагазин и покупать новую кулису, обязательно попробуйте перед этим отрегулировать старую чтобы не выбрасывать попусту деньги на ветер, вить может со старой кулисой у вас всё в порядке!

1) В самом начале операции скажем вам из-за чего может сбиться регулировка кулисы, а именно после снятия коробки может сбиться, после замены карданчика или же после отворачивания гаек и болтов которые крепят стяжные хомуты тяг которые идут от кулисы и в других случаях.

2) Теперь перейдём собственно к регулировки, во-первых вам нужно будет сперва загнать автомобиль на яму или же поднять при помощи подъёмника, после чего залезайте под днище автомобиля и там разыщите пыльник под которым находится сам карданчик кулисы (Пыльник указан красной стрелкой), рядом с этим карданчиком и пыльником который его закрывает будет крепится конец тяги идущий от самой кулисы, а крепится данный конец будет при помощи стяжного хомута, так вот возьмите в руки две отвёртки и с их помощью ослабьте немного гайку болта (Гайка указана синей стрелкой, а болт зелёной), при этом когда будете ослаблять держите одним гаечным ключом сам болт чтобы он не проворачивался, а другим в это время ослабляйте гайку, после того как гайка будет чуть-чуть ослаблена возьмите в руки отвёртку и засуньте её в два отверстия, а именно в отверстие между стяжным хомутом (Указано жёлтой стрелкой) и в отверстие самой тяги (Указано белой стрелкой), тем самым расширьте оба отверстия (По сути это не отверстия а паз, поэтому в дальнейшем будет это слово употреблять), чтобы тяга кулисы могла спокойно перемещаться относительно штока выбора передач.

Примечание! Перед тем как вы полезете под машину, включите первую передачу на автомобиле!

3) После того как стяжной хомут вы ослабите, вылезьте из под автомобиля и снова вернитесь в салон машины, в салоне рычаг переключения передач доведите до самого упора влево, но вперёд или же назад даже и не пытайтесь его дёргать.

4) И в завершение операции опять же залезьте под автомобиль и заверните гайку того самого болта который крепил стяжной хомут тяги кулисы.

Примечание! Когда все операции будут выполнены, попробуйте рычаг коробки переключения передач на работоспособность, а именно проверьте все ли передачи чётко включаются, заведите автомобиль проедьтесь немного на нём и если кулиса исправна, то всё у вас будет в порядке и даже менять ничего вам не нужно будет!

Кстати, ещё один способ (Практически тот самый способ) регулировки кулисы, смотрите в видео-ролике который размещён ниже, в данном ролике пример показан на автомобиле ВАЗ 2109 но вы не обращайте на это внимание, так как весь механизм переключения передач на передне приводных автомобилях ВАЗ включая и десятку, практически между собой не чем не отличается!

Диагностика проблемы

Кулиса КПП в автомобиле необходима для того, чтобы агрегат не мог самостоятельно переключать передачи в результате одновременного перемещения ползунов. Этот механизм требует тщательного ухода, а также периодической и качественной регулировки. Если регулировка выполнена некачественно или после этого прошло какое-то время, это может проявиться во время движения авто и водитель почувствует неприятные ощущения на себе.


Автомобиль Ваз 2110

На практике в результате постоянного использования авто с карданчиком кулисы, который требует регулировки, транспортному средству может грозить поломка всей трансмиссионной системы

Поэтому качеству работы узла следует уделять внимание и не запускать проблемы, появившиеся в ходе эксплуатации

Чтобы понять, что в вашем автомобиле ВАЗ 2110 необходимо отрегулировать карданчик кулисы, нужно просто обратить внимание на работу агрегата КПП. Симптомы неисправности будут следующими:

  • Появились проблемы с включением первой передачи. В частности, рычаг КПП невозможно будет включить, а иногда и переключиться с первой скорости на вторую.
  • Вместо первой передачи включается задняя. Представьте: вы собираетесь тронуться с места и включаете первую скорость, но вместо этого ваше транспортное средство начинает двигаться назад. Возможно, после перехода на «нейтралку» проблема исчезнет, но со временем она может повториться вновь. В этом случае в 98% проблема заключается именно в карданчике кулисы, то есть к рычагу скоростей это никак не относится.
  • Возможны проблемы с включением первой и пятой скорости. Одновременно все передачи будут работать нормально.

    Новый компонент трансмиссионной системы ВАЗ 2110

  • Появился большой люфт селектора КПП, то есть при переключении рычага вы заметили, что появился зазор. По всей видимости, в вашем транспортном средстве из строя вышла кулиса и ее регулировка уже не поможет: придется производить ремонт механизма.
  • Появился новый сторонний шум, нехарактерный для КПП вашего ВАЗ 2110. В частности, кулиса начала звенеть, то есть из-под агрегата вы чувствуете отчетливый звон. Эту проблему можно назвать болезнью ВАЗ 2110, поскольку с ней сталкивались многие автолюбители. В данном случае причиной поломки может стать неточность, допущенная при сборке автомобиля на предприятии либо ошибки, которые допустил автовладелец или мастер на СТО при регулировке механизма. Также стоит отметить, что зачастую звон проявляется после того, как производились работы по ремонту ходовой части.
  • Скорость может попросту выскакивать. То есть вы включили какую-либо передачу, но при разгоне автомобиль сразу же теряет мощность, поскольку рычаг КПП самовольно включает нейтральную скорость. Здесь потребуется произвести точную регулировку.
  • Вибрации рычага КПП. Если кулиса неисправна, то водитель может почувствовать повышенную вибрацию селектора коробки передач. Зачастую это свидетельствует о появлении небольшого зазора в шарнирах агрегата КПП.

Загрузка …

Как правильно отрегулировать кулису на ВАЗ-2110: инструкция

Поговорим, как удастся настроить кулису, если та указывает на первичные приметы неисправности.

  1. Вначале стоит попытаться любыми путями включить 1-ю передачу.
  2. Необходимо установить вашу «десятку» на эстакаде, затянуть стояночный тормоз и подставить противоупорные откаты под шины.
  3. Выключать на коробке 1-ю передачу не надо.
  4. Снизу следует найти хомут, удерживающий кулису. Чтобы это выполнить, нужно подлезть под капот. Сам поиск КПП не должен вызвать вопросы. Хомут понадобится ослабить.
  5. Далее нужно вернуться в салон, чтобы рычаг КПП сдвинуть до упора в левую сторону. Не стоит таскать ручку назад либо вперед, так как, скорее всего, кулиса соскочит.
  6. Снова нужно вернуться под машину. Обратно затяните хомут.
  7. Как правило, достаточно обыкновенного смещения кулисы касательно карданчика на пару миллиметров.

Примечание

В ходе регулировки стоить обратить внимание на положение карданного вала. Последний может нуждаться в замене, когда имеет место износ

Замена сальника штока кулисы

От нормального состояния сальника зависит, не «исчезает» ли масло из КПП, поэтому если вы заметили масляные пятна на асфальте после стоянки, то следует задуматься: или это сальник, или масляный фильтр.

Поэтому после проверки фильтра наступает очередь сальника. Неисправность сальника ВАЗ 2110 также можно заподозрить, ели при переключении передач слышен хруст.

Статья, посвящённая выбору и замене масла в коробке передач, расположена здесь: https://vazweb.ru/desyatka/transmissiya/maslo-v-korobku.html

Замену сальника возможно произвести только на яме, эстакаде или другом приспособлении, позволяющем проникнуть под машину:

Первым делом обращаем внимание на резиновый пыльник. Если из КПП ВАЗ 2110 убегает масло через сальник, то весь пыльник будет в его каплях;
Отгибаем пыльник и отсоединяем карданчик, получая доступ к манжете;
Демонтируем карданчик от рычага, а затем и от кулисы;
Сняв карданчик, добираемся до сальника;
С помощью шила и крючка снимаем манжету на КПП;
Теперь необходимо запрессовать новый сальник

У народных умельцев его установка обычно происходит с помощью пробки от пластиковой бутылки;
Если замена прошла успешно, все возвращаем на место, устанавливаем пыльник, и можно считать этот мелкий ремонт завершенным.

Помните, что любой ремонт кулисы не будет успешным, если ее регулировка выполнена неправильно. Лучше всего, если настройка производится с ассистентом, поскольку самому на ВАЗ 2110 это сделать проблематично.

Особенности регулирования кулисы на ВАЗ-2110

Понять, нужно менять кулисы на ВАЗ-2110 или нет, можно только после тщательной регулировки детали. При отсутствии выявления точной причины возникновения неполадок можно потратить массу средств на новую кулису, заменить, а в итоге ничего не поменяется.

Специалисты на СТО рекомендуют заменить деталь в КПП на ВАЗ-2110, если прослеживаются следующие неисправности:

  • вам пришлось снимать коробку передач;
  • если был поставлен новый карданчик или есть послабление фиксирующих хомутов;
  • кулиса поворачивается в стороны на шарнире.

Когда деталь регулируется и направляется, даже минимальные повороты и зазоры могут значительно улучшить ситуацию или, наоборот, ухудшить ее.

Регулировка кулисы ВАЗ-2110 состоит из таких последовательно выстроенных действий:

  1. Оборудуйте в гараже возвышение и загоните автомобиль, испробовав все возможные методы для включения первой передачи.
  2. Оставьте рычаг коробки передачи нетронутым – пусть он находится на первой скорости.
  3. Включите ручник и монтируйте противооткатные упоры.
  4. Спуститесь под ВАЗ-2110 и нащупайте хомут, который является соединяющим элементом между шарниром и кулисой на автомобиле.
  5. Ослабьте хомут.
  6. Сядьте за руль и уприте рычаг заменяемой детали в направлении влево.
  7. Еще раз спуститесь под машину и зафиксируйте положение хомута.
  8. Проверьте, исправно ли работает коробка передач. Если все не так гладко, повторите процедуру снова.

Подготовка к регулировке кулисы

На старом автомобиле лучше заранее смазать проникающим составом узел крепления кулисы.

Перед началом работ по регулировке, нужно подготовить место и произвести следующие подготовительные мероприятия:

  1. Машину требуется поставить на яму.
  2. Ручной тормоз нужно затянуть до упора.
  3. В обязательном порядке требуется установить противооткатные упоры.

Для более быстрого и качественного процесса регулировки, все работы лучше выполнять с помощником. Сам процесс может происходить несколькими способами.

Меняем кулису КПП на ВАЗ-2110 своими руками – есть ли смысл от ремкомплекта?

Первый способ регулировки

Для регулировки нужно ослабить хомут, соединяющий привод кулисы с карданчиком.

Данный способ самый простой. В этом случае кулиса КПП регулируется по задней скорости. В первую очередь нужно ослабить хомут, после чего включается задняя скорость. Потом нужно расположить рычаг в нужном для вас положении. После этого хомут затягивается, и проверяется работа всего механизма.

Если с первого раза не получиться, нужно прислушиваться к стукам и трескам при переключении. Они должны либо уменьшиться, либо увеличиться. В соответствии с этим, нужно располагать рычаг в нужном направлении. Если все манипуляции не приводят к желаемому эффекту, нужно прибегнуть к другому способу регулировки.

Второй способ регулировки

Рычаг переключения передач должен упираться в стопорную пластину (на фото она из светлого пластика).

Этим способом пользуются в том случае, если первый не привёл к нужным результатам. При его использовании можно более чётко расположить рычаг КПП. Этот способ заключается в следующем:

  1. Рычаг КПП переключается на первую скорость.
  2. Хомут кулисы полностью ослабляется.
  3. Далее нужно поворачивать привод самой кулисы против часовой стрелки до тех пор, пока рычаг не упрётся в стопор задней скорости.
  4. Хомут кулисы затягивается. Затягиваем гайку крепления хомута, исключая сдвиг тяги в процессе эксплуатации.
  5. Проверяется работа КПП.

Бывает так, что у некоторых автомобилей ВАЗ-2110 нет пластикового фиксатора ограничителя, поэтому регулировка в этом случае проводится не на первой передаче, а на «нейтралке».

Третий способ регулировки

Этот способ довольно сложный, так как предполагает расчёт глубины выноса кулисы КПП на кардан. За счёт этого можно точно рассчитать и отрегулировать положение рычага в нейтральном положении. Бывает так, что при недостаточно точном расчёте, всем манипуляции приводят лишь к появлению дребезжания при переключении передач.

Если регулировка любым из вышеперечисленных способов не приводит к желаемым результатам, возможно несколько вариантов решения проблемы:

  1. Сделать диагностику на СТО, чтобы убедиться в том, что проблема именно в кулисе КПП.
  2. Можно заменить кулису КПП.
  3. Можно обратиться к специалистам, которые отрегулируют кулису самостоятельно.

Регулировка

Теперь поговорим о том, как можно кулису отрегулировать, если она подает первичные признаки неисправности.

  1. Первым делом постарайтесь всеми правдами и неправдами включить первую передачу.
  2. Установите машину на эстакаде, включите ручной тормоз, подставьте дополнительные опоры под колеса, чтобы избежать движения автомобиля.
  3. Не выключайте первую передачу на коробке.
  4. Внизу найдите хомут, который удерживает кулису, фиксирует его. Для этого придется залезть под капот. С поиском коробки передач у вас не должно возникнуть проблемы. Хомут нужно ослабить.
  5. Теперь возвращайтесь в салон. Ваша задача — сдвинуть рычаг коробки максимально влево. Если начнете дергать ручку вперед или назад, кулиса с большой долей вероятности соскочит. Вам это не нужно.
  6. Возвращайтесь под автомобиль, обратно затягивайте хомут.
  7. Во множестве случаев хватает простого смещения кулисы относительно карданчика буквально на несколько миллиметров.

При регулировке обратите внимание на состояние карданчика. Он может потребовать замены в случае износа

Работа кипит

Доработка

Сейчас многие владельцы ВАЗ 2110 обсуждают возможности доработки, усовершенствования коробки переключения передач путем замены кулисы со стандартной на короткоходную.

Короткоходка является результатом самостоятельного тюнинга. Проводить подобную работу или нет, решайте сами. Но с точки зрения эффективности работы КПП, установка короткоходной кулисы идет только на пользу, поскольку передачи начинают переключаться более четкое.

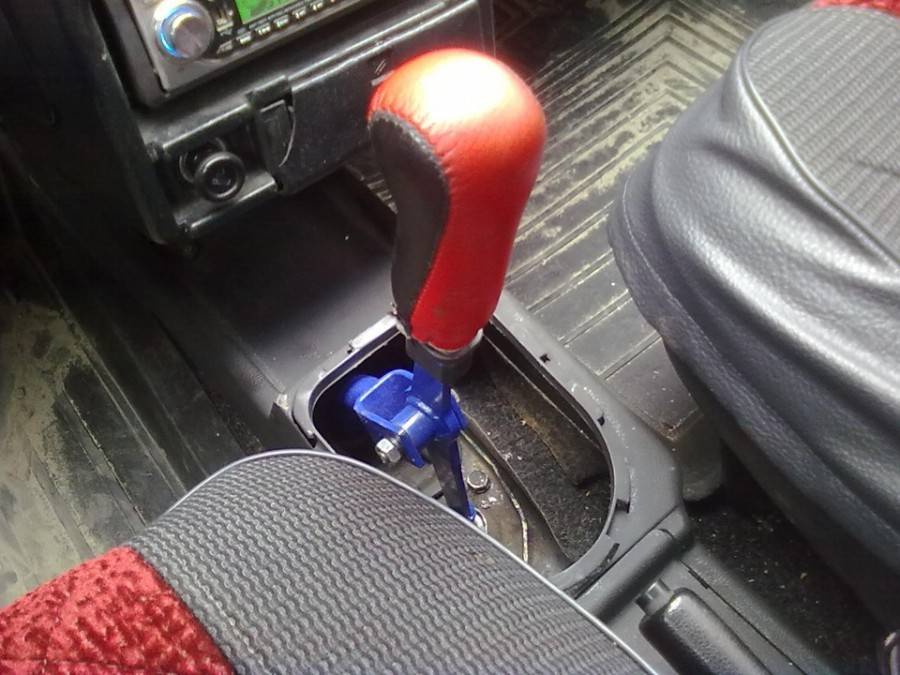

Короткоходка

Чтобы установить себе короткоходку, не обязательно полностью демонтировать штатный вариант.

Для этого вам необходимо выполнить несколько операций:

  • Нужно просто разобрать шаровую опору с внешней стороны;
  • Далее разжимается металлическое кольцо опоры и разводятся лапки, выполненные из пластмассы;
  • Так выйдет шар;
  • Теперь отключается от опоры тяга, и к тяге приваривают небольшой кусочек трубы и кусочек листового металла хорошей прочности;
  • Обязательно поднимите вверх шарнир с крючком, иначе ошибочных включений скоростей будет не избежать.

Установка короткоходки повлечет за собой необходимость прикладывания большего усилия при включении той или иной передачи. Но с другой стороны, переключение становится четким и плавным. Потому решайте сами, с каким вариантом вам будет лучше — стандартным или короткоходным.

Ремонт

Вне зависимости от того, что именно вы будете делать с кулисой — ремонтировать, регулировать или менять, вам все равно потребуется разобрать данный узел.

https://youtube.com/watch?v=O6k7u9APbvw

Разборка выполняется следующим образом.

  • Снимите кожух с ручки вашей коробки переключения передач.
  • Установите автомобиль на яму, либо поднимите переднюю часть с помощью домкрата.
  • Демонтируйте переднюю консоль. Она удерживается на крепежных болтах.
  • Теперь снимите саму кулису. Для ее фиксации в АвтоВАЗ использовали 6 болтов в случае с моделью ВАЗ 2110.
  • Проводя демонтажные работы, обязательно изучайте состояние всех элементов.
  • Отогнув пыльник, вы откроете себе доступ к опоре, сальнику и карданчику.

Меняем пыльник

Теперь что касается ремонта. На этот счет может быть несколько рекомендаций, в зависимости от текущего состояния узла и его компонентов.

  1. В лучшем случае ремонт потребует применения ремкомплекта для кулисы. Стоит он немного.
  2. Если деформировалась втулка, ее потребуется заменить на новую.
  3. Проверьте отверстие оси рычага на предмет износа.
  4. Убедитесь, что у карданчика нет люфта. В противном случае обычным ремокомплектом уже не обойтись, то есть потребуется полная замена всей кулисы.
  5. Не редко виновником постороннего шума, дребезжания при переключениях скоростей на коробки передач становится подушка кулисы. Поменять ее достаточно просто, а провести операцию по силам даже новичку.

Замена сальника

Достаточно часто владельцы ВАЗ 2110 сталкиваются с ситуацией, когда после стоянки под машиной они обнаруживают следы масла. Варианта здесь два — износился масляный фильтр или возникли проблемы с сальником.

По мере замены сальника вы сможете параллельно произвести осмотр и смену таких элементов как подушка, карданчик, пыльник.

Демонтажные работы

Но давайте обо всем по порядку. Первым делом проверьте, действительно ли это сальник, а не фильтр. Если с фильтром все хорошо, тогда загоняем автомобиль на яму или находим другой способ оказаться под днищем вашего ВАЗ 2110. Предварительно не лишним будет посмотреть видео материалы относительно сложившейся у вас ситуации.

  1. Внимательно осмотрите пыльник. Если из коробки передач через сальник вытекает масло на вашем авто, его следы обязательно останутся на пыльнике.
  2. Отогните пыльник. Так вы сможете добраться до карданчика, отсоединить его и получить доступ к манжете.
  3. Демонтировать карданчик сначала нужно от рычага, а уже потом от самой кулисы. Не наоборот.
  4. Карданчик снят, потому двигаемся к сальнику.
  5. Манжета с коробки переключения передач снимается при помощи крючка и шила. Потому заранее позаботьтесь о наличии этих инструментов у вас под рукой.
  6. Теперь на место старого сальника устанавливается новый. Народные умельцы приспособились использовать обычную крышку от пластиковых бутылок. Если приноровиться, то получается очень легко менять сальник.
  7. Выполнив замену элемента, верните все демонтированные компоненты на свои места. Если некоторые из них нуждаются в замене или уже заметны следы износа, лучше поменять сразу. Вряд ли вам захочется через пару недель повторять ту же операцию и валяться под собственным автомобилем.

Ремонт не даст желаемого результата, если регулировка была проведена с допущением ошибок. Чтобы сделать все аккуратно и грамотно, воспользуйтесь помощью напарника. Один будет работать под автомобилем, второй подсобит из салона.

Коробка передач в автомобилях ВАЗ 2110 – это один из самых задействованных динамических элементов. Из-за этого узел часто расшатывается, что делает эксплуатацию автомобиля неудобной. Трясущийся рычаг переключения передач – это довольно часто явление в отечественных авто. Бороться с этим дефектом можно двумя способами: постоянно регулировать КПП или сделать кулису короткоходной – процесс может быть выполнен самостоятельно. Также можно приобрести ремкомплект КПП от другой модели ВАЗ, где уже изначально идет короткоходный карданчик.

Чем же хороша короткоходная кулиса? Во-первых, она гарантирует надежную работу коробки переключения передач в течение длительного срока. Во-вторых, короткоходная версия способствует увеличение четкости смены скоростей ВАЗ, в том числе – в модели 2110. Этого вполне хватит, чтобы сделать эксплуатацию силовой установки более комфортной, ведь для коробки важна плавность, ход и четкость переключения передач.

Регулировка

Регулировку кулисы следует производить в нескольких случаях:

  • после демонтажа коробки передач;
  • когда произведена замена кардана или ослабли фиксирующие хомуты;
  • если произошло проворачивание кулисы на шарнире.

Разумеется, это также будет целесообразно, если вы зафиксировали признаки неисправности элемента, которые описаны в предыдущем пункте.

Не забывайте о том, что даже самые маленькие зазоры могут стать причиной некорректной работы компонента.

Что приготовить?

Перед тем как приступить к ремонту, подготовьте заранее:

  • гаечный ключ для ослабления хомута;
  • противооткатные упоры или кирпичи.

Поэтапная инструкция

Для выполнения ремонта, то есть регулировки вам нужно произвести следующие действия:

  1. Для начала загоните ваш ВАЗ 2110 в гараж с ямой или на эстакаду.
  2. Подставьте под автомобиль кирпичи или специальные противооткатные упоры. Включите ручной тормоз.
  3. Залезьте под днище автомобиля и найдите хомут, при помощи которого крепятся кулиса и шарнир.
  4. При помощи гаечного ключа ослабьте хомут.
  5. Затем сядьте на водительское место и включите заднюю скорость. Помните о том, что рычаг должен находиться в крайнем левом положении. Поэтому выставьте его так, как вы считаете он должен находиться в идеале во время включения задней передачи. Желательно эту работу производить с помощником, чтобы он удерживал рычаг коробки в таком положении, как вы его выставили.
  6. Теперь опять залезьте под днище авто и крепко зафиксируйте хомут в данном положении.

Залезьте под днище и ослабьте хомут, после чего установите рычаг коробки в положение задней передачи

На это регулировка устройства закончена. Совершите контрольную поездку и проверьте работу агрегата. При необходимости повторите все действия заново.

Если действия, описанные в предыдущем пункте, вам не помогли, то, по всей видимости, необходимо произвести замену элемента своими руками.

Что потребуется?

Для того чтобы произвести замену кулисы, вам понадобится подготовить все, что может потребоваться для выполнения работ:

  • непосредственно новая кулиса для ВАЗ 2110;
  • отвертка;
  • бокорезы;
  • набор гаечных ключей;
  • трещотка;
  • смазка «Литол-24».

Поэтапная инструкция

  1. Сядьте в салон вашего ВАЗ 2110 и при помощи отвертки произведите демонтаж декоративного чехла рычага переключения скоростей. Потяните селектор КПП вверх и демонтируйте его вместе с защитным чехлом.
  2. Возьмите гаечный ключ на «10» и по очереди открутите две крепежные гайки, а также болт, крепящий накладку кронштейна блокировки задней передачи.
  3. Далее, возьмите гаечный ключ на «13» и отверните гайку, крепящую ось рычага КПП. Затем открутите винт, фиксирующий ось. Здесь вам может потребоваться трещотка.
  4. Произведите демонтаж оси. Потом из селектора КПП вытащите набор втулок (чтобы не потерять их в процессе замены).
  5. После этого вам необходимо произвести демонтаж реактивной тяги от подушки кулисы. Для этого возьмите накидной ключ, которым вы будете придерживать гайку сверху, а при помощи ключа на «13» открутите ее, как показано на фото.
  6. Затем нужно снять облицовочную часть пола и пластмассовую консоль — в противном случае демонтировать кулису не получится. Для этого открутите все болты по периметру консоли. Сняв верхнюю часть консоли, сделайте то же самое с нижней частью. Будьте осторожны, чтобы не повредить провода электропроводки.
  7. Далее, открутите четыре винта крепления селектора КПП к кузову автомобиля.
  8. Залезьте под днище транспортного средства и при помощи ключа на «13» отвинтите гайки кронштейна подушки кулисы, после чего демонтируйте сам кронштейн.
  9. Демонтируйте кулису в сборе с рычагом КПП. Внимательно визуально осмотрите все элементы устройства. Возможно, износилась только подушка, а сама кулиса еще не отработала свой ресурс службы. Тогда замените подушку и установите элемент на место.
  10. Если же сам компонент трансмиссии вышел из строя, то есть на нем явно видны механически повреждения, к примеру отломались ушки, то кулису следует заменить на новую. Перед этим смажьте все трущиеся элементы, в том числе рычаг КПП моторным маслом или «Литолом-24», чтобы избежать появления скрипов.

На этом замена кулисы ВАЗ 2110 своими руками окончена. Произведите сборку всех компонентов в обратной последовательности.

Признаки поломки

На самом деле определить, что виновником всех бед выступает именно кулиса, не сложно. Ведь существует ряд характерных признаков, которые на это указывают.

Вы можете готовиться к работе по регулировке или замене кулисы, если:

  • Первая передача не хочет упорно включаться или же выключаться, переходить в другое положение;
  • При включении первой передачи изначально ручка КПП ведет себя нормально, но затем коробка самопроизвольно перескакивает на заднюю передачу;
  • Вы не можете включить первую и/или пятую передачу, в то время как с переходом на остальные скорости проблем не возникает.

При первых же признаках неполадки следует отправиться на СТО или в собственный гараж для устранения поломки.

Признак поломки

Пояснение

На рычаге коробки передач появился люфт

Вероятнее всего износилась кулиса. В этой ситуации решить проблему можно только путем замены изношенного элемента

Встречается чаще всего при проблемах коробки на ВАЗ 2110. Вызван звон может быть дефектами при заводском производстве, либо выполнением некачественного ремонта

Скорость на КПП тяжело включается, ее выбивает

В такой ситуации можно попробовать два метода — регулировка и замена. Если регулировка не помогла, меняйте элемент

Вместо первой передачи включается задняя

С рычагом все нормально, а вот кулиса вас подвела. Проводите замену. Хотя может помочь и ремонт с помощью ремкомплекта

Рычаг чрезмерно вибрирует

Проверьте состояние шарниров ручки вашей коробки передач. Скорее всего, в них возник серьезный люфт

Замена кулисы авто, устранение люфта

Конструкция приспособления передвижения рычага скоростей изобретена с целью бесперебойной работы коробки передач. Ремонт кулисы можно выполнить самому либо с привлечением напарника для удобства. Большинство автолюбителей склонно к замене стандартной кулисы на короткоходную. Установка короткоходной кулисы — вид тюнинга, позволяющий сократить предел движения рычага переключения передач.

При использовании такой кулисы переключение передач происходит четко, быстро. Процесс замены обычной кулисы на короткоходную достаточно прост. Нужно выполнить поднятие крепления железной палки, проходящей от КПП к рычагу переключения в салоне. В этом случае снимать кулису необязательно, требуется лишь разобрать шаровидную опору.

Затем разжать железное кольцо до расхождения пластиковых лапок и освобождения шарика. После этого ослабить хомут возле коробки передач, отсоединить тягу и затащить ее посредством грязезащитного чехла. Находясь в яме, срезать детали и приварить трубу в тягу, толщиной не более 2-3 мм, и кусок листового металла, 5-6 мм. Тягу, как правило, отрезают на 2-4 см.

Более простой вариант, но достаточно дорогостоящий вариант — приобретение новой тяги. Короткоходная кулиса стоит около 700 рублей.

Большой люфт на кулисе — это болезнь рассматриваемой модели автомобиля, причиной является родной карданчик кулисы КПП. Чтобы выполнить ремонт, необходимо приобрести сам карданчик. Для этого автомобиля подойдет от Калины, его приобретают совместно с пыльником. Для самого ремонта необходим минимум инструментов: ключи на «13» и на «10», отвертка и молоток.

https://youtube.com/watch?v=4E5QvJcfEf4

Ремонт или замену проводят на смотровой яме либо подъемнике. Вам понадобится содействие помощника для последующего выполнения регулировки кулисы рычага переключения. Используя два ключа на «13», растягивают хомут на тяге и стягивают привод со штока кулисы. Отверткой отодвигают пыльник к КПП или удаляют совсем.

Откручивают болт и сбивают карданчик слабыми ударами молотка. Установку нового проводят в обратной последовательности, то есть сначала надо надеть пыльник, а карданчик — на вал. После точного совпадения болта с углублением на валу — надеть пыльник на кардан кулисы.

Доработка кулисы ваз 2110

Собственники автомобилей отечественного производства не редко задаются вопросом возможности улучшения работы КПП, выполнив установку короткоходной вместо штатной, установленной при сборке, кулисы.

Короткоходная кулиса – результат гаражного тюнинга ВАЗ. Замена позволяет улучшить эффективность работы коробки, включение передач осуществляется в более четком режиме, а делать эту замену или нет – выбор владельца авто.

Изменение типа кулисы не требует демонтажа штатной детали. Замена производится в описанной ниже последовательности:

  • С внешней стороны разобрать шаровую опору;
  • Металлическое кольцо опоры аккуратно разжимается, пластиковые лапки раздвигаются;
  • Выкатывается шар опоры;
  • Тяга отключить от опоры, затем к ней, к тяге, приварить фрагмент трубки, прочный металлический кусок;
  • При выполнении регулировки необходимо поднять шарнир с крючком, это позволит предотвратить включение не той скорости, которая выбиралась.

Подробнее процесс можно посмотреть на видео:

Изменение типа кулисы коробки спровоцирует более жесткое переключение скоростей в последствие, но оно станет и более четким.

Технологические особенности длинноходной и короткоходной кулисы, а также их достоинства и недостатки:

КороткоходнаяДлинноходная
ДостоинстваНедостаткиДостоинстваНедостатки
Путь рычага для переключения Передачи сокращаетсяУсилие, требуемое для переключения передачи вышеУсилие для переключения передач минимальноПуть рычага для переключения передачи значительно длиннее
Передачи включаются более точно и предсказуемо, особенно в паре с карданчиком от КалиныБолее быстрая время выхода из строя синхронизаторовРесурс КПП вышеВремя переключения выше
Применяется в автоспортеТребуется изготовление или покупкаУстанавливается на автомобиль с завода
Снижается время переключения передач

Поделитесь в социальных сетях:FacebookTwittervKontakte
Напишите комментарий
