Ремонт генератора своими руками

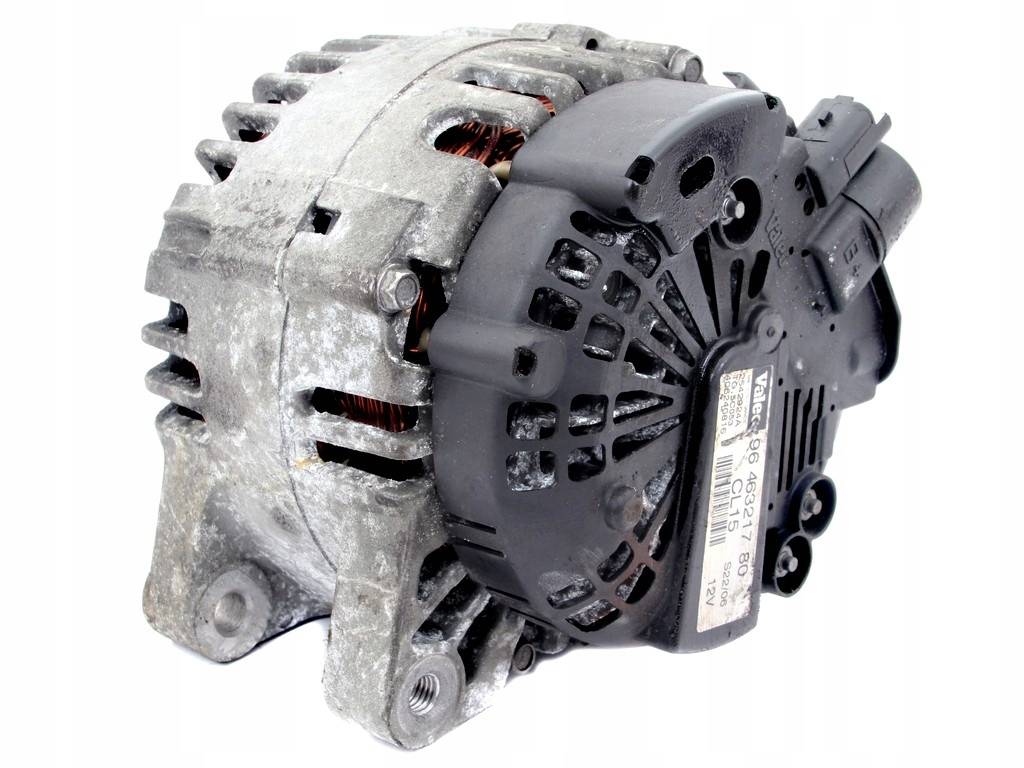

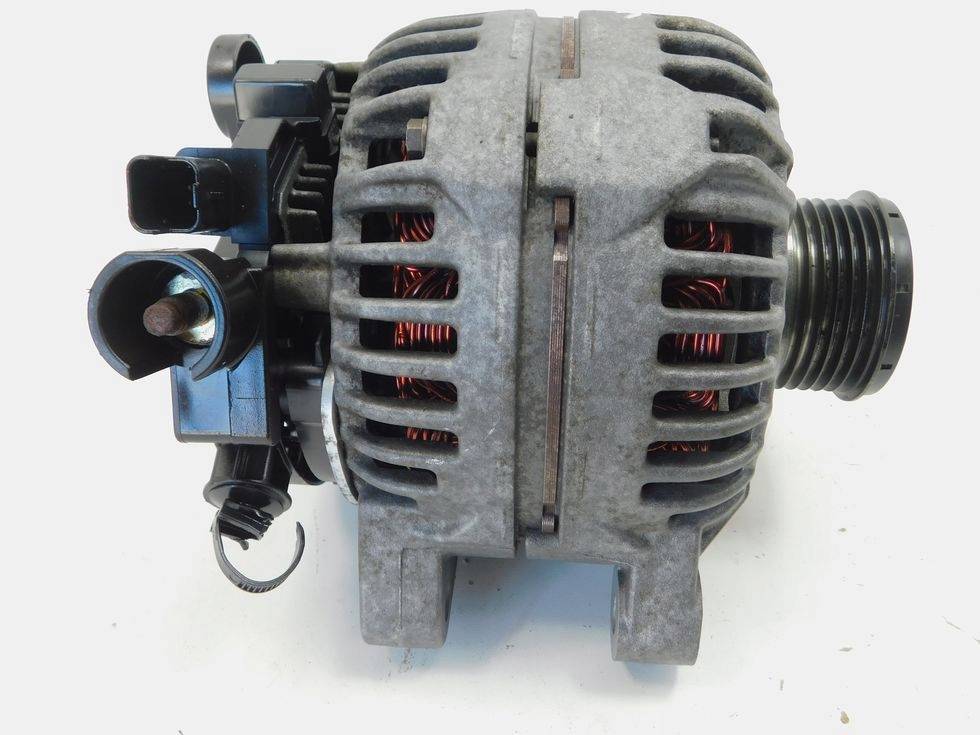

Замена генератора Peugeot 307

Одной из важных деталей конструкции машины является генератор пежо 307. Он в ответе за многие процессы работы, включая функции двигателя. Поэтому его своевременная замена или ремонт так важны, ведь поездки тогда будут проходить легко и безопасно. Мы предлагаем провести ремонт генератора пежо 307 в автосервисе в Москве. У нас работают опытные профессионалы, которые без труда снимут и отремонтируют, а потом заменят детали. Услуги по качеству находятся на самом высоком уровне, а цена привлечет многих владельцев машины. Также мы предлагаем и другие услуги по ремонту, облуживанию машины, снятие генератора пежо 307. Полный прайс и перечень услуг находится на сайте. Также вы можете купить в нашем сервисе запчасти, в продаже только новые.

Замена подшипников генератора пежо 307 Peugeot, valeo, mitsubishi

Клапанный генератор – это электрическая машина переменного тока, при помощи которой из механической энергии получается электричество. При работе машины деталь обеспечивает зарядку аккумулятора и питание оборудования при включенном двигателе. Генератор находится спереди в отделе мотора, работает через ремень от коленчатого вала. Детали бывают стандартными и компактными, имеют разные конструкции.

В состав генератора входят:

ротор;
статор;
узлы с щетками;
выпрямительный блок;
деталь для регулировки напряжения.

Любые указанные части могут сломаться при задействии высокого напряжения и нагрузки, поэтому качественный ремонт тут особенно важен.

Функции генератора

При включении зажигания, водитель запускает работу генератора. Ток от аккумулятора идет на обмотку, приводящую в действие ротор за счет коленчатого вала. Появляется напряжение, которое при определенной частоте уже не влияет на работу генератора – он служит самостоятельно. Выпрямительный блок приводит к появлению постоянного тока, регулируемого особыми запчастями. При потреблении тока на уровне большем, чем возможности детали, включается аккумулятор. Чтобы контролировать состояние деталей, на панели приборов есть специальная лампа.

Номинальное напряжение отличается по типу конструкции машины, составляет 12–24 В, частота вращения – 6000 оборотов в минуту. Минимальный ток равен 40–50% от номинального, а максимальный превышает его на 10%, не выше.

Указанные данные используются специалистами, чтобы проверить и оценить работу генератора, установить, нуждается ли он в ремонте и демонтаже или нет. При работе сотрудников сервиса используется только проверенное качественное оборудование, которое приведет к правильной оценке функциональности детали, выявит отклонения, поменяет и устранит неисправности в оперативном режиме. Обращайтесь к нам – мы поможем поставить ваше авто «на ноги», вернуть его прежнее рабочее состояние без затрат излишнего времени, сил. Стоимость доступна для всех пользователей.

Ремонт генератора: основные причины выхода из строя

Автомобильный генератор – это электрическое устройство, которое снабжает бортовую сеть автомобиля электрическим током, за счёт преобразования механической энергии в электрическую. Они бывают различной мощности (для грузовых автомобилей нужны очень мощные генераторы, способные зарядить их аккумуляторы). Одна из главных функций генератора – это зарядка аккумулятора, который без генератора разряжается за полчаса. Если генератор выйдет из строя, электрооборудование автомобиля разрядит аккумулятор, и дальнейшая работа двигателя будет невозможна. Для того, чтобы не допустить такой ситуации, следует подробно рассмотреть конструкцию генератора, причины поломок и выхода из строя.

Генератор довольно сложное устройство. Не зная принципов его работы, будет сложно разобраться в его поломках или нестабильной работе. Ремонт генератора автомобиля на специализированном автосервисе будет стоить достаточно дорого, тем более причина поломки может быть в одном отпаявшемся проводке, а многие недобросовестные сервисмены заставят заплатить как за капитальный ремонт генератора.

Если вы хоть раз держали в руках паяльник, ремонт генератора своими руками вполне осуществим в гаражных условиях.

Основные виды неисправностей

Большинство встречаемых проблем заключается в неправильной эксплуатации: чрезмерная нагрузка и использование некачественного топлива. Иногда неисправности возникают при банальном истечении лимита работы того или иного узла. Условно проблемы делятся на две категории:

Проблемы в электрической части.
Проблемы с двигателем внутреннего сгорания.

Следует отметить, что электрическая часть бензогенераторов довольно надежная. В период заложенного ресурса производителем очень редко возникают трудности в её работе. Обычно неисправности проявляются в виде падения напряжения тока. Либо вообще отсутствует напряжение на выходе. Причины в этом разные: износ графитовых щеток, короткое замыкание в электроцепи и т. д. Если нет опыта в ремонте генераторов, лучше всего доверить это специалистам из сервисного центра.

Ремонт бензинового генератора, в частности его двигателя, схож с ремонтом любого другого бензинового двигателя. Наиболее часто встречаемые неисправности:

Неисправность свечи, высоковольтной проводки, системы зажигания.
Засорение топливного фильтра, карбюратора и т. п.
Нарушение регулировок карбюратора.
Износ цилиндра, коленвала, поршней и других подвижных деталей.

Ремонт генератора своими руками

Большая часть неисправностей возникающих в генераторе решается банальной заменой того или иного узла. Собственно рассмотрим подробнее как можно отремонтировать автомобильный генератор своими руками и начнём с разборки:

Перед тем как начинать разборку генератора, потребуется произвести отметку положения крышек корпуса, для того что бы в последствии облегчить обратную сборку.
Далее снимается шкив Инструменты для ремонта
Аккуратно демонтируется щёткодержатель, для того что бы ни повредить токосъёмные щётки
Отсоединяются все возможные провода, и откручивается контактный болт расположенный, как правило, на задней крышке
После этого откручиваются корпусные болты, которые препятствуют съёму задней крышки, стоит отметить, что корпусные элементы прилегают достаточно плотно и будет необходимо приложить определённые усилия.
В завершении разборки корпуса производится демонтаж передней крышки и ротора. Достаточно часто крышку не получается снять усилием руки, поэтому разумно будет использовать следующий способ. Крышка устанавливается на два деревянных бруска и ротор выбивается не сильными ударами, нужно быть предельно осторожным, для того, что бы избежать повреждений.
В завершении производится отсоединение обмоток от диодного блока и демонтаж элементов.

После того как генератор окончательно разобран следует произвести проверку его составляющих для того что бы выяснить какой именно элемент подлежит замене:

Проверка обмотки статора на обрыв. Производится процедура с помощью АКБ и контрольной лампы. Фактически готовая система является стандартной «прозвонкой». Лампа поочерёдно подключается к выводам всех обмоток, при этом «звониться» обмотка должна во всех трёх случаях. Если же обнаружен обрыв, то обмотка подлежит замене. Ремонт генератора
Проверка статора на замыкание на корпус. Для этого так же применятся «прозвонка». Лампу нужно подключить к выводу обмотки, и провод от минуса АКБ на корпус статора. Соответственно если короткого замыкания нет, то лампа не загорится. В случае обнаружения пробоя потребуется заменить статор целиком. Дополнительно стоит осмотреть статор на предмет перегревов и после их обнаружения элемент так же необходимо заменить.
Проверить диодный мост несколько сложнее. Стоит отметить, что в нормальном состоянии диод пропускает напряжение только в одном направлении. А в случае возникшего обрыва прохождение тока будет невозможно. В ситуации, когда при проверке диод пропускает ток в оба направление – это говорит о том, что в нём произошло короткое замыкание. В любом случае, диодный мост нужно менять целиком, т.к. заменить отдельно один диод не всегда возможно, да и добиться заводского качества так же достаточно сложно.
Проверка сопротивления ротора. Осуществлять проверку сопротивления нужно между двумя кольцами. В нормально состоянии оно будет составлять от 4 до 4.5 Ом. Производить измерение можно как аналоговым омметром, так и цифровым мультиметром.

Процедура по разборке и ремонту генератора автомобиля:

1. Первым делом нужно снять генератор.

2. Сделайте маркером на корпусе генератора продольную метку, она потом пригодится при сборке.

3. Отожмите ручками три защёлке на верхней крышке.

5. Открутите 2 винта, что крепят регулятор напряжения.

6. Отсоедините провод от клеммы регулятора.

7. Теперь аккуратно вынимайте его со щёткодержателем.

8. Открутите винт, что крепит конденсатор и ещё 4, что крепят сам блок.

9. Далее, чтобы снять выпрямительный блок необходимо отвести 3 провода с клеммой.

10. Теперь вынимайте выпрямительный блок с конденсатором.

11. Теперь с выпрямительного блока открутите гайку с контактного болта, снимите шайбу с распорной вилкой и замените конденсатор. Снимите с контактного болта наконечник провода конденсатора.

13. Далее со стороны контактных колец при помощи отвёртки подденьте крышку генератора автомобиля.

14. Прижмите в тисках (чтобы не прокручивался) ротор генератора и открутите гайку, что держит шкив, и потом снимите пружинную шайбу и сам шкив.

15. Снять упорную шайбу.

16. Со стороны привода достаньте из крышки ротор.

17. Теперь выньте дистанционное кольцо из вала ротора.

18. Проверьте контактные кольца, если они имеют выраженные дефекты (царапины, задиры), то их требуется прошлифовать мелкой наждачной бумагой. Если при помощи шкурки их невозможно отшлифовать, то это можно проделать на токарном станке (только снять нужно как можно меньший слой металла), а после чего опять прошлифовать мелкой шкуркой.

19. Далее необходимо проверить при помощи омметра (тестера) сопротивление обмотки ротора. Для этого нужно подсоединить его к контактным кольцам. Если тестер выдаст «бесконечность», то это будет значить, что в какой-то из обмотки имеется обрыв, это исправляется только полной заменой ротора.

20. Потом проверяем контрольной лампой, нет ли замыкания обмотки на корпусе ротора. Делается это следующим образом: включите обычную лампу накаливания в сеть 220 В и один провод прислоните к корпусу генератора, а второй сначала на первое кольцо, а потом на второе. В любом из случаев загорание лампы не должно происходить. Если в каком-то из положений загорание всё-таки произошло, то следует также заменить весь ротор новым. Кстати можно в этом случае использовать маленькую лампу на 12 В и аккумулятор автомобиля, это проще и безопаснее.

21. Далее если всё хорошо с ротором, переходим к осмотру статора. На его внутренней стороне не должно быть каких-либо следов задевания якоря о статор. Если таковы симптомы наблюдаются, тогда следует произвести замену только подшипники или полностью крышки генератора в сборе с подшипниками.

22. Далее также как и с ротором проверяем, нет ли обрыва в обмотке статора. Подключаем тестовую лампу к переменному току и поочерёдно прислоняем контрольную лампу между всеми выводами обмотки. Только в этом случае лампа должна гореть, если хоть в одном из моментов она не загорелась, – заменить статор на новый или только обмотку.

23. Теперь производят проверку замыкания обмоток статора на корпус. Если подсоединить контрольную лампу к выводу обмотки статора, а провод от источника тока к корпусу статора, то загорание не должно происходить. Если лампа загорелась, то опять-таки выход только один, – заменить только обмотку или весь статор.

24. Осмотрите крышку генератора со стороны привода в сборе с подшипником. Если при вращении подшипника чувствуется люфт между кольцами, перекат или заклинивание тел качения, повреждены защитные кольца или есть следы подтекания смазки, а также обнаружены трещины в крышке, особенно в местах крепления генератора, необходимо заменить крышку в сборе с подшипником (подшипник в крышке завальцован).

Виды неисправностей генераторов

Понять, что возникли проблемы в работе генератора автомобиля, можно по следующим симптомам:

при работе узла присутствуют посторонние шумы;
на приборной панели начинает мигать лампочка индикатора регулятора напряжения;
генератор перестает вырабатывать ток;
происходит выработка тока с низким напряжением;
производится зарядка, превышающая оптимальную норму.

Для проверки технического состояния генератора автомобиля понадобится наличие амперметра, вольтметра и реостата. Для измерения частоты вращения ротора нужны показания тахометра. Исправный узел должен выдавать на этом приборе не меньше 2 тыс. об/мин.

Проблемы в работе, которые устраняются ремонтом генератора своими руками, могут вызывать следующие причины.

Износ подшипников

Обычно при поломке одного из подшипников слышится шум при работе генератора. Если неисправны оба — возникает грохот. Понять, что присутствует проблема с этими деталями, можно при снятии генератора. Для этого нужно пошатать шкив. Если при его вращении есть сопротивление или он стучит, есть большая вероятность в необходимости замены подшипников.

В любом случае эти детали следует смазать маслом, что позволит им прослужить долго. Обычно ремонт генераторного устройства автомобиля сопровождается заменой подшипников.

Проблемы с ремнем

При возникновении проблемы с ремнем может понадобиться его замена или просто натяжка. Чтобы натянуть ремень, следует ослабить гайку регулировочного крепления. Для регулировки уровня натяжения необходимо наклонить генератор в сторону, противоположную от мотора. Ремень натягивается, после чего гайка закручивается ключом.

Если требуется заменить оборванный ремень, следует осуществить ослабление обеих гаек крепления, после чего нужно наклонить генератор и провести установку нового приводного ремня и его натяжение. После этого производится закручивание гаек. При замене ремня нужно знать, что новая деталь не должна прогибаться более, чем на 2 мм.

Сбои в работе ремня генератора автомобиля могут возникнуть и при его нормальном натяжении. Если на него попали капли масла или охлаждающей жидкости, есть вероятность проскальзывания ремня и нарушения нормальной передачи вращающего момента к шкиву генератора.

Неполадки в диодном мосте

Эта деталь наиболее подвержена поломкам. Для осуществления ремонта генератора с помощью замены моста необходимо снять весь узел.

Для начала важно провести осмотр детали. Возможен вариант, что просто следует припаять контакты

Если же видны обгорелые следы, появившиеся на поверхности диодов, потребуется замена моста и установка нового агрегата на статор. Для этого придется демонтировать гайки обмотки и крепеж, использующийся для фиксации плюсового вывода. Замена моста обычно осуществляется быстро и стоит недорого. Необходимость замены обмотки

У разных типов генераторов автомобилей обмотка возбуждения может располагаться на роторе или на статоре. Чтобы провести ее обследование, необходимо снять генератор. После того, как она найдена, нужно измерить сопротивление обмотки. Его нормальные значения указываются в описании конкретной модели генератора. Если показатели отличаются от нормативных, придется менять обмотку.

В случае, если нет обрыва обмотки, а произошло лишь ее замыкание, связанное с неисправностью изоляции, все равно требуется замена.

Если произошла распайка каких-то концов обмотки, нужно отмотать виток. После этого требуется выпаять неисправный отрезок и провести обратное припаивание обмотки.

Следует отметить, что замену этого элемента можно доверить лишь квалифицированным электрикам.

Изнашивание щеток

Предназначение щеток — подвод или снятие напряжения с дистанционных колец ротора. Их изношенность приводит к потере контакта с кольцами. В результате отсутствует и ток генератора автомобиля.

Для решения проблемы требуется снять клемму аккумулятора, провести выемку колодки штекера с проводами. Он может находиться в разъеме генератора или щеточного узла. Далее необходимо снять шурупы крепления и вытащить щетки. Новые детали следует установить на место изношенных и закрутить шурупы.
