Ремонт рулевого управления

Оборудование для диагностики рулевого управления

Рулевая система диагностируется на специальном оборудовании, способном точно определить источники проблем и последствия неполадок. Такое оборудование в основном приобретается и эксплуатируется на специализированных сервисах, занимающихся именно рулевыми механизмами. Ниже приведем перечень оборудования, используемого для дефектовки рулевого управления легковых машин:

• неподвижные стенды для проверки гидронасосов и рулевых реек в демонтированном виде;
• мобильные стенды, позволяющие промывать компоненты ГУР и проводить диагностику механизма;
• подвижные установки для дефектовки рулевых реек с гидроусилением непосредственно на машине;
• переносные тестеры, позволяющие проверять систему рулевого управления на авто;
• контроллеры компонентов и деталей электрических усилителей рулевых колонок, реек и электродвигателей автомобильных насосов после демонтажа.

Станции техобслуживания, оснащенные парком высококачественной и точной диагностической аппаратуры, пользуются повышенным спросом у автовладельцев. Ведь оборудование для диагностики и ремонта рулевого управления позволяет оперативно оказывать услуги, также повышается срок работы и безотказность починенных узлов.

Чаще всего в результате диагностики рулевой системы автовладелец получает вердикт о необходимости неотложного ремонта. Содержание будущих работ всецело обусловлено неисправностями, которые были выявлены. Часто мастером СТО находятся очень изношенные детали, и он закономерно задается вопросом, как они могли до сих пор выполнять свою функцию. В такой ситуации для возврата узла в исправный вид заменяют критически изношенные комплектующие на совместимые.

Если в результате проверки обнаружены лишь небольшие неисправности, например мелкие деформации и трещины, допустимо прибегнуть к косметическому ремонту. Соответственно, и стоить такая работа будет немного. Но чаще всего так легко отделаться могут только те автовладельцы, которые отдали машину для диагностики оперативно после обнаружения неполадок. Иначе вряд ли можно исправить проблему только косметическим ремонтом за небольшие деньги.

Для устранения неисправности в большинстве случаев необходимо снять рулевое колесо. Диагностика рулевого управления считается легкой по сравнению с аналогичными операциями для других узлов. А вот ремонт этой системы требует от исполнителя не только опыта, но и высокой квалификации и даже особого чутья. Кроме того, исправление неполадок подразумевает более широкий парк оборудования, чем необходимо для диагностики.

Лучше всего, чтобы диагностика и ремонт рулевого управления проводились на одной и той же СТО специалистами, тесно взаимодействующими друг с другом. Именно таков рецепт качественного сервиса, позволяющего забыть о проблеме на много лет. По этой причине не рекомендуется в погоне за экономией отдавать автомобиль в разные места для диагностики и ремонта. Сэкономить удастся небольшую сумму, а вот результат будет далеко не таким качественным, как хотелось бы.

2 типа диагностики рулевого управления на СТО

Применяется два типа диагностики рулевого управления – узконаправленная и комплексная. Комплексная используется, если автомобиль не ездил длительное время. Тогда обязательной проверке подвергаются детали и узлы рулевого механизма для определения степени их работоспособности. Дело в том, что простой плохо сказывается на состоянии комплектующих – они закисают, подвергаются коррозии, а масло без движения изменяет свои рабочие параметры из-за воздействия температуры.

При частой езде по плохим дорогам с ухабами и неровностями, с грунтовым покрытием нужна комплексная диагностика технического состояния рулевого управления. Первым делом повреждаются детали подвески и рулевого механизма. После эксплуатации авто в таких условиях расшатываются рулевые наконечники и тяги, появляется люфт в штоке рейки, на валах колонки и распределителя, наблюдаются подтеки масла, гудение насоса, прерывистое, с провалами, либо затрудненное вращение руля.

Кроме того комплексная диагностика нужна, если в ГУР залито старое и загрязненное масло. Безусловно, недопустимо так запускать автомобиль.

Если факт эксплуатации просроченного масла имел место, будьте готовы вскоре к полной диагностике, разборке и чистке всей системы рулевого управления.

Старое масло накапливает мелкие частицы металла, образующиеся в процессе износа комплектующих. Эти примеси очень опасны для насоса гидроусилителя, могут негативно сказаться на работе рулевой рейки, закупорить шланги и трубки.

Не обойтись без комплексной диагностики при покупке машины с рук. В данном случае актуальна проверка не только рулевой, но всех систем автомобиля. Ведь точно не известно, сколь хорошо предыдущий хозяин следил за автомобилем и какое состояние у транспортного средства в настоящее время.

Комплексный осмотр поможет выявить причину неисправности, если персонал СТО затрудняется это сделать. Вряд ли на профессиональных или специализированных сервисах вообще возможна подобная проблема. Но случается, что самые опытные сотрудники не в силах быстро найти источник неполадок в автомобиле, именно тогда и прибегают к диагностике всех механизмов и узлов рулевого управления с гидроусилителем.

Узконаправленное обследование используется в тех случаях, когда удалось обнаружить поломку при первом осмотре. В этом случае неисправный узел демонтируют с авто и исследуют при помощи стендов для проверки рулевых механизмов или специальных инструментов, чтобы точно локализовать неполадку и определить ее причину.

Коротко об устройстве

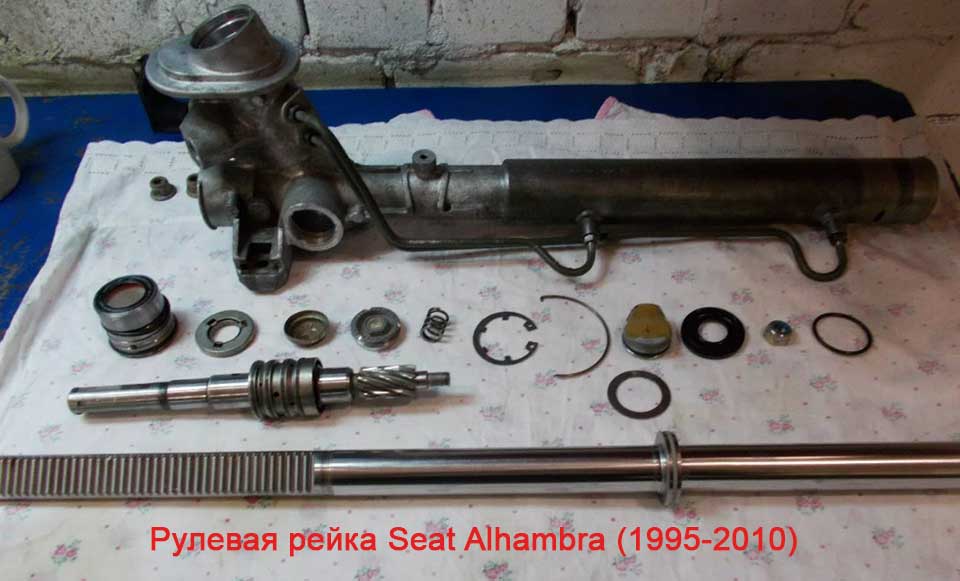

Чтобы разобраться в неисправностях и понимать принципы их устранения, необходимо знать особенности конструкции рулевой рейки.

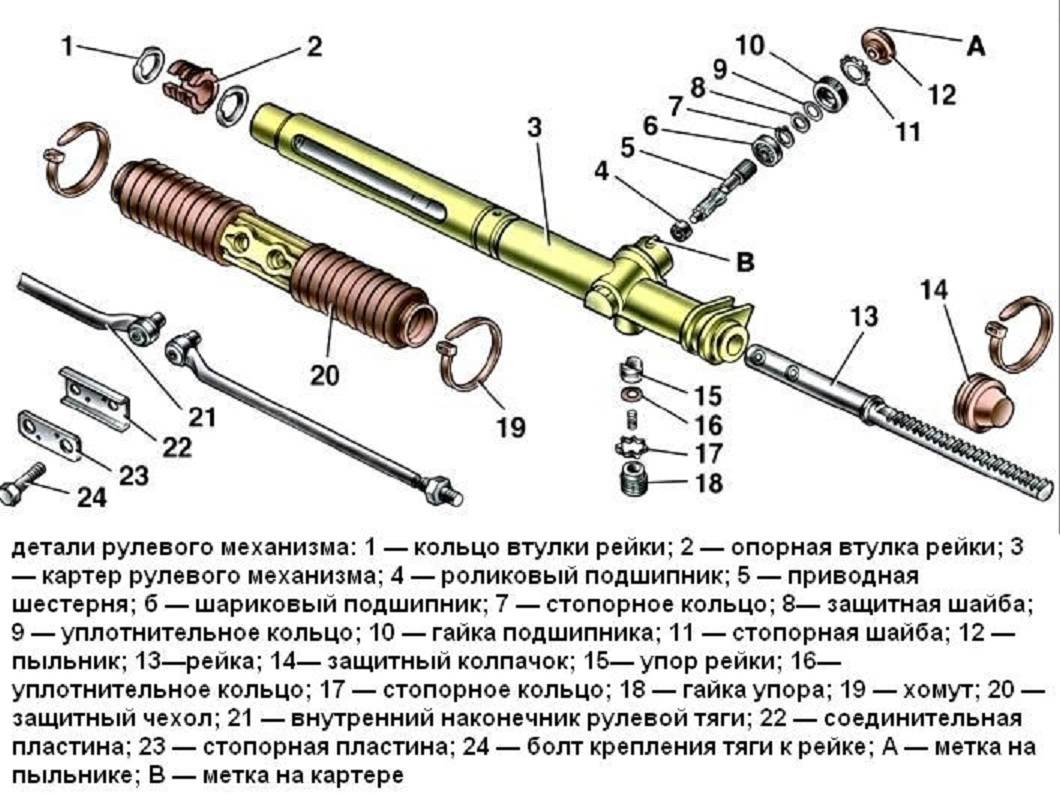

Этот узел имеет вид цилиндра, в котором размещены следующие элементы:

1. Зубчатая рейка, перемещающаяся внутри втулок.
2. Ведущий вал с шестерней, которая вращается на двух подшипниках и объединяется с колонкой.
3. Пара тяг, подключенных к краям реечной системы и поворотным ступичным кулачкам.
4. Набор упоров и пружин, которые не ограничивают движение рейки и выполняют другие функции.
5. Пыльники, изготовленные из резины. Имеют вид «гармошек» и предназначены для защиты картера от загрязнений.
6. Жидкая смазка, которая наполняет корпус.

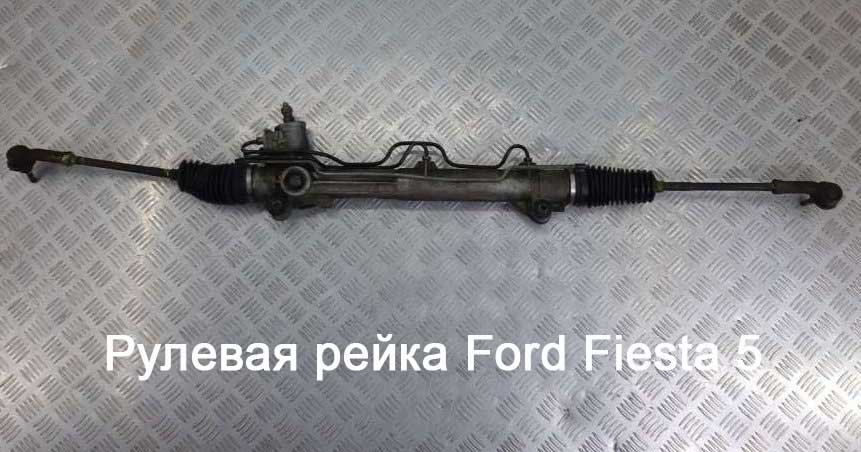

Выше рассмотрена конструкция рулевой рейки, работающей на механическом принципе и оборудованной электроусилителем.

При наличии ГУР, к приведенному выше перечную стоит добавить цилиндропоршневую систему, обеспечивающую движение планки с зубцами в обоих направлениях.

Принцип действия рулевой рейки прост и представляет собой несколько этапов:

1. Водитель вращает руль.
2. Вал перемещает рейку в необходимом направлении.
3. По краям работают тяги, обеспечивающие поворот колес.
4. Гидро- или электроусилитель реагируют на движение рулевого колеса и обеспечивают движение реечного механизма в нужном направлении. При этом водитель может прикладывать меньшую нагрузку к рулю.

Мнение автолюбителей насчет комплексной диагностики рулевого управления

1. Временами необходимо

   «Такие вопросы откровенно удивляют. Если нет ощущения неправильной работы, то и в диагностике нет нужды. Если же чувствуется, что есть проблемы, нужно обращаться в сервис. А там перед ремонтом обязательно займутся диагностикой рулевого управления. Если будет нужно, то и комплексную сделают. В некоторых ситуациях это единственный вариант».





















2. Тщательно выбирать СТО

   «Отдавать машину на комплексную диагностику системы рулевого управления нужно исключительно в проверенную СТО. Или же в такой сервис, который порекомендовали хорошие друзья. В одной фирме мне сообщили о необходимости замены рулевой рейки. Но я решил подумать и за это время обратился к другому специалисту. С его помощью выяснилось, что неисправен только датчик».

3. Необходимо понимать устройство автомобилей

   «Для меня это впустую выброшенные деньги. С большой долей вероятности водитель почувствует, что с рулевой что-то не так. Нужно лишь иметь знания об устройстве машин. Если руки растут откуда надо, самостоятельный ремонт будет несложным. Можно также прибегнуть к помощи компетентного помощника».

4. Незачем заморачиваться

   «Наши реалии таковы, что очень мало осталось спецов, способных по работе машины найти и локализовать неполадки. А вот СТО оснащены кучей стендов для диагностики рулевого управления. В хорошем сервисе ремонт проведут добротно и оперативно. Поэтому незачем обращаться к доморощенным мастерам».

5. В некоторых случаях без полной диагностики не обойтись

   «Почему полная диагностика только рулевой системы? Иногда нужно обследовать весь автомобиль. Весьма актуально при покупке подержанной машины. В противном случае можно нарваться на кота в мешке. А кот, в отличие от авто, для езды не предназначен».

Основные неисправности рулевого управления

Рулевое управление часто всего подвержено таким неполадкам:

1. Слишком большой холостой ход.

Главные причины:

• крепеж рулевого механизма, гайки шаровых пальцев рулевых тяг недостаточно хорошо затянуты;
• большой зазор в ступичных подшипниках передних колес, шаровых шарнирах, в червячной паре, между втулками и осью маятникового рычага, между гайкой и упором рейки, в червячных подшипниках;
• разболтанное соединение на заклепках.

2. Затруднен поворот руля.

Частые виновники:

• нарушение геометрии составляющих рулевого механизма;
• некорректные углы установки передних колес;
• неправильный зазор в зацеплении червяка с роликом;
• перетянута регулировочная гайка оси маятникового рычага (касается червячных рулевых механизмов);
• мало воздуха в передних покрышках;
• количество смазки в корпусе рулевого механизма ниже минимума;
• изношены составляющие шаровых шарниров, упор рейки или опорной втулки, подшипник верхней опоры стойки, комплектующие телескопической стойки.

3. Стук или шум при работе рулевого управления.

Основные причины:

• большие зазоры в подшипниках передних колес, между втулками и осью маятникового рычага, в червячной паре или в подшипниках червяка (если в конструкции руля применяется червяк), между гайкой и упором рейки, в шаровых шарнирах рулевых тяг;
• незатянутая гайка шаровых пальцев рулевых тяг или болтов, удерживающих механизм руля, болта фиксации нижнего фланца подвижной муфты на валу шестерни (если механизм реечный);
• ослаблен крепеж настроечной гайки оси маятникового рычага.

4. Самопроизвольные колебания передних колес в угловой плоскости.

Распространенные причины:

• плохая затяжка болтов, удерживающих рулевой механизм или кронштейн маятникового рычага, гаек шаровых пальцев на рулевых тягах;
• изменение зазора в паре зацепления червяка и ролика.

5. Потеря устойчивости машины.

Основные причины:

• сбиты углы установки передних колес;
• велики зазоры в шарнирах рулевых тяг, ступичных подшипниках, не затянуты гайки пальцев рулевых тяг, увеличился зазор в зацеплении червяка и ролика (в случае наличия червячной пары);
• искажение геометрии рычагов подвески или поворотных кулаков.

6. Подтеки масла из корпуса.

Вероятные причины:

• выработка сальников червяка или вала рулевой сошки (для системы с червячной парой);
• негерметично затянуты болты, удерживающие крышку картера механизма руля;
• разрушение уплотнительной прокладки.

Неполадки рулевой системы с гидроусилителем схожи по характеру с поломками обычного рулевого механизма, но из-за присутствия дополнительных узлов появляются неисправности, присущие гидравлическим приводам:

• тугое вращение руля, вызванное слабой натяжкой ремня привода насоса усилителя, недостатком жидкости в расширительном бачке ГУР, выходом из строя клапана или самого насоса;
• большой люфт, обусловленный выработкой промежуточного или главного вала колонки, дефектом или плохой регулировкой механизмов руля;
• громкий шум во время управления автомобилем, связанный с неполадками в насосе или сбитыми регулировками рулевого механизма.

Виды работ по ремонту рулевого управления:

• проводим инструментальную и компьютерную диагностику;
• выполняем техническое обслуживание рулевого управления автомобиля;
• ремонтируем или меняем изношенные компоненты: рулевую рейку, наконечники, тяги (возможна замена отдельных деталей – пыльников, вкладышей, пальца), шаровые опоры, рулевой кардан, маятниковый рычаг, сошку рулевого управления;
• меняем масло в системе;
• регулируем схождение/развал на профессиональном стенде.

Достаточно внимательно следить за машиной – вовремя выполнять обслуживание и ремонт рулевого управления авто, и многих проблем удастся избежать. Например, износ рулевой рейки, требующий ее полной замены, встречается достаточно редко. Конечно, если изначально деталь сделана качественно. Чаще можно обойтись копеечной заменой наконечника – если заметить проблему вовремя. Автомобиль сам «дает знать», когда система управления требует внимания – появляется люфт в рулевом колесе, машину «кидает» на дороге из стороны в сторону, возникают посторонние звуки. Руль иногда заедает – приходится применять силу. Или, банально, подтекает масло из картера.

Эти сигналы не стоит игнорировать – стучит, значит, пора на СТО. Ведь от исправности транспортного средства зависит жизнь – ваша, пассажиров, других участников движения. А точно определить причину поломки сможет только опытный мастер – лезть самостоятельно даже не стоит пытаться.

Чего не «любит» рулевая рейка

Низкое качество дорог создает дополнительную нагрузку на реечный рулевой механизм, который не любит плохих покрытий и быстрее изнашивается.

При этом не важно, какой автомобиль вы эксплуатируете: ВАЗ, Лада Калин, Форд Фокус или любой другой. Преждевременные повреждения легко объяснить, ведь при движении по ухабам на систему воздействуют постоянные удары

Преждевременные повреждения легко объяснить, ведь при движении по ухабам на систему воздействуют постоянные удары.

Раньше на старых автомобилях предусматривались дополнительные рейки, которые устанавливались в верхней части и имели длинные рулевые тяги для демпфирования ударов.

Такие «усы» соединялись с сошками стоек, что снижало нагрузку и продлевало срок службы.

В новой конструкции рулевые тяги соединяются с поворотными кулаками. Они имеют меньшую длину и более прямые, что сводит на «нет» смягчение удара на ухабах.

Неровности дороги передаются к зубчатой рейке, находящейся между колесами передней оси. Как результат, реечный механизм служит меньше и быстрее выходит из строя.

При появлении первых проблем их ремонтируют, перебирают и восстанавливают.

Но такие процессы занимают много времени, требуют немалых расходов и не гарантируют надежности.

Классификация рулевого управления

Принципиальных отличий между разными типами рулевого управления нет, но часто его классифицируют по типу редуктора рулевого механизма:

Тип редуктора «шестерня-рейка».

Устройство рулевого управления с редуктором типа «шестерня-рейка» 1 — руль; 2 — рулевой вал с шестерней; 3 — рейка; 4 — рулевые тяги; 5 — поворотные рычаги; 6 — колеса.

Это самая распространенная разновидность рулевого редуктора, которая за годы использования показала свою надежность.

Принцип действия очень простой: на рулевом валу (который отходит от рулевой колонки) закреплена продолговатая шестерня. Рулевая рейка имеет зубчатый участок, который входит в зацепление с этой шестерней. При вращении руля шестерня вращается на месте и толкает зубчатую рейку в одну или другую сторону. Соответственно приходят в действие и рулевые тяги.

Передаточное число на рейке может быть неизменным, а может меняться ближе к краям. Получить такой эффект просто: нужно изменить наклон зубьев на рейке. Благодаря этому для поворота на большой угол не нужно «крутить баранку» до посинения, количество оборотов руля для маневра сокращается.

Тип редуктора «червяк-ролик».

Устройство рулевого управления с редуктором типа «червяк-ролик»: 1 — руль; 2 — рулевой вал с червяком; 3 — ролик с валом сошки; 4 — рулевая сошка; 5 — средняя тяга; 6 — боковые тяги; 7 — поворотные рычаги; 8 — колеса; 9 — маятниковый рычаг; 10 — шарниры рулевых тяг.

Этот тип редуктора можно назвать устаревшим, поскольку его давно перестали устанавливать на автомобили. Тем не менее, он еще встречается на старых машинах.

В основе заложена червячная передача, в которой червяк закреплен на дополнительном валу рулевой колонки. При повороте руля вращается червяк и приводит в движение ролик, стоящий с ним в зацеплении.

Сдвигаясь по нарезке червяка, ролик заставляет вращаться вал, на который он установлен и к которому присоединен рычаг рулевой сошки. Вал вращается, рулевая сошка описывает полукруг, приводит в действие остальные элементы рулевого привода (среднюю тягу, маятниковый рычаг, боковую тягу, поворотные кулаки колес).

Винтовой тип редуктора.

Устройство редуктора рулевого управления винтового типа

По принципу действия он очень похож на червячный редуктор. Однако на дополнительном валу рулевой колонки установлен не червяк, а винт. Он входит в зацепление с гайкой, на наружную сторону которой нанесен зубчатый обод. Когда вращается винт, гайка поворачивается в одну или другую сторону и поворачивает рулевую сошку, а она уже направляет остальные компоненты рулевого привода.

В усовершенствованных моделях на винт ставится шариковая шайба, которая служит промежуточным элементом между ним и гайкой. При вращении винта шарики сдвигают шайбу, а она поворачивает гайку. Когда на легковые автомобили начали массово устанавливать гидроусилитель руля (ГУР), червячный редуктор вышел из обихода – к нему ГУР не поставишь. На его место пришел реечный привод, а винтовой «перекочевал» на тяжелые автомобили.

Кроме редуктора, в рулевом механизме могут отличаться типы передачи усилия на управляемые колёса. Более простой считается конструкция с реечным редуктором: от рулевой рейки отходят две рулевые тяги, которые крепятся к поворотным кулакам колес. Для того, чтобы соединение было подвижным, но без люфтов, используются шаровые наконечники.

На редуктор с червячной или винтовой передачей подходит другой тип рулевого механизма. Его называют рулевой трапецией и состоит он из довольно сложной системы рычагов. Сложность конструкции оправдывается большей мощностью, так что рулевая трапеция с винтовым редуктором ставится на грузовые автомобили, в то время как рулевая рейка лучше подходит для легковых.

И, наконец, систему рулевого управления классифицируют по типу усилителя: ГУР, ЭГУР и ЭУР.

1. ГУР – гидравлический усилитель, классический тип. Он и сегодня ставится на автомобили, но постепенно уступает дорогу более современным видам усилителя;
2. ЭГУР – электрогидравлический усилитель руля. В нём электромотор выполняет вспомогательную функцию, в то время как основная работа выполняется гидравликой;
3. ЭУР – электроусилитель, современный способ управлять автомобилем. Электромотор умножает усилие, которое водитель прикладывает к рулю, то есть работает без каких-либо гидравлических элементов.

Диагностика и ремонт рулевого управления

Ремонтные работы следует начинать лишь после исчерпывающей диагностики рулевой системы и всех ее компонентов. «Обследование» механизма позволяет установить то, в каком из его узлов произошла поломка. Именно эту часть системы и следует ремонтировать. Стандартный технологический процесс ремонта рулевого управления предусматривает выполнение определённых действий, направленных на устранение причин неисправности рулевых тяг, рулевых реек, рулевой колонки или рулевых наконечников.

Признаками неисправности тяг системы считают такие явления:

• быстрый износ протектора покрышки (нужно менять шкворни, шарниры, втулки);
• виляние передних колес транспортного средства (установка новых шарниров);
• формирование зазоров в соединениях (конических) рулевых тяг (проблему решает подтяжка гаек).

Полностью рулевые тяги меняются крайне редко.

Диагностика рулевой рейки предполагает разбор данного узла и осмотр его уплотнительных колец, сальников и валов. Их неисправности видны сразу, вышедшие из строя элементы меняют, на этом непосредственно ремонт рейки считается оконченным. Но после него обязательно необходимо провести испытания рулевой рейки на стенде, чтобы убедиться в ее полной готовности к эксплуатации. А затем еще и отрегулировать ее с помощью компьютерного стенда.

Мнение автовладельцев о ремонте рулевых реек

Ремонтировать дорого.

«Цена ремонта рулевых реек высокая, конечно, можно и восстановить механизм, однако тогда придется заплатить крупную сумму. Но дешевле будет установить контрактный».

Работаю на СТО – ремонт реек возможен.

«Так как много лет тружусь автомехаником, с уверенностью могут утверждать, что есть неплохие шансы отремонтировать этот механизм. Главное обзавестись ремкомплектом и иметь опыт проведения таких работ.

Не всегда достаточно просто подтянуть регулировочный ролик. У рейки имеется допустимый люфт, его пределы знает только механик, изучивший допуски. Во время замены деталей с использованием ремкомплекта может потребоваться установить новый вал, а его нет в продаже, поэтому придется покупать его в Японии под заказ.

Если говорить про контрактные рейки, здесь никто не дает гарантии качества механизма. Вы можете приобрести рейку с теми же проблемами, что и у вас, и при этом не понятно, как она хранилась. Кроме того, можно купить «ребилд», то есть старую рейку, которую перебрали, установили новые элементы вместо изношенных. В итоге вам продают готовую рейку, кто сталкивался с таким, тот поймет. Также специалист должен правильно установить этот механизм. Чтобы не возникло проблем в дальнейшем, обращайтесь только к проверенным мастерам и покупайте качественные запчасти».

Регулировать тоже нужно правильно.

«Причина того, что рейка стучит в области рулевого колеса, заключается в том, что прижимная пружина, расположенная под регулировочной гайкой, ослабла. Чтобы устранить проблему, устанавливаем новую пружину либо подкладываем под старую шайбу, если у нее свободный ход. С помощью этих простых манипуляций устранили стук на Nissan и Honda. Чтобы проверить работу механизма, нужно с силой дернуть рулевую тягу вдоль движения авто.

Неисправность не получится ликвидировать, просто затянув гайку. И потом, нужно знать момент, с которым затягивать, эти данные указаны в мануале. После затяжки нужно открутить на 30ᵒ

Важно, чтобы пружина не зажалась. Гайка зажимает рейку не через пружину

Я не доверяю ремонт своего авто неопытным механикам в автосервисах, которые не хотят делать свою работу правильно. У них всегда одно решение: установить контрактную запчасть, которая ничуть не лучше моей, вышедшей из строя».

Ремонт деталей рулевого привода

В рулевом приводе наибольшему износу подвергаются шаровые пальцы (рулевой сошки и поворотных рычагов) и вкладыши шаровых пальцев. Кроме того, иногда разрабатываются отверстия на концах тяг, срывается резьба, ослабляются или ломаются пружины и гнутся тяги. Ослабевшие или сломанные пружины и изношенные вкладыши шаровых пальцев заменяют новыми. Разработанные отверстия на концах рулевых тяг заваривают и обрабатывают слесарными инструментами.

Погнутую рулевую тягу можно выправить в холодном состоянии или с местным нагревом до температуры 800°. В том и другом случае перед правкой тяги заполняют сухим мелким песком.

Изношенные шаровые пальцы ремонтируют двумя способами:

1. На изношенную поверхность сваркой наплавляют слой металла. После этого поверхность обрабатывают на станке под требуемый размер. Вследствие трудоемкости и сложности процесса этот способ применяют очень редко.
2. Шаровой палец нагревают до температуры 1000—1100°, устанавливают в специальную матрицу и ударами через боек производят раздачу пальца. Затем палец подвергают механической и термической обработке, предусмотренной при изготовлении пальца.

Признаки и причины неисправности рулевой рейки

Ремонт рулевой рейки потребуется, если вы заметили следующие «симптомы» скорой поломки:

• в рулевой рейке появился посторонний звук, постукивания, особенно когда вы едете по плохому дорожному полотну либо совершаете маневры;
• рулевое колесо вибрирует, когда вы движетесь;
• при резком вращении руль тяжело поворачивать;
• во время езды по кочкам рейка издает шумы, которых раньше не было;
• рулевое колесо произвольно поворачивается;
• руль люфтит, стал слишком легким;
• рулевое колесо не возвращается в начальное положение;
• поворот руля не соответствует углу поворота колес.

Почему может потребоваться ремонт электрических рулевых реек или ГУР?

• Чаще всего проблемы возникают из-за того, что рулевой механизм ржавеет. Происходит это потому, что пыльники разгерметизировались. Они выполнены в виде резиновых кожухов, под которыми спрятаны движущиеся элементы рейки. При проведении ремонтных работ их закрепляют пластиковыми хомутами вместо заводских металлических затяжек. В результате деталь разгерметизируется. Также их порча может происходить с течением времени, так как в суровых климатических условиях резина рвется быстрее. Разгерметизация приводит к тому, что на железе образуется коррозия из-за попадания влаги и загрязнений. На зубьях появляется налет, чтобы устранить его, иногда не помогает даже шлифовка. Какие признаки есть у такой неисправности: появляется люфт руля, а также постукивающие звуки. В некоторых случаях коррозия появляется даже на рулевом валу рейки. В ГУР образуются протечки. Если на авто установлен ЭУР, никаких симптомов скорой поломки не будет, пока в один прекрасный день механизм не сломается.
• Когда у вас на авто стоит ГУР, нередко изнашивается картер распределителя. При функционировании механизма в масло попадает металлическая стружка, которая распространяется вместе со смазкой по всему механизму. Больше всего изнашиваются стенки картера.
• Зубья могут изнашиваться со временем, в большинстве случаев их заменяют. Кроме того, они могут обломиться, это происходит как с шестерней, рейкой или с ними обеими.
• Во время ремонта в гидронасосах заменяют сальники и резинки. Клапаны и прочие элементы механизма обычно не восстанавливаются, поскольку установить новые детали выгоднее. Если вы часто практикуете езду в управляемом заносе, насос может сломаться. Дело в том, что рулевое колесо длительное время расположено в вывернутом состоянии, при этом мотор работает на высоких оборотах, из-за чего образуется высокое давление. Расходный клапан не сбрасывает масло, насос перегревается.

Ежедневный комплекс мер

Вполне очевидно, что ремонт рулевого управления КамАЗа существенно отличается от аналогичных работ, производимых с системой любой легковушки.

Но что касается ежедневного комплекса действий, то он включает в себя достаточно универсальный перечень мер, применяемый к транспортным средствам практически любого класса. Этот перечень включает в себя следующие действия:

• контроль свободного хода руля;
• визуальный контроль надежности креплений рулевой сошки;
• проверка работоспособности ограничителей максимальных углов поворота;
• проверка величины зазоров в шарнирах гидроусилителя и в тягах руля;
• общий контроль работоспособности управления и усилителя.

Важно отметить, что весь цикл работ, перечисленных выше, настоятельно рекомендуется производить при запущенном двигателе

Статьи по теме

Уходит антифриз, а подтеков нет: причины и устранение проблемы

Почему не работает омыватель лобового стекла и как устранить неполадку

Датчик уровня антифриза: ремонт или только замена

Ремонт рулевой рейки: этапы и особенности

Можно ли мешать тосол с антифризом: мнение экспертов и автолюбителей

Не работают дворники: причины неисправности и метода решения проблем

Течет бачок антифриза: поиск неисправности и пути устранения

Стук при повороте руля: основные причины неисправности

Сломалась рулевая рейка: причины и дальнейшие действия

Жидкая резина для автомобиля: преимущества и особенности использования

Стук в рулевой рейке: ищем причину, разбираемся с последствиями

Как поменять моторчик дворников: простые советы опытных автовладельцев

Как убрать стук рейки и продлить срок ее службы

Стук рулевой тяги: причины, диагностика, замена

Рулевой люфт автомобиля: особенности диагностики и ремонта

Сборка и регулирование механизма

Выполнять сборку и дальнейшее регулирование отремонтированного механизма системы управления автомобиля следует в чистоте и при полном порядке в гараже. При этом сама сборка должна осуществляется с учетом следующих правил:

все детали нужно хорошо промыть и просушить

Особое внимание следует уделить отверстиям и внутренним каналам. Здесь влага высыхает гораздо дольше, чем на внешней поверхности запчастей

Поэтому для сушки лучше использовать продувку с помощью сухого и сжатого воздуха. Запрещено протирать все элементы системы тряпками и ветошью, которая оставляет после себя ворс, нитки и т. д. Связано это с тем, что ворс и грязь могут послужить причиной следующей поломки системы;
все поверхности деталей, которые соприкасаются друг с другом перед сборкой, обязательно смазываются маслом марки Р или турбинное ТП-22 (по ГОСТу 9972-74);
замене подлежат все резиновые уплотнители. Дело в том, что это самые быстроизнашиваемые детали и их нужно заменять при любом удобном случае;
любые манжеты необходимо плавно запрессовывать, чтобы не появлялись перекосы;
все гайки и болты должны закручиваться на свои места, которые они занимали до ремонта. В противном случае существует риск появление зазоров. В будущем они могут привести к новым проблемам в работе транспортного средства;
после сборки части системы, которая должны свободно вращаться, проверяется правильность сочленения деталей. Также нужно проверить, насколько свободно они двигаются по отношению друг к другу.

После завершения сборки ремонтируемой части системы выполняется ее регулирование на специальном оборудовании с использованием компьютера. Это позволит оценить, насколько правильно была выполнена сборка, а также идеально выстроить детали в пространстве по отношению друг к другу. Только так можно избежать поломок машины, которые происходят из-за непрофессионального ремонта и человеческого фактора.

Рулевая система является очень важной частью любой машины. Поэтому ее ремонт должен выполняться качественно, так как от этого напрямую зависит жизнь и здоровье водителя транспортного средства

Какие неисправности бывают у рулевого управления автомобиля

Демонтаж, диагностика и ремонт насоса гидроусилителя руля

Диагностика и ремонт гидротрансформатора АКПП

Самостоятельная диагностика и ремонт электроусилителя руля



Неисправности, диагностика и ремонт рейки рулевой

Как уже было сказано выше, есть три основных вида рулевых реек:

• механическая;
• гидравлическая;
• электрическая;

Также можно выделить комбинированные системы, однако подобные решения не так широко распространены и обычно встречаются на дорогих авто высокого класса. Так или иначе, существуют как общие неполадки для всех типов, так и поломки, зависящие от конкретного вида рулевой рейки.

В любом случае, нужно помнить, что рулевая рейка является далеко не самым дешевым узлом. По этой причине при появлении малейших признаков неисправности нужна диагностика рулевой рейки, после чего принимается решение о ремонте или замене узла.

Первое, водителю нужно знать признаки неисправности рулевой рейки. Как правило, основная причина выхода данного узла из строя —  сбои в работе управляющей электроники, течь рабочей жидкости или сильный износ отдельных частей.

На проблему укажет снижение уровня рабочей жидкости (масла) в бачке системы с гидроусилителем или электрогидроусилителем. Если  же течи масла нет, тогда основными признаками неполадок  рейки принято считать:

• явное изменение усилия на руле (обычно в сторону утяжеления);
• руль крутится рывками, толчками, усилие неравномерно;
• в определенных точках руль «клинит» (рейку закусывает);
• при проезде неровностей слышен стук, появилось биение руля;
• имеют место заметные люфты рулевой колонки;

При появлении даже одного из указанных симптомов нужна диагностика. Для проверки на конкретном авто нужно, как минимум, поднять машину на подъемнике, осмотреть рейку и пыльники на предмет повреждений корпуса, трещин, течей масла.

Также нужно оценить люфты в области рулевых тяг, на рулевой колонке, отдельно проверяется усилие на руле и т.д

Если система сложная (особенно с ЭУР и комбинированными решениями), отдельное внимание уделяется электронике, датчикам, сервомеханизмам (часто необходима компьютерная диагностика).     . При этом следует помнить, что затягивать с проверкой рейки нельзя

Дело в том, что даже малейшая неисправность будет прогрессировать, а эксплуатация авто с неисправным рулевым управлением небезопасна и может стать причиной ДТП

При этом следует помнить, что затягивать с проверкой рейки нельзя. Дело в том, что даже малейшая неисправность будет прогрессировать, а эксплуатация авто с неисправным рулевым управлением небезопасна и может стать причиной ДТП.

Также важно учитывать, что в ряде случаев на начальном этапе можно остановить разрушение рейки, то есть ограничиться ремонтом. Если же проблему игнорировать, через время узел будет поврежден так сильно, что нужна будет только его полная замена в сборе, что достаточно дорого.. В случае, когда выявлено, что неисправна рулевая рейка, ремонт часто бывает возможен

Для этого необходимо приобрести ремкомплект рулевой рейки. Как правило, ремкомплект на рулевую рейку предполагает возможность замены ряда комплектующих в рамках переборки данного узла

В случае, когда выявлено, что неисправна рулевая рейка, ремонт часто бывает возможен. Для этого необходимо приобрести ремкомплект рулевой рейки. Как правило, ремкомплект на рулевую рейку предполагает возможность замены ряда комплектующих в рамках переборки данного узла.

Зачастую, в таком комплекте есть пыльники, сальники и уплотнительные кольца, а также подшипники, опорные втулки и втулки скольжения, пружины и т.д. Такие детали позволяют восстановить работоспособность рулевой рейки без необходимости полной замены узла.

Однако, это решение подходит только для реек, которые изношены естественным путем. Если рейка повреждена (разбита), вал поражен коррозией, имеются проблемы с золотниковым механизмом и т.д, в такой ситуации нужна или полная реставрация рулевой рейки, или замена на новый узел. Как правило, второй вариант предпочтительнее, но получается заметно дороже.

В свою очередь, реставрация рейки рулевой предполагает шлифовку зубчатого вала, восстановление зубьев, изготовление втулок и сальников под новые размеры, пескоструйную обработку корпуса рейки и т.д. Качество работы и надежность такого узла напрямую будет зависеть от опыта и квалификации специалиста, выполняющего ремонт.
