Трём как следует: как чистить дроссельную заслонку и зачем это нужно?

После чистки дроссельной заслонки плавают обороты

Итак, казалось бы, вся процедура окончена. Заслонка была прочищена очистителем, воздушный фильтр заменен на новый, датчики обратно подключены, то есть все собрано и затянуто. Теперь можно переходить к запуску двигателя. Если мотор заводится после чистки дроссельной заслонки и дальше нормально работает, тогда процедуру можно считать успешной.

Следует добавить, что так бывает не всегда. Многие сталкиваются с тем, что после чистки дроссельной заслонки высокие обороты двигателя держатся постоянно и не падают.  Также многие водители замечают, что после чистки дроссельной заслонки увеличился расход топлива. Вероятной причиной может быть ошибка в подключении какого-либо датчика при обратной сборке, но это случается редко.

Чаще всего после очистки дроссель нужно также дополнительно калибровать и настраивать, о чем знают не все или делают это неправильно. Другими словами, большие обороты ХХ после чистки дроссельной заслонки являются наглядным примером и одновременно ответом на распространенный вопрос, нужно ли обучать дроссельную заслонку после чистки данного узла. Давайте разбираться.

Начнем с того, что чистую дроссельную заслонку в ряде случаев действительно нужно адаптировать (обучать). Обычно адаптация заслонки дросселя чаще необходима тогда, когда перед этим производилась чистка электронной дроссельной заслонки. С механической заслонкой проблем меньше, но они тоже имеются. В системах с электронным дросселем ЭБУ самостоятельно выставляет положение заслонки, в механических системах происходит выставление регулятора холостого хода.  Если проще, после снятия слоя грязи положение очищенной заслонки меняется, но ЭБУ об этом не знает и продолжает подавать топливо в соответствии с предыдущими параметрами до чистки. Для решения задачи необходимо выставить обороты ХХ при помощи диагностического оборудования, так как имеется возможность сбросить предыдущие параметры.

Также можно попробовать обучить дроссель вручную. Простейшим способом обучения без диагностического оборудования или сканера для адаптации является откручивание минусовой клеммы с АКБ от нескольких секунд до 10 минут (в зависимости от марки и модели авто). Это позволяет сбросить настройки, то есть выполняется сброс имеющейся адаптации и возврат к заводским настройкам. После подсоединения клеммы к аккумулятору и повторного запуска ДВС холостые обороты должны стабилизироваться.

Отметим, что подобный способ работает на ограниченном числе автомобилей. В подобном случае можно воспользоваться еще одной возможностью обучить дроссельный узел без компьютера. Данный способ подходит для целого ряда ТС различных производителей. Рассмотрим такую адаптацию на примере японского авто марки Ниссан.

  • Сначала мотор нужно прогреть до рабочей температуры, после чего следует заглушить двигатель.
  • Далее понадобится выждать 5-10 секунд, затем включить зажигания на 3 секунды.
  • Теперь на педаль газа нужно нажать до упора и сразу отпустить. Это делается 5 раз, нужно успеть за 5 секунд (одно нажатие в секунду). Интервал следует засекать по секундомеру, чтобы не сбиваться.
  • После последнего нажатия следует подождать 7 сек., после чего педаль газа снова нажимается «в пол»  и удерживается в таком положении до того момента, пока на приборной панели не начнет моргать «чек», а далее эта лампочка загорится постоянно.
  • После момента, кода check стал постоянно гореть, нужно выждать еще 3 секунды. Теперь педаль газа можно отпускать.
  • Далее двигатель нужно завести, холостые обороты должны прийти в норму.

Добавим, что во время проведения такой адаптации дроссельной заслонки важно точно выдерживать время на каждом этапе, а также укладываться во все временные отрезки. В этом случае можно говорить об успешном проведении обучения

Также рекомендуется уточнить особенности и возможность ручной адаптации для конкретной модели авто.

Загрязняется дроссельная заслонка: причины

В процессе эксплуатации автомобиля загрязнения дросселя является неизбежными. При этом на исправном ДВС даже без регулярной очистки грязь, которая приводит к определенным проблемам, возникает к 25-40 тыс. км. пробега. Процесс может быть ускорен по следующим причинам:

  1. Использование воздушных фильтров низкого качества или потеря герметичности во впуске. Например, достаточно того, чтобы в корпусе воздушного фильтра появилась трещина или возникли дефекты патрубка для подачи воздуха.
  2. Еще одной причиной ускоренного загрязнения дросселя считается система принудительной вентиляции картерных газов. Некоторые модели авто с указанной системой устроены так, что газы из картера вместе с частичками моторного масла подаются не во впускной коллектор, а в патрубок, по которому подается воздух. Указанный патрубок находится как раз перед дросселем. Определенное количество масла задерживается маслоуловителем, в то время как остатки накапливаются на заслонке.

В результате по причине налипшего масла и пыли заслонка плохо закрывается, устройство может подклинивать. Именно поэтому заслонку рекомендуется чистить в целях профилактики каждые 10 тыс. км, то есть во время плановой замены масла и фильтров.

Снимаем заслонку

Для примера рассмотрим Рено Логан с двигателем К7М, нам ведь не важно какой мотор, важно как и чем промыть

Для работы нужны такие инструменты:

  • Отвертка.
  • Ключи гаечные.
  • Кисть.
  • Очиститель карбюратора, либо бензин.

Приступим к работе:

  • Откручиваем воздушный патрубок.
  • После этого корпус фильтра, разбирать не нужно, если менять не собираемся.
  • После откручивания крепящих болтов, нужно приподнять корпус и открутить нижний патрубок. Убираете в сторону корпус и вот она заслонка перед нами.

  • Уплотняющее кольцо, должно располагаться между корпусом и заслонкой. Если оно после снятия оказалось на заслонке, снимите его и наденьте на фильтр, так собирать будет проще.
  • Снимите механическую тягу, соединяющую заслонку через механизм с тросом от педали газа. Не нужно ломать, слегка поддели и отвели в сторону, она практически сама соскочит с наконечника 1.
  • Затем отключаем датчик положения 2.
  • После него, регулятор холостых оборотов 4.
  • Просто отжимаете разъемы и снимаете их, никакой грубой силы.
  • Снимите дроссельный патрубок 3.
  • У основания заслонки есть фиксирующая скоба, снимаем её.

Вытаскиваем заслонку, отверстие под ней заткните чистой ветошью. Во избежание попадания туда грязи и посторонних предметов.

О том, как правильно почистить дроссельную заслонку, знает каждый мастер специализированного автосервиса, но далеко не любой автовладелец. А ведь выполнять эту процедуру рекомендуется не реже 30-50 тыс. км пробега — в зависимости от качества используемого топлива, состояния фильтров и систем.

Почистить дроссельную заслонку можно, не снимая клапан или же со снятием детали. В первом случае используется очиститель впускного клапана. Сначала демонтируется воздуховод, после чего при закрытом состоянии заслонки средство, которое обычно выпускается в виде аэрозоли, наносится на поверхность детали. Грязь и масляные скопления удаляются с помощью мягкой ткани. Далее необходимо открыть заслонку (выжать педаль газа до упора) и удалить загрязнения с боковых поверхностей и каналов. Процедура производится несколько раз.

Обратите внимание, что частичная прочистка так же, как и промывка форсунок без снятия, не позволит полностью удалить все загрязнения с детали. Поэтому лучше все же выполнять процедуру со снятием дросселя

Полная очистка

Полная очистка от загрязнений и нагара возможна лишь при снятом устройстве. Правильно демонтировать узел нужно так:

  1. Отсоединить воздуховод.
  2. Демонтировать заслонку, открутив болты и отсоединив разъемы.

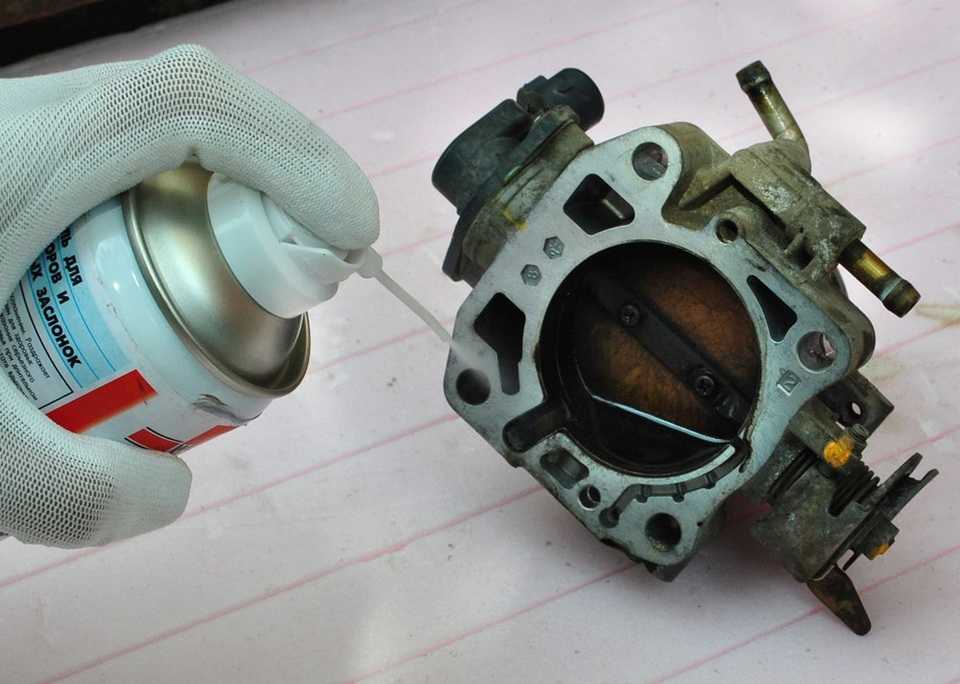

  3. Средством для чистки карбюратора или специальным составом для дроссельных заслонок с помощью мягкой ткани тщательно протереть деталь изнутри и снаружи.
  4. Повторить процедуру чистки несколько раз, не допуская сильного механического воздействия, которое может привести к удалению защитного покрытия металла, повреждению самой заслонки и датчика её положения.
  5. После чистки дросселя собрать весь узел системы подачи воздуха в обратной последовательности.
  6. «Обучить» заслонку после установки с выставлением оборотов холостого хода в требуемое (заводское) значение.

Как почистить датчик положения дроссельной заслонки

Загрязнения могут попадать и на датчик положения. Из-за неправильной работы датчика, потери или плохого контакта информация, поступающая на ЭБУ автомобиля о положении детали, будет неверной. В результате двигатель не будет набирать обороты — или, что опаснее, во время движения заслонка откроется полностью, что приведет к увеличению скорости вместо торможения.

Жидкостью с мягкой тканью удаляют загрязнения и масляный налет с датчика, не прилагая чрезмерных усилий.

Распространенные ошибки

Нередко начинающие автолюбители после появления перечисленных выше признаков сразу снимают дроссельный узел для его дальнейшей чистки. В первую очередь, заслонку надо просто осмотреть на предмет появления отложений. Если вы их не увидели, проблему стоит поискать в других узлах.

Мы не рекомендуем спешить с чисткой. Сначала нужно убедиться в том, что выполнять эту процедуру действительно необходимо. Заслонку лучше чистить уже снятой с двигателя. Это позволит вам добиться гораздо лучшего результата. Не стоит слишком активно применять ветошь (подробнее о процессе чистки – чуть ниже)!

Предназначение

Именно через дроссельный узел регулируется подача воздуха во впускной коллектор. Желание увеличить КПД двигателя приводит к тому, что современные автомобили «напичканы» электроникой. Даже система с механическим приводом (заслонка связана с тросом, идущим от педали акселератора) представляет собой моноблок с встроенным регулятором холостого хода, а также датчиком положения дроссельной заслонки.

Что уж говорить о системе с электроприводом, где заслонка движется по команде сигналов, поступающих с датчиков положения педали.

Дополнительно в моноблок включены: патрубки циркуляции охлаждающей жидкости, системы вентиляции картерных газов, а также патрубки системы улавливания паров бензина.

Поскольку все сигналы датчиков обрабатываются ЭБУ, и напрямую влияют на корректность работы ДВС, состояние узла должно соответствовать расчетным параметрам. Чистка дроссельной заслонки помогает удалить отложения, неминуемо накапливающиеся на стенках каналов.

Влияние отложений

Виной нагара на стенках являются всего несколько факторов:

  • вентиляция картерных газов, используемая для уменьшения токсичности выхлопных газов. Во время работы в систему вентиляции неминуемо попадает смесь окислившегося моторного масла с остатками продуктов горения, которые и оседают на стенках;
  • пыль, которую не задержал воздушный фильтр (особенно ситуацию усугубляют, откровенно, грязные фильтрующие элементы). Эти частицы оседают на слой осевших картерных газов, образовывая плотный нагар.


Почистить дроссельную заслонку необходимо именно от такого типа загрязнения. Иначе отложения не только препятствуют подачи воздуха, провоцируя завихрения, но и забивают РХХ. Также наблюдается неполное закрытие заслонки, что приводит к поступлению «лишнего» воздуха.

Симптомы загрязнения дроссельного узла

Обсуждаемая проблема удобна тем, что двигатель сам «подскажет» время, когда нужна чистка дроссельной заслонки. К основным симптомам относятся:

  • плохой запуск двигателя;
  • ДВС не держит холостой ход;
  • автомобиль дергается на малой скорости (до 15-20 км/час и незначительном нажатии на педаль).

Пошаговая инструкция

Дроссельная заслонка обычно оборудована датчиком положения (ДПДЗ) и регулятором холостого хода (РХХ), который зачастую тоже называют датчиком. Эти механизмы позволяют автомобилю тронуться с места и помогают поддерживать оптимальные обороты вала в зависимости от нагрузки на бортовую сеть

При очистке заслонки этим датчикам стоит уделить большое внимание, потому что поверхностное мытье (без снятия узла) не обеспечит должного результата, оно возможно только при крайней необходимости

Для работы подготовьте минимальный набор инструментов и материалов: отвертку, гаечные ключи, кисточку, очиститель. Особых физических сил не потребуется – только аккуратность!

Демонтируйте узел

Снимите воздушный патрубок, который связывает дроссельный узел с фильтром очистки воздуха
Уберите корпус воздушного фильтра, открутив болты, которыми он крепится к двигателю, и отсоединив патрубок снизу
Проверьте заодно состояние резиновых уплотнителей: со временем они усыхают, возникает люфт, корпус фильтра начинает дребезжать, слабая затяжка болтов вызывает подсос воздуха в дроссельную заслонку
Обратите внимание на дроссельную заслонку: между ней и корпусом фильтра находится резиновое уплотнительное кольцо; наденьте его на фильтр – так будет легче собрать все обратно
Если на заслонке стоит механическая тяга, снимите ее: без приложения силы, немного поддев и отведя в сторону
Отсоедините датчик положения заслонки и регулятор холостого хода, отжав разъемы
Снимите фиксирующую скобу и вытащите дроссельную заслонку

Очистите заслонку

Прежде чем мыть узел, закройте отверстие во впускном коллекторе чистой тряпкой или салфеткой, чтобы туда не попадала пыль.

Снимите с заслонки регулятор холостого хода, открутив два винта. Не забудьте, что под ним также есть резиновое уплотнительное кольцо – его тереть и замачивать в бензине не нужно, чтобы не повредить. Если состояние уплотнителя уже не внушает доверия, необходимо подобрать новый.

Мыть заслонку можно чем угодно. Многие используют для этого обычную кисточку и очиститель для карбюратора.

Недавно на рынке смазочных материалов появился новый уникальный продукт – Очиститель металла MODENGY. В его состав входят смесь органических растворителей, углеводородный пропеллент и функциональные добавки.

Очиститель растворяет загрязнения различной химической природы, в том числе нефтепродукты, буквально за несколько минут – в отличие от многих других составов, которые для эффективности выдерживаются в несколько раз дольше.

Средство быстро и без остатка испаряется, поэтому работать с ним очень удобно.

Чистить заслонку до зеркального блеска снаружи нет смысла – она быстро покроется пылью. Первоочередная задача – вымыть ее изнутри, особенно в месте соприкосновения заслонки с корпусом. Очистке подлежат также каналы поступления добавочного воздуха, шток регулятора холостого хода и колодец под него.

После очистки дроссельной заслонки дайте ей высохнуть и оцените результат!

Соберите узел

  • Поставьте на место регулятор холостого хода и верните заслонку туда, откуда вытащили (она должна попасть в паз), закрутите крепящую скобу
  • Установите тягу, предварительно смазав наконечники любой пластичной смазкой (это необязательно, но крайне желательно); проверьте ход тяги рукой: он должен быть плавным, без «закусываний» и рывков
  • Наденьте патрубок вентиляции на корпус воздушного фильтра и прикрутите его болтами
  • Наденьте воздушный патрубок

Запустите двигатель и настройте регулятор холостого хода

Для настройки РХХ снимите клеммы с аккумуляторной батареи и через 15 минут вновь оденьте их. Заведите двигатель и выдержите его на холостом ходу около 10 минут. Затем заглушите мотор на 10 секунд и опять заведите. После прогрева двигателя до рабочей температуры автомобиль готов к эксплуатации.

При замене регулятора холостого хода проблемы с оборотами поначалу неизбежны и не стоят опасений. Датчик не сразу входит в нужное положение, адаптируясь к работе.

Если дроссельный узел оснащен электрической системой управления заслонкой, его регулировка выполняется немного иначе: после запуска и прогрева двигателя до рабочей температуры заглушите его на 10 секунд. Далее на 3 секунды включите зажигание и нажмите на педаль акселератора 5 раз. Спустя еще несколько секунд выжмите педаль газа до упора и держите ее в таком положении до тех пор, пока индикатор «проверьте двигатель» не будет гореть постоянно. После этого отпустите педаль газа и заведите двигатель.

Как часто нужно очищать заслонку, проведение этой манипуляции

Если вы заметите такие «симптомы» у своего транспортного средства, важно сразу же осмотреть целостность дроссельного узла, а затем сразу же приступать к его чистке. К таким признакам относятся:

К таким признакам относятся:

  • появление плавающих оборотов, которые легко обнаружить на холостом ходу мотора (заметить их удается по появлению неровности и отсутствию слаженности в функционировании двигателя);
  • стрелка тахометра будет всегда в движении;
  • трудности с запуском мотора (данное явление возникает даже в том случае, если мотор только заглох и остался горячим);
  • увеличенный расход горючего по сравнению с предыдущим функционированием машины;
  • потеря мощности у транспортного средства, у которого большой объем мотора.

Чтобы понять, нужно ли чистить заслонку дросселя, необходимо ее осмотреть. Что это дает? Благодаря этой манипуляции удается понять, в каком состоянии находится заслонка, а также оценить степень ее загрязненности. Для снятия данной детали необходимо снять патрубок, который идет от воздушного фильтра, после чего заглянуть в узел дросселя. Если он грязный, это будет заметно по слою грязи на корпусе и стенках запчасти.

Разумеется, лучше, чтобы почистить заслонку, обратиться в автосервис, однако если у водителя есть лишнее время и желание, данную манипуляцию можно провести и в домашних условиях, тем более что все конструкции дроссельного узла примерно одинаковые.

Рекомендации по чистке заслонки, которые можно дать начинающим автолюбителям:

  • если вы взялись за чистку, то дроссель следует снимать до конца, чтобы прочистить не только внешнюю часть, но еще и внутреннюю;
  • средство для чистки стоит выбирать тщательно, чтобы оно не навредило деталям автомобиля;
  • не стоит использовать при чистке грубые ткани, а также щетки с жесткой щетиной, так как они способны повредить молибденовый слой, необходимый для улучшенного прохождения воздуха;
  • заслонку прочищают 1 раз на 10 тысяч километров, поэтому слишком часто проводить эту манипуляцию не рекомендуется.

Зачем чистить заслонку, и что дает эта манипуляция?

Чистка положительно влияет не только на дроссельный узел, но также даёт машине нормально работать.

Как часто следует проводить чистку детали? Проводить ее следует нечасто, чтобы не испортить состояние данного агрегата.

Процесс очищения заслонки выглядит следующим образом:

Снимаем патрубок, направляющийся от фильтра к дросселю. Чтобы это сделать, необходимо всего лишь ослабить винт, расположенный на хомуте.
Отсоединяем 2 шланга, которые также прикреплены хомутом. Располагаются они по обе стороны детали. После этого отключаем контакт, который расположен на дросселе.
Откручиваем болты, которые находятся вокруг основания агрегата, при этом постепенно снимая узел с коллектора.
Снятую запчасть промываем – для этого используется жидкость, предназначенная для промывания карбюратора, которая имеет название карбклинер

Важно заметить, что сняв деталь, её нужно сразу же прочистить.
После того, как жидкость будет слита, желательно заменить резиновую прокладку.
Теперь еще раз протираем запчасть хорошей тканью, а затем собираем дроссельный узел в обратном порядке (если агрегат грязный, промойте его средством еще раз).

На что нужно обратить внимание?

Использовать дешевые составы не следует, так как в них будут присутствовать агрессивные элементы, не лучшим образом сказывающиеся на состоянии дроссельного узла. В среднем данное моющее средство должно стоить 100-150 рублей

Ткань для протирки важно использовать мягкую и не содержащую ворса

Как видно, чистить заслонку совсем не трудно. Прежде чем давать отмыть заслонку профессионалам, чтобы они ее почистили и привели в порядок, нужно самостоятельно попробовать совершить эту манипуляцию, ведь проводится она нетрудно – все, кто ее мыли, говорят, что это дело 20 минут.

Большинство отечественных водителей уже привыкли выполнять мелкий ремонт автомобиля в домашних условиях. Прокачка тормозов, замена масла – ни один уважающий себя автолюбитель не откажет себе в удовольствии “поковыряться” под капотом своего авто. Это же относится и к такой несложной операции, как чистка дроссельной заслонки. О том, как выполнить всю работу правильно и какие средства стоит применять, рассмотрим далее в статье.

Как почистить электронную дроссельную заслонку, не снимая с автомобиля

Специалисты рекомендуют проводить обслуживание дроссельных заслонок с электронным управлением не реже 1 раза в год или через каждые 20 тыс. км пробега. Процедуру чистки заслонки лучше выполнять перед наступлением осенних дождей, чему есть логичное объяснение. Дело в том, что из-за повышенной влажности поступающего воздуха отложения грязи на деталях привода, оси и заслонке размягчаются. Из-за этого заслонка залипает, что приводит к невозможности контролировать обороты двигателя и может стать причиной аварии.

На большинстве автомобилей зарубежного и отечественного производства привод электронной педали газа установлен непосредственно перед впускным коллектором. Доступность механизма и простота его обслуживания позволяют провести профилактику буквально за 15-20 минут.

Для этого вам понадобятся:

  • очиститель карбюратора (заменяется бензином, керосином, дизтопливом и т. д.);
  • силиконовая смазка в виде спрея;
  • ветошь;
  • отвёртка с плоским или крестообразным жалом (в зависимости от типа винтов, которые используются для крепления патрубка подачи воздуха);
  • кисточка с жёсткой щетиной или зубная щётка;
  • защитные перчатки.

Работу лучше выполнять последовательно – так вы избежите ошибок и будете уверены, что сделали все правильно:

Воспользовавшись отвёрткой, ослабьте хомуты крепления патрубка подачи воздуха и отсоедините гофрированный шланг от корпуса электронного акселерометра.

Нажав на дроссельную заслонку, поверните её на 90 градусов и проведите внешний осмотр. Грязь и сажа на стенках корпуса — достаточное основание, чтобы немедленно приступить к чистке. Смолянистые и сажистые отложения в первую очередь забивают зазор, необходимый для работы двигателя на холостом ходу. Из-за этого обороты становятся нестабильными или же силовой агрегат и вовсе глохнет по причине прекращения подачи воздуха. Кроме того, касание заслонки к толстому слою нагара вызывает ее заедание и способствует усиленному износу пластиковых шестерён и других деталей привода.

Застопорите дроссель в открытом положении. Для этого между заслонкой и внутренней стенкой корпуса поместите подходящий по толщине предмет из дерева либо пластика – например, ручку той же отвёртки.

Приступая к чистке узла, обильно смочите моющим средством внутренние стенки и заслонку

Отдельное внимание уделите тем местам дроссельной камеры, сквозь которые проходит ось заслонки – скапливающиеся там смолянистые отложения как раз и являются причиной подклинивания узла вращения. В итоге дроссель поворачивается рывками и делает управление автомобилем некомфортным.

Выдержав 10-15 минут для размягчения засоров, их удаляют при помощи щёточки

При необходимости процесс многократно повторяют, добиваясь полной очистки дросселя. Имейте в виду, что на некоторых моделях авто стенки дроссельной камеры покрываются специальным молибденовым покрытием. Чрезвычайно гладкий слой способствует ламинарному течению воздуха в канале и препятствует оседанию сажи. Не путайте это покрытие с нагаром и не старайтесь его удалить. Напротив, применяйте щадящие методы очистки и откажитесь от жёсткой щётки в пользу мягкой фланелевой тряпочки.

Добившись от стенок внутренней камеры мягкого, ровного блеска, очистите торцевую и заднюю сторону дроссельной заслонки.
Насухо протрите детали и поверхности ветошью. Дополнительно продуйте узел сжатым воздухом.

После очистки дроссельной заслонки, чтобы электронная педаль газа работала мягко и плавно, нанесите силиконовую смазку на ось, заслонку и ту часть дроссельной камеры, к которой она примыкает.

Присоедините воздуховод и затяните хомуты его крепления.

После вмешательства в узел изменятся параметры положения дроссельной заслонки, поэтому в некоторых случаях проводят её обучение. Если обороты холостого хода начинают самопроизвольно изменяться («плавать», как говорят автомеханики), то обнулите энергозависимую память контроллера, на короткое время отсоединив «плюсовую» клемму от аккумуляторной батареи.

Ещё кое-что полезное для Вас:

И последнее, о чем хотелось бы напомнить: при первом запуске не нажимайте на педаль газа до тех пор, пока мотор не прогреется. Обеспечивая работу двигателя с номинальными оборотами в широком температурном диапазоне, вы позволите контроллеру адаптироваться к изменившимся условиям и установить оптимальные значения настроек холостого хода. В дальнейшем это даст возможность эксплуатировать автомобиль без каких-либо неожиданностей со стороны дроссельного узла.
