Коробка передач JR5 на Лада Ларгус / LADA Largus, Рено Логан, Sandero – двухвальная, с пятью передачами переднего хода и одной – заднего, с синхронизаторами на всех передачах переднего хода. Она конструктивно объединена с дифференциалом и главной передачей.
Корпус коробки передач состоит из трех частей: картера сцепления, картера коробки передач и задней крышки картера коробки передач.
Привод выключения сцепления гидравлический. Подшипник выключения сцепления и рабочий цилиндр выполнены в виде одного узла, который крепится к картеру сцепления двумя болтами.
Коробка передач JR5:
1 – первичный вал; 2 – сальник привода правого колеса; 3 – картер сцепления; 4 – картер коробки передач; 5 – задняя крышка; 6 – штуцер сапуна; 7 – рым-кронштейн; 8 – рычаг включения передач; 9 – рычаг выбора передач; 10 – датчик скорости или заглушка; 11 – кронштейн крепления тросов управления коробкой передач; 12 – сальник привода левого колеса; 13 – выключатель света заднего хода; 14 – пробка маслозаливного отверстия; 15 – трубка подвода жидкости к рабочему цилиндру гидропривода выключения сцепления; 16 – подшипник выключения сцепления.
Картер сцепления и картер коробки передач отлиты из алюминиевого сплава, а задняя крышка стальная, штампованная. Картер сцепления крепится к картеру коробки винтами. При сборке между картерами наносят бензомаслостойкий герметик-прокладку. Задняя крышка крепится к картеру коробки тремя болтами.
Первичный вал выполнен как блок ведущих шестерен, которые находятся в постоянном зацеплении с ведомыми шестернями всех передач переднего хода. Шестерни всех передач переднего хода косозубые, а заднего хода – прямозубые. Шестерни 1–4 передач выполнены заодно c первичным валом, шестерня пятой передачи свободно вращается на валу. На заднем конце первичного вала установлен синхронизатор пятой передачи. Вторичный вал полый, по нему подводится масло под ведомые шестерни. На валу расположены ведомые шестерни и синхронизаторы 1–2 и 3–4 передач. Шестерня пятой передачи установлена на вал на шлицах. Со стороны картера сцепления подшипник вторичного вала роликовый, а со стороны крышки – шариковый. Под роликовым подшипником вторичного вала расположен маслосборник, направляющий поток масла внутрь вала. Все детали, установленные на вторичном валу, стянуты в пакет болтом, ввернутым в торец вала со стороны крышки.
На коробке дифференциала установлена ведомая шестерня главной передачи. В коробке дифференциала установлены два сателлита и две полуосевые шестерни. Сателлиты вращаются на оси, закрепленной в коробке дифференциала.
Полуосевые шестерни соединяются со шлицевыми хвостовиками корпусов внутренних шарниров приводов передних колес.
Механизм управления коробкой передач JR5:
1 – трос выбора передач; 2 – трос включения передач; 3 – механизм управления; 4 – рычаг переключения передач; 5 – чехол рычага переключения передач; 6 – рукоятка рычага переключения передач
Привод управления коробкой передач состоит из механизма управления, установленного в салоне автомобиля на туннеле пола, и механизма переключения передач, расположенного в картере коробки передач. Механизмы связаны двумя тросами: выбора и включения передач.
Механизм управления коробкой передач крепится к туннелю пола четырьмя болтами.
При выборе той или иной передачи трос выбора передач перемещает рычаг выбора передач, который, в свою очередь, устанавливает переключатель передач в пазу соответствующей вилки включения передачи. После того, как передача была выбрана, трос включения поворачивает рычаг, включая необходимую передачу.
Трос включения и трос выбора передач – невзаимозаменяемые.
Другие артикулы товара и его аналогов в каталогах: 328908576R , 8201019539, 328905083R.
Лада Ларгус / LADA Largus (4601), Рено Логан, Sandero, Logan Faza 1,Logan Faza 2.
Любая поломка – это не конец света, а вполне решаемая проблема !
Как самостоятельно заменить кулису на автомобиле семейства Лада Ларгус.
С интернет — Магазином AvtoAzbuka затраты на ремонт будут минимальными.
Просто СРАВНИ и УБЕДИСЬ !!!
Не забудьте поделиться со своими друзьями и знакомыми найденной информацией, т. к. она им тоже может понадобится — просто нажмите одну из кнопок социальных сетей, расположенных ниже.
Какие особенности версии с «автоматом»?
Такая комплектация выпускалась в не только 5-местном исполнении. Также в линейке присутствовал 7-местный вариант. Все как у Рено Логан! «АвтоВАЗ» смело продвигался по тернистому пути, совершенствуя свой универсал, что позволило достичь максимальной адаптации Лада Ларгус под отечественные дорожные условия.
После модернизации автомобиль стал выглядеть по-новому, демонстрируя не только яркий экстерьер, но и достойную эргономику в салоне. Присущая бюджетным «европейцам» тех лет простота и лаконичность для LADA Largus не стала самой целью.
Так усовершенствований удостоились светотехнические приборы передка, что позволило автомобилю обрести спортивность силуэта. Существенные преобразования затронули салонное убранство, которое стало выгодно отличаться по сравнению со всеми прочими моделями производителя. Несмотря на стесненность в перечне материалов, доступных к работе, дизайнерам удалось достичь самобытного и привлекательного стиля, а также обеспечить будущего владельца завидным комфортом.
Место «пилота» удостоено лучших решений автомобильной моды. Кресло регулируется не только по высоте подушки, но и позволяет найти оптимальное положение поясничного подпора. Хорошим диапазоном регулировок обладает рулевая колонка. Каждый водитель может «подогнать» положение руля под свои оптимальные предпочтения.
Щиток наделен информативными приборами, считывать показания которых можно без особой концентрации. Мягкая подсветка придает панели особый шарм, что наиболее восторженно наблюдается в ночное время.
Нелишним оказался бортовой компьютер, способный преподнести водителю неожиданный сюрприз. Он заключается в возможности прочитать массу информации о текущем состоянии авто.
Педальный узел настроен отлично. Здесь и намека нет на жесткость нажима, чем страдали легендарные «девятки» или «классика». Педали обладают завидной информативностью, моментально заставляя автомобиль адекватно реагировать на величину нажатия.
В особых ситуациях можно демонтировать часть кресел, что позволит багажнику «вырасти» до небывалого объема.
Паспортные данные автомобиля
В нижней части стойки двери переднего пассажира наклеена табличка производителя, в которой содержится информация об автомобилеОбозначения нижней части таблички расшифровываются следующим образом
: 1 – завод-изготовитель; 2 – номер одобрения типа транспортного средства; 3 – идентификационный номер (VIN) автомобиля; 4 – разрешенная максимальная масса автомобиля; 5 – разрешенная максимальная масса автомобиля с прицепом, оборудованным тормозами; 6 – максимально допустимая нагрузка на переднюю ось, кг; 7 – максимально допустимая нагрузка на заднюю ось, кг
Идентификационный номер автомобиля (VIN) расположен на поперечине кузова под сиденьем переднего пассажира Модель и номер двигателя нанесены на приливе передней стенки блока цилиндров, рядом с датчиком сигнализатора аварийного давления масла.
Место расположения номера двигателя 1,6 (16V)
Для наглядности место расположения номера двигателя 1,6 (16V) показано на демонтированном двигателе
Место расположения номера двигателя 1,6 (8V)
Для наглядности место расположения номера двигателя 1,6 (8V) показано при снятом теплозащитном экране выпускного коллектора
На правой центральной стойке, снизу расположена двойная табличка с информацией об автомобиле:
Расшифровка обозначений нижней таблички: 1 – AVTOVAZ – завод-изготовитель; 2 – номер типа транспортного средства; 3 – идентификационный номер (VIN номер); 4 – разрешенная максимальная масса; 5 – разрешенная максимальная масса автомобиля с прицепом, оборудованного тормозной системой; 6 – максимально допустимая нагрузка на переднюю ось, кг; 7 – максимально допустимая нагрузка на заднюю ось, кг
9 – Номер для запасных частей. 10 – Обозначение двигателя. 11 – Коммерческое обозначение автомобиля.
Расшифровка VIN номера
Первые три буквы по международным стандартам обозначают код завода-изготовителя; шесть следующих символов – модель автомобиля; буква латинского алфавита (или цифра) – модельный год выпуска автомобиля; последние семь цифр – номер шасси, для легкового автомобиля соответствующий номеру кузова. В соответствии с Техническим регламентом «О безопасности колесных транспортных средств» модельный год определен как условный год, указываемый изготовителем (как правило, следующий за фактическим годом выпуска транспортного средства). На «АВТОВАЗе» начало модельного года установлено с 1 июля календарного года. Таким образом, с 1 января по 30 июня модельный год соответствует фактическому году выпуска автомобиля, а с 1 июля по 31 декабря соответствует следующему за фактическим годом выпуска автомобиля..
VIN номер также расположен (продублирован) под передним пассажирским сидением, на кузовной поперечине
Преимущества Lada Largus
К преимуществам Лады Ларгус относят универсальность использования, огромный багажник и большой вместительный салон, что существенно расширяет возможности по использованию этого автомобиля. В зависимости от своей версии машина подходит как для основного авто в семье, так и с легкостью используется в такси или же для коммерческих перевозок.
Автовладельцы хвалят французские моторы, которые одновременно экономичны, просты в обслуживании и чрезвычайно надежны. Их ремонт можно выполнить самостоятельно, а из сервиса нужно лишь регулярно менять масло, и каждые 50-60 тысяч километров пробега ремень ГРМ.
Отличное впечатление оставляет ходовая часть, подвеска тут переработана, она в меру мягкая и достаточно надежная. Переборка подвески и замена её расходников требуется не чаще одного раза в 30-50 тысяч километров пробега и более.
Нужно также отметить высокий клиренс, что упрощает использование автомобиля в зимнее время года и на проселочных дорогах. Машина предлагается по доступным ценам, она пользуется большой популярностью как у обычных покупателей, так и у транспортных компаний, которые получили недорогой коммерческий автомобиль.
История популярной отечественной модели
Первая генерация универсала показалась общественности в далеком 2010 г. Тогда модель выглядела несколько простовато, однако внушала доверие в плане своей практичности. Производитель не уставал утверждать, что Лада Ларгус завоюет сердца автомобилистов благодаря неприхотливости, комфорту, уверенной управляемости и вместимости грузового отделения.
По сравнению с Калиной или Приорой Лада Ларгус источал новизну и привлекательность, как магнитом заманивая пытливых покупателей. Производитель подогрел публику своей ценовой политикой и вмиг в адрес универсала посыпались «гигабайты» похвалы и лестных отзывов.
Сначала в планы тольяттинцев не входила цель установить АКПП. Однако ситуация заставила поменять вектор развития, чтобы не остаться в списке аутсайдеров на европейском поприще. 2012 год стал переломным моментом для универсала, когда у него появилась коробка автомат.
Новый Lada Largus получит самый мощный двигатель за всю историю АвтоВАЗа
В скором времени Largus в кузове универсал получит новый движок — об этом сообщают российские автомобильные издания. И 25 марта компания объявила, что мотор в новой комплектации будет иметь на 4 лошадиные силы больше, при этом сохранив прежний объём.
Сейчас Лада Ларгус имеет линейку двигателей мощностью от 87 до 102 л. с. Так, самый продвинутый универсал, комплектующийся мотором на 1,6 литра и МКПП, обойдётся в 657000 рублей, а базовый вариант стоит 524,5 тысячи рублей.
Двигатель, который получит Ларгус, уже успешно используется в другом автомобиле ВАЗа — Ладе Весте. Насчёт нового мотора для универсала также известно, что работать он будет в паре с пятиступенчатой механической коробкой передач, созданной на заводе в Тольятти. Это объясняется тем, что АвтоВАЗ проводит программу по отказу от импортных агрегатов, разрабатывая свои решения. Компания имеет большие планы относительно Largus — он должна выступить конкурентом Volkswagen Passat Alltrack, а также Skoda Superb Outdoor.
Ходят слухи, что Ларгус может быть оснащён движком мощностью 120 л. с., который сейчас используется в Ладе Иксрей. Он также будет иметь объём 1,8 литра и работать в паре с французской коробкой передач, заимствованной у Renault и имеющей роботизированную систему.
АвтоВАЗ никак не прокомментировал эту новость. Можно предположить, что ряд изменений в работе компании спровоцирован сменой руководства. Также перед ним стоит задача перейти на сотрудничество с российскими производителями агрегатов — проект импортозамещения. Использование отечественных технологий позволит снизить стоимость продукции ВАЗа.
Аскетизм
Главный и самый очевидный недостаток Ларгуса — его нарочитый аскетизм. Интерьер ни капли не изменился со времен первого поколения Renault Logan. В списке опций есть только необходимый минимум, хотя сегодня все больше покупателей хотят видеть в нем и некоторые излишества вроде дополнительных обогревов, продвинутой мультимедиа, электронных ассистентов. Ларгус же способен предложить только обогрев передних сидений, однодиновую магнитолу, ABS и задний парктроник. Подушек безопасности всего две, кондиционер — с ручным управлением.
Снаружи Лада Ларгус больше похожа на слегка облагороженный грузовичок, нежели на цивильную легковушку. Частично ситуацию спасает обвес Cross-версии. Давно обещанная автоматизированная трансмиссия тоже так и не появилась, равно как и двигатель 1.8. Коммерческим версиям они ни к чему, однако многие покупают Ларгус как семейный универсал и ездят на нем на работу каждый день. Хватает промахов и по части эргономики. Исправь АВТОВАЗ хотя бы часть этих проблем, и популярность машины сразу бы возросла. Посмотрим, что принесет Ларгусу грядущий рестайлинг.
Кстати, на службе в редакции ЗР тоже есть Ларгус. Вы можете задать вопрос по его эксплуатации, а также любого другого редакционного автомобиля в нашем разделе Парк ЗР.
Состояние редакционной машины
По состоянию некоторых элементов салона можно судить о реальном пробеге автомобиля. В качестве примера опишу, как обстоят дела с нашим редакционным Ларгусом, прошедшем 120 000 км:
Рулевое колесо без явных потертостей и трещин. Лишь слегка заблестело покрытие в местах хвата.
Рулевое колесо нашего Ларгуса в отличном состоянии.
Рулевое колесо нашего Ларгуса в отличном состоянии.
Рукоятка рычага коробки передач нигде не затерта.
Даже не верится, что при таком пробеге на органах управления нет явных следов длительной эксплуатации.
Даже не верится, что при таком пробеге на органах управления нет явных следов длительной эксплуатации.
Резиновые накладки на педали немного потерты, но рисунок сохранился, и уж тем более нет разрывов.
Накладка педали тормоза весьма долговечна.
Накладка педали тормоза весьма долговечна.
- Обивка сидений, включая водительское, не протерта и не порвана. Профиль сидений сохранился. Наполнитель не сыпется, пружины целые. Заломов на сиденье нет.
- Двери не провисли, закрываются легко и не требовали регулировки. Обивки дверей в удовлетворительном состоянии. Уплотнители дверей сохранили эластичность и неплохо герметизируют проемы.
- Напольное покрытие багажного отделения, не защищенное ковриком, потеряло товарный вид.
Ворсовое покрытие износилось и выглядит «на троечку». Нужно было ставить пластиковое или резиновое корытце, но оно конфликтует с третьим рядом сидений.
Ворсовое покрытие износилось и выглядит «на троечку». Нужно было ставить пластиковое или резиновое корытце, но оно конфликтует с третьим рядом сидений.
Двери багажного отделения закрываются не всегда четко и нуждаются в регулировке. При этом все уплотнители на месте и не имеют локальных затертостей.

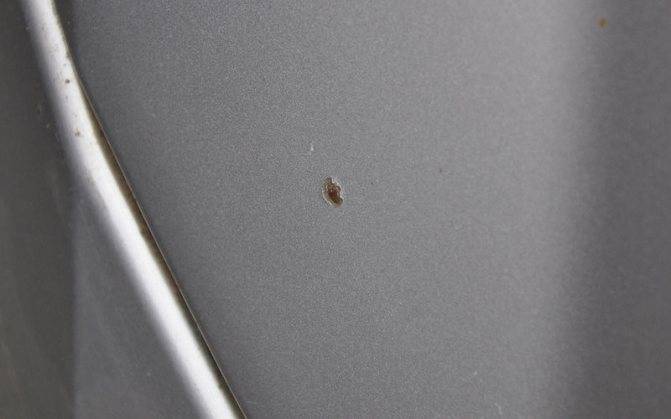

Коррозия на крыле в месте скола развивается медленно.
Коррозия на крыле в месте скола развивается медленно.
На крыльях и кромке капота присутствуют мелкие сколы, которые, конечно, потихоньку рыжеют, но происходит это достаточно медленно. На нижней части порога есть значительное отслоение краски площадью около 10 кв. см, при этом коррозии не наблюдается.
Салон
Пластик в этом бюджетном автомобиле очень жесткий и гремучий, но удивляться этому не стоит, так как этот недостаток присутствует у всех бюджетных машин. Лада Ларгус не сможет порадовать своих владельцев, хорошим акустическим комфортом, так как производитель не знает о наличии таких материалов, как вибро- и шумоизоляция.
От своих французских предков, авто унаследовало плохое качество электроники, поэтому сбой электрооборудования салона здесь происходит довольно часто. Например, подсветка приборной панели и показатели приборов могут иногда самопроизвольно загораться или гаснуть. Многие владельцы, после поездок с включенным кондиционером, обнаруживали небольшое количество воды в салоне, причиной данного феномена служит конденсат кондиционера, который по необъяснимым причинам выводится в салон. Недостаток устраняют по гарантии.

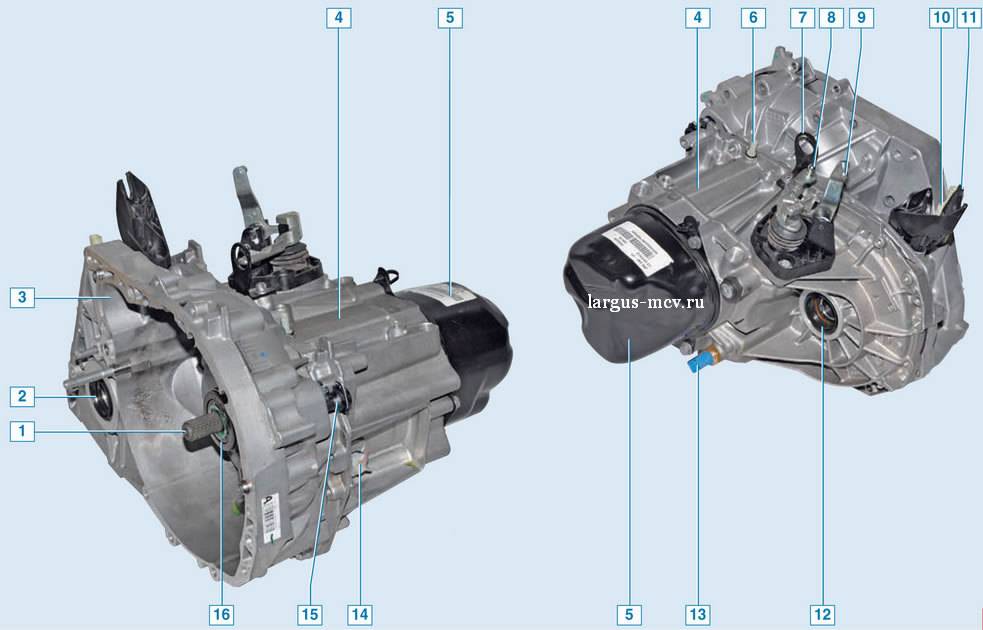

Коробка передач JH3, JR5, 21809
На автомобиль, в зависимости от комплектации, устанавливаются пятиступенчатые коробки передач Renault JH3 и JR5, а также ВАЗ-21809 (с 2018 г), выполненные по двухвальной схеме с синхронизаторами на все передачи переднего хода и объединенные с дифференциалом и главной передачей. В коробку передач на заводе заливают трансмиссионную жидкость, которая расчитана на весь срок службы автомобиля. Поэтому заменять масло в КПП по срокам ТО не нужно.
КПП JH3
Двигатель автомобиля, так же как и все двигатели внутреннего сгорания, развивает мощность и крутящий момент в сравнительно узком диапазоне оборотов. При уменьшении числа оборотов двигателя мощность уменьшается
Силовая передача позволяет уменьшать число оборотов ведущего моста по отношению к числу оборотов коленчатого вала двигателя, увеличивая тяговое усилие. Чем выше тяговое усилие, тем меньше скорость движения.
Во время езды на автомобиле возникает необходимость применять различные скорости движения и разные тяговые усилия. Так, например, при движении по глубокому песку скорость незначительна, а для преодоления сопротивления дороги необходимо довольно большое тяговое усилие. Большое тяговое усилие требуется также при трогании автомобиля с места и преодолении крутых подъемов. Напротив, при движении по дороге с твердым по крытием нужно небольшое тяговое усилие, а скорость движения может быть большой.
Для увеличения или уменьшения тягового усилия на ведущем мосте при неизменной величине крутящего момента на валу двигателя в силовой передаче автомобиля используется коробка передач.
Ввиду того, что двигатели различных моделей автомобиля имеют различную мощность, то, конечно, и передаточные числа отдельных передач, а, следовательно, и числа зубьев зубчатых колёс другие. Однако принцип работы коробок передач одинаковый, и операции по разборке, сборке и ремонту в общем аналогичны.
Основной принцип работы КПП везде одинаков, суть которого заключается в попарном соединении шестерен, которые имеют разное число зубьев. При этом передаваемый шестернями крутящий момент изменяется пропорционально передаточному числу, т.е. отношению чиста зубьев ведомой шестерни к числу зубьев ведущей.
Коробка передач в принципе очень простое устройство.
Механизм управления коробкой передач: 1 – втулка (к ней подсоединяется тяга управления КПП); 2 – фиксатор рычага КПП; 3 – рычаг переключения передач (имеет шаровую опру которая вставлена в корпус); 4 – рукоятка рычага; 5 – пластмассовый корпус
Тяга управления КПП: 1 – стяжной болт; 2 – хомут; 3 – гайка; 4 – тяга; 5 – палец тяги
Тяга крепится одним концом к втулке механизма управления КПП, а другим концом к механизму переключения установленному на КПП.
КПП ВАЗ-21809
Переработанная коробка передач производства ВАЗ с тросовым приводом переключения. Устанавливается на Lada Largus вместо КПП JR5 с 2018 года, в паре с 16-клапанным мотором ВАЗ-21129. Совместно с зарубежными инженерами над коробкой произведён ряд доработок с целью снижения шумов вибраций, в т.ч. был изменен профиль зуба шестерён. Повышена чёткость и сбалансированность переключения передач.
Таблицы передаточных чисел КПП LADA Largus
Примечание: передаточные значения на автомобилях с двигателями производства АвтоВАЗ отличаются от представленных.
Передаточные числа КПП ВАЗ-21809
| l | 3,636 |
| II | 1,952 |
| III | 1,357 |
| IV | 0,941 |
| V | 0,784 |
| Задний ход | 3,500 |
| Главная передача | 3,944 |
Заводские обозначения и параметры пятой передачи
| Передаточное отношение | Шестерня первичного вала | Шестерня вторичного вала | ||
| Число зубьев | Обозначение детали | Число зубьев | Обозначение детали | |
| 0,892 | 37 | 8200611295 | 33 | 8200608035 |
| 0,820 | 39 | 8200611299 | 32 | 8200607980 |
| 0,795 | 39 | 8200611297 | 31 | 8200607978 |
| 0,756 | 41 | 8200611301 | 31 | 8200607981 |
| 0,738 | 42 | 8200611303 | 31 | 8200607983 |
Масса коробок передач (вес КПП в килограммах)
Идентификация КПП
| Кузов и двигатель | Универсал 5 мест с К7М | Универсал 7 мест с К7М | Универсал 5 и 7 мест с К4М | Фургон с К7М и К4М |
| Установленная КПП | JH3 540 | JR5 551 | JR5 549 | JR5 517 |
Примечание: Для точной идентификации установленной КПП смотрите её маркировку (см. ниже).
На табличке 1, рисунок 2-1, выбитой на картере коробки передач ударным способом, приведена информация о коробке передач, рисунок 2-2.
Маркировки на коробках передач нанесены снизу, на картере.
Код КПП находится на наклейке, которая находится на задней, чёрной крышке КПП (слева по ходу движения). Увидеть ее на машине хотя и затруднительно, но можно:
Кузов
Lada Largus представлена в двух вариантах кузова: универсал и фургон. Следует отметить, что первый Logan имел кузов универсал (MCV), а фургон выпускался под названием Logan Van.
В сравнении с “Логаном” в кузове седан, данная модель получила увеличенные на 100 и 270 мм соответственно высоту и колесную базу. Длина автомобиля равна 4,45 м, ширина – 1,74 м, высота – 1,64 м. Колесная база составляет 2,9 м, колея – 1,48 м спереди и 1,47 м сзади. То есть машина очень крупная для сегмента B.
Ввиду того, что оригинальный автомобиль изначально хорошо приспособлен к местным условиям, его конструкция при адаптации претерпела минимальные изменения. Так, была расширена зона обработки антигравийной и противошумной мастикой, установлены накладки на арки и воздуховоды для пассажирских рядов сидений и увеличен до 5 л бачок для омывающей жидкости.
Модификация Cross представлена в пассажирских вариантах. Внешне она отличается бамперами, накладками на арки и порогами из неокрашенного пластика, а также стойками черного цвета.
ЧТО ТАКОЕ ХОРОШО?
У штатной коробки шестнадцатиклапанника есть и плюсы, и минусы. Среди достоинств — способность обеспечить динамичный разгон и отменную эластичность. Автомобиль с полной массой под две тонны и вооруженный лишь 105-сильным мотором уверенно держится в потоке, а на пятой передаче весело подхватывает уже с 50 км/ч — часто переключаться нет нужды. На дальних перегонах порой по несколько часов едешь на пятой как на автомате. Удобно, но за это приходится расплачиваться повышенными шумом и расходом топлива — причем уже тогда, когда стрелка спидометра еще даже не дошла до сотни. Поэтому мы вместе со специалистами нашего техцентра решили поэкспериментировать с разными передаточными отношениями. Ведь конструкция трансмиссии «Ларгуса» позволяет менять шестерни пятой передачи, не разбирая целиком коробку и даже не снимая агрегат с автомобиля. Кстати, аналогично могут настроить под себя высшую передачу и владельцы моделей «Рено» (например, «Логана» или «Сандеро»), а также «Ниссана-Алмера».
Вместительность
Построенный на базе Renault Logan первого поколения универсал формально относится к В-классу. Но по габаритам этого не скажешь. Ладу Весту SW некоторые тоже считают переростком сегмента В, а между тем Ларгус превосходит Весту на 60 мм по длине и на целых 270 мм по колесной базе! Понятно теперь, как при более чем достаточном просторе на втором ряду сидений в машине нашлось место и для багажника рекордного объема. При пятиместной конфигурации салона он вмещает 560 л, при двухместной — 2350 л.
Даже когда в салоне сидят семеро, для их поклажи останется 135 л. Немного, но все равно очень достойный показатель. Тем более что обычным багажником Ларгус не ограничивается. Благодаря высокому потолку над вторым рядом сидений конструкторы пристроили вместительную полку. Она тоже готова принять часть вещей. Не будем забывать и о том, что в комплектацию входят рейлинги на крыше. Значит, груз можно разместить еще и на верхнем багажнике.
Интерьер
Как было отмечено, Largus имеет несколько вариантов компоновки салона.
Пассажирские модификации представлены 5- и 7-местным универсалом. Первый имеет багажник объемом 560 л, второй – 135 л. В обоих случаях его объем можно увеличить до 2 350 л.
Грузовой вариант имеет два места и багажный отсек объемом 2 540 л. При этом он сохранил задние боковые двери, благодаря чему обеспечивается доступ в багажник с обеих сторон и сзади.
Именно грузопассажирские возможности при невысокой стоимости определили успех модели. Даже новый 5-местный универсал не приобрести за такую цену, не говоря уже о 7-местных машинах. Кроссоверы намного дороже, а минивэнов почти нет на нашем рынке. Что касается фургона, иностранные аналоги также значительно дороже.

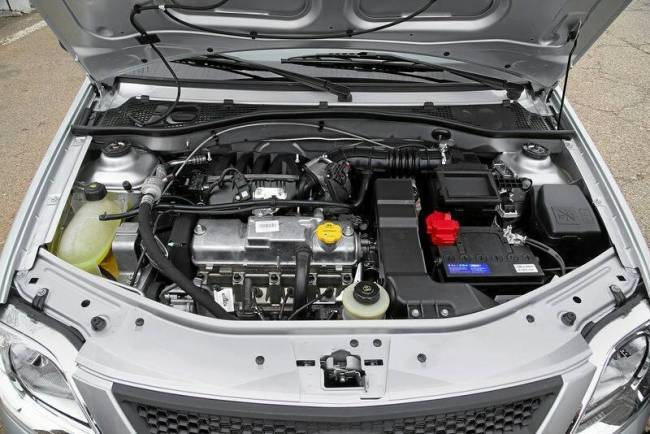

Двигатель
Изначально Lada Largus оснащалась двумя импортируемыми бензиновыми четырехцилиндровыми двигателями Renault, среди которых K7M и K4M.
K7M – это 8-клапанный 1,6-литровый двигатель, способный развивать до 86 «лошадок» при мощности 5500 об/мин и 128 Нм крутящего момента при 3000 об/мин.
K4M – это 16-клапанный мотор того же объема. Но он способен развивать уже до 102 л. с. при 5700 об/мин и 145 Нм при 3750 об/мин.
Первый двигатель поставляли из Румынии, второй – из Португалии, а с 2013 года его стали собирать по лицензии. Чуть позже эти моторы заменили собственными аналогами.
Одним из них стал ВАЗ-11189. Это 8-клапанный 1,6-литровый мотор. Развивает до 87 л. с. мощности и 140 Нм крутящего момента при 5100 и 3800 об/мин соответственно. Данный двигатель устанавливают с 2015 года вместо K7M.
Второй аналог взяли с ВАЗ-21129. Это тоже 16-клапанный 1,6-литровый мотор. Имеет мощность 106 л. с. и крутящий момент 148 Нм при 5800 и 4200 об/мин соответственно. В 2017 году им заменили K4M.
В отличие от аналогов Renault, данные моторы настроены на 92-й бензин. Следует отметить, что Logan MCV и Van, помимо вышеупомянутых, оснащали еще двумя моторами: 1,4-литровым K7J и 1,5-литровым дизелем K9K. Однако их было решено не использовать для Largus. Версию Cross оснащают только 16-клапанным мотором.
В чем причина популярности: плюсы «Лады Ларгус»
О внешности «Ларгуса» судить не приходится: нынешний универсал — копия Dacia Duster MCV родом из начала 2000-х гг. Дизайнеры «АвтоВаза» не потрудились изменить облик модели, но целевую аудиторию это не отпугнуло: практичные водители не ставят дизайн во главу угла.
Главные козыри отечественного «каблучка» — вместительность и цена. Из автомобиля с просторным багажником на 600 с лишним литров салон трансформируется в семиместный автомобиль. А при двух сложенных рядах кресел открывается пятое измерение, вмещающее в себя почти 2,5 тыс. литров груза! При этом третий ряд кресел — отнюдь не для галочки, как у многих кроссоверов.
На последнем ряду комфортно будет сидеть не только безногим карликам, крошечным животным или детям. Длительное путешествие там переживут даже два взрослых человека стандартной комплекции и роста, ведь семиместный салон нужен не только большим семьям, но и тем, у кого много друзей. А благодаря прямоугольной форме кузова и внутренней отделке без скосов в багажнике легко возить длинномеры: доски, строительные материалы, негабаритный груз и т. п. Практичность — туз в рукаве «Ларгуса».
Низкая стоимость — второй плюс модели. Стоимость обслуживания тоже невелика, и запчасти найти несложно. Простая оптика и примитивная конструкция в этом случае играют на руку модели. Как бы журналисты ни рассказывали о том, что «Лада встает с колен», в Тольятти пока не научились даже АКПП надежные собирать, что уж говорить о более сложных и умных конструкциях. Поэтому чем проще, тем надежнее и дешевле.
Еще одно достоинство модели — высота дорожного просвета. У обычной версии LADA Largus она достигает 170 мм, у кросс-версии — 200 мм.
Особенности интерьера

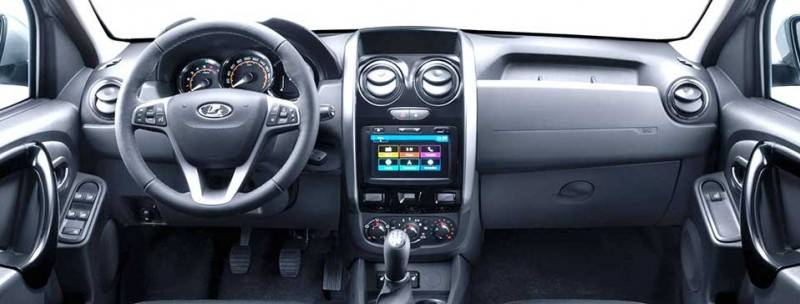

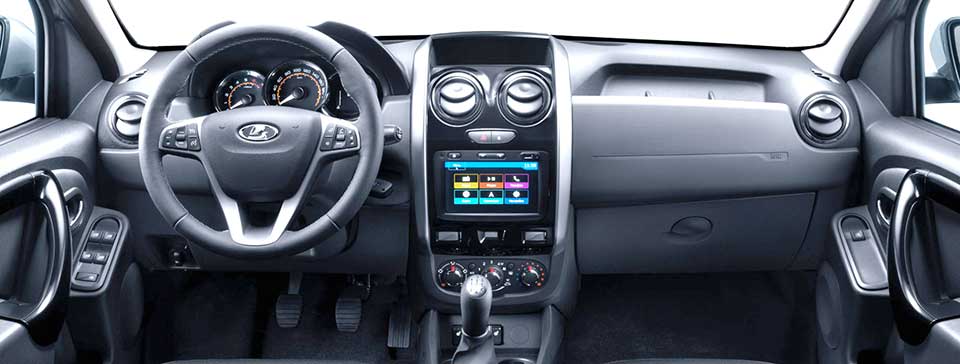

Обновленный салон Largus FL 2021 модельного года позаимствовал многие элементы от автомобиля Дастер первого поколения, например, получил практически такую же панель приборов.
Хотя использовать салонные детали от уже устаревшей модели нельзя называть самым оптимальным решением, интерьер обновленного вазовского универсала в любом случае выглядит более современно, а эргономика уже не вызывает так много нареканий, как раньше.

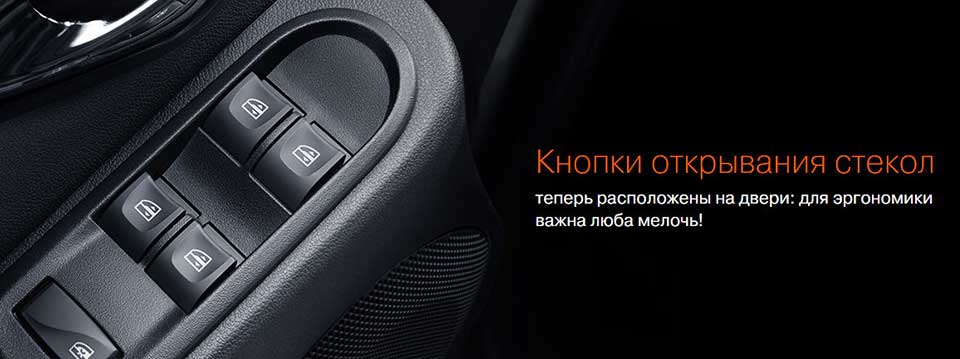

В частности, более удобно стал располагаться блок управления стеклоподъемниками (на обшивке водительской двери), до этого он устанавливался спереди на центральной консоли.

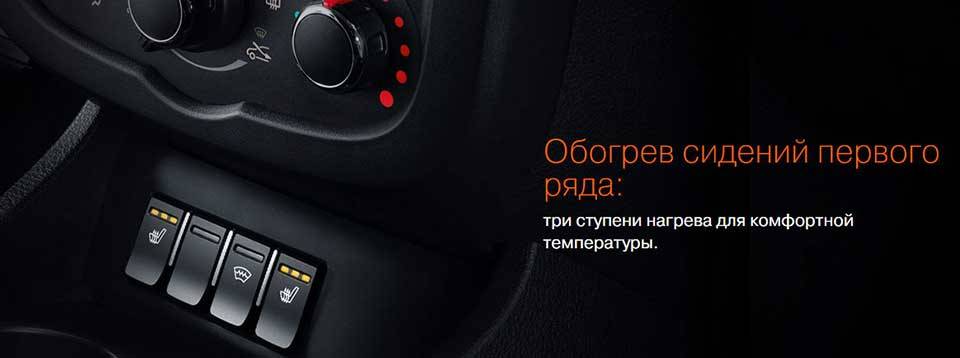

Поменяли свое положение и кнопки подогрева передних кресел, они переместились в центр, чуть ниже поворотных ручек климатической установки.
Другие характерные изменения в интерьере Largus FL:
- аудиосистема, доступная в «верхних» комплектациях, стала мультимедийной, обзавелась более современным экраном. Но по современным меркам дисплей все равно мелковат, к тому же он находится низко, что не совсем удобно;
- перчаточный ящик (бардачок) с освещением обладает достаточно большими размерами, в него легко поместятся листы бумаги формата А4;
- установлен такой же мультифункциональный трехспицевый руль, который имеется у Lada Vesta и XRay, кнопок управления на нем нет только в трех версиях Classic;
- рулевая колонка по-прежнему изменяет свое положение только по высоте, регулировки по вылету не предусмотрено даже в топе;
- блок управления кондиционером, заимствованный у Renault Duster-1, оснащается тремя поворотными «вертушками», никаких сенсоров у него не наблюдается;
- электростеклоподъемники не оборудуются доводчиками (функции Auto нет даже с водительской стороны), поэтому поднимать и опускать стекла приходится с постоянным нажатием кнопки;
- установлен другой потолочный фонарь с раздельным светом и кнопками для водителя и переднего пассажира, в нем же вмонтирован модуль Эра-Глонасс;
- боковые форточки багажника в трехрядном варианте могут открываться, обеспечивая доступ свежего воздуха для пассажиров.
Джойстик управления зеркалами остался на прежнем месте, под рычагом ручного тормоза, к сожалению, этот свой ляп автопроизводитель так и не исправил.
Еще АвтоВАЗ сэкономил на дверных уплотнителях: они наблюдаются только на проемах, а вот на самих дверях отсутствуют.
Как и раньше, универсал выпускается в 5- и 7-местном варианте (с двумя и тремя рядами), но автомобиль теперь наделяется новыми сиденьями, такими же, как у Lada XRay.
Кстати, оттуда же позаимствован и передний центральный подлокотник с боксом для мелочей, откидывающейся крышкой и защелкой на магните.
Воздуховоды, подающие воздух к ногам пассажиров, подводятся ко всем рядам сидений, в том числе и к третьему, если он предусматривается конструкцией.
Что в итоге
Как видно, в последние годы АвтоВАЗ представил целый ряд новинок, которые пользуются большой популярностью на отечественном рынке, а также на территории других стран СНГ.
Все эти преимущества является основными плюсами Lada Largus. Если же говорить об оснащении данного автомобиля коробкой автомат, выше были рассмотрены плюсы и минусы Лада Ларгус АКПП. С учетом приведенной информации становится понятно, что несмотря на определенные сложности, Ларгус с автоматом имеет неплохие шансы занять свою нишу в модельном ряду АвтоВАЗ.
