От воды и от езды: почему ломаются дизельные топливные форсунки, и как их ремонтируют

Проверка дизельных форсунок на перелив (слив в обратку)

Проверка объема слива в обратку

По мере износа дизельных форсунок со временем возникает проблема, связанная с тем, что топливо из них попадает обратно в систему, из-за чего насос не может нагнетать нужного рабочего давления. Следствием этого может быть проблемы с запуском и работой дизельного двигателя.

Перед проверкой вам необходимо будет купить медицинский шприц объемом 20 мл и систему для капельниц (для подключения шприца вам понадобится трубочка длиной 45 см). Чтобы найти форсунку, которая скидывает в обратку больше топлива, чем ей положено, необходимо воспользоваться следующим алгоритмом действий:

• вынуть поршень из шприца;
• на запущенном двигателе с помощью системы подключить шприц к “обратке” форсунки (трубочку вставить в горлышко шприца);
• в течение двух минут держать шприц, чтобы в него набиралось топливо (при условии что оно будет набираться);
• повторять процедуру поочередно для всех форсунок либо соорудить систему для всех сразу.

На основании информации о количестве топлива в шприце можно сделать соответствующие выводы:

Проверка перелива в обратку

• если шприц пустой — значит, форсунка полностью исправна;
• количество топлива в шприце объемом от 2 до 4 мл также в пределах нормы;
• в случае, если объем топлива в шприце превышает 10. 15 мл, это означает, что форсунка частично или полностью вышла из строя, и ее необходимо заменить/отремонтировать (если льет 20 мл, то ремонтировать бесполезно, поскольку это говорит об износе седла клапана форсунки), так как она не держит давление топлива.

Однако такая простая проверка без гидростенда и тест плана не дает полной картины. Ведь на самом деле при работе двигателя количество сбрасываемого топлива зависит от многих факторов, она может быть забита и её нужно чистить или она подвисает и требуется в ремонте либо замене. Поэтому данный способ проверки форсунок на дизеле в домашних условиях позволяет лишь судить лишь об их пропускных способностях. В идеале количество пропускаемого ими объема топлива должно быть одинаковым и находиться в пределах до 4 мл за 2 минуты.

Для того, чтобы форсунки эксплуатировались как можно дольше, заправляйтесь качественным дизельным топливом. Ведь оно напрямую зависит от на работу всей системы. Кроме этого, ставьте оригинальные топливные фильтры и не забывайте вовремя их менять.

Принцип работы механической форсунки

Принцип работы системы питания дизеля с механическим управлением форсунки состоит в следующем. К топливному насосу высокого давления (ТНВД) подается горючее из топливного бака. За подачу отвечает подкачивающий насос, который создает низкое давление, необходимое для прокачки солярки по топливопроводам.

Далее ТНВД в нужной последовательности осуществляет распределение и нагнетание горючего под высоким давлением в магистрали, ведущие к механической форсунке. Каждая форсунка данного типа открывается для очередного впрыска порции солярки в цилиндры под воздействием высокого давления топлива. Снижение давления приводит к закрытию дизельной топливной форсунки.

Простой механический инжектор имеет корпус, распылитель, иглу и одну пружину. В устройстве запорная игла свободно движется по направляющему каналу распылителя. Сопло форсунки плотно перекрывается в тот момент, когда нет нужного давления от ТНВД. Внизу игла опирается на уплотнение распылителя, имеющее коническую форму. Прижим иглы реализован посредством закрепленной сверху пружины.

Распылитель является одной из важнейших составных деталей среди других элементов в устройстве инжекторной форсунки. Распылители могут иметь разное количество распылительных отверстий, отличаться способом регулировки подачи топлива.

Простые дизельные моторы, которые имеют разделенную камеру сгорания, зачастую получают распылитель с одним отверстием и иглой. Дизельные моторы, которые устроены на основе непосредственного впрыска топлива, оборудованы форсунками с несколькими распылительными отверстиями. Число отверстий в таком распылителе колеблется от двух до шести.

Подача топлива регулируется зависимо от конструкции распылителя, так как существуют два основных типа подобных решений:

• распылитель с возможностью перекрытия каналов;
• распылитель с перекрываемым объемом;

В первом случае игла форсунки перекрывает подачу горючего путем перекрытия каждого отверстия. Второй тип форсунок означает, что игла перекрывает своеобразную камеру в нижней части распылителя.

Статья в тему: 7 вещей в авто, которые должен проверить водитель, прежде чем тронуться с места

Давление топлива, нагнетаемого ТНВД, заставляет иглу подниматься благодаря наличию на поверхности такой иглы специальной ступеньки. Солярка проникает в корпус под указанной ступенькой. В момент, когда давление горючего сильнее усилия, которое создает прижимная пружина, игла движется вверх. Таким образом открывается канал распылителя. Дизтопливо под давлением проходит через распылитель и происходит его распыл в форме факела. Так реализован впрыск топлива.

Далее определенное количество горючего, которое подается насосом высокого давления, пройдет через распылитель и попадет в камеру сгорания. После этого давление на ступеньке иглы начинает снижаться, в результате чего игла от усилия пружины возвращается в исходное положение и плотно перекрывает канал. Тогда подача солярки в распылитель полностью прекращается.

Как определить неработающую форсунку на работающем двигателе

Допустим, вы нашли признак неисправности форсунки и теперь хотите узнать, как проверить форсунки двигателя? Хочется сразу отметить, что сами форсунки бывают нескольких типов (механические и электромагнитные) и конструкция их имеет значительные отличия, а значит и методы проверки у них также должны отличаться. Проверить форсунки можно несколькими методами: проверка форсунок без снятия с двигателя, проверка снятых форсунок, проверка форсунка в домашних условиях, бензиновых или дизельных форсунок, и т.д. Мы разберем наиболее популярные из методик.

Чтобы узнать, как проверить работоспособность форсунки инжектора, не обязательно их снимать. Этот способ, один из самых простых проверок, и подразумевает проверку по звуку (или анализ издаваемых шумов мотором при работе). Как правило забитые или поврежденные форсунки издают приглушенный высокочастотный шум (звук, как правило, доносится из блока цилиндров).

Проверка подачи питания на форсунки

Проверка подачи питания на форсунки проводится в случае работы самих форсунок при поломке какого либо из инжекторов. Для проверки необходимо осуществить следующий порядок действий:

• отключите колодки;
• подключите к АКБ 2 провода, конец которых закрепляется на форсунках;
• включите двигатель.

После включение двигателя, необходимо обратить внимание на возможное вытекание топливной смеси – происходить это может по причине неисправностей в электрической цепи

Проверка мультиметром(тестером) сопротивления на обмотке

Проверка мультиметром (тестером) сопротивления на обмотке также позволяет проверить форсунки двигателя не снимая их. Для этого нужно убедиться в уровне сопротивления ваших форсунок. Далее выполняем следующие действия:

• при выключенном двигателе, сбрасываем минус клемму с аккумулятора;
• следом отключаем электрический разъем на самой форсунке (находится на колодке, в виде зажима);
• на мультиметре устанавливаем значение наших форсунок и подключаем его контакты непосредственно к самой форсунке.

В норме, при высоком импедансе значение должно быть равно 11-17 Ом, при низком 2-5 Ом. При несоответствии значений, такую форсунку необходимо заменить.

Способы промывки форсунок

Присадки для промывки инжектора

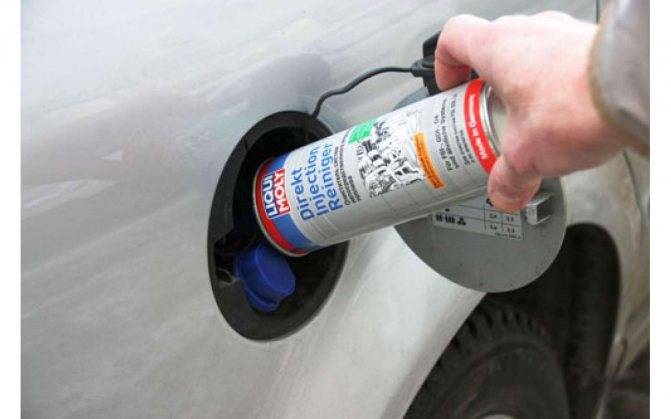

Присадки которые заливаются в бак

Существует огромное количество различных присадок для промывки инжектора. Такие присадки заливаются в бак автомобиля и перемешиваются с топливом. Смесь топлива и присадок попадает в основные элементы топливной системы и промывает их, в том числе и форсунки. Но, как правило, результата такие промывки особо не несут так как вся грязь которая была смыта до форсунок, попадает и оседает на них же что может только усугубить ситуацию. Использования такого метода не рекомендуется.

Промывка ультразвуком

Ультразвуковая промывка форсунок

Такая промывка считается эффективной наравне с промывкой форсунок при демонтаже. Останавливаться на данном методе мы не будем, так как провести данный способ промывки можно только на СТО. Да и цена у такого способа весьма не маленькая от 2000 рублей до 5000 рублей.

Промывка на месте без снятия

Данный способ промывки осуществляется применением специальных присадок, но отличается от первого способа тем, что данная промывка используется только на форсунки не проделывая весь путь по топливной магистрали. На этом методе мы остановимся подробнее.

Промывка с демонтажем

Данный способ очень надежный и наверное самый популярный среди гаражных автолюбителей, которые любят чинить свой автомобиль сами. При прочтении этой статьи вы с легкостью сможите промыть форсунки на автомобиле Лада своими руками без каких-либо специальных знаний.

Ремонт дизельных форсунок

Загрязнение каналов внутри форсунки, по которым проходит топливо, способствует ухудшению распыления топлива и нарушению образования воздушно-топливной смеси. Максимально равномерную пульверизацию нарушают смолы, содержащиеся в соляре. Проблему нарушения подачи топлива форсунками помогает устранить промывка. Данная процедура обеспечивает удаление загрязнений внутри топливных каналов. Для ее осуществления применяются следующие способы:

1. Чистка при помощи ультразвука. Эффективный способ удаления грязи, который проводится на специальном оборудовании. Снятые форсунки помещают в специальную жидкость и воздействуют ультразвуковыми колебаниями, при которых грязь в сопле разрушается в течение короткого времени.

2. Промывка топливом, содержащим специальные присадки. Наиболее популярен среди автолюбителей, так как не требует применения дорогого оборудования. Представляет собой добавление присадки в топливо, которое при прохождении через форсунку будет растворять отложения. Эффективность метода не доказана.

3. Промывка на стенде при помощи специальных жидкостей. Очищение происходит при высоком давлении за счет циркуляции. Способ отличается надежностью и высокой эффективностью.

4. Ручная промывка, при которой имитируется работа форсунки. Достаточно эффективный и недорогой способ, не требующий применения специального оборудования. Для его проведения форсунки демонтируют вместе с рейкой и фиксируют над емкостью. Подача очищающей жидкости производится по прозрачной силиконовой трубке. Дозатор форсунки активируют электрическим током, подведенным по проводам от аккумулятора. Полная очистка происходит после 5-10 мин. распыления жидкости. Сам процесс состоит из следующих этапов:

• С форсунки снимают фильтры и резиновые уплотнители, чтобы под воздействием жидкости они не вышли из строя;
• Организуют герметичное соединение баллона с жидкостью и форсунок через силиконовую трубку;
• Подводят электропитание от аккумулятора с помощью пары проводов;
• К разрыву одного провода подводят кнопку для размыкания цепи, второй провод оставляют целым;
• При нажатии кнопки происходит впрыск, который продолжается до момента равномерного распыления струй жидкости.

Достаточно часто некачественный впрыск происходит по причине засорения или износа сопел форсунки, что достаточно хорошо видно в процессе диагностики неисправностей. Для устранения поломки корпус детали разбирают и тщательно промывают в керосине, наружный нагар удаляют деревянным скребком, а отверстия прочищают мягкой стальной проволокой, диаметр которой меньше отверстия сопла. При увеличении размера сопла более чем на 10 %, или разнице в диаметре отверстий на 5%, распылитель заменяют на новый.

Иногда форсунка может давать течь, которую возможно устранить притиркой иглы к седлу. Течь может возникать и при нарушении уплотнения в торце иглы (уплотняющем конусе). Притирка производится разведенной в керосине пастой ГОИ, при которой избегают ее попадания в зазор между направляющей и самой иглой. После притирки все делали промывают в керосине или чистом дизтопливе, продувают сжатым воздухом, и после сборки снова тестируют на герметичность.

Что бы ваши форсунки служили долго, используйте фильтр дизельного топлива тонкой очистки.

Ремонт форсунок

Текущее обслуживание или капитальный ремонт форсунок дизельных двигателей предпочтительно поручить квалифицированным специалистам — они смогут провести восстановление и регулировку детали на высокоточных автоматизированных стендах. Однако определённый комплекс ремонтных процедур можно провести и в кустарных условиях без использования сложной аппаратуры.

Необходимые инструменты и материалы

Для проведения самостоятельного обслуживания распылителей дизельного мотора автовладельцу потребуются:

• набор рожковых или накидных ключей;
• отвёртки под прямой и крестовый шлиц;
• чистая сухая ветошь;
• максиметр;
• промывочная жидкость для ДДВС.

Рекомендуется проводить работы в сухом и освещённом, защищённом от пыли гараже.

Демонтаж форсунки

Диагностика дизельных форсунок и их обслуживание подразумевают снятие распылителей с ДВС. Перед началом работ рекомендуется тщательно вымыть двигатель и моторный отсек, чтобы избежать попадания мусора, инородных частиц. С особым пристрастием нужно промыть ГБЦ. На трубки высокого давления необходимо нанести разметку, которая поможет не запутаться при обратной сборке.

Перед снятием необходимо закрыть штуцеры форсунок (используйте пластиковые колпачки) во избежание загрязнений. Для демонтажа распылителей не рекомендуется использовать обычные рожковые ключи — неопытный ремонтник может сорвать резьбу с форсунок. Если должная квалификация отсутствует, используйте накидные ключи и инструмент — «головку» с длинной ручкой.

Удалив форсунки из отверстий, просушите их и уберите наружные загрязнения ветошью. В отверстия форсунок заложены уплотнительные кольца. При ремонте деталей впрыска они заменяются на новые в обязательном порядке. Не допускайте, чтобы грязь с колечек попадала в систему впрыска во время снятия.

Проверка работоспособности форсунки

Существует несколько методов проверки работоспособности распылителя. Проще всего проверить форсунку на работающем моторе:

1. Запустите «движок» на холостом ходу.
2. Начинайте поочерёдно выкручивать распылители один за другим.
3. Если после снятия работа мотора ухудшилась, то удалённая форсунка исправна и её нужно вернуть на место.
4. Методом исключения Вы найдете форсунку, демонтаж которой не изменит режим работы ДДВС. Это и будет сломанное устройство.

Можно для диагностики использовать мультиметр. Заранее необходимо скинуть клеммы АКБ и отключить проводку форсунок, после чего «чекнуть» прибором каждую деталь. На форсунках высокого сопротивления значения прибора будут находиться в диапазоне 11 — 17 ом; при низком импедансе мультиметр покажет до 5 ом.

Большим преимуществом будет наличие максиметра. Прибор способен показать текущее давление, при котором срабатывает распылитель. Также поможет выявить дефекты, касающиеся угла распыления и конфигурации струи впрыска.

Это интересно: Устройство, назначение и 6 признаков неисправности ступицы переднего колеса автомобиля

Устранение возможных неисправностей

Неисправную форсунку необходимо осмотреть. Сначала ищем наличие протечек в корпусе детали. Если таковых нет, приступаем к разборке детали. Крепим деталь в тисках и аккуратным простукиванием выбиваем распылитель. Далее нужна тщательная чистка: вымачиваем части форсунки в солярке или растворителе для удаления нагара. Снимаем гарь и отложения мелкой стальной тёркой. После завершения чистки нужно проверить форсунку на максиметре. Если достигнуты оптимальные параметры впрыска, устройство готово к установке в мотор.

В иных случаях необходимо полностью заменить распылитель на дефектной форсунке. При установке новой запчасти тщательно удалите всю заводскую смазку, иначе устройство не будет работать.

Для чистки распылителя пользуйтесь компрессором — напор воздуха выбьет труднодоступную грязь.

Установка форсунки

До демонтажа устройства сделайте метки маркером на всех деталях, чтобы избежать путаницы. Особенно внимательно размечайте шланги высокого давления. Форсунка вкручивается от руки насколько хватит сил. Дальнейшая затяжка выполняется ключом-динамометром. Значения затяжки указываются в руководстве по эксплуатации мотора. Когда установите форсунку, выкачайте воздух из топливной системы. На современных авто для этого достаточно несколько раз крутануть стартер; либо воспользуйтесь насосом ручной подкачки (при наличии).

Почему топливные форсунки так дорого стоят?

Во-первых, ведущие производители вкладывают значительные средства в исследования и разработки, обеспечивая автомобилистов первоклассным продуктом. Хотя простой целью системы впрыска топлива является подача горючего в цилиндры дизельных двигателей, процесс доставки может отличаться в зависимости от используемых инжекторов.

Известно, что менее качественные и более дешевые топливные инжекторы шумно и недостаточно эффективно работают. Это наносит ущерб как автомобилю, так и окружающей среде.

Во-вторых, в конструкции форсунок используются качественные материалы, благодаря чему эти изделия могут работать в условиях высокого давления систем впрыска дизельного топлива. Лучшие бренды, такие как Bosch, Zexel и DISA, не будут экономить на материалах за счет качества, поэтому покупая их, автовладелец может быть уверен – ремонт дизельных форсунок Бош понадобится нескоро.

Материалы тщательно отобраны, и каждый инжектор тщательно сконструирован. Такая деталь выдержит экстремальные давления и прослужит много лет. Благодаря качественной сборке дорогостоящий ремонт дизельных форсунок авто можно отодвинуть на года.

В-третьих, инжекторы – это очень сложное оборудование. Они имеют допуск 1 микрон – наилучший допуск любого механического компонента двигателя. Возможность производства по таким точным стандартам и возможность тщательных проверок качества наряду с этим также помогает объяснить часть затрат на качественные топливные форсунки.

Как определить льющую форсунку?

Экономия склоняет многих автолюбителей приобрести машину с дизельным силовым агрегатом. Но вот новые системы питания дизелей могут испортить всё преимущество из-за своей дороговизны, ведь новые форсунки стоят немало.

Производители утверждают, что работа форсунки рассчитана на 100-150 тысяч километров пробега. Но на самом деле они могут работать даже больше, но тогда надо быть бдительным, чтобы не проморгать момент поломки форсунки.

Почему ломаются форсунки?

Как только двигатель начинает развивать недостаточную мощность, при увеличении нагрузки на мотор появляются провалы и рывки, а на малых оборотах работа силового агрегата становится неустойчивой, то следует сразу же задуматься о поездке в СТО для ремонта или в автомагазин, чтобы купить новые форсунки.

Чаще всего форсунки ломаются из-за различного рода загрязнений. Так как эти детали находятся под постоянным воздействием высоких температур, то на форсунке происходит закоксовывание смол, которые содержатся в горючем. Эти твёрдые отложения могут перекрыть отверстия распыла, что нарушает герметичность игольчатого клапана. Это может привести к тому, что даже качественные форсунки Denso начинают плохо распылять топливо или даже лить. Засорение системы топливоподачи может привести к тому, что засорятся другие элементы форсунки, такие как каналы или фильтр. Чаще всего, ремонт форсунок Common Rail производится при помощи ультразвуковой прочистки.

Первые признаки льющей форсунки

Льющая форсунка – это форсунка, которая плохо распыляет горючее или просто сливает его струйкой в камеру сгорания. Какие признаки того, что работа форсунки нарушена? Прежде всего можно ощущать подёргивания на холостом ходу или при режимах малой нагрузки. Когда мотор немного разогреется, то подёргивания уменьшатся, потому что в разогретом двигателе топливо гораздо лучше испаряется, даже если распыл нарушен.

Если автомобиль не заводится с первой попытки, а только со второй или третьей, а раньше он всегда нормально заводился даже с похожей температурой на улице, то это тоже признак льющей форсунки. Всё дело в том, что если форсунка льёт, она пропускает топливо даже в то время, когда двигатель не работает. В связи с этим, в рампе очень сильно падает давление. А из-за того, что топливный насос во время пуска работает всего лишь несколько секунд, а потом выключается на программном уровне, то этого не хватает, чтобы в топливной рампе было необходимое давление. Именно поэтому двигатель приходится запускать несколько раз, чтобы давление выровнялось до необходимой отметки.

Кроме того, если хотя бы одна из форсунок льёт, то это сильно обедняет топливовоздушную смесь. Как известно, что такая смесь горит значительно хуже и сильнее склонна к детонации. Это может заметить датчик детонаций, а многие автолюбители просто не обращают на это внимания, ошибочно считая, что сломан именно сам датчик.

Иногда происходит вспышка в двигателе, когда стартер ещё не работал. Это тоже один из признаков того, что из форсунок подтекает топливо. Этот хлопок чаще всего означает именно то, что холостая искра от зажигания зажгла протёкшее топливо.

Признаки неисправности форсунок дизельного двигателя

Чаще всего неисправность дизельных форсунок очень быстро обнаруживается водителем. Но если у владельца дизельного авто не было опыта владения подобным автомобилем, то он может сразу и не распознать поломку

Первым делом следует обратить внимание на работу двигателя. На первых этапах никаких признаков поломки не проявляется

Автомобиль начинает наоборот ехать чуть лучше, чем обычно. Да, я сейчас не оговорился. Все именно так. Дело в том, что из-за неисправных форсунок внутрь камеры сгорания может поступать больше топлива, чем требуется. Из-за богатой смеси машина начинает ехать лучше.

Если упустить этот момент, то плавная езда постепенно перерастет в более крупную поломку. Через некоторое время Вы начнете замечать, что автомобиль стал поддымливать при запуске, а холостой ход стал не стабильным, а обороты начали плавать.

На самых запущенных стадиях расход топлива увеличивается в разы, а автомобиль начинает дымить уже при езде или резком нажатии на педаль газа. Постепенно, когда форсунка переливает топливо, оно начнет попадать через кольца в масло. Из-за этого уровень моторного масла может увеличиться, а его свойства ухудшатся. А это уже может привести к серьезному ремонту.

Топливная форсунка – что это такое

Форсунка является важным механизмом топливной системы и предназначается для своевременной и дозированной подачи топлива в камеру сгорания ДВС.

Она представляет собой механический распылитель топлива в цилиндры двигателя. Основная ее особенность в обеспечении точной дозировки впрыска топлива в определенный временной момент.

В современном автомобилестроении эти детали применяются как на бензиновых, так и на дизельных моторах, так как они обеспечивают подачу топлива строго ограниченными порциями и в заданный момент времени.

Развитие этой системы подачи топлива в устройстве автомобилей началось еще в 60-х годах. В настоящее время различают три вида форсунок в зависимости от метода впрыска:

• Электрогидравлическая разновидность используется в моторах, работающих на дизельном топливе, а также в двигателях с системой топлива Common Rail. У нее более сложное устройство, конструктивно состоящее из камеры управления, клапана, дросселя на впуск и сливного канала. В основе ее работы лежит использование уже имеющегося высокого давления топливной смеси в системе. На начальном этапе клапан закрыт, а игла максимально прижата к своему седлу в камере управления. Затем клапан открывается, в форсунку поступает топливо через сливной дроссель. Оно вытекает из камеры управления в сливную магистраль. Дроссель впуска в это время препятствует быстрому выравниванию давления в камере сгорания и во впускной магистрали. При этом по мере снижения давления на поршень, ослабевает его прижимное усилие, а поскольку давление на иглу не изменяется, то она поднимается, и в этот момент происходит впрыск топлива. Описание принципа работы данного вида дает понимание того, почему течет форсунка на дизеле.
• Электромагнитная форсунка, как правило, устанавливается в бензиновых двигателях. Они имеют простое устройство, состоящее из клапана электромагнитного типа, сопла и распылительной иглы. Принцип работы такого вида детали также прост. Подача напряжения на обмотку форсунки происходит строго в установленное время, в соответствии с заложенной программой. Напряжение создает определенное электромагнитное поле, которое затягивает грузик с иглой из клапана, тем самым открывая сопло для впрыска нужного количества топлива. После чего напряжение снижается, игла принимает исходное положение и сопло закрывается. Описание принципа работы данного вида дает понимание того, почему текут форсунки на бензиновом двигателе.
• Пьезоэлектрическая разновидность на сегодняшний день наиболее совершенная и перспективная среди трех перечисленных устройств для впрыска топлива в цилиндры двигателя. Ее сфера применения – дизельные ДВС с системой подачи топлива Common Rail. Конструктивно состоит из толкателя, специального пьезоэлемента, иглы. Работает по принципу гидравлического механизма. Изначально игла размещается в седле клапана благодаря воздействию на нее высокого давления ТС. После подачи на пьезоэлемент электросигнала, его длина увеличивается, и он буквально толкает поршень толкателя, который в свою очередь давит на поршень переключающего клапана. Это приводит к открытию переключающего клапана, через него топливо устремляется в сливную магистраль, давление в верхней части иглы снижается и за счет не изменившегося давления снизу, игла поднимается. При подъеме иглы происходит впрыск топлива.

Топливные форсунки обладают рядом преимуществ по сравнению с карбюраторами:

• экономия расхода топлива, благодаря точной системе дозирования;
• минимальный уровень токсичности выхлопов;
• возможность увеличения мощности мотора до 10%;
• простота и легкость запуска в любую погоду;
• отсутствие необходимости в частой замене и чистке.

Все эти достоинства позволяют сократить расходы на эксплуатацию и обслуживание автомобиля. Эта деталь весьма требовательна к качеству топлива и моторного масла, вследствие чего часто течет.

Недолив или перелив? Как проверить форсунку

Форсунки – одни из наиболее склонных к поломке деталей современных топливных систем дизельных двигателей.

Работа современного инжектора является крайне выверенной и контролируется электроникой, ведь впрыск топлива согласуется с динамикой двигателя и даже происходит многократно за один ход поршня.

Выработка ресурса – не самая страшная угроза для форсунки, наибольшую опасность ей причиняют загрязнения топливной системы. Конечно же, некачественное топливо является худшим врагом для деталей топливной системы, но все же это не единственная причина плохой работы топливной аппаратуры.

Износ и поломка может происходить и вследствие естественных причин – старения, коррозии, повреждения контактных деталей. В результате в систему попадают ржавчина, небольшие частицы, вода. Все это крайне негативно сказывается на чистоте и работе форсунок.

Засорение распылителей ведет к неравномерной подаче топлива. Определить это можно по некоторым симптомам: запуск двигателя ухудшается, при этом показатели аккумулятора в норме, падают показатели мощности, тяги, а расход топлива повышается. Дополнительно на засоренность инжектора указывает дым черного цвета из выхлопной трубы, аварийный режим работы и увеличенный шум в работе двигателя.

Для того чтобы точно диагностировать причину неисправности совершенно недостаточно прощупать двигатель «дедовскими» методами на ощупь и слух, для этого понадобится специальное оборудование. В противном случае, как это нередко и случается, механик принимает решение снять и почистить форсунки, но результата это никакого не дает. Ведь даже компьютерная диагностика, помогая зачастую определить проблему инжектора, не дает конкретного заключения.

Найти неисправную форсунку удается лишь в случае серьезной неисправности или выходе ее из строя. Для точной диагностики и ремонта дизельной системы потребуется дорогостоящее оборудование, на покупку которого отважатся единичные станции.

Для того чтобы определить конкретную неисправность форсунки, потребуется выполнение целого ряда операций. Для начала выполняется первичная диагностика, с помощью диагностического сканера. О проблеме впрыска будет сигнализировать ошибка «P0263 Injector cylinder 1 — Drift». После этого проверяется способность форсунки противостоять обратным утечкам, а при недостаточном давлении используют фальш-актуатор, который позволяет определить причину неисправности. Чтобы понять, является ли причиной неисправности топливо, оно также должно быть протестировано специальным тестером.

Неисправность самой форсунки определяется после ее снятия с автомобиля и установки на стенд

Инжектор подвергается испытаниям, а самым актуальным моментом, который многими механиками не принимается во внимание, является последующая калибровка. После любого вмешательства в работу электронных форсунок они должны быть перепрошита для дальнейшей правильной работы, иначе регулировка топливоподачи в автомобиле будет осуществляться по старым параметрам

Среди многих СТО распространена практика при неисправности топливных инжекторов прибегать к услугам специализированных сервисов. Но существует также альтернатива в виде портативного недорого стенда, который может определить неисправность форсунки без снятия с машины. Это позволит проводить диагностику быстро и более специализированно, сузив район поисков неисправности до определенной форсунки.

Ультразвуковая очистка

Современный способ чистки инжектора — использование ультразвука. Тут потребуется снять с двигателя форсунки и поместить их в ультразвуковую ванну. Очистка производится с помощью микровзрывов ультразвуковых волн, способных достичь тысяч атмосфер (эффект кавитации). На дне ванны находится ультразвуковой генератор. В него опускаются форсунки и за счет кавитации достигается максимальный эффект отслоения засорений в канальцах форсунок и осадков в каналах форсунок.

Благодаря использованию ультразвуковой ванны очищается поверхность форсунки и внутренние ее рабочие полости. На внутренней поверхности возможны также лаковые и карбоновые отложения, так как она находится в рабочей зоне большого давления и высоких температур. Внутренняя поверхность прибора очищается исключительно в активном режиме очистки. Этот режим предполагает, что форсунки открываются и закрываются, находясь в рабочем растворе частью, непосредственно распыляющей топливо — распылительным отверстием, при ультразвуковой очистке.

Промывка ультразвуком считается более эффективной, так как ее помощью могут очищаться и те форсунки, которые промывочной жидкостью очистить нельзя. Промывка инжектора данным способом стоить будет немного дороже.

Этапы промывки ультразвуком:

• Снятие и осмотр форсунок.
• Установка на стенд.
• Первичная проверка на стенде (распыл, производительность).
• Промывка со специальным раствором в щадящем режиме в ультразвуковой ванне.
• Промежуточная проверка приборов на стенде (распыл, производительность).
• Дополнительная промывка при необходимости.
• Финальная проверка на стенде (распыл, производительность).
• Установка при необходимости новых фильтров и уплотнительных колец.
• Монтаж форсунок в двигатель.

Проверка на стенде является преимуществом этого способа. Ультразвуковую ванну рекомендуется использовать через 100 тыс. км или чаще, если диагностика двигателя показала необходимость этого. Главным недостатком метода является его высокая стоимость и необходимость прибегать к помощи специалистов. Из-за неправильной чистки ультразвуком форсунки могут повредиться. Конечно, сначала убедитесь, что перебои в работе двигателя именно из-за загрязненности форсунок.

Проверка питания

Глушим двигатель. Первый вариант:

1. Снимаем разъём питания форсунки 1 цилиндра.
2. Подключаем мультиметр режиме измерения постоянного напряжения в диапазоне 0-20 Вольт.
3. Заводим двигатель и наблюдаем за показаниями прибора. Напряжение должно подаваться короткими импульсами.
4. Если показания напряжения появились, значит проводка исправна.
5. Если напряжения на фишку питания не приходит, то глушим двигатель и прозваниваем провода, либо ищем повреждение визуально.
6. Подключаем форсунку 1 цилиндра и повторяем операцию с форсунками 2-4 цилиндров.

Второй вариант. Понадобятся два человека. Делаем всё тоже самое, только отключив сразу все форсунки. Один человек крутит двигатель стартером, а второй — последовательно измеряет импульсы напряжения на отключенных разъемах форсунок.

Вместо мультиметра можно использовать светодиод.

Заключение

Самостоятельный ремонт форсунок — мера скорее вынужденная. Такой сервис в кустарных условиях может принести успех только в случае высочайшей квалификации мастера. Главная проблема гаражного ремонта — отсутствие высокоточного стендового оборудования для диагностики. Ремонтник не может объективно оценить эффективность сервисных мероприятий.

Если есть возможность обратиться на СТО, не пренебрегайте ею: компьютерное оборудование и стенды очистки продлят жизнь форсункам, избавят от потенциального дорогостоящего ремонта. Та же ультразвуковая чистка может избавить автомобилиста от проблем двигателя на несколько сезонов.
