Топливный насос ВАЗ 2110: признаки неисправности бензонасоса

Как проводится чистка?

Топливный насос находится в задней части автомобиля, обычно с правой стороны. Получить к нему доступ можно только из салона, демонтировав или откинув заднее сиденье

Предварительно необходимо убрать легковоспламеняющиеся предметы и соблюдать осторожность, избегать возникновения искр, т. к

во время снятия насоса могут пролиться капли топлива.


Устройство необходимо снять с автомобиля и разобрать на составляющие детали. Снятие и чистка сетки бензонасоса:

  1. Демонтируется крышка, под которой находится бензонасос.
  2. Убирается минусовая клемма с АКБ, отсоединяются трубки от агрегата.
  3. Откручивается прижимное кольцо с помощью специального съемника.
  4. Извлекается насос. Предварительно сливаются остатки топлива, демонтируется уплотнительное кольцо, пылесосится пыль.
  5. Снимание нижняя часть прибора, где обычно и скапливается грязь, отложения в виде коричневой жижи.
  6. Снимается сетка-фильтр, для чего достаточно поддеть ее отверткой.
  7. Проводится замена сеточки или чистка, избегая даже незначительных повреждений: промыть жидкостью для очистки карбюратора и почистить мягкой щеточкой.
  8. Донная часть корпуса и сеточка после очистки «промываются» бензином.
  9. Узел собирается в обратном порядке, устанавливается в топливный бак.
  10. Подключаются трубки подачи топлива и «обратные», проверяется закрепление хомутов.
  11. Проводится присоединение электрического разъема питания.

Бензонасос BOSCH ВАЗ 2110 – плюсы и минусы

Среди производителей автомобильного электрооборудования, самым авторитетным является BOSCH. Совокупность доступной цены и хорошего качества, позволили этому бренду завоевать прилавки в каждом магазине авто-товаров. Однако, изготовители контрафакта не спят и наводнили рынок своей продукцией, более худшего качества.

Как выбрать на ВАЗ 2110 бензонасос Bosch оригинального качества

Несмотря на высокотехнологичное оборудование фабрик с контрафактной деятельностью, покупателю возможно определить оригинальную продукцию от подделки. Это гарантирует автовладельцу, что заявленный производителем срок службы на бензонасос Бош для ваз 2110 — будет соблюдён.

Определяется подделка по следующим признакам:

  • углы на стикерах упаковки острые, а не овальные как на оригинале;
  • опечатки и ошибки в тексте сопроводительной документации;
  • насос упакован в вакуумный полиэтиленовый пакет без масла;
  • дата изготовления и номер смены могут быть нанесены на корпус некачественно или отсутствовать.

Производительность и характеристики бензонасоса Bosch

Изготовитель BOSCH производит для каждой топливной системы насос, с определёнными параметрами давления. При этом не обязательно, чтобы давление строго соответствовало ТТХ. Главное, чтобы оно не было меньше, иначе его не хватит для нормальной работы топливной системы. Что касается излишнего напора, то в этом случае выручает обратка, возвращая топливо в бак.

Если предстоит ремонт бензонасоса ВАЗ 2110 (инжектор) своими руками, то следует приобретать электромоторчик с номером 0580453453. Помимо тольяттинского семейства, деталь с этим кодом устанавливается на некоторые модели RENAULT.

Таблица 1. Характеристики топливного насоса для ВАЗ 2010-12

ПараметрыПоказатели
Код производителя0580453453(BOSCH)
Типпогружной
Производительность (л.ч.)60
Обороты в минуту5600
Давление максимальное (kPA)650
Давление минимальное (kPA)450
Давление в системе макс. (kPA)350
Давление в системе мин. (kPA)100
Потребляемая сила тока (А)5
Напряжение (В)6-13
Диаметр (мм)38
Длина (мм)111,4
Стоимость (руб)2 800

Многие автовладельцы «десятого» семейства, не располагают желанием сразу приобретать бошевский бензонасос на свой ВАЗ 2110 (8 клапанов инжектор), так как его стоимость свыше 2 500 рублей, существенно бьёт по личному бюджету. Однако, испытав неудачу после установки подделки, можно услышать объективную оценку от первого лица, где есть свои минусы и плюсы.

Таблица 2. Преимущества и недостатки бензонасоса BOSCH 0580453453

ДостоинстваНедостатки
ДолговечностьВысокая стоимость
Высокое качество
Прост в установке
Придаёт динамичности автомобилю
Стабильное давление
Гарантия в точке продажи
Подходит на все модели ВАЗ

Частые поломки

Неисправность бензонасоса могут вызвать: некачественное горючее, засорение топливного фильтра, элементарное опустошение бензобака, интенсивность эксплуатации автомобиля. Не исключаются механические повреждения внутренних компонентов по причине износа или низкого качества сборки и материалов.

Помочь бензонасосу прослужить дольше вполне по силам любому автолюбителю, выполняющему ряд правил:

  • заправляться качественным топливом на проверенных АЗС;
  • своевременно менять топливный фильтр;
  • периодически очищать бензобак от накапливающихся примесей;
  • следить за тем, чтобы уровень топлива в баке был достаточным для работы системы.

Последний пункт обусловлен тем, что работа насоса вхолостую приведет к перегреву и выходу из строя.

Особенности конструкции бензонасосов карбюраторной и инжекторной систем впрыска топлива

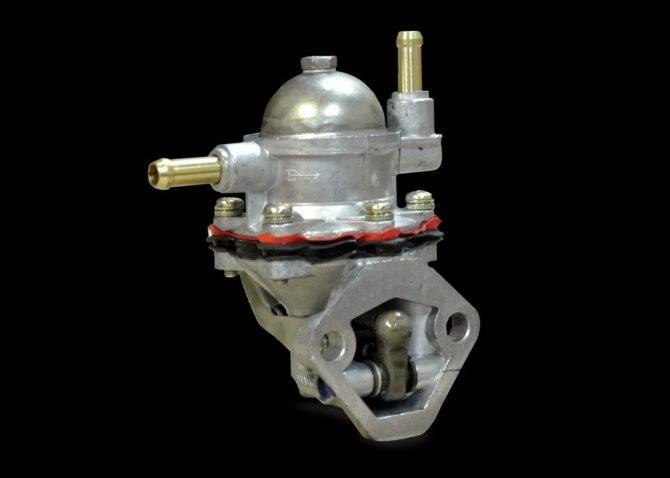

Механические бензонасосы, которые устанавливались на первых модификациях ВАЗ 2110/2112, имеют простую конструкцию. В её основе лежит комплект мембран, выполненных из специальной прорезиненой ткани, устойчивой к химическому действию бензина. Корпус насоса имеет два клапана: впускной и выпускной. Мембраны приводятся в действие при помощи штока (толкателя). Его двигает кулачковый механизм, вращаемый распредвалом.

Такой механический бензонасос может служить десятилетиями, пока не износится приводной шток, или не порвётся какая-то из мембран. Да и то, если такое случится, заменить эти элементы можно за полчаса.

Первые модификации ВАЗ 2110 с карбюраторной системой впрыска оснащались механическими бензонасосами

С электрическим бензонасосом дела обстоят намного сложнее. Основу его конструкции составляет небольшой электрический двигатель. Он ничем не отличается от обычного, хотя работает, полностью погружённым в бензин. Давление в системе здесь создаёт не мембрана (хотя есть и такие насосы), а специальной формы крыльчатка, насаженная на вал электродвигателя.

Ресурс электрического топливного насоса составляет 150–200 тыс. км пробега. Но выйти из строя он может и гораздо раньше. Основная причина поломок при неизрасходованном ресурсе — присадки, добавляемые в бензин, а также различного рода механические примеси. Первые разрушают щётки и коллектор, а вторые засоряют клапанные механизмы.

В инжекторных ВАЗ 2110/2112 бензонасос имеет электрическую конструкцию и входит в состав погружного топливного модуля

Признаки износа бензонасоса

Неисправный бензонасос либо работает с перебоями, то есть неправильно, либо не функционирует совсем. Неполадки могут возникнуть по причине сильного износа или выхода из строя других элементов системы.

Признаками неисправности топливного насоса, требующими проверки его работоспособности, являются:

  • отказ двигателя заводиться;
  • неравномерная работа силового агрегата, он троит, теряет мощность;
  • посторонние шумы в работе бензонасоса или их полное отсутствие.

Без диагностики определить характер неисправности не получится, и двигаться в ходе проверки нужно всегда от самого простого к сложному.

Когда выполняется замена

Такой мелкий ремонт производится по мере загрязнения сетки, что происходит достаточно быстро, учитывая качество отечественного топлива. Правильный подход — это сменить все расходные материалы одновременно, ориентируясь по периодичности заливки нового масла в двигатель.

В ходе этой процедуры можно осуществить замену воздушного и масляного фильтров, а также сетки бензонасоса. Если взять за привычку менять эту сетку только после окончательного ее засорения, то насос будет постоянно работать с повышенной нагрузкой, в результате чего быстро потребуется ремонт или даже замена бензонасоса ВАЗ 2110.

Если после этого двигатель автомобиля не запускается либо даже звук работы насоса ВАЗ 2110 не прослушивается, то нужно проверить наличие давления бензина в магистрали. Это делается с помощью стравливающего клапана на рампе. О порядке проверки будет сказано ниже. При отсутствии горючего становится ясно, что не работает бензонасос либо засорилась его сетка.

Где на ВАЗ 2110 предохранитель и реле бензонасоса

Стоит сразу сказать, что предохранитель и реле на бензонасос ВАЗ 2110 инжектор, находятся в одном месте. Они оба расположены в центральной консоли со стороны пассажира снизу. Основная задача реле в электрической схеме, это смыкание и размыкание цепи. Благодаря этому, схема защищена от большого пускового тока.

F1 — 5АЛампы фонарей освещения номерного знака. Лампы освещения приборов. Контрольная лампа габаритного света. Лампа освещения багажника. Лампы габаритного света левого борта.
F2 — 7,5АЛевая фара (ближний свет).
F3 — 10АЛевая фара (дальний свет).
F4 — 10АПравая противотуманная фара.
F5 — 30АЭлектродвигатели стеклоподъемников дверей.
F6 — 15АПереносная лампа.
F7 — 20АЭлектродвигатель вентилятора системы охлаждения двигателя. Звуковой сигнал.
F8 — 20АЭлемент обогрева заднего стекла. Реле (контакты) включения обогрева заднего стекла.
F9 — 20АКлапан рециркуляции. Очистители и омыватели ветрового стекла и фар. Реле (обмотка) ключения обогрева заднего стекла.
F10 — 20АРезервный.
F11 — 5АЛампы габаритного света правого борта.
F12 — 7,5АПравая фара (ближний свет).
F13 — 10АПравая фара (дальний свет). Контрольная лампа включения дальнего света.
F14 — 10АЛевая противотуманная фара.
F15 — 20АЭлектрообогрев сидений. Блокировка замка багажника.
F16 — 10АРеле-прерыватель указателей поворота и аварийной сигнализации (в режиме аварийной сигнализации). Контрольная лампа аварийной сигнализации.
F17 — 7,5АЛампа освещения салона. Лампа индивидуальной подсветки. Лампа подсветки выключателя зажигания. Лампы стоп-сигнала. Часы (или маршрутный компьютер).
F18 — 25АЛампа освещения вещевого ящика. Контроллер отопителя. Прикуриватель.
F19 — 10АБлокировка замков дверей. Реле контроля исправности ламп стоп-сигнала и габаритного света. Указатели поворота с контрольными лампами. Лампы света заднего хода. Обмотка возбуждения генератора. Блок индикации бортовой системы контроля. Комбинация приборов. Часы (или маршрутный компьютер).
F20 — 7,5АЛампы задних противотуманных фонарей.
К1реле контроля исправности лампочек;
К2реле передних дворников;
K3реле-прерыватель повторителей и аварийной сигнализации;
К4реле включения ближнего света;
К5реле включения дальнего света;
К6дополнительное реле;
К7реле включения обогрева заднего стекла;
K8резервное реле

На бензонасосе установлено реле аналогичного типа, защищающее цепь при запуске двигателя. Он состоит из пластмассового корпуса, в котором размещена электромагнитная катушка с сердечником. Поступающее напряжение позволяет замкнуть контакты сердечника. Рабочая сила тока реле, равна 30 Ампер.

Где на ваз 2110 находится реле бензонасоса

Часто люди задаются вопросом где на ваз 2110 находится реле бензонасоса, на этот вопрос вам поможет ответить это фото ↓

Где на ваз 2110 находится реле бензонасоса

Место расположения реле и предохранителя бензонасоса ВАЗ 2110 инжектор

Если в ходе ремонта или диагностики, неисправность указывает на реле и предохранитель, то их необходимо изъять и заменить новыми деталями. Следует приготовить крестовую отвёртку и расположиться с пассажирской стороны. Внизу центральной консоли, находится крышка, закреплённая на два винта. Следует их открутить. Именно там расположена панель, где находится реле бензонасоса ВАЗ 2110 инжектор и где стоит предохранитель на бензонасос ВАЗ 2110.

Рис. 2 Снятие боковой крышки

После снятия защитного кожуха, появляется доступ к силовым предохранителям и реле автомобиля. Искомые детали, отвечающие за работу топливного насоса, отмечены цифрами 5 и 2 в центре фотоснимка.

Рис.3 Силовые предохранители и реле

Почему перегорает предохранитель бензонасоса ВАЗ 2110

Выход из строя предохранителя, довольно частое явление. Перегорание говорит об одном — в системе питания бензонасоса есть короткое замыкание. При этом, можно поменять предохранитель, отъездить несколько дней без проблем, и ситуация вновь повторится. Значит необходимо искать причину.

Самыми распространёнными виновниками являются:

  • оплавился жгут проводов над выхлопным коллектором;
  • повреждены или оплавились провода под ковролином;
  • межвитковое замыкание в электродвигателе насоса;
  • повреждён плюсовой провод, идущий к насосу (утечка тока на массу).

Для выявления причины, следует отсоединить фишку питания от бензонасоса и включить зажигание. Если предохранитель сгорел, значит причина в проводке. Остался целым – замыкание в электромоторе. В первом случае, предстоит осмотреть весь жгут, в поисках контакта «плюса» с массой. Как правило, это провод серого цвета, идущий от реле к баку. Жгут проходит вдоль центрального тоннеля, а не со стороны левого порога.

Диагностика неисправностей топливного насоса ВАЗ 2110 и его замена

Прежде чем приступить к замене бензонасоса, необходимо точно убедиться в его поломке. Проверяют электрический бензонасос ВАЗ несколькими способами:

  • проверка на механические повреждения — при значительном износе механизма либо попадание в него мусора или посторонних частиц, работа насоса будет сопровождаться характерным шумом;
  • проверка фильтра грубой очистки на предмет засорения — мощность двигателя падает, нестабильная работа на малых и холостых оборотах, запуск двигателя затруднен и т.д.
  • проверка уровня давления в топливопроводе — если в переходном режиме насос не выдает нужное давление, значит, засорена сетка фильтра грубой очистки, если же при пережатой трубке обратной подачи давление в топливопроводе не достигает 0,4кПа, сам бензонасос сильно изношен.

Обратите внимание, на холостых оборотах значение давления должно быть в пределах 0,23-0,25 кПа, при запуске двигателя значение давления должно достигать 0,3кПа, в переходном режиме показатели давления должны находиться в пределах 0,28-0,3 кПа. Для замеров используется манометр

Если рассматривать бензонасос 2110, цена, а также ремонт устройства вполне доступны. При этом электрический бензонасос ВАЗ 2110 обычно не ремонтируют, а только выполняют его ревизию (например, замена фильтра бензонасоса), поскольку сам насос оснащен не разборным корпусом.

Конечно, при необходимости электро бензонасосы также ремонтируют (ремонт щеток и коллектора двигателя, замена муфты, перемотка якоря) опытные специалисты при условии наличия специального оборудования. Однако стоимость ремонта будет аналогичной стоимости нового насоса, а иногда и выше.

По этой причине в случае поломки насос сразу меняют на новый. Цена на электронасос ВАЗ будет зависеть от конструкции, комплектации и производителя. Например, бензонасос электрический 2112-1139009 ВАЗ-2110 погружной в сборе (сливная топливная магистраль) ПЕКАР можно найти за 2000-2200 руб.

Теперь перейдем к замене. Подготовительные работы перед заменой бензонасоса:

Что касается того, как поменять топливный насос ВАЗ 2110, замена бензонасоса ВАЗ 2110 и общий алгоритм действий следующие:

  • выполнить демонтаж сидения для доступа к топливному насосу (открутить лючок, находящийся под обшивкой и отсоединить разъем электропривода);
  • открутить рожковым ключом наконечник топливных трубок, и, оттянув трубы, накидным ключом открутить восемь гаек по периметру прижимного кольца для освобождения фланца;
  • снять прокладку под прижимным кольцом насоса ВАЗ 2110 (прокладку меняют вместе с насосом);

    Поднять топливный насос вместе с поплавком, не забыв подложить в салон ветошь для сбора бензина, стекающего с корпуса (остатки бензина в насосе около 1 литра).

  • провести сборку в обратном порядке, правильное положение насоса должно соответствовать стрелке, направленной в сторону багажника (стрелка расположена на верхней части крышки).

Во время замены необходимо соблюдать аккуратность, не допускать обильного вытекания топлива в салон, работать только с открытыми окнами для нормальной вентиляции и т.д. Также при замене необходимо снять датчик уровня и поплавок. Установив новый насос, нужно убедиться в том, что топливопроводы надежно зафиксированы, то же самое можно сказать об электрических разъемах.

Разъёмы под люком, их отключение

Под задним сиденьем надо снять люк: два винта откручиваются крестовой отвёрткой. Дальше нужно отключить разъём на модуле, а затем переходим к блоку под торпедо. Сначала отключаем бензонасос!

Заменяем предохранитель. Переходим к бензонасосу: подсоединяем пробник (шнур «ноль») к любой из крепёжных шпилек. На «сером» проводе при включении зажигания должно появляться напряжение.

А ещё проверьте разность потенциалов между «серым» и «чёрным» проводом – она должна равняться 12-ти вольтам, и тоже в момент включения зажигания. Распайка:

  • Два крайних шнура – датчик ДУТ;
  • «Чёрный» – минус питания;
  • «Серый» – плюс.

«Чёрный провод» иногда теряет контакт с массой.

Есть отзывы владельцев, где сказано: бензонасос на ВАЗ-2112 не работает при исправности электромотора и при наличии напряжений в разъёме. Так бывает, когда окисляются контакты внутреннего клеммника (см. фото). Внутренний разъём – жёлтыйДобраться до разъёма на моторчике непросто – надо снимать модуль бензонасоса, открутив 8 гаек по периметру.

Проверка электрической цепи

В отличие от карбюраторного двигателя, где топливный насос имеет механический привод, на инжекторных ВАЗ 2110/2112 за работу этого устройства отвечают специальные реле и предохранитель. Поэтому прежде чем перейти к диагностике самого насоса, нужно обязательно проверить указанные элементы. Если хоть один из них неисправен, насос не будет работать вообще.

Включите зажигание, не запуская двигателя, и прислушайтесь. Работающий бензонасос при запуске издаёт характерный «свист». Если его нет, значит, либо сам насос вышел из строя, либо же один из элементов цепи его питания.

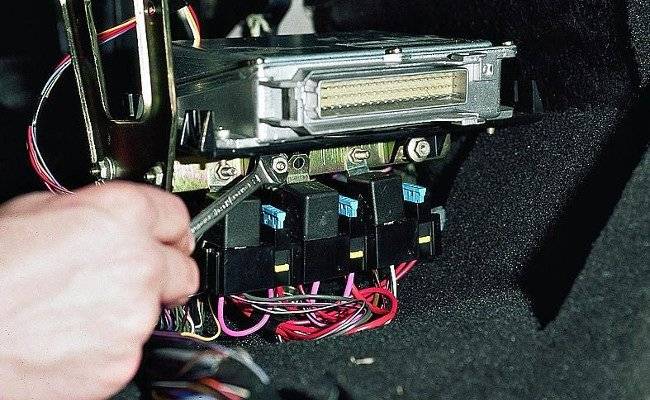

Реле и предохранитель насоса находятся в дополнительном монтажном блоке, расположенном внутри центральной консоли автомобиля. Доступ к нему можно получить, сняв пластиковую облицовку (возле левой ноги переднего пассажира). Она крепится несколькими саморезами. Под крышкой вы найдёте три реле и три предохранителя. Обычно элементы защиты цепи бензонасоса расположены по центру.

Реле и предохранитель находятся в дополнительном монтажном блоке под облицовкой

Для проверки предохранителя извлеките его из гнезда и «прозвоните» тестером. В случае необходимости замените его, соблюдая номинал (15 А). Проверить реле на работоспособность без специального оборудования вряд ли получится. Но можно взять другое реле, например, вентилятора радиатора (крайнее левое), и установить его на место диагностируемого. Включите зажигание и послушайте, заработал ли бензонасос. Если да, купите и поставьте новое реле. Если же проблема осталась, продолжите диагностику.

Статья в тему: Замена тормозных колодок: пошаговая схема

Чтобы проверить реле бензонасоса можно установить на его место реле вентилятора охлаждения радиатора

Как проверить бензонасос на ВАЗ 2110 инжектор 8 клапанов

Если электробензонасос на ВАЗ 2110 имитирует работу, а автомобиль не заводится, то необходимо замерить давление в топливной системе. Для этого, следует приобрести (взять в пользование) манометр для шин, кусок топливного шланга, переходник-штуцер 7/16-20 UNF и хомуты. Детали необходимо соединить между собой.

Затем, стравить давление в системе и присоединить конструкцию к топливной рампе с краю. Завести мотор. Стрелка на манометре начнёт показывать значения. Нормой считается показатели: 280-320 kPa (2,8-3,2 kg/cm2) на холостом ходу. На высоких оборотах: 280-350 kPa (2,8-3,5 kg/cm2). Если показатель меньше, следует демонтировать модуль топливного насоса из бака.

Данный метод диагностики, позволяет сузить круг неисправностей, к которым относятся:

  • неисправность регулятора давления в рампе;
  • недостаточность подачи топлива от насоса;
  • засорение топливной системы (сетчатого фильтра).

Нет питания на бензонасос ваз 2110 инжектор

К насосу подходит жгут из трёх проводов: «плюс», «минус» и уровень топлива. Для того, чтобы проверить приход питания, необходимо воспользоваться электрическим тестером напряжения. В его отсутствие, поможет контрольная лампочка 12 В. Замкнув цепь, становится сразу понятно, приходит питание на узел или нет.

Как проверить работоспособность топливного насоса

Проверка состояния топливного насоса производится только в тех случаях, когда наблюдаются те или иные признаки его неисправностей:

  • повышение шума при работе насоса;
  • резко понизилась мощность двигателя — автомобиль не может быстро разогнаться;
  • автомобиль не заводится, так как в двигательный агрегат не поступает топливо.

Определить, что причина неисправности кроется именно в бензонасосе, можно самостоятельно. К тому же для этого не потребуется сложного диагностического оборудования или специальных знаний.

Изначально необходимо проверить, работает ли сам насос. После того, как было включено зажигание, под подушкой заднего сиденья в течение нескольких секунд должно слышаться лёгкое жужжание. Если звук идёт — значит, насос работает.

Проверка давления

Чтобы проверить давление бензонасоса, потребуется прибор манометр. Его нужно будет подключить к топливной системе, которая расположена под капотом ВАЗ 2110/2112. К штуцеру топливной трубы, которая подходит к двигателю, подключается манометр. Если на холостых оборотах прибор показывает давление более 3.3 кг/см, то бензонасос явно не исправен.


При подключении следует быть аккуратным, чтобы не повредить расположенные рядом шланги и провода

В том случае, если показатель манометра менее 2.3 кгсм, то проблема в топливной системе кроется не в насосе, а в другом элементе — фильтре.


Опираясь на эти показатели, можно сразу же выявить характер неполадок в топливной системе

Что делать, если насос не качает топливо

В некоторых случаях проблема кроется в том, что бензонасос не включается. Соответственно, он не будет обеспечивать бензином силовой агрегат, и машина просто не заведётся.

Проверка работоспособности насоса проходит следующим образом:

  • откинуть заднее сиденье в салоне;
  • снять крышку люка;
  • включить стартер на прокрутку, но не заводить машину;
  • к контактам бензонасоса подключить тестер — если питание поступает, а бензонасос не качает, следовательно, само устройство вышло из строя;
  • в том случае, если питание не поступает — проблема кроется в реле, предохранителе или же проводке.

Самый простой способ проверить исправность реле и предохранителя — это заменить их на новые. Если бензонасос по-прежнему не работает, значит, в проводке имеется короткое замыкание.


Опираясь на схему, можно выявить место неисправности

Диагностика

При невозможности завести автомобиль, когда стартер замечательно крутит маховик и есть искра, следует проверить поступление топлива. Если насос работает и бензин поступает в рампу, то причину следует искать дальше. Для первоначальной проверки работы насоса достаточно открыть крышку бака и, включив зажигание, послушать, должен зазвучать свойственный шум закачки.

Не стоит сразу менять узел, сначала нужно проверить предохранитель, отвечающий за работу электромотора бензонасоса. Даже при его исправности нужно проверить мультиметром или пробником поступление питания, обследовать реле. Если питание поступает, то замены насоса не избежать.

Сложнее, когда насос работает, то есть жужжит при включении. Сначала нужно проверить состояние фильтра, почистить его, если забился посторонними примесями. Перебои в работе могут быть вызваны и неисправностью свечей, форсунок, датчиков, снижением давления в топливной магистрали. Давление в рампе, в свою очередь, зависит от герметичности соединений магистральных трубопроводов, исправности перепускного клапана.

Не лишним будет провести замер давления с помощью манометра при включенном бензонасосе, но при остановленном двигателе. Отсутствие или значительное отклонение от нормы будет сигналом о неисправности.

Описание проведения работ

Местонахождение бензонасоса ВАЗ 2110 инжектор — в бензобаке, расположенном под днищем автомобиля, в районе заднего кресла. Доступ к нему имеется из салона, поэтому никаких смотровых ям и прочих дополнительных приспособлений не требуется. Нужны только инструменты:

  • рожковый ключ на 13 и 17 мм;
  • крестообразная отвертка;
  • трубчатый накидной ключ на 7 мм.

Вместо длинного трубчатого ключа на 7 мм можно использовать маленький рожковый, но это будет неудобно и займет больше времени. Прежде чем начать ремонт, следует полностью снять и вытащить заднее кресло, чтобы освободить доступ к бензобаку. Еще две предварительных операции, которые делаются в подкапотном пространстве.

  1. Ослабить гайку крепления к минусовой клемме аккумуляторной батареи, снять хомут вместе с проводом.
  2. Стравить давление из топливной магистрали. С торцевой стороны рампы, возле крайних форсунок, есть стравливающий клапан, на который надет резиновый колпачок. Сняв его и подставив пластиковый стаканчик, надо нажать на шток клапана. Оттуда вытечет горючее, и давление в системе упадет.


Под нижней частью заднего кресла расположен квадратный люк, открывающий доступ к бензобаку, его и нужно будет снимать. Последующая схема разборки выглядит следующим образом.

  1. Крестообразной отверткой выкрутить 2 самореза крепления крышки люка, снять ее и отложить в сторону.
  2. Отсоединить разъем электропривода топливного насоса и отодвинуть его, чтобы не мешал.
  3. Рожковым ключом ослабить и открутить 2 гайки, которыми трубки топливной магистрали крепятся к штуцерам бензонасоса.
  4. Вытащить трубки из гнезд. Круглые резиновые кольца, надетые на их концах, нужно снять и заменить на новые, поскольку они рассчитаны на одноразовое использование.
  5. Длинным трубчатым ключом открутить 8 гаек, которые держат плоский фланец, прижимающий бензонасос ВАЗ 2110 к поверхности днища. Фланец снять со шпилек.
  6. На шпильках крепления под прижимной частью корпуса стоит резиновая прокладка. Последнюю нужно снять со шпилек, иначе она не даст возможности вытащить устройство для подачи топлива. Затем аккуратно извлечь бензонасос из полости бака вместе с поплавком. Если резиновая прокладка находится в изношенном состоянии, то ее лучше тоже заменить.

При извлечении узла из него потечет бензин, поэтому следует подложить снизу ветошь и быстро переместить бензонасос наружу, расположив над широким поддоном. Сеточка находится на конце всасывающей трубки и крепится с помощью пластмассового кольца. Снять ее можно вручную.

Если же кольцо сильно прикипело к трубке, то рекомендуется поддеть его, например, плоской отверткой. Далее ставится новая сетка и фиксируется нажатием руки до упора. Теперь можно производить сборку, которая выполняется в обратном порядке. На верхней части агрегата выбита стрелочка, она должна указывать на заднюю часть авто.

Если требуется замена бензонасоса на ВАЗ десятой модели или его ремонт, то система разбирается описанным образом. При замене нужно снять с агрегата поплавок, датчик уровня и переставить их на новый насос. Вся процедура, если ее выполнять в комплексе с заменой других расходных материалов, займет у вас не более получаса времени.

Предохранитель бензонасоса

Во время диагностики обязательно следует проверить предохранитель бензонасоса. Указанный предохранитель на 15 А обычно располагается в блоке предохранителей в подкапотном пространстве и имеет маркировку FUEL PUMP, что в переводе и означает топливный насос.

Предохранитель бензонасоса нужно вытащить и осмотреть его контакт. Целостность контакта будет говорить о том, что устройство в норме. Поврежденный контакт укажет на то, что предохранитель бензонасоса перегорел. В этом случае нужно поставить новый предохранитель, который имеет очень невысокую стоимость (как и в ситуации с реле бензонасоса).

Поделитесь в социальных сетях:FacebookTwitterВКонтакте
Напишите комментарий
