Дисковые тормоза: типичные поломки и ремонт

Тормозной суппорт автомобиля: принцип работы и устройство

Как уже было сказано выше, суппорта – это элементы тормозной системы, прижимающие тормозные колодки к тормозному диску в момент торможения. В свою очередь, когда водитель отпускает педаль тормоза, колодки отводятся от диска и колесо свободно вращается. Если просто, при нажатии на педаль тормоза в тормозной магистрали увеличивается давления, которое воздействует на поршень суппорта.

В результате поршни суппортов сдвигаются и прижимают тормозные колодки к тормозному диску с двух сторон. Далее между колодкой и диском появляется трение, которое замедляет вращение колеса.

Если же водитель сильно жмет на педаль тормоза, колодки плотно прижимаются к диску, что приводит к полной блокировке колеса. Также добавим, что суппорта не только поджимают колодки, но и удерживают их в строго определенном положении по отношению к тормозному диску (параллельно).

Идем далее. Что касается устройства, конструкция не отличается сложностью. Более того, в большинстве моделей авто устройство суппорта и принцип его работы практически одинаковые. Итак,  сам суппорт крепится к ступице. Если на автомобиле все тормоза дисковые, тогда на каждом  колесе будут установлены тормозные суппорта. При этом выделяют суппорт тормозной передний и суппорт тормозной задний.

В любом случае, как передний тормозной суппорт, так и задний подключен к гидравлической тормозной системе. Если точнее, к тормозным магистралям подключены поршни, воздействующие на тормозные колодки. Еще следует отметить, что крепления суппорта к ступице автомобиля может отличаться (в зависимости от модели авто).

Как правило, на подавляющем большинстве транспортных средств используется решение, когда устанавливаются две тормозные колодки на каждом колесе (внутренняя тормозная колодка и внешняя тормозная колодка), а сам суппорт имеет двухточечное крепление к ступице. При этом такая конструкция используется как на передней, так и на задней оси (суппорт передний или задний суппорт).

В целом, выделяют два типа суппортов:

  • фиксированный суппорт;
  • плавающая скоба;

Первый тип представляет собой конструкцию, которая включает в себя стальной корпус, а также расположенные с двух сторон тормозного диска рабочие цилиндры, установленные строго симметрично. В качестве примера рассмотрим передний суппорт.

Корпус такого фиксированного суппорта надежно крепится к поворотному кулаку. Колодки держатся в корпусе за счет особых пружин. В момент торможения поршни поджимают колодки, которые, в свою очередь, прижимаются к поверхности тормозного диска.

Чтобы такая конструкция эффективно работала, важно реализовать подачу тормозной жидкости во все цилиндры одновременно и под одинаковым давлением. Само собой, для реализации такой задачи используется большое количество трубок, шланг и патрубков

С одной стороны, сложная схема гидравлической системы является недостатком, однако с другой  данный тип тормозов является самым эффективным. Именно такая система стоит на мощных авто, спорткарах, на моделях класса «люкс» и т.д. Также всемирно известные бренды (например, легендарная компания Brembo), в первую очередь, выпускают тормозные суппорты данного типа.

Конструкция, где использована плавающая скоба, является массовым и относительно бюджетным решением для авто начального и среднего класса. Дело в том, что производить такие суппорты проще и дешевле.

Основным отличием от дорогого фиксированного суппорта является то, что в устройстве использован кронштейн и, как минимум, один цилиндр на внутренней стороне. В двух словах, одна колодка закреплена в определенном положении. Конструктивно такие тормоза бывают как однопоршневыми, так и двухпоршневыми.

Если просто, сначала поршень прижимает одну колодку к диску, после чего скоба плавающего типа начинает скользить по направляющим и сдвигаться в сторону поршня, тем самым поджимая вторую колодку.

Тормозные колодки

Это основной и в то же время самый быстроизнашивающийся компонент тормозной системы. Колодки изготовлены из специального абразивного материала, который естественным образом изнашивается при торможении. Чем старше колодки (сильно изношенные), тем длиннее тормозной путь и тем выше вероятность аварии. Наиболее частой причиной выхода из строя колодок является неравномерный износ или перегрев. Неравномерный износ может произойти, если был выбран другой тип (размер) колодок, чем те, которые ранее были установлены, или если тормозные диски. Перегрев колодок может произойти по вине водителя при движении на спуске на нажатом тормозе или когда они блокируются неправильно функционирующим тормозным поршнем.

Замена тормозных колодок является стандартным сервисным мероприятием, о котором следует помнить, как и о регулярной замене фильтра и моторного масла. Колодки обычно заменяются через каждые 10-20 тыс. км при динамическом движении и через каждые 30-50 тыс. км при спокойном вождении. Тормозные колодки хорошего качества могут прослужить немного дольше, но не следует слишком долго тянуть с их заменой, чтобы не повредить тормозные диски.

Другие причины, почему клинят передние тормоза

Передние колеса клинят не всегда одинаково, это может проявляться по-разному. Могут «заедать» сразу оба передних колеса, и вы просто не сумеете сдвинуться с места. Случается, что они вроде бы крутятся, но с большим трудом, издавая скрип. Это опасная ситуация, особенно если не придать проблеме значения и продолжать ездить. Может клинить только одно переднее колесо, в то время как другое свободно крутится. Рассмотрим возможные причины.

Педаль тормоза отрегулирована плохо либо вовсе не имеет свободного хода.

Между поршнем главного цилиндра и толкателем обязательно должен быть достаточный зазор, чтобы педаль нормально ходила. Это поддается регулировке.

Стяжная пружина тормозных колодок неисправна.

Это не означает, что она треснула или совсем разорвалась, возможно, просто растянулась. Есть такое понятие, как усталость металла, и ослабленная пружина уже не будет функционировать нормально, ее лучше заменить.

Еще одна из причин, почему клинят передние тормоза, — не в порядке вакуумный усилитель.

Он может клинить по нескольким причинам
Возможно, разбухла диафрагма, защемлен защитный колпачок либо уплотнитель крышки.

Обратите внимание на регулировочный болт усилителя

Он не должен быть слишком зажат
Важно, чтобы он чуть-чуть выступал над поверхностью главного цилиндра.

Что-то не так с фрикционной накладкой тормозной колодки.

Проблемы могут быть разные: прокладка истирается, рвется, становится слишком тонкой. Это обычно приводит к повреждению самой колодки, поэтому менять в таком случае приходится и ее, и накладку

Важно: если меняете изношенную прокладку, то парную к ней тоже следует заменить, они должны быть одинаковы по толщине, иначе машину будет уводить с линии движения в сторону.

Причиной того, что клинят передние тормоза, может быть застопорившийся поршень в тормозном цилиндре колеса.

Такая неприятность может случиться в любом автомобиле, поэтому нужно уметь с ней справляться. Причины такой ситуации бывают разные: тормозная жидкость низкого качества, неровное положение корпуса цилиндра в суппорте, ржавчина и коррозия на рабочих поверхностях поршня. Разберите проблемный цилиндр, все составляющие вычистите, промойте тормозной жидкостью, соберите систему и проведите прокачку. Залейте тормозную жидкость хорошего качества.

На колесном цилиндре манжеты потеряли форму или раздулись — это тоже одна из причин, почему клинит передние тормоза.

Манжеты главного цилиндра или колесных цилиндров разбухают от попавших в тормозную систему жидкостей вроде масла, бензина и других. Это клинит цилиндры, как результат — возникает проблема с тормозами. Но стоит лишь произвести замену манжеты, и все наладится. Рекомендуется хоть иногда проверять состояние манжет, а разбирая автомобиль (неважно, по каким причинам), заменять их, даже если на вид эти элементы абсолютно целые.

Пятна окислений на направляющих.

Их нужно прочистить, смазать, и вам больше не придется думать, почему клинят передние тормоза.

На главном тормозном цилиндре загрязнено отверстие компенсации.

Это трудоемкий процесс, большой и грязный кусок работы, однако запчастей не понадобится, то есть расходы на ремонт будут минимальными. Нужно очистить отверстие и провести прокачку тормозной гидравлики.

Поршни главного цилиндра, а также колесных тормозных цилиндров застопорились.

В данном случае разобраться, почему клинит передние тормоза, смогут лишь опытные автовладельцы, которые уже не раз разбирали и собирали различные системы своей машины. Лучше доверить диагностику специалистам: они найдут причину неисправности и сразу займутся ремонтом.

Нередко бывает, что достаточно лишь хорошо зачистить и смазать необходимые детали. Просмотрите шланги, в порядке ли они. Часто случается, что шланг пережат держащим его хомутом, особенно если он покрылся коррозией. Это тоже может стать причиной того, что клинит передние тормоза. Лучше всего в таком случае, конечно, заменить хомут на новый. Но можно просто слегка ослабить его, а шланг хорошо продуть.

Пожалуй, не так просто сразу определить, почему клинит передние тормоза. Это может происходить по многим причинам, и если сами вы не очень разбираетесь в работе систем автомобиля, то лучше доверьте осмотр и ремонт машины специалистам СТО. Ведь исправная тормозная система — это залог как вашей безопасности, так и других участников дорожного движения.

Клинят передние тормоза. Причины, устранение. Смотрите видео:

https://youtube.com/watch?v=qZ70UPly3kc

Устройство и разновидности

Устройство ободных тормозов для велосипеда в техническом плане простое и их конструкция состоит из тормозных колодок, нескольких рычагов, тросиков и ручки. Многие начинающие велорайдеры используют их как основной вид тормозов. Они всё ещё популярны и используются в некоторых дисциплинах. К тому же они достаточно недорогие.

Существует несколько разновидностей данных систем:

  1. V-Brake системы;
  2. Клещевые;
  3. Кантилеверные;
  4. Гидравлические.

Наиболее популярными являются V – образные. По-другому их называют векторными. Свое название получили благодаря V – образному способу крепления. Тросик, идущий с ручек, заходит с боковой стороны к одному из рычагов и соединяет их. Рычаги же крепятся на раме велосипеда, в специально отведенных для них месте. Если таковых не имеется, то устанавливаются съемные крепления, так называемые переходники. Подобная система обеспечивает наилучшее торможение.

Клещевые тормоза встречаются гораздо реже. В основном применяются на шоссейных велосипедах. Исходя из своей конструкции и получили подобное прозвище. Рычаги располагаются в форме клещей. Обладают маленьким весом. Имеют меньшую прочность из-за ненадежного крепления.

Кантилеверные были очень распространены до появления V – образных систем. Данный вид является предшественником первых. Но из-за более тяжелой настройки стали гораздо менее популярными и практически не используются. Хотя, если обратиться к мастеру и произвести профессиональную настройку устройства, то по эффективности они не будут уступать первым.

Гидравлический тип тормозов отличается от других тем, что здесь используется специальная жидкость. При нажатии на ручки, активируется гидролиния, которая действует на рычаги. Начинается торможение. В принципе, все то же самое, что и в остальных системах. Но, как говорилось ранее, здесь применяются жидкость или масло.

Риски и допустимые значения

Прежде чем соглашаться на предложение мастеров, важно убедиться в том, что такая процедура вообще имеет смысл, поскольку иногда поможет только их замена:

  1. Если имеются трещины, сколы в основании, то такие элементы лучше выбросить на свалку. В противном случае тормоза могут просто развалиться во время езды, спровоцировав ДТП.
  2. Очень внимательно нужно подходить к ремонту, когда толщина диска является минимальной, поскольку тонкий металл будет нагреваться быстрее.
  3. После проточки машину рекомендуется эксплуатировать исключительно в щадящем режиме.

Несмотря на описанные выше ограничения, мастерские с токарными станками советуют протачивать тормозные диски практически по любому поводу.

Перед проточкой важно определить толщину этих элементов после работы с ними

  • для продукции с вентиляцией составляют 0,5-0,6 см;
  • для разновидностей без вентиляции – 0,8-0,9 см.

Только после предварительных расчетов начинается работа на токарном станке. Такой агрегат самостоятельно вращает ступицу, срезая с помощью резцов, которые движутся от центра к периферии, тонкий слой металла. Чаще всего деталь обрабатывается за два-три таких прохода.

Перед началом проточки мастер должен внимательно обследовать не только состояние самого диска, но и ступичный подшипник. Если у последнего существует люфт, то делать проточку не имеет смысла. После проведения процедуры проверяется величина биения, уровень коррозии, остаточная толщина обрабатываемой детали. Кроме того, требуется заменить старые тормозные колодки.

В результате обработки на станке снимается только верхний слой, но после нескольких жестких торможений этот элемент может опять «повести». Убитый диск в процессе обработки может выявить только специалист очень высокой квалификации.

Как это работает

Алгоритм простой. Вы давите на педаль тормоза, и машина замедляется или останавливается. Но на деле за простым движением ноги, вызывающим торможение, скрыта работа всей тормозной системы. Одним из ее ключевых элементов является тормозной суппорт.

Тормозные диски расположены за колесами автомобиля. И рядом – как седло на боевом коне – установлены суппорты. Если представить тормозной диск как часы, то, как правило, суппорты на автомобилях ставят в диапазоне между «девятью» и «тремя» часами. Только на мотоциклах их устанавливают строго на «шесть» часов. Задача суппорта состоит в том, чтобы превратить нажатие педали тормоза в реальную задержку хода колес. Для этого суппорт прижимает, как плоскогубцами, закрепленные в нем тормозные колодки к тормозному диску.

Шум тормозов: пустяк или опасно?

«Скрип тормозов» – одна из самых распространенных жалоб водителей на тормоза автомобиля. Тормозные шумы могут раздражать, но не говорить о какой-либо неисправности, но могут и предупреждать нас о возможной опасности. Лучше быть осторожным и установить причину шума в тормозной системе, показав машину механику.

Мы расскажем о трех видах наиболее распространенных тормозных шумов, с которыми тысячи автомобилистов сталкиваются каждый день, и прольем свет на причину их появления, а также дадим советы, как от них избавиться. Некоторые методы устранения шума неординарны, и вы никогда не найдете их в руководстве по обслуживанию автомобиля и даже, возможно, в книжках по его ремонту.

Давайте рассмотрим три наиболее распространенные проблемы, которые вызывают шум тормозов.

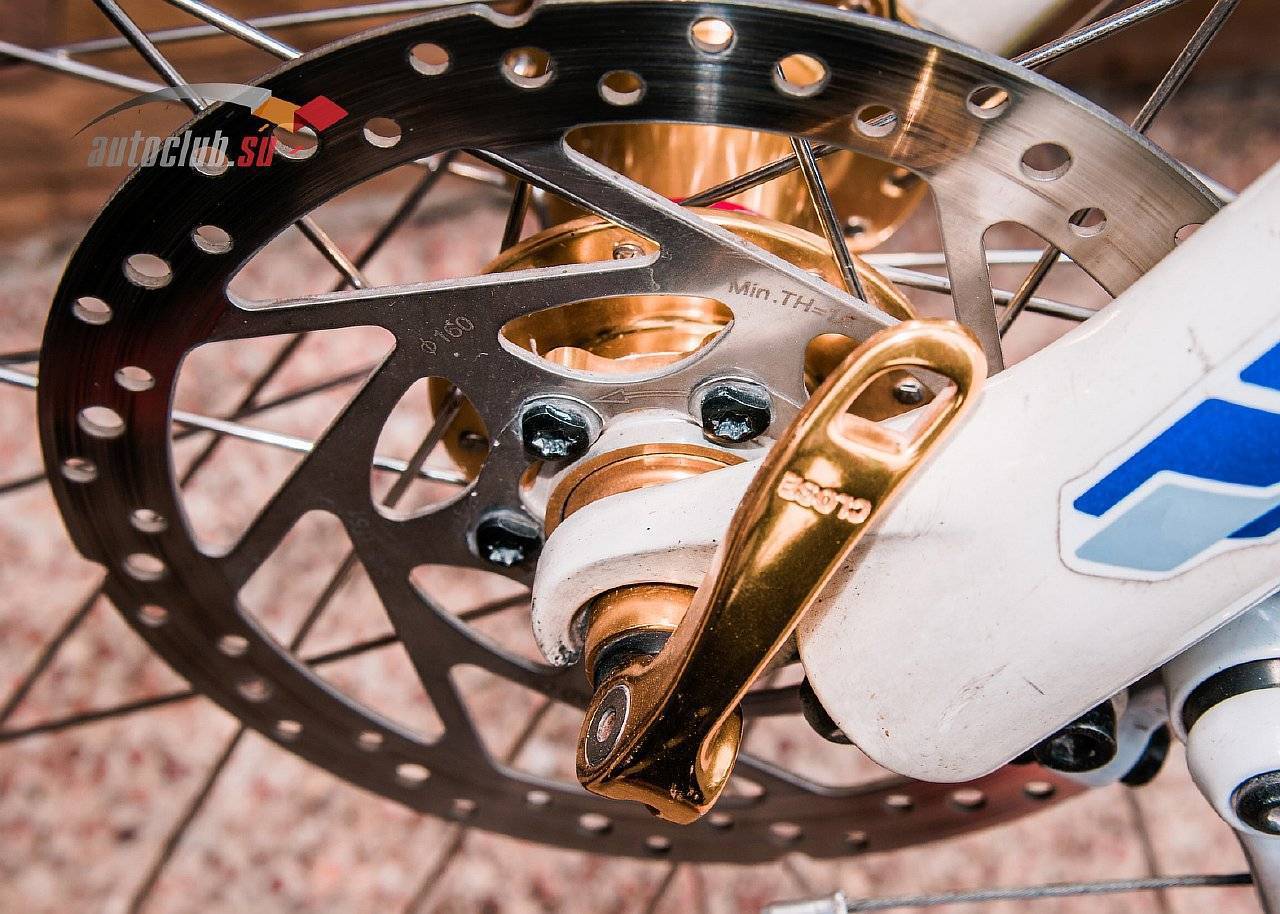

Средний уровень: настройка на велосипеде дисковых тормозов с механическим (тросовым) приводом

Перед наладкой любых дисковых тормозов следует проверить:

  • точность установки оси колеса в дропаутах (посадочных местах) и усилие зажатия втулки в раме/ вилке;
  • равномерность затяжки тормозного диска (ротора) и корпуса тормозного узла;
  • отклонение формы ротора от вертикальной плоскости (при необходимости выровнять ротор разводным ключом).

Технология, включающая пункты, как отрегулировать дисковые механические тормоза на велосипеде, состоит в следующем:

отсоединить приводной тросик от тормозной машинки (калипера); отпустить два винта крепления калипера к корпусу тормозного узла; выдвинуть неподвижную колодку (располагается ближе к спицам колеса) с помощью болта, расположенного с внутренней стороны калипера; прижать калипер так, чтобы статичная колодка соприкасалась с ротором; завернуть винты крепления калипера к корпусу тормозного узла (внимание – плоскость колодки не должна сместить от плоскости ротора); вращая соответствующий винт, добиться минимального зазора между неподвижной колодкой и ротором; вращая рычаг, к которому крепится трос, удостовериться, что в зажатом положении ротор не перекручивается, а равномерно изгибается по направлению к статичной колодке (в случае несоблюдения требования, следует повторить настройку калипера); установить и зафиксировать трос. После выполненной настройки рабочего узла дисковых тормозов следует отрегулировать момент схватывания, вращая регулировочные барабаны возле тормозной ручки и калипера

После выполненной настройки рабочего узла дисковых тормозов следует отрегулировать момент схватывания, вращая регулировочные барабаны возле тормозной ручки и калипера.

Установка задних дисковых тормозов ВАЗ 2107 своими руками

Порядок действий по замене барабанных тормозов на дисковые такой:

  • Демонтировать полуоси заднего моста. Данная процедура описана в инструкции по эксплуатации ВАЗ.
  • Очистить полуоси и отмыть в бензине или керосине (если вместо них не планируется использовать новые).
  • Слить тормозную жидкость из системы.
  • Демонтировать детали заднего тормозного механизма, оставив только тормозные трубки.

  • Снять стопорное кольцо и подшипник ступицы. Для снятия стопорного кольца необходим пресс, так как оно рассчитано на отрывную нагрузку около 5 тонн.
  • Можно поступить иначе: распилить стопорные кольца болгаркой. Пропил нужно делать не до конца, чтобы не повредить полуось, а затем расколоть кольца зубилом и снять подшипники.
  • Проточить полуоси в соответствии с внутренним диаметром тормозного диска. Сделать это без токарного станка невозможно, поэтому лучше обратиться за помощью в токарную мастерскую.
  • Также в мастерской необходимо изготовить кронштейн крепления суппорта в соответствии с чертежами.
  • Перед сборкой полуосей очистить детали и промыть бензином.
  • Установить пыльник полуоси, кронштейн суппорта, компенсирующее кольцо.
  • Промыть подшипник полуоси, смазать и запрессовать на полуось, используя отрезок трубы. Подшипник надо запрессовывать до ограничителя посадки на полуоси. Диаметр трубы должен быть таким, чтоб она упиралась о внутреннее кольцо подшипника. Запрессовывается подшипник так: трубу упирают в кольцо, ударяя молотком по ее другому краю. Недопустимо, чтоб труба упиралась во внешнее кольцо подшипника – это приведет к его поломке. Набивать подшипник на полуось надо не спеша, чтобы не расколоть хрупкую сталь подшипника ударами.
  • Проверить качество посадки подшипника на полуоси.
  • Разогреть стопорное кольцо до красна и установить на полуось. Если кольцо садится неплотно, его необходимо срезать и поставить новое. Чаще всего плохая посадка кольца вызвана недостаточной температурой нагрева. Поэтому для нагрева полуколец необходимо использовать достаточно мощную горелку. Холодное стопорное кольцо невозможно установить на полуось.
  • После остывания полукольца установить расточенную под диаметр полуоси проставку и тормозной диск.
  • Поставить полуось с установленными деталями на машину.
  • Установить тормозной суппорт.
  • Соединить тормозные шланги.
  • Залить тормозную жидкость и прокачать тормоза.

Важно: правильная замена задних тормозов на дисковые подразумевает переделку конструкции стояночного тормоза. Один из вариантов стояночного тормоза для задних дисковых тормозов включает в себя дополнительный тормозной цилиндр, который мешает прокачке тормозов при затянутом «ручнике»

Поэтому перед прокачкой такой тюнингованной тормозной системы необходимо снять ручной тормоз и удерживать его в вертикальном положении, чтобы в ГТЦ не образовалась воздушная пробка.

Для защиты тормозных шлангов на модернизированных задних тормозах можно применить простую конструкцию из обрезков резинового шланга большого диаметра, закрепленного хомутами.

После прокачки тормозной системы необходимо заняться настройкой регулятора давления в заднем тормозном контуре. При отсутствии специального стенда сделать это можно опытным путем, периодически проверяя работу тормозов на пустой дороге. Колеса должны тормозить равномерно, недопустимо чтобы задние колеса блокировались раньше передних.

Можно ли отремонтировать тормозной суппорт?

Да, можно, причем за вполне подъемные деньги. Не ведитесь на предложение заплатить N-ную сумму за новый. Многие профильные СТО знают свое дело и помогут вам. Главной сложностью ремонта является отсутствие или дефицит родных запчастей или проблемы с выбором аналогов. Опыт показывает, что практически для любого суппорта ищутся и находятся качественные «неоригиналы» манжетов или поршней. Возможно, извлечь окислившиеся поршни из своих колодцев сложно без специальных инструментов. Но для квалифицированного сервисмена на СТО с отличной оснасткой эта операция вполне доступна. Те же задиры в колодцах, вопреки устоявшейся точке зрения, вполне ремонтопригодны.

Особое внимание обращайте на целостность корпуса суппорта. Беда, если при установке/замене узла криворукий сервисер повредит корпус

Восстанавливать его не стоит.

Когда нужно менять тормозные диски

Многие начинающие автолюбители не знают, когда менять тормозные диски. Поэтому сначала рассмотрим ответ на данный вопрос. Нередко эта проблема поднимается теми, кто намерен модернизировать тормозную систему автомобиля.

Например, очень часто вместо барабанных тормозов устанавливаются дисковые. Это связано с тем, что последние обеспечивают оптимальную работу тормозной системы. В таком случае нужно лишь найти переходник на дисковые тормоза и установить его. Некоторые автовладельцы изготавливают эту деталь своими силами, а другие – покупают переходник в магазине.

Кроме этого, вопрос о замене тормозных дисков может возникнуть в тех случаях, когда проводится плановый ремонт автомобиля. Диски могут попросту износиться либо получить определенное повреждение.

Как понять, что необходимо менять тормозные диски?

В этом нет ничего сложного. Основными факторами, которые свидетельствуют о появлении проблем с тормозами, называют:

  • снос автомобиля в сторону во время торможения;
  • уменьшение уровня тормозной жидкости;
  • увеличение тормозного пути;
  • чрезмерная «мягкость» педали тормоза.

При появлении хотя бы одной из таких проблем, необходимо выполнить проверку тормозной системы. Её можно начать с определения толщины тормозных дисков. Для этого надо взять штангенциркуль и измерить толщину в разных частях детали. Допустимая минимальная толщина диска обозначается прямо на нем.

После этого необходимо думать, надо менять тормозной диск или нет. В данной ситуации не стоит жалеть денег, рассчитывая на то, что тормоза еще работают более-менее нормально.

Замена тормозных дисков выполняется лишь в паре на передней либо задней оси. Даже те водители, которые ездят очень спокойно, должны регулярно проверять состояние тормозных дисков. На них могут появиться механические повреждения, поэтому диагностика должна проводиться обязательно.

Опыт свидетельствует о том, что наиболее часто выполняется замена передних тормозных дисков. Это связано с тем, что передняя часть испытывает большую нагрузку, поэтому и диски на передней оси изнашиваются чаще.

Процедура замены задних и передних дисков осуществляется аналогично. Думать о замене тормозных дисков эксперты советуют после выполнения первой проточки данных элементов. Делать повторную проточку запрещено.

Появление шума при нажатии на педаль тормоза – «звонок», на который стоит обратить внимание

Слышать скрежет тормозов при нажатии на педаль тормоза – все равно что ехать на большой скорости по шоссе с горящим индикатором низкого давления в шинах; если вы слышите это, вам нужно как можно быстрее прекратить движение.

Шум при торможении, напоминающий звук шлифования, обычно вызывается отсутствием тормозного материала на тормозных колодках: колодки и тормозные диски трутся друг об друга (металл-металл). Когда тормозные колодки не изношены, они покрыты специальным слоем фрикционного материала, который и взаимодействует при торможении с тормозным диском.

Естественно, покрытие колодок со временем изнашивается, и тогда металлическая основа колодок начинает шлифовать тормозные диски, что может их повредить. Так что тормозные колодки – это как куски мыла, которые по мере использования становятся меньше. К сожалению, в отличие от мыла, если мы не заменим колодки вовремя, мы рискуем оставить свой автомобиль без тормозов

Вот почему так важно вовремя заменить тормозные колодки.

Если вы этого не сделаете и тормозные колодки дойдут до предела, вы должны помнить, что каждый раз, нажимая педаль тормоза, вы убиваете тормозные диски. Ужасный шум от изношенных колодок – это голос вашего автомобиля, который говорит вам: «Ты меня убиваешь!». И чем быстрее вы поменяете колодки, тем меньше вреда нанесете тормозной системе. Знаете, у автомехаников и у владельцев автосервисов есть любимая аббревиатура, состоящая из трех букв СКД: суппорты, колодки и диски.

Почему любимая? А все дело в том, что, когда вы получите счет за работы, связанные с этой аббревиатурой, вам потребуется СЛР (сердечно-легочная реанимация).

Так что если не хотите испытать шок от стоимости замены основных компонентов тормозной системы в связи с тем, что старые тормозные колодки убили тормозные диски и стали причиной неисправности суппортов, позаботьтесь о своевременной замене тормозных колодок.

Здесь главное правило такое: износились тормозные колодки – ехать нельзя. В этом случае вызовите эвакуатор. Да, дорого. Но поверьте, в долгосрочной перспективе ваши траты окупятся. А лучше, конечно, не доводите до полного износа колодок. Меняйте их заранее.
