Тормоза сто лет назад: как барабаны оказались эффективнее дисков

Некоторые особенности замены систем торможения

Как и любые манипуляции с автомобильными системами, в работе с тормозами есть свои особенности. Вы должны чётко осознавать, что, меняя тип механизма, вы изменяете заводскую конструкцию автомашины. Эти изменения могут привести к различным последствиям, к которым вы должны быть готовы. Итак, особенности:

  1. Замена барабанных тормозов на дисковые должна отвечать всем заводским стандартам и требованиям для модели вашего авто. В противном случае вас будет заносить во время торможения, система может отказать, тормозные диски могут перегреться и т. д. Как видите, последствия несоответствия самые разные и достаточно неприятные.
  2. Новые тормоза должны быть сертифицированы для использования в РФ. На СТО, где вы будете их устанавливать, вам должны выдать сертификат об их соответствии нормам и требованиям.
  3. Систему ручного тормоза потребуется заменить на гидравлический ручник.
  4. После замены потребуется пройти ТО, так как вы переставили одну из заводских систем. Если вы не внесёте изменения, то при ДТП автоматически станете его виновником.

Если вы готовы к подобным трудностям и они вас не пугают, значит, вы смело можете заменить механизмы торможения на своей машине.

Есть ли преимущества у барабанного механизма перед дисковым?

Казалось бы, это просто невозможно. Как может быть архаичная система лучше более современной? Но есть несколько неоспоримых плюсов барабанных тормозов, которых у нее не отнять:

1. Поскольку пятно контакта проходит по всей окружности барабана, тормозное усилие, передающееся барабанным тормозам, больше, чем у тормозного диска одинакового размера.

2. Не посчитайте за шутку, но мы вычитали на специализированных сайтах, что использование барабанных тормозов экономит вес, средства на производство элемента для автокомпании и в конечном итоге деньги в кошельках автовладельцев.

Если относительно последних двух пунктов мы знали уже давно – действительно, проще и дешевле конструкции сложно найти, то вот о весе даже не догадывались. Как-то чугунный большой барабан не внушал чрезмерной уверенности в этом. Тем не менее, если учесть, что в дисковом тормозе помимо тормозной гидравлики есть еще и огромный диск (тоже чугунный), то на то и выходит. При одинаковом весе барабанный тормоз будет мощнее за счет большего пятна контакта колодок в нем. Но при одинаковой мощности он будет легче своего современного аналога.

3. Наконец, еще одно неоспоримое преимущество – тормозные колодки, как правило, не стираются гораздо дольше, чем на обычных дисковых тормозах.

Громкий шум сзади при торможении

Это проблема с тормозом, которая также часто раздражает водителей и выносит мозг автомехаников. Иногда, чтобы установить причину стука при торможении в задних колесах, даже у опытных автомехаников может уйти много времени.

Порой бывает так, что, после того как вы разберете всю заднюю тормозную систему, не обнаружив ничего плохого и смазав каждый компонент, проверив все зазоры каждой детали тормозной системы задних колес, шум остается. Особенно это касается тех автомобилей, где сзади используются тормозные барабаны, которые и являются, как правило, источником стука при торможении.

Со временем на тормозных барабанах может появляться невидимая канавка (паз). Если канавки небольшие, то их можно отшлифовать на специальном станке. Если выработка тормозных барабанов глубокая, то в этом случае необходимо заменить барабаны на новые. Бывает так, что борозда канавки на барабане прерывистая. В итоге, когда вы нажимаете педаль тормоза, колодки, прижимаясь к поверхности барабана, скользят по его поверхности. Но как только борозда прерывается, колодки возвращаются назад, ударяясь об опорную пластину.

В итоге мы можем слышать громкие удары в задних колесах при торможении. Иногда звук может быть настолько сильным, что некоторые водители могут подумать, что их автомобиль разваливается. При таких звуках начинает казаться, что на автомобиле ездить небезопасно.

Как мы уже сказали, есть несколько способов избавиться от этого ужасного шума. Первый – это заменить барабаны. Второй менее радикальный: снять барабаны и отдать на шлифовку на токарном станке. Если выработка небольшая, в некоторых случаях поверхность барабанов можно отшлифовать с помощью грубой наждачной бумаги.

Третий способ, о котором нам рассказали автомеханики, был найден ими путем проб и ошибок. Оказывается, эту проблему можно решить с помощью ручника.

Об этом способе вы не прочитаете ни в одной книжке по ремонту и обслуживанию автомобиля. Но помните, что это может быть опасно, если вы не будете выполнять все правильно. Поэтому, пожалуйста, будьте осторожны. Как это работает?

С помощью включения ручного тормоза для торможения вместо использования педали тормоза вы на 100% задействуете тормозные колодки в течение нескольких секунд, что позволит вам отполировать канавки на тормозных барабанах, если, конечно, они не глубокие. Из соображений безопасности не делайте это на большой скорости и слишком резко. Для этого поднимайте рычаг ручного тормоза постепенно.

Выберите пустую улицу или пустую парковку возле крупного ТЦ. Разгоните автомобиль до 60 км (например, рано утром на дороге рядом с большим ТЦ). Далее слегка потяните ручку ручного тормоза, удерживая кнопку разблокировки ручника (удерживая кнопку, вы будете контролировать ручник и в случае необходимости сможете быстро вернуть рычаг вверх, деактивировав ручной тормоз).

Удерживайте ручник в течение 3 секунд, не более – так как вы можете перегреть тормозные барабаны. Повторите этот процесс три-пять раз, каждый раз разгоняясь на пустой дороге до 60 км/ч. После полировки поверхности барабанов шум должен исчезнуть или, по крайней мере, уйти на 90%. Затем разгоните автомобиль до 80 км/ч и используйте тормоза как обычно.

Если шум не ушел и вы по-прежнему слышите стук, откажитесь от этого метода! В этом случае обратитесь лучше в специализированный технический центр, где вы уверены, что вас не разведут на деньги. То есть не туда, где любят гадать на кофейной гуще, ища причину неисправности методом тыка, меняя запчасти по очереди.

Рабочая (основная) тормозная система

Главное предназначение рабочей тормозной системы заключается в регулировании скорости движения автомобиля вплоть до его полной остановки.

Основная тормозная система состоит из тормозного привода и тормозных механизмов. На легковых автомобилях применяется преимущественно гидравлический привод.

Гидропривод состоит из:

  • главного тормозного цилиндра (ГТЦ)
  • вакуумного усилителя
  • регулятора давления в задних тормозных механизмах (при отсутствии АВS)
  • блока ABS (при наличии)
  • рабочих тормозных цилиндров
  • рабочих контуров

Главный тормозной цилиндр преобразует усилие, сообщаемое водителем педали тормоза, в давление рабочей жидкости в системе и распределяет его по рабочим контурам.

Для увеличения силы, создающей давление в тормозной системе, гидропривод оснащается вакуумным усилителем.

Регулятор давления предназначен для уменьшения давления в приводе тормозных механизмов задних колес, что способствует более эффективному торможению.

Контуры тормозной системы, представляющие собой систему замкнутых трубопроводов, соединяют между собой главный тормозной цилиндр и тормозные механизмы колес.

Контуры могут дублировать друг друга или осуществлять только свои функции. Наиболее востребована двухконтурная схема тормозного привода, при которой пара контуров работает диагонально.

Замена систем торможения своими руками

Конечно, лучше доверить замену тормозов специалистам, но если вы уверены в своих навыках, располагаете необходимыми инструментами и временем, можно взяться за работу самостоятельно.

Итак, вам потребуются:

  • непосредственно составные части дисковых тормозов;
  • шланг;
  • фланец;
  • новые болты и гайки;
  • плоская отвертка;
  • молоток;
  • домкрат;
  • гаечные ключи.

Перед тем как приступить к замене старых барабанных тормозов на новые дисковые, нужно найти чертежи с пояснениями, каким образом устроена система остановки движения в вашей модели машины.

В целом, чтобы поменять тормоза, нужно сделать следующее:

  1. Поставить машину на ровную поверхность, чтобы она не укатилась.
  2. Снять крепежи с колёс и подставить под эту часть машины домкрат.
  3. Снять колеса.
  4. Взять гаечный ключ и отсоединить трос ручника.
  5. Снять барабан. Если он не поддаётся, можно несколько раз стукнуть по нему молотком.
  6. Отсоединить мягкую резиновую трубку с металлическим наконечником от суппорта, а также вращающуюся сердцевину с отверстием для посадки колеса на вал и планшайбу от рычага подвески.
  7. Закрепить новую планшайбу рычага подвески, а к ней – вращающуюся сердцевину.
  8. Поставить тормозной диск, направляющие и колодки.
  9. Поставить тормозной цилиндр, помогая себе отверткой.
  10. Вернуть на место колеса.

Если не получается качественно переделать систему торможения, то лучше всё же обратиться к мастеру.

Разница между тормозами

Целый ряд автолюбителей интересуются, какие же тормоза лучше для машины – дисковые или барабанные. Хотя системы были созданы примерно в одно и то же время, они поочерёдно вытесняли друг друга.

Сначала разница в эффективности работы тормоза привела к тому, что дисковые оказались менее полезными, нежели барабанные. Но во многом это связано с отсутствием подходящих материалов.

Затем появляющиеся отличия начали действовать в пользу дисков, вытесняя уже устоявшиеся на то время барабанные тормоза. В настоящее время в приоритете оказались именно дисковые узлы. Хотя нельзя исключать и того, что когда-то ситуация снова поменяется.

Достоинства дисковых узлов

Конструктивная разница, актуальная между дисковыми и барабанными тормозами, уже была внимательно рассмотрена. Теперь следует поговорить о достоинствах каждого из представленных вариантов.

Ключевые преимущества дисковых систем связаны с особенностями расположения тормозных накладок и условиями эксплуатации.

За счёт встречных тепловых потоков материалы равномерно расширяются от нагрева и так же равномерно прижимаются накладки
Контакт с окружающей средой даёт неоспоримое преимущество в виде эффективного теплообмена.
Конструктивные особенности дисков и их теплообменные характеристики позволяют акцентировать внимание на таком важном достоинстве как более качественное охлаждение. Для дисковых узлов перегрев менее характерен, чем в случае с барабанами.
Изменения в зазорах между рабочими поверхностями при торможении объясняются симметричными воздействиями
От этого зазоры способны саморегулироваться

У барабанных воздействия являются асимметричными, а потому здесь возникает необходимость в периодической регулировке зазоров.
В дисковых узлах не происходит накапливание продуктов трения. Эти механические частицы считаются очень опасными, поскольку ускоряют износ и нарушают плотность прилегания.

Дисковый тормоз на автомобиле УАЗ

Современные узлы торможения оснащаются гидравлическими и механическими системами. А за последние годы активно внедряются электронные разработки, наиболее ярким примером среди которых считается ABS, то есть антиблокировочная система.

Учитывая конструктивные особенности, именно дисковые тормозные механизмы значительно лучше адаптированы под установку электроники. Барабанные в этом компоненте существенно уступают.

Преимущества барабанных тормозов

Здесь же основные достоинства формируются на основании того, что пара трения изолируется от пагубного воздействия со стороны внешней окружающей среды.

Вряд ли стоит спорить о том, что эффективность процесса торможения выше у дисковых узлов. А вот стоимость обслуживания заставляет владельцев машин с дисковыми тормозами завидовать водителям авто с барабанными механизмами.

Принимая во внимание практичность обеих тормозных механизмов, поставить знак равенства между ними нельзя, поскольку определённое преимущество именно на стороне дисковых тормозов. Но и барабанам есть несколько козырей в виде следующих преимуществ:

Но и барабанам есть несколько козырей в виде следующих преимуществ:

  • Когда дисковые тормоза интенсивно тормозят и попадают в воду, за счёт открытости конструкции есть вероятность деформации тормозного диска и появления термических повреждений. В итоге узел постепенно разрушается. Для барабанов такая проблема не является актуальной.
  • Между дисками есть зазоры, куда могут попадать различные частицы с абразивными свойствами. В основном это касается песка, грязи и пыли. Это ведёт к активному износу тормозных накладок. У барабанных износ не столь интенсивный, и имеется защита от абразивных компонентов.
  • Ремонт и обслуживание барабанных узлов требует меньше сил и денег. А это для многих автомобилистов весомый аргумент.

Сугубо по показателям эффективности торможения с небольшим отрывом выигрывают дисковые системы. При этом нельзя сказать, что барабаны значительно хуже. У них имеются собственные козыри.

Если дорогие иномарки комплектуются всегда дисковыми узлами на всех колёсах, то для более бюджетной категории практикуется принцип комбинирования. Это отличное решение, позволяющее снижать себестоимость машины, не жертвуя качеством работы тормозных систем. В итоге на многих автомобилях можно встретить ситуации, когда сзади стоят барабанные узлы, а впереди располагаются диски.

Принцип работы барабанных тормозов.

Принцип действия такой системы следующий. Металлический полый барабан в виде плоской чашки крепится на ступице. При торможении к внутренней части барабана прижимаются серповидные тормозные колодки, что приводит непосредственно к торможению.

Конструкция, приводящая к прижиму тормозных колодок, построена на гидравлическом тормозном цилиндре либо нескольких цилиндрах. В исходное положение тормозные колодки возвращаются благодаря пружинам. Кроме прочего, в конструкцию барабанных тормозов входит рычаг, распирающий колодки при постановке автомобиля на стояночный тормоз.

На заре автомобилестроения барабанные тормоза имели доминирующее распространение. Причина такого противовеса в сторону барабанных тормозов была обусловлена в первую очередь простотой производства и меньшими требованиями к точности изготовления деталей. Кроме того, строение стояночного тормоза на основе барабанных тормозов более простое, чем на основе дисковых, которые сегодня нередко занимают место первых.

Что делать, если заклинило задние тормоза: 4 рабочих способа

1. Отвёртка в помощь.

Можно сказать, что владельцу транспортного средства повезло, если автомобиль оборудован дисковыми тормозными дисками. Тогда не возникнет сложностей с разблокировкой, когда заклинят задние тормоза:

  • Колесо демонтируется, плоской отвёрткой застывшие тормозные колодки отделяются от рабочего диска тормозной системы.
  • Далее крутится диск, который должен легко вращаться после высвобождения.
  • Если диск крутится, колесо ставится обратно, авто снимается с домкрата, можно двигаться дальше.

2. Расклинивание задних барабанных тормозных механизмов с помощью молотка.

Если на задней оси установлены барабанные механизмы (их можно увидеть даже на современных машинах), действовать нужно иначе. Трудности этого метода в том, что до задних барабанных колодок добраться не так просто, как в случае с дисками. Но выход есть:

  • Обездвиженное колесо снимают при помощи молотка.
  • Барабан обстукивают по всей его окружности.
  • Затем барабан прокручивают, он должен высвободиться. Если это происходит, колесо ставится на место и можно ехать.

Эффективность метода с молотком — приблизительно 70 % . Но что делать, если молоток не помог?

3. Нагрузка на заднюю ось плюс резкий старт.

Чтобы решить проблему в этом случае, необходимо нагрузить заднюю часть автомобиля. Лучше всего будет разместить на заднее сиденье троих взрослых человек. Если желающие нашлись, их усаживают в салон, запускают силовой агрегат, раскручивают его до высоких оборотов и делают резкий старт.

Не получилось с первого раза — не надо расстраиваться: рано или поздно задние тормозные колодки оторвутся от тормозного диска. Это можно будет определить по характерному стуку отошедших колодок. Пассажиры-помощники покидают заднее сиденье автомобиля, а водитель отправляется в путь.

Такой исход возможен для 20 % удачных расклиниваний, но что делать с оставшимися десятью процентами?

4. Применение паяльной лампы.

Заднее колесо демонтируется, тормозной барабан тщательно прогревается с помощью паяльной лампы. Главное сейчас — как можно более равномерно распределить прогрев по всей площади барабана. В противном случае тормозные манжеты выйдут из строя. Работать паяльником следует до тех пор, пока не раздастся характерный щелчок, означающий, что из-за нагрева барабан расширился и тормозные колодки от него «отлипли». Колесо ставится на место, после чего его надо попробовать прокрутить. Если всё прошло удачно, то автомобиль может продолжить движение.

Какие действия нужно предпринимать, чтобы в дальнейшем не озадачиваться вопросом, почему клинят задние тормоза?

Есть два правила:

  • Не ставить авто на ручной тормоз при длительной стоянке.
  • Если транспортное средство въехало в лужу и тормозные колодки намокли, нужно их просушить, чтобы в дальнейшем задние тормоза не клинило. Для этого нужно несколько раз во время движения надавить на тормозную педаль и только после этого загонять транспортное средство на стоянку.

Что нужно для перехода на дисковые тормоза

Стандартный комплект для перехода с барабанных тормозов на дисковые в себя включает:

  • 2 тормозные диски;
  • 2 тормозные суппорты (при покупке б/у запчастей желательно сразу обследовать рабочую область поршня на предмет задиров (их быть не должно), перед установкой суппорт нужно обслужить, заменив пыльник и смазав места под направляющие);
  • 2 тормозные шланги, а также кронштейны и крепеж для их фиксации;
  • фитинги, уплотнительные медные шайбы, перепускные болты;
  • 2 тормозные щиты, которые могут иметь места для крепления суппортов. Если таковые не предусмотрены, нужна план-шайба. Установка анкер-пластины может потребовать использования более длинных болтов крепления суппортов. Если купить элемент не представляется возможным, план-шайбу придется точить по индивидуальному чертежу;
  • механизм стояночного тормоза (устройство комплектующих зависит от выбранного вами вида тормозной системы);
  • трос ручного тормоза в подавляющем большинстве не подходит, поэтому его также нужно заменить.

Разумеется, список может быть неполным. Если вы хотите поменять барабанные тормоза на дисковые, внимательно изучите параметры вашей системы.

Пример установки своими руками

Чтобы дать более четкое представление о переходе на ЗДТ, рассмотрим некоторые нюансы, с которыми столкнется владелец Дэу Ланос. На этом автомобиле барабаны можно заменить на задние тормоза от ОВА либо Опель Астра G.

В качестве новых тросов, идущих от главного регулировочного механизма, можно использовать детали от Hyundai Sonata FN. Для грамотной укладки тормозной магистрали необходимо выточить 2 небольшие втулки, которые будут фиксировать трос в штатных отверстиях. В остальном замена барабанных тормозов на дисковые производится по вышеописанному перечню элементов. После завершения работ систему нужно обязательно прокачать. В итоге после всех манипуляций получаем автомобиль, тормозящий значительно лучше своих собратьев с барабанными механизмами.

Об эксплуатации

Помните, что дисковые тормоза имеют ресурс. Для колодок он составляет приблизительно 30-40 тысяч километров пробега. Диск стирается через 100-110 тысяч километров. Более точную информацию всегда читайте в инструкции к купленной модели. К симптомам износа относится скрежет, вибрации, пульсация в педали тормоза и ее заклинивание.

Водители могут определить уровень износа самостоятельно. Необходимо посмотреть на торец изделия. Как правило, там располагаются два значения: исходная и минимально допустимая толщина. Цифры могут отличаться в зависимости от производителя. Вам необходимо с помочью штангенциркуля сравнить цифры с допустимыми нормами. Обязательную замену следует выполнять в том случае, если износ на диске неравномерен.

Обслуживание барабанных тормозов

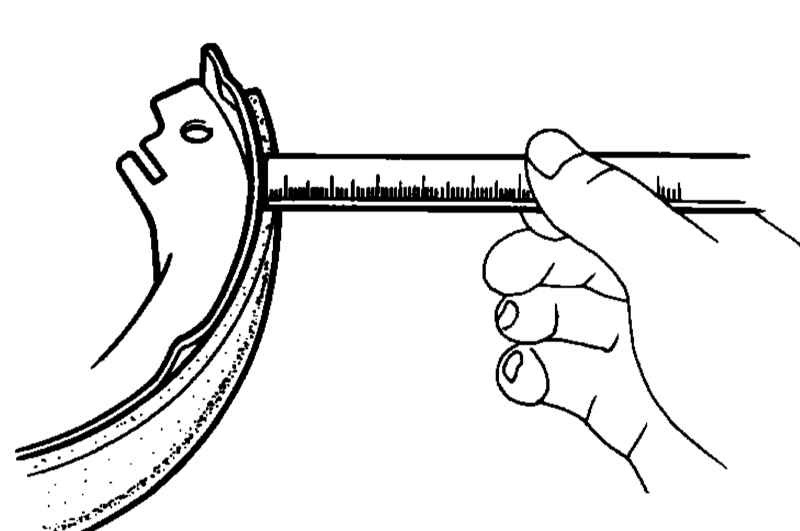

Проверка толщины тормозной накладки Износ колодок барабанных тормозов можно определить через специальное отверстие, находящееся с внутренней стороны тормозного щита. Когда фрикционные накладки достигают определенной толщины, колодки необходимо менять.

Если фрикционный материал нанесен на колодку с помощью клея, то её рекомендуется менять при толщине материала в 1,6 мм. В случае размещения фрикционных накладок на заклепках замену необходимо производить, если толщина материала составляет 0,8 мм.

Изношенные колодки могут оставлять на барабанах канавки, а при их продолжительном использовании даже повредить барабан.

Как было раньше?

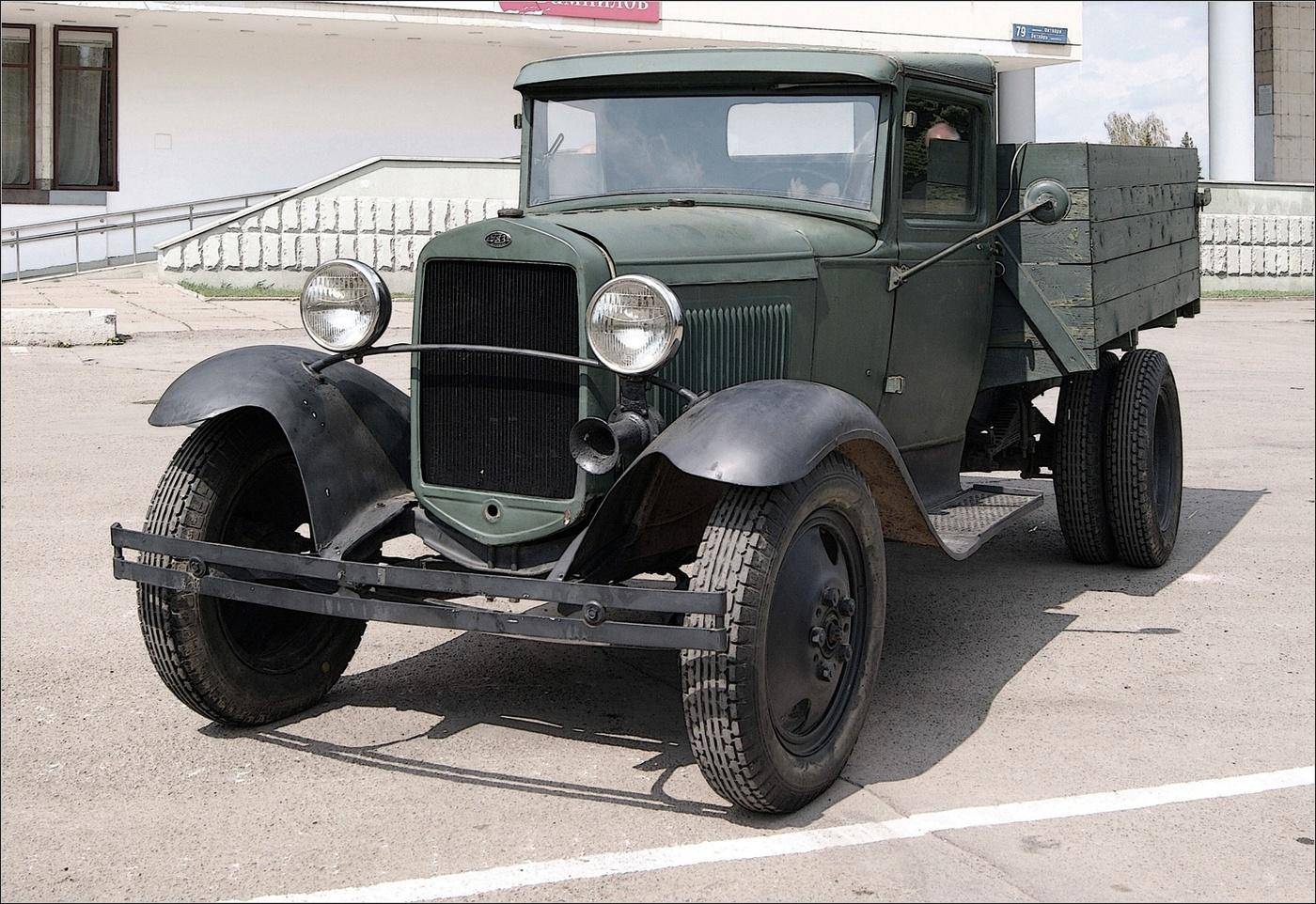

Как всегда, при рассказах об автопроме Страны Советов, мы переносимся в довоенные годы, когда парк автомобилей был скуден, а тормоза были механическими с тросовым приводом. Такой тип тормозов устанавливался на ГАЗ-А, ГАЗ М-1 и, конечно, легендарный грузовик ГАЗ-АА. Безусловно, такие автомобили нуждались в гидравлической системе, но, увы, тогда её ещё не было. Кстати, тросы любили терять свою подвижность, ведь их прокладывали под углом… А ещё, трос мог и перетереться…

По данным десятого номера «Техники молодёжи» от 1937 года, этот самый 1937 год стал знаковым для советских тормозов, ведь в это время решили устанавливать первые гидравлические агрегаты на «эмку». Хотя первым автомобилем все-таки стала «Победа».

Почему дисковые лучше

Замена тормозных систем — это важное решение, которое должно подкрепляться не только желанием выделиться, но и здравым смыслом. Изменение конструкции безопасности очень ответственное мероприятие

Поэтому вы должны быть в курсе преимуществ, которые имеют дисковые механизмы торможения перед барабанными:

  • высокая эффективность торможения за счёт равномерного приложения тормозных усилий;
  • короткий тормозной путь автомашины;
  • механизм торможения срабатывает быстрее;
  • улучшенная функциональность колодок и диска за счёт рассеивания тепла (особенно интересует любителей быстрой езды).

Этих преимуществ должно вполне хватить для обоснования необходимости поменять барабанные устройства на дисковые.

На видео — отличия барабанных тормозов от дисковых:

Недостатки

К слабым местам ленточных тормозных конструкций принадлежит быстрый износ деталей. Из-за этих неполадок приходится часто выполнять ремонт. К другим недостаткам относятся:

  • неравномерное распределение давления на дугу охвата;
  • сложность расчетов силы, которая изгибает тормозной вал;
  • зависимость от того, в каком направлении вращается шкив;
  • частые повреждения стальной ленты.

Последняя поломка может привести к аварии из-за обрыва ленты. Низкая эксплуатационная надежность ленточных механизмов приводит к тому, что их в последнее время стараются заменять на колодочные. Эти тормоза имеют более продолжительный ресурс работы и изнашиваются не так быстро.

Некоторые особенности замены систем торможения

Как и любые манипуляции с автомобильными системами, в работе с тормозами есть свои особенности. Вы должны чётко осознавать, что, меняя тип механизма, вы изменяете заводскую конструкцию автомашины. Эти изменения могут привести к различным последствиям, к которым вы должны быть готовы. Итак, особенности:

  1. Замена барабанных тормозов на дисковые должна отвечать всем заводским стандартам и требованиям для модели вашего авто. В противном случае вас будет заносить во время торможения, система может отказать, тормозные диски могут перегреться и т. д. Как видите, последствия несоответствия самые разные и достаточно неприятные.
  2. Новые тормоза должны быть сертифицированы для использования в РФ. На СТО, где вы будете их устанавливать, вам должны выдать сертификат об их соответствии нормам и требованиям.
  3. Систему ручного тормоза потребуется заменить на гидравлический ручник.
  4. После замены потребуется пройти ТО, так как вы переставили одну из заводских систем. Если вы не внесёте изменения, то при ДТП автоматически станете его виновником.

Если вы готовы к подобным трудностям и они вас не пугают, значит, вы смело можете заменить механизмы торможения на своей машине.
