Что делать если перестал работать спидометр и тахометр

Замена датчика скорости на Калине (+фото)

Подробности Категория: Ремонт Опубликовано 05.11.2018

Сегодня мы расскажем, как самостоятельно заменить датчик скорости на автомобиле Лада Калина.

Основное назначение датчика скорости — передача данных на шкалу спидометра в салоне автомобиля. Сам датчик скорости находится на корпусе коробки передач — принцип его работы основан на измерении электромагнитных импульсов.

Добраться до датчика скорости на Калине не так просто. Для этого нужно снять патрубок, идущий от воздушного фильтра к дроссельной заслонке. Без этого доступ к датчику будет ограничен.

После этого на корпусе КПП можно увидеть датчик скорости — к нему идет электрический провод с разъемом, а сам датчик прикручен гайкой на 10.

Для того, чтобы снять разъем, можно использовать тонкую отвертку — ею нужно отстегнуть пластиковый фиксатор.

Сам датчик проще всего откручивать трещоткой с короткой ручкой — места для работы длинным ключом будет недостаточно.

После откручивания нужно аккуратно снять гайку. Под ней находится шайба — ее нужно не потерять.

После этого датчик скорости можно извлечь из корпуса коробки передач — достаточно просто потянуть его наверх. Если он не поддается, можно поддеть его тонкой отверткой или пошатать в разные стороны.

Так как датчик находится в коробке передач, после извлечения он будет в трансмиссионном масле — заранее приготовьте тряпку, чтобы протереть его и ничего не испачкать. Отверстие под датчик в корпусе КПП нужно прикрыть тряпкой, чтобы в него не попали грязь и пыль.

Для замены нужно купить точно такой же датчик, с такой же маркировкой, так как в случае ошибки спидометр работать не будет. К примеру, в нашем случае мы приобрели датчик для автомобиля Лада Калина (маркировка 1118-3843010-04), однако на самой машине с завода почему-то был установлен датчик скорости от Приоры (2170-3843010-02). В итоге, установленный новый датчик передавал неправильные показания — скорость на спидометре находилась всегда в диапазоне 20-30 км/час, независимо от реальной скорости. Хотя, даже внешне датчики скорости Калины и Приоры ничем не отличаются.

Именно поэтому, надежнее всего сначала снять установленный датчик, а затем уже идти с ним в магазин и подбирать точно такой же. Стоит датчик скорости от 500 рублей.

После покупки нового датчика скорости нужно произвести сборку в обратной последовательности — установить датчик, закрутить гайку, присоединить разъем с проводом.

Не забудьте также вернуть на место открученный воздушный патрубок.

Методы решения проблемы

Прежде чем преступить непосредственно к процессу решений проблемы необходимо понимать, что диагностику и ремонт данных узлов стоит выполнять, только со знанием дела. Также, стоит отдельно отметить, что для карбюраторного и инжекторного двигателя будут разные методы диагностики, но принцип возникновения причин один и тот же.

Итак, стоит последовательно разобраться в диагностических и ремонтных работах, которые устранят высокие обороты холостого хода.

Датчик РХХ

На карбюраторных двигателях не часто можно встретить датчик регулировки холостого хода. Обычно это делается при помощи винта качества и количества. Чтобы привести в норму высокие холостые обороты не стоит проводить процесс на холодную. Сначала стоит прогреть мотор до рабочей температуры, и только потом начинать регулировку. Если после проведение настроек обороты остались высокими, то причина в другом.

Неправильное количество воздуха, которое попадает в камеру сгорания, может привести к тому, что электронный блок управления будет повышать обороты на холостом ходу. При неисправности датчика положения дроссельной заслонки необходимо также его проверить. Это можно сделать мультиметром или осциллографом. При обнаружении, что ДПДЗ неисправен, стоит заменить его.

Как устроен тахометр

Чтобы разобраться, как работает датчик вращения, необходимо определить каким образом функционирует двигатель. В основе лежит процесс превращения поступательной энергии во вращательную. При расширении объема газа внутри камеры активируются поршни, которые, отвечают за вращение вала. Именно частоту оборотов этого вала считывает тахометр.

В момента нажатия педали газа, объем топлива, попадающего в камеру, возрастает. Давление на поршневой блок возрастает, вал вращается интенсивнее, растет скорость перемещения. Следовательно, увеличивается показатель, который отображается на панели.

Конструкция стандартного тахометра включают следующие компоненты:

  1. Датчик вращения. Он расположен непосредственно возле коленвала. Функция датчика заключается в считывании числа оборотов, которые преобразуются в электрический сигнал.
  2. Блок индикации. Это циферблат или экран, на котором отображается частота вращений, зафиксированная датчиком. Промежуточным элементом выступает преобразователь, который интерпретирует получаемый электрический сигнал и конвертирует ее в понятную единицу измерения.

Следует отметить, что тахометр является неточным измерительным прибором. Средняя погрешность при замерах составляет до 500 об/мин. На самых точных датчиках вращения предельная погрешность составляет до 100 об/мин.

Диагностика

Если в работе тахометра появились первые симптомы поломки, то в первую очередь необходимо произвести диагностику состояния электроцепей. Как сказано выше, причина может крыться в плохом контакте либо его отсутствии, а также повреждении цепи. Поэтому нужно проверить подключение, а также целостность кабелей. При обнаружении даже незначительных дефектов, таких как следы коррозии, мелкие повреждения или трещины, слабая фиксация, неполадки должны быть устранены, к примеру, с помощью изоленты. Более серьезные дефекты требуют замены проводки.

Как показывает практика, чаще всего наши соотечественники сталкиваются с неработоспособностью тахометра после замены штатных кабелей зажигания на силиконовые. Девайс начинает работать некорректно в результате того, что для силиконовых высоковольтников характерно другое значение сопротивления. В частности, в данном случае меняется форма сигнала. Решить такую проблему можно путем уменьшения резистора на КП схеме. Если говорить об устройствах цифрового типа, то одной из самых распространенных неисправностей является выход из строя дисплея (автор видео — канал liudusa).

Такая неполадка решается только путем замены экрана.

Как проверить прибор, если его стрелка скачет:

Обратите внимание на контрольный щиток — загорелся ли на нем индикатор Check Engine. В том случае, если лампа не появилась, то проверка системы не позволит выявить неполадку.
Проверьте целостность проводки, методом диагностики напряжения на положительном и отрицательном контактах

Помимо этого, удостоверьтесь в том, что все соединения надежно подключены.
В том случае, если другие устройства функционируют неправильно, в обязательном порядке следует также произвести проверку массы, поскольку данный момент часто упускается. При плохой массе тахометр также будет работать с перебоями.
Если дефектов не обнаружено, то нужно также произвести диагностику состояния контактов на распределительном устройстве, то есть трамблере. Также следует проверить конденсатор на крышке, поскольку он может быть пробитым.
Так как одной из основных причин неисправности являются высоковольтники, необходимо проверить их целостность. Помимо этого, тестируются все цепи в системе зажигания.
В том случае, если вы меняли тахометр или ремонтировали его, то возможно, решить проблему позволит калибровка устройства. Чтобы выполнить настройку, отрегулируйте положение рулевого колеса либо самого девайса, проверьте правильность и качество соединений.
Когда стрелка резко падает при увеличении оборотов силового агрегата, скорей всего, причину нужно искать в коммутаторе. По всей видимости, он вышел из строя и его надо поменять.

Неисправности на Нексия

Проблемы со спидометром.

Перестал работать спидометр на Дэу Нексия? Первое, что нужно сделать – уточните индекс двигателя (в зависимости от года выпуска он может быть четырех типов).

Данный параметр очень важен, ведь у каждого из них свои особенности спидометра. К примеру, в двигателях с индексом F16D3 и A15SMS информация к указателю скорости поступает от датчика, а с индексом A15MF и G15MF – через обычный тросовый привод.

У спидометров с тросовым приводом основная неисправность — поломка наконечников троса (со временем их грани просто стираются и перестают нормально работать). Чтобы определить проблему, необходимо снять щиток приборов и открутить гайку, которой крепится трос.

Если с наконечником все нормально, возьмите в руки трос и попробуйте немного проехаться. В случае, когда вращения в руке нет, необходимо лезть под капот и скручивать гайку, которая крепит трос к редуктору.

Здесь могут «всплыть» такие неисправности, как плохо закрученная гайка, срезанные зубья на шестернях редуктора или же поврежденный наконечник троса.

Для двигателей F16D3 и A15SMS, где стоит электронный спидометр, основной неисправностью может быть датчик скорости.

Популярные причины — попадание влаги или поломка самого узла. Чтобы проверить датчик, можно попробовать снять его и покрутить вал с помощью дрели или шуроповерта. Если спидометр работает нормально, тогда причина в пластмассовых шестеренках редуктора.

Не работает тахометр.

Самой частой неисправностью тахометра на Нексия является пробой высоковольтных проводов.

Часто неисправность с подергиванием стрелки на приборе исчезает уже после первого продергивания провода между трамблером и катушкой зажигания.

Диагностировать такую неисправность можно в темное время суток, когда искры хорошо видно.

Если же с катушкой и проводами все нормально, а тахометр все равно отказывается работать, ищите проблему в коммутаторе или же проводах, отходящих от него к тахометру.

В статье мы лишь кратко разобрали причины поломки тахометра и спидометра ВАЗ, Нексии и Приоре, а также способы их устранения.

Но зачастую этих знаний достаточно, чтобы чувствовать себя уверенней при диагностике неисправностей и проведении мелкого ремонта.

Неисправности тахометра — поиск причины своими руками

Используйте мультиметр и знайте схему подключения своего авто.

Произвести замеры лучше мультиметром. Для эксплуатации необходимо умение им пользоваться. “Тестер” дает возможность измерить питание, “массу” и “прозвонить” основной провод на обрыв.

Замеры питания проводят на режиме постоянного тока (выберите диапазон в пределах 20 Вольт). При этом “-” есть всегда, “+” — проявляется после активации зажигания. В идеале сигнальный провод показывает импульсы при вращающемся коленвале.

Обрывы ищут устанавливая на мультиметре функцию омметра. Если проблема в контактах, пошевелите жгут/разъем.

Неправильно работает тахометр? Иногда это связано с конструктивными дефектами авто. Например, бывает так: работа генератора, когда ток на обмотке возбуждения регулируется переменным напряжением, сопровождается “вибрацией” стрелки (характерно для старых автомобилей “ВАЗ”). Исправить этот дефект можно изменив схему подключения или обновив приборную панель.

Датчик скорости Приора: замена, расположение, неисправности

Есть в режиме холостого хода на Приоре глохнет мотор, то следует проверить несколько датчиков. «Виновником» могут быть ДПКВ, ДМРВ, РХХ, ДАС или ДПДЗ. В этом обзоре мы расскажем про датчик скорости (ДСА). Перед тем как менять этот компонент, его необходимо проверить. Находится ДСА в верхней части корпуса коробки передач. Неисправный датчик передает ошибочную информацию, как результат, нарушается работа узлов Лада Приора, в том числе и двигателя. Вот как это происходит:

  1. ДСА посылает сигнал на компонент, отвечающий за работу двигателя в холостом режиме;
  2. Этот компонент работает вместе с РРХ, за счет которого осуществляется подача воздуха на дроссельную заслонку;
  3. Повышение скорости автомобиля способствует увеличению количества этих сигналов.

Проверка датчика скорости автомобиля (ДСА)


Проще всего выявить неисправность этого элемента будет владельцам Лада Приора с бортовым компьютером – на дисплее появится сообщение об отсутствии сигналов на датчик скорости. Без БК тоже можно понять, что в работе ДСА появились неисправности: на холостом ходу силовая установка работает нестабильно, сниженная тяга мотора, спидометр выдает неверные данные, повысился расход горючего. А теперь рассмотрим три способа проверки. Обычно проверка проводится на снятом ДСА, в конце статьи представлена подробная инструкция по демонтажу этого компонента.

Первый способ (без снятия)

Лада Приора должна быть поднята таким образом, чтобы только одно колесо не стояло на поверхности. Контакты датчика необходимо соединить с вольтметром. Теперь переходим к поднятому колесу и начинаем вращать его. Если на тестере появилось напряжение и частота, значит датчик рабочий.

Второй способ (со снятием)

Демонтируем нужный нам компонент. При помощи вольтметра необходимо определить, где расположена клемма, отправляющая сигналы. Подключаем ее входящий контакт к измерителю, второй контакт вольтметра необходимо заземлить на кузов Лада Приора или ее мотор.

Вращайте ДСА, таким образом можно понять, присутствуют ли в рабочем цикле сигналы. При этом необходимо замерить выходное напряжение. Надеваем на ось ДСА кусок трубочки, крутить его необходимо примерно со скоростью 4 км/ч. С увеличение скорости вращения должны повышаться показатели частоты и напряжения на дисплее измерителя.

Третий способ

Здесь нам понадобится контролька. От нужного нам компонента следует отсоединить импульсную клемму. Запускаем зажигание и находим «минус» и «плюс» при помощи контрольки. Вывешиваем колесо Лада Приора как в первом методе проверки. Контролькой скрепляем сигнальный провод и вручную крутим колесо. На измерительном приборе должен гореть «минус» — это говорит о том, что ДСА работает исправно.

В качестве альтернативы можно взять простую лампочку с проводом. Проверить ДСА можно следующим образом: один конец подводится к плюсу АКБ, а другой – к сигнальному входу. Если при вращении колеса лампочка будет мигать, то неисправности следует искать в других узлах.

Замена

Подготовьте трещоточную рукоятку, набор отверток и торцевой ключ на 10. Лада Приора должна стоять на ровной поверхности, начинаем работу с отключения минусовой клеммы аккумуляторной батареи.

Проходит замена по следующей схеме:

  1. Для удобства демонтируем инжекторный патрубок, идущий от воздушного фильтра. Для этого нужно открутить болты, расположенные с каждой стороны патрубка. Затем убираем крепление тонкого шланга и снимаем патрубок;

    Откручиваем крепления патрубка и ослабляем его хомуты

  2. Теперь вы можете увидеть ДСА. Отключаем проводку, идущую на разъем питания. На шпильке необходимо открутить гайку – в этом нам поможет торцевая головка на 10;
  3. Тяните корпус датчика скорости на себя. Возможно, он будет туго сидеть в креплении, в этом случае используйте плоскую отвертку;

    Извлекаем проводку из датчика

  4. Аккуратно подденьте корпус снизу и достаньте его из КПП;
  5. Монтируем новый компонент и надежно фиксируем его, теперь подключаем провода. Резиновый уплотнитель рекомендуется смазать;

    Подденьте отверткой корпус датчика, если его нельзя вытащить вручную

  6. Возвращаем патрубок воздуховода на штатное место, затягиваем его хомутами и подключаем минусовую клемму к АКБ;
  7. Замена завершена.

Теперь нужно проверить в движении работу датчика скорости. Заведите мотор и прокатитесь несколько метров, изучая при этом данные на одометре и спидометре. Если приборы выдают реальные показатели, значит – проблема устранена.

Не работает тахометр: ремонт своими руками, причины, неисправности

Рассматриваемый агрегат позволяет отследить количество оборотов коленвала мотора. Ниже мы рассмотрим признаки отказа, их возможные источники и варианты исправления ситуации.

При движении авто показания измерительного агрегата помогают водителю выбрать момент повысить передачу и необходимый режим работы двигателя.

Даже новичок выберет удачный момент для переключения скорости по расположению стрелки.

Узнайте стоимость диагностики тахометра онлайн за 3 минуты

Не тратьте время впустую – воспользуйтесь поиском Uremont и получите предложения ближайших сервисов с конкретными ценами! Получить цены

причины и почему прыгает стрелка прибора

Если на Лада Гранта не работает спидометр, то водитель не сможет оценить, с какой скоростью движется автомобиль, что чревато нарушением скоростного режима, а соответственно — штрафами. В статье рассматриваются виды приборов, основные неисправности, дается инструкция по замене прибора на Лада Калина.

Виды спидометров

В настоящее время существует три типа спидометров:

механические;
электрические;
электромеханические.

На приборе механического типа обороты с КПП передаются с помощью троса. Пройденный путь на одометре выставляется путем замера оборотов. Каждый оборот соответствует определенному количеству пробега. Пройденный пробег отражается на циферблате.


Циферблат механического устройства

В электромеханическом варианте внесены усовершенствования, которые убрали недостатки механического устройства. Недостатком механики был трос, из-за которого информация часто бывает неверной. Электромеханический прибор дополнен датчиком скорости, сигналы от которого проступают на электродвигатель, вращающий редуктор.

Электронным устройством оборудуются все современные автомобили. Электронный спидометр замеряет количество оборотов именно колеса. Пройденный пробег подсчитывается путем анализа окружности колеса и количества оборотов. Информация отражается на дисплее.

Фотогалерея «Указатели скорости»

Возможные неисправности устройства: признаки и причины

Одной из причин неисправности спидометра и одометра является обрыв тросика. Это можно обнаружить по характерному звуку, который раздается в районе щитка. После обрыва стальные концы тросика задевают оболочку, и появляется шум.

При неисправном указателе стрелка показывает либо неправильные показания, либо она лежит и не поднимается. Причиной может быть в датчике скорости. Если он поломан, нужно его заменить.

Если не работает спидометр на Приоре, в первую очередь следует проверить предохранители, они могли перегореть. Кроме того, нужно прозвонить проводку и убедиться в качестве контактных соединений. В случае неработоспособности устройства подлежит замене.

Как проверить прибор на работоспособность?

Прежде чем менять или ремонтировать спидометр, следует найти причину, почему он не работает. Сначала нужно провести диагностику датчика скорости, так как он чаще всего является причиной неработоспособности указателя.

В первую очередь следует осмотреть регулятор на наличие механических повреждений. Кроме того, нужно проверить целостность проводов и качество соединений. При поломках электрического характера на приборной панели обычно высвечивается предупреждение «Check».

Проверить работоспособность платы контроллера в домашних условиях трудно, так как необходимо специальное оборудование. Можно проверить состояние шестеренок. Если есть зазубрины или сколы, необходима замена деталей (автор видео — Автоэлектрика ВЧ).

Если спидометр на Лада Калина не работает, это может быть связано с поломкой щитка приборов. На автомобильный рынок он поставляется только в сборе, поэтому менять его нужно полностью.

Общие неисправности

Спидометр.

В процессе эксплуатации вы заметили, что стрелка в спидометре авто бездействует (при любой скорости передвижения)?

Первое, что нужно сделать – проверить протяжку крепежной гайки наконечников спидометра, а также его привода.

Если после проверки замечаний не обнаружено или же выполненная работа не принесла должного эффекта, то есть риск повреждения привода указателя скорости или обрыва гибкого вала.

В последнем случае деталь придется менять. При этом на участок возле уплотнителя не забудьте нанести качественную смазку (для этих целей может подойти Литол-24).

Как только работа будет сделана, продерните вал в уплотнителе – это поможет распределить смазывающий состав по поверхности троса.

Появление стука во время движения может свидетельствовать о неисправности гибкого вала спидометра.

К причинам данного явления можно отнести большие загибы троса под панелью приборов, вмятины и так далее. Убедитесь, чтобы радиусы округлений не превышали 10 сантиметров.

Иногда во время движения можно заметить «рычащий» звук, ориентировочно в передней части авто. Причиной может быть трос спидометра, который часто шумит при отсутствии нормальной смазки.

Тахометр.

Это один из наиболее важных приборов авто. Его задача – показывать число оборотов коленвала двигателя в определенный момент времени.

Поломка тахометра не столь критична. Но в дальней перспективе именно она может стать причиной неисправности мотора и новых затрат для автолюбителя.

Так как же справиться с поломкой, и в чем могут быть основные причины неисправности?

На самом деле, их не так много. В случае с электронным тахометром чаще всего из строя выходит светодиодный экран устройства. Произвести ремонт в этом случае проблематично – лучше заменить дисплей.

Контакты тахометра Ниссан Кашкай.

Сбои в работе тахометра часто вызваны снижением качества контактов или неисправностью проводки (при этом импульсы от двигателя к устройству могут вовсе не поступать).

Чтобы устранить такие неприятности, необходимо внимательно осмотреть все провода на факт трещин и обрывов. Если найдете трещину, просто запаяйте ее, а при обнаружении обрыва – произвести замену части проводки.

Причиной неисправности тахометра может стать выход из строя датчика оборотов мотора.

Диагностировать проблему несложно – стрелка тахометра начинает «прыгать» в разные стороны. Вернуть тахометр к «жизни» можно только одним способом — заменой этого элемента.

Учтите, что перечисленные выше неисправности и способы их устранения имеют общий характер. У каждой модели авто могут быть свои нюансы, и о некоторых из них мы поговорим более подробно.


Можно ли откорректировать спидометр своими руками

Обрыв проводки

Как и все электрические приборы в «четырке» тахометр имеет свою схему подключения. Нарушения в работе одного из составляющих конструкции ведет к проблеме отказа прибора. Обрыв проводки – проблема неприятная, т.к. определяется только с помощью специальных инструментов. Для точного определения места неисправности нужно «прозвонить» все контакты и проводку к тахометру. Для этого понадобится схема его подключения. Наличие опыта в вопросах восстановления проводки позволит справиться с поиском неполадки и без схемы. При отсутствии видимых точек обрыва проводки рекомендуется обратиться к электрику. Проводка тахометра в инжекторных версиях «четырок» включает провода на питание, ЭБУ и ДПКВ. Если и после ремонта проводки не работает тахометр на ВАЗ 2114 (инжектор) – можно снять защитное стекло и проверить механическую целостность стрелки прибора. В редких случаях стрелка может заклинить или обломаться. Если не работает стрелка тахометра – следует заменить ее в сборе со всеми ее компонентами.

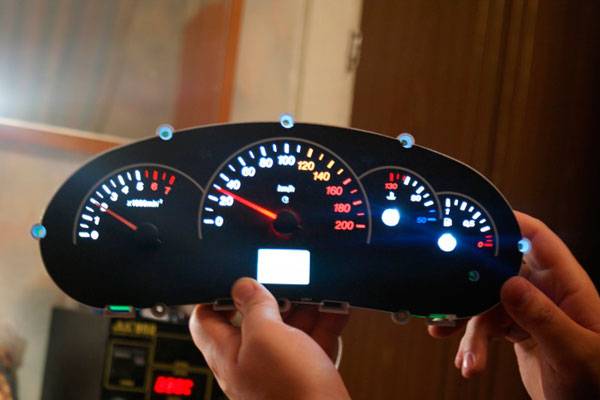

Характеристика видов панелей

Щиток, находящийся перед водителем, содержащий набор контрольных ламп, называется панелью.

Он имеет и другое название – торпедо и состоит из следующих составляющих:

  1. Узла, которые фиксирует величину скорости движения автомобиля– спидометра.
  2. Прибора, которые ведет учет числа оборотов – тахометра.
  3. Двух индикаторов: температуры охлаждающей жидкости и уровня топлива.
  4. Разного цвета индикаторных ламп.
  5. Шести отдельных ламп отвечающих за подсветку.
  6. Ряда резервных гнезд, куда могут включаться лампы.
  7. Одну колодку красного цвета. На электрической схеме она имеет X
  8. Другую колодку белого цвета, имеющая обозначение X

Европанель для ваз 2110 Панель для ваз 2110 старого образца На ВАЗ 2110 существует 2 вида приборных панелей: старого образца и европанель.

Отличия между ними следующие:

  • старые щитки имеют симметричное расположение приборов;
  • в евро устройстве датчики показаний топлива и величину нагрева охлаждающей жидкости смещены вправо.

Почему не работает тахометр на ВАЗ 2107 карбюратор и инжектор и прыгает стрелка: ремонт и схема

Устройство и назначение тахометра

Предназначение тахометра ВАЗ заключается в визуализации показаний работы коленвала. Устройство демонстрирует, с какой частотой вращается коленчатый вал за минуту, эти показания также принято называть оборотами двигателя. Конструктивно тахометр ВАЗ 2107 представляет собой миллиамперметр, соединенный в одном корпусе с электронной частью, эти элементы установлены на печатной плате.

Что касается принципа работы, то он заключается в измерении частоты передачи импульсов в первичной цепи системы зажигания мотора. При функционирующем силовом агрегате за один оборот валика распределительного устройства контакты на прерывателе должны сомкнуться и разомкнуться 4 раза. Соответственно, с одним оборотом в электроцепи формируется 4 импульса напряжения и тока. С увеличением частоты оборотов коленвала увеличивается и частота передачи импульсов, что, в свою очередь, влияет на отклонение стрелки прибора.

Возможные неисправности и способы их устранения

Зачастую причина неисправности прибора заключается в использовании несоответствующих высоковольтных проводов.

В частности, такая проблема обычно проявляется в результате их замены на силиконовые. По причине использования силиконовых высоковольтных проводов может начать дергаться стрелка прибора.

Что касается неисправностей, при которых тахометр вовсе не работает, то процедура их выявления может отличаться в зависимости от типа двигателя:

  1. На карбюраторных моторах к прибору подключается три проводка. Два из них – это питание, а третий подключается к катушке. Чтобы определить причину выхода из строя девайса, нужно получить доступ к задней части контрольного щитка и отключить клеммы, подключенные к прибору. Затем, используя три других провода, которые должны быть работоспособны, девайс следует подключить напрямую к АКБ, а также катушке. При запуске силового агрегата устройство должно начать работать (тогда причина кроется в цепи), если этого не произошло, то необходимо искать причину в системе зажигания либо самом приборе.
  2. Что касается инжекторных моторов, то в этом случае схема подключения тахометра несколько другая, здесь используется 4 провода. Два из них – это питание, один – идет к ЭБУ, а еще один – непосредственно к датчику коленвала. Наиболее оптимальным вариантом будет проведение компьютерной диагностики. Также можно попробовать произвести проверку состояния контактов на разъемах или заменить ДПКВ на исправный (автор видео – minishumaher).

Инструкция по замене своими руками

О необходимости проведения обслуживания и ремонта тахометра автовладельцы, как правило, задумываются в случае его выхода из строя.

Подробнее о замене устройства:

  1. Отключите АКБ и плоской отверткой подденьте и извлеките три рукоятки, установленные на селекторе управления отопителем.
  2. Выкрутите гайку, фиксирующую рычаг сброса показаний одометра, также демонтируйте шайбу, установленную за ней.
  3. Далее, используя ту же отвертку с плоским наконечником, подденьте заглушку болта, фиксирующего приборку. После ее снятия выкрутите винт, фиксирующий щиток к кронштейну центральной консоли.
  4. Сделав это, правую часть приборку отодвиньте ан максимум, после чего извлеките левую часть. После этого вы получите доступ к задней части щитка, теперь вам нужно выкрутить гайку тросика спидометра и полностью отключить его. Далее, отсоедините все шланги и разъемы, подключенные к щитку.
  5. Демонтируйте приборную панель. Извлеките из нее тахометр, установите новый. Если вы все подключили правильно, то установленное устройство будет работать.

Как самостоятельно найти причину неисправности

Помимо визуального осмотра вам понадобится универсальный измерительный прибор для собственной диагностики. Если вы умеете пользоваться мультиметром, вы легко можете проверить питание, «массу», а также проверить сигнальный провод на предмет обрыва.

Проверка мощности выполняется в режиме измерения постоянного тока, а диапазон измерения — до 20 В. «Минус» постоянен, «плюс» появляется только после включения зажигания. Импульсы на сигнальной линии должны появляться при вращении коленчатого вала. Чтобы найти повреждение, нужно перевести мультиметр в режим измерения сопротивления — омметр. Иногда для обнаружения плохого контакта достаточно встряхнуть разъем или жгут, в котором проложен провод.Индикатор скорости сигнала.

Типичные неисправности

ВАЗ-2114 имеет штатный электромеханический тахометр. Если он перестает работать, то, вероятнее всего, возникло какое-то повреждение чисто физического характера.

Таковыми являются:

  • обрыв провода;
  • потеря контакта;
  • перегорание предохранителя;
  • повреждение самого устройства.

Любая, даже незначительная поломка приводит к отказу прибора.

Когда на ВАЗ-2114 смонтирован электронный тахометр, то он не работает чаще всего из-за совершенно тех же причин.

В первом случае важным моментом является полноценная проверка всех кабелей, как питающего, так и измерительного, а также массы.

Во втором же следует осмотреть разъемы, места пайки и прочие соединения. Их неплотное прилегание, окисление способны стать основной причиной, приведшей к отказу тахометра.

И, наконец, в случае с моделью 2114, стоит обязательно убедиться, что сам измерительно-индикаторный блок, стоящий на панели под стеклом, исправен.

В электронных приборах тестируют, в частности:

  • транзисторы;
  • резисторы;
  • микросхемы;
  • дорожки плат.

Выход из строя хоть одной такой детали приводит к поломке всего устройства.

Компоновка и принцип работы

Модель Лада Приора оснащается полностью электронной системой подсчета скорости. Она состоит из следующих элементов:

  1. Датчик скорости (ЭДС). Его функция в создании электрических импульсов.
  2. Электрическая проводка. Питает систему спидометра электрическим током.
  3. Плавкий предохранитель. Защищает систему от перепадов напряжения.
  4. Бортовой компьютер. Контролирует работу и ведет анализ поступающих данных.
  5. Сам спидометр. Необходим для визуального контроля скорости.

Компонентов в системе не так много. Работает система следующем образом:

  1. Датчик скорости производит электрические импульсы. Он установлен на корпусе КПП. На силовых агрегатах с 16 клапанами, ЭДС располагается со стороны расширительного бака. ЭДС устанавливается напротив маховика. Эта шестерня имеет зубья по всему диаметру. Только в одном месте отсутствует один зуб. Именно на это место, реагирует магнитный датчик спидометра. Во время прохождения пустого места ЭДС размыкается, тем самым создавая электрический импульс.
  2. Образованные размыканием импульсы, поступают по проводам на ЭБУ. Компьютер рассчитывает скорость поступления сигналов и преобразует их в электрическое напряжение определенной силы.
  3. Напряжение поступает на приборную панель, активируя работу двигателя привода спидометра.
  4. Электрический двигатель отклоняет стрелку спидометра на определенный градус.

Помимо отклонения стрелки, электрические импульсы от датчика скорости необходимы для расчета подачи топлива в двигатель. На основе полученных данных, бортовой компьютер определяет необходимо количество горючей смеси и ее наполнение воздухом. Таким образом поддерживаются необходимые, стабильные обороты двигателя для актуального скоростного режима.

Не работает спидометр на Приоре по нескольким причинам. Но этому всегда предшествует появление некоторого количества симптомов неисправности. Они будут описаны далее.

На Лада Приора не работает спидометр: глубокая проверка

Предохранитель в порядке? Причина может быть в проводке. Проверяем проводку, отходящую от регистрационного скоростного датчика, к панели приборов. Эксплуатация Приоры (в особенности на наших дорогах) сопряжена с постоянной вибрацией кузова, которая негативно сказывается на контактной группе (она расходится) и теряет свои свойства.

Причина может крыться в окислении проводников – попадание влаги негативно сказывается на функциональности проводки. Поэтому, рекомендуется проверить не только датчики, но и контакты. Чистые контакты не станут причиной поломки, но не стоит пренебрегать мерами профилактики – рекомендуем провести их чистку.

Причина неисправности может быть в самом датчике. Для его тестирования потребуется прибор – сканер. Если сканера в наличии нет, можно проверить его исправность путем проверки функциональности счетчика пройденного расстояния. Если при поездке он функционирует, значит и датчик в порядке.

Если выше обозначенные действия не дали никакого результата, следует переключить внимание на приборную панель автомобиля. Печатная плата – «сердце» всего функционала в автомобиле

Для проверки нормальной работы устройства, необходимо извлечь данную плату и проверить ее на наличие оплавленных элементов и механических повреждений. Самостоятельно проверить функциональность платы невозможно – извлеченное устройство требуется отдать специалисту, который сможет протестировать работоспособность элемента

Печатная плата – «сердце» всего функционала в автомобиле. Для проверки нормальной работы устройства, необходимо извлечь данную плату и проверить ее на наличие оплавленных элементов и механических повреждений. Самостоятельно проверить функциональность платы невозможно – извлеченное устройство требуется отдать специалисту, который сможет протестировать работоспособность элемента.

Ремонт

В зависимости от выявленных повреждений следует осуществлять ремонт.

Датчик

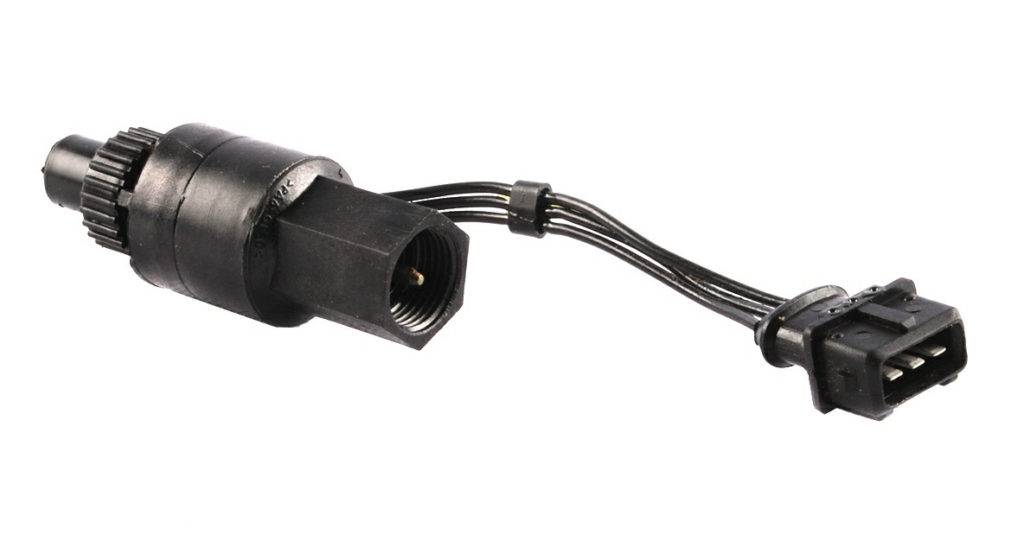

Датчик скорости

Порой именно датчик становится причиной поломки спидометра. Обычно первым сигналом к неисправности является остановка одометра, отвечающего за подсчет километров, а затем выход из строя самого спидометра. В этой ситуации следует произвести замену датчика, чтобы избавить себя от диагностики всех остальных составляющих узлов.

Оборвался трос

При обрыве троса устанавливается новый гибкий вал. Перед тем, как установить вал следует проверить работу спидометра на предмет заедания. Для этого конец гибкого вала соединяют со спидометром и медленно поворачивают другой конец троса. Движение должно быть плавным без рывков и заедания.

Если при работе слышен стук или вибрация, то причины вызваны:

  • неверным присоединением гибкого вала;
  • плохим закреплением гайки;
  • отсутствием смазки на тросе;
  • попаданием грязи в посадочное место под трос.

После устранения выявленных поломок, спидометр восстанавливает работу. Если этого не произошло, то его придется заменить полностью.

Проводка

Нарушение в работе прибора может быть вызвано плохим соединением проводов или их разрушением. При выявленных повреждениях разорванные провода следует спаять или заменить, а плохое соединение устранить дополнительным обжимом и зачисткой контактов.

Шестеренки

В основном шестерни выполняются из пластмассы, что приводит к истиранию зубьев или их слому. Если они сломались, то слышен звук похожий на жужжание. Заменить их несложно, достаточно снять приборную панель и произвести замену.

Не всегда собственными силами можно справиться с поломкой. Иногда требуется более глубокая диагностика с бортовым компьютером и привлечением профессионалов.

Поделитесь в социальных сетях:FacebookTwittervKontakte
Напишите комментарий
