Шаровые опоры: как они устроены и как их менять

Конструкции шаровых опор: их недостатки и преимущества

Валерий Неверовский, начальник ИЦ «Качество»: Различают три вида конструкции шаровых опор: штампосварная, закатная и цельнокованая. Остальные виды практически не встречаются.

Штампосварная опора представляет собой две довольно тонкие штампованные пластины (толщина 3 мм), соединенные методом точечной сварки.

Кроме этого существенным недостатком данной шаровой опоры является заливная конструкция вкладыша (подшипника скольжения) опоры. Об этом говорит отверстие в корпусе. Конструкция данного вкладыша, в отличие от современных подшипников скольжения, не имеет канавок для задержания смазки в области трения шарового пальца, а следовательно, смазка не будет задерживаться в плоскости трения и шаровая опора выйдет из строя намного быстрее.

Закатная шаровая опора представляет собой кованый корпус с закатным «донышком». На первый взгляд, она выглядит массивно, однако имеет ряд недостатков.

Например, овальное отверстие, получаемое в корпусе опоры, требует обработки изнутри, следовательно, толщина стенок при обработке уменьшается, что делает возможным вырывание пальца из корпуса.

Так же закатная схема «донышка» не гарантирует, что при работе шаровой опоры в составе автомобиля завальцовка выдержит нагрузку в 3 т на выдавливание пальца из корпуса. Мы не говорим о том, что палец может выдавиться, однако может появиться люфт, и как следствие, шаровая опора начнет стучать.

Прежде всего конструкция закатной шаровой опоры обусловлена минимизацией затрат на производство, а не увеличением ресурса шаровой опоры.

Цельнокованная шаровая опора, которую еще называют усиленной, своим внешним видом изначально внушает доверие: толстые стенки, единый корпус.

Цельнокованный корпус гарантированно выдерживает усилие выдавливания пальца из корпуса, в десятки раз превышающее нормативное.

Ответы на частые вопросы

Можно ли ездить на разбитой шаровой опоре? Можно, но недолго. Как говорилось выше, если она стучит, значит, появился люфт между «сухарем» и вкладышем. Со временем он будет увеличиваться. Как результат – поворотный кулак колеса «вырвет» шар из корпуса опоры, колесо «ляжет» набок, а машина на «пузо». Не стоит затягивать с заменой неисправных узлов, появились первые признаки неисправности шаровой опоры – едим на ее замену.

Что будет, если вылетит шаровая? Это происходит в движении, чаще всего при повороте. Колесо вылетает в сторону, машина теряет управляемость, ложится на «пузо» со всеми вытекающими последствиями. Можно попасть в ДТП или на серьезный ремонт, если повредятся другие элементы подвески, кузова или картер двигателя.

Видео по теме:

Как правильно выбрать новую шаровую опору:

Другие причины неисправности шаровой

1. Естественный износ. Как уже было сказано выше, у каждой детали автомобиля свой срок. Все зависит от многих факторов: качества шаровой, наличия или отсутствия повышенных нагрузок, ухода за авто, выработки смазки, воздействия высоких и низких температур и т.д.
2. Эксплуатация в экстремальных условиях. Головокружительная скорость, лихачество на дорогах, постоянная езда по бездорожью являются серьезным испытанием даже для той подвески, которая для этого предназначена. Понятно, что шаровая опора в таких случаях выходит из строя гораздо раньше, чем в автомобилях, которые используются исключительно в городских условиях.
3. Выработка смазки. Смазочные материалы со временем испаряются и высыхают, а без них конструкция выходит из строя гораздо быстрее. Причем дополнительно смазывать стоит даже новые детали, поскольку нередко производитель оставляет слишком мало смазочной массы.

Неисправность шаровой обычно дает о себе знать заранее. Главное — не закрывать глаза на данные симптомы и вовремя отправиться на СТО.

Симптомы неисправности
Описание поломки
Во время преодоления препятствий раздается стук и другие посторонние звуки в районе колеса.
Характерный лязг и стук раздается вне зависимости от того, с какой скоростью двигается автомобиль. Лучше всего посторонние звуки слышны, если машина хорошо нагружена и колесом попадает в яму или любую другую выбоину на дороге. Даже если стук раздался только один раз (хотя обычно данное явление периодически повторяется), это повод обратиться к специалистам

Обратите внимание: стук и лязг также может раздаваться зимой (в минусовые температуры), если замерзает смазка в ШРУС.
Поменялись характеристики развала-схождения.
Нередки случаи, когда невооруженным взглядом неполадки не обнаружить. Во время планового техосмотра на СТО специалисты обязательно вас предупредят, что на одном из колес износилась шаровая опора и ее необходимо починить

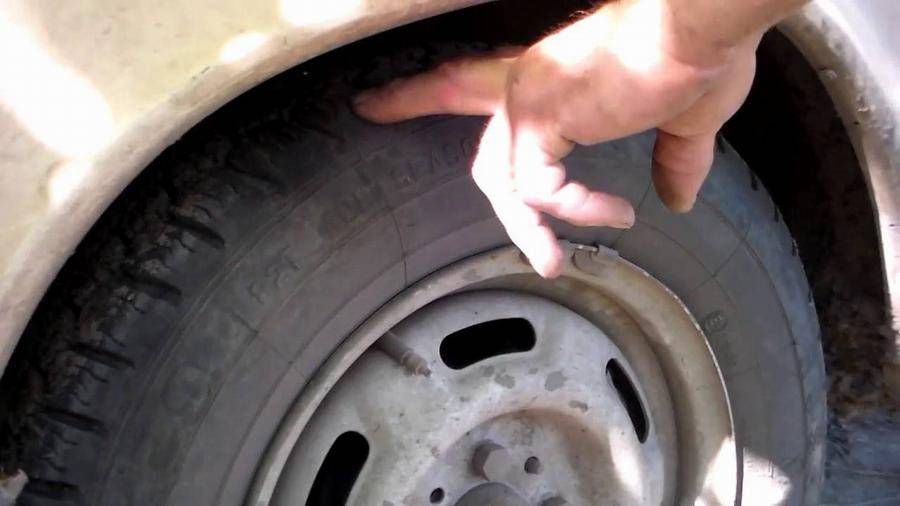

Единственный визуальный признак, которые может указать на неисправность — «подъедание» резины на краю колеса вашего авто.
Стало сложнее управлять автомобилем.
Когда вследствие поломки шаровой опоры появляется люфт. Колесо во время движения шатается, и это виляние передается автомобилю: он больше не способен ехать ровно. При увеличении скорости управляемость становится только хуже. Причем диагностировать данный симптом на ранней стадии можно в тех случаях, если автомобиль ездит исключительно по ровным городским трассам. Если же вы постоянно путешествуете, ездите на дачу или в лес по грунтовым дорогам, ухудшение управляемости не всегда будет заметно.
Во время поворота колеса скрипят.
Еще одним признаком неисправности шаровой опоры является скрип, который издают передние колеса. Если звук доносится из другого места — поломку может скрывать рулевая рейка либо гидроусилитель.
Покрышки изнашиваются неравномерно.
В результате повреждений шаровой рулевое колесо занимает неровное положение и находится под углом к поверхности дороги. В таком случае по его внутреннему краю (который ближе к двигателю) протектор начинает изнашиваться сильнее, чем на оставшейся поверхности покрышки. Обнаружить данную неисправность можно как визуально, так и на слух: поврежденное колесо бьется во время движения.
Траектория автомобиля меняется прямо во время торможения.
Если вы заметили, что при торможении машина уходит вбок, то скорее всего у нее повреждена шаровая. Причем автомобиль всегда клонит именно в ту сторону, с которой находится неисправная запчасть. Одно из колес ввиду износа шаровой опоры будет наклонено, и в процессе торможения станет издавать характерные щелчки.

Для того, чтобы правильно диагностировать повреждение, необходимо тщательно проверить всю подвеску. Автомобиль — это сложная техника, которая работает исправно, только если все ее элементы в порядке. И одна поломка может со временем привести к другой

Именно поэтому так важно диагностировать неисправность на ранней стадии. Это поможет вам избежать лишних трат и поберечь нервы

Замена шаровой опоры

Итак, замена шаровой опоры на разных автомобилях может оказаться как относительно простой, так и более сложной процедурой в зависимости от марки, модели, конструкции и т.д. Так или иначе, все начинается с  диагностики ходовой части.

Если точнее, нужна проверка шаровой опоры. Первичными признаками проблем с шаровыми является возросшее усилие при повороте руля, скрипы и стуки при езде. Если имеют место такие симптомы, нужно вывесить колесо, взяться за него руками горизонтально и покачать-пошатать. Это позволит определить люфты.

Затем следует взять монтировку, загнать машину на яму или подъемник, после чего снизу поставить монтировку в центр между краем опоры и нижним рычагом, после чего отжать вверх. Данный метод позволяет выявить люфт.

При этом важно понимать, что самым надежным способом диагностики является снятие шаровой с автомобиля, после чего проверяют снятую деталь. Для этого опору зажимают в тиски, после чего диагностируется радиальный и осевой люфт шарового пальца

Если палец двигается легко и без усилий, это указывает на необходимость замены шаровой или на то, что нужна реставрация шаровых опор.

Если рассматривать замену, на начальном этапе важно учитывать, какой тип опор стоит на машине. Дело в том, что детали бывают съемными (шаровая может быть отделена от рычага путем выкручивания болтов или срезания клепок), а также несъемными (элемент впрессован в рычаг и меняется с рычагом в сборе)

Например, съемная шаровая опора ВАЗ или другого автомобиля меняется похожим образом. Для замены потребуется инструмент:

• накидные ключи 17 и 19;
• съемник шаровых опор;
• домкрат;
• монтировка или отрезок трубы;
• ключ для откручивания колесных гаек;

Подготовив инструменты и новую опору, деталь перед установкой следует смазать. Для этого нужно снять пыльник и промазать литолом палец, после чего надеть пыльник. Далее, подготовив новую опору к установке, можно переходить к разборке автомобиля и снятию старой шаровой.

Для этого следует открутить болты крепления колеса, поддомкратить авто и снять колесо. Затем откручивается гайка шарового пальца, после крепежные болты поворотного кулака, которыми деталь крепится к опоре.

Теперь можно поставить съемник для шаровых и начинать выпрессовку пальца. Желательно выполнять процедуру с помощником, который монтировкой будет отжимать нижний рычаг. Далее следует извлечь старую опору. После новая шаровая опора прикручивается к поворотному кулаку, далее помощник отпускает рычаг, вставляя в проушину палец. Теперь остается закрутить гайку шарового пальца.

Диагностика и замена

Если при непосредственном повороте руля транспортного средства автомобилисту нужно прилагать особые усилия или возникает характерный скрип, то скорее всего возникли проблемы с опорой шаровой. Кроме того об этом же будет свидетельствовать и возникновение стука при передвижении автомобиля на небольших скоростях при неровных поверхностях. Еще один признак выхода из строя опор шаровых – это виляние и неустойчивость передних колес при непосредственном передвижении по прямой. Иным признаком данной проблемы является неравномерный износ шин транспортного средства.

Вполне является ясным, что быстрая и качественная замена всего устройства шаровой опоры будет возможной лишь при помощи и эксплуатации профессионалов. Тем не менее, многие автолюбители отдают предпочтение собственному труду и работе. В современном мире вопрос о производстве шаровых опор черпает ответ в тезисе о том, что это высокотехнологический процесс, который позволяет добиваться высокой степени надежности и стойкости. Тем не менее, замена данного устройства является одним из самых распространенных видов ремонта автомобиля. Ситуация, конечно же, никоим образом не сможет измениться, пока не изменится качество наших отечественных дорог.

Это интересно: Как поменять сцепление на ваз 2110

Как изготовить приспособление своими руками

Наиболее простой вариант – использование головки на «27», которая будет служить оправкой для запрессовки. Еще подойдет гидравлический домкрат небольшого размера или тиски. В первом случае можно попытаться выдавить или запрессовать сайлентблок прямо на месте. При использовании тисков деталь придется снять. Другие варианты самодельных «съемников»:

• болт М20;
• пара стягивающих чашек с шайбами;
• прут с резьбой;
• отрезок трубы, диаметр которой превышает диаметр сайлентблоков.

Работают такие «инструменты» просто. Берется втулка и ставится с о стороны, куда будет выдавливаться сайлентблок. В отверстие устанавливается болт с резьбой. Далее начинают затягивать гайки и шайбы постепенно сводятся: одна из них выпрессовывает изделие из посадочного гнезда. Все же стоит заметить: замененная запчасть прослужит дольше, если операция проводилась в автосервисе.

Можно ли ездить с неисправной шаровой

Таким вопросом наверняка задается практически каждый автолюбитель, впервые столкнувшийся с проблемой. Первое время, если износ детали не очень сильный, а неисправность вы только диагностировали, использовать автомобиль в крайних случаях можно. Главное — соблюдать скоростной режим и избегать ям на дороге.

Чем чаще вы садитесь за руль неисправной машины, тем больше усугубляете положение. Запомните, чем чревата поломка шаровой опоры прямо во время движения:

• вам придется вызывать эвакуатор,
• вы создадите аварийно-опасную ситуацию,
• вы рискуете жизнью и своим имуществом.

Именно поэтому лучше обратиться к специалистам заранее, а также стараться минимизировать воздействие на подвеску автомобиля.

Крепление шаровой опоры к рычагу

Современная классификация шаровых опор для подвески автомобилей основана на способе установке этой детали. Именно способ монтажа определяет стоимость ремонтных работ. Наиболее простой и удобной в ремонте конструкцией являются шаровые работы, которые крепятся к рычагам болтами, гайками или с помощью заклепок. Опоры этого вида постоянно совершенствуются и активно применяются в системах подвески, но, начиная с 90-х годов прошлого века, конструкторы все чаще отказываются от шаровых опор этого вида, заменяя их деталями, которые интегрированы в рычаги подвески.

Некоторые автолюбители считают, что данное конструкторское решение направлено исключительно на увеличение продаж комплектующих, так как, к примеру, при выходе из строя шаровой заднего верхнего рычага приходится менять весь рычаг в сборе, который стоит гораздо дороже. Есть у подвески с интегрированными шаровыми опорами и неоспоримое преимущество в виде меньшего веса.

Кроме того, существует компромиссный вариант шаровых опор, которые запрессовываются в рычаг и крепятся с помощью стопорного кольца (такие конструкции можно встретить на автомобилях Опель Zafira C и Jeep Patriot). Шаровую опору данного типа можно заменить без рычага, но для этого нужен пресс или специальные приспособления.

Шаровые опоры могут отличаться не только по способу фиксации на рычаге, но и по варианту крепления к поворотному кулаку. По этому критерию различают два основных вида конструкций. У одного вида палец крепится гайкой со шплинтом, а у другого с помощью самоконтрящейся гайки и внутреннего стопорного кольца. Кроме того, у таких моделей авто, как Хендай Санта Фе (начиная с 2006 года выпуска) палец шаровой опоры крепится к поворотному кулаку стяжным болтом. Эта конструкция доставляет много неприятностей при ремонте авто, поскольку крепежный болт часто закисает и его сложно открутить.

При демонтаже шаровых опор заднего верхнего рычага часто могут возникать непредвиденные сложности. К примеру, может потребоваться специальное приспособление для снятия кронштейна, в котором фиксируется палец опоры.

Для моделей Ауди A6 С7 с многорычажной подвеской характерной проблемой являются стяжные болты, обеспечивающие крепление шаровых опор верхнего рычага к поворотному кулаку, которые постоянно закисают не их невозможно снять. Справится с такой задачей не помогает ни нагрев кулака, ни замораживание болта. Более того, даже 10-ти тонный пресс не может выдавить злополучный болт. После неудачных попыток разборки узла владельцу Ауди А6, чаще всего, приходится потратить еще около 400$ — 500$ на покупку нового поворотного кулака.

Работа конструкторов над оптимизацией подвески автомобилей (часто в ущерб ремонтопригодности) привела к тому, что в некоторых модификациях шаровая опора с рычага была перенесена на поворотный кулак. Крепление опоры в этом случае может быть разным. К примеру, на SsangYong Рекстон, Мерседес шаровая запрессовывается, на ВАЗ 2110 фиксируется с помощью болтов, а на Субару Форестер SG крепится стяжным болтом в кронштейне кулака. Все перечисленные здесь способы имеют свои плюсы и минусы.

Рекомендуем

«Продольный рычаг передней подвески: типичные поломки и диагностика» Подробнее Самые большие сложности возникают при замене запрессованной шаровой опоры. Для этого нужно полностью демонтировать поворотный кулак, что невозможно выполнить без снятия суппорта и диска, с отсоединением верхних и нижних рычагов. Во втором и третьем варианте заменить шаровую опору намного проще, так как достаточно отсоединить нижний рычаг.

Самостоятельная диагностика опор

Способы проверки этих элементов различаются в зависимости от конструкции подвески. На большинстве современных машин она бывает 2 разновидностей:

1. Однорычажная (типа Макферсон). Сверху колесо и ступица держится на стойке, а снизу опирается на рычаг, где установлена шаровая.
2. Многорычажная. Здесь поворотный кулак прикреплен к двум рычагам – верхнему и нижнему. Соответственно, шарниров тоже два с каждой стороны.

В зарубежных автомобилях средней и высшей ценовой категории многорычажная подвеска устанавливается не только спереди, но и сзади, вместо неразрезной балки.

Сначала стоит разобраться, как определить неисправность верхней шаровой опоры многорычажной подвески, поскольку выявить ее проще.

Порядок действий такой:

1. Выберите ровную площадку, поставьте на нее машину и затормозите «ручником».
2. На место водителя посадите помощника. По вашей команде он должен нажать на педаль тормоза. Цель – исключить при диагностике люфт ступичного подшипника, если он есть.
3. Возьмитесь руками за верхнюю часть колеса с обеих сторон и сильными толчками раскачивайте его перпендикулярно направлению движения машины (от себя – к себе).

При неисправном верхнем шарнире вы сразу ощутите люфт, после чего можете приступать к замене элемента. Если вам недостает сил на раскачку колеса, то воспользуйтесь другим способом: поднимите его домкратом и шатайте за нижнюю и верхнюю часть. Эта же методика позволяет выявить люфт нижней опоры в подвеске типа Макферсон при условии, что она прилично изношена.

Лучший способ проверить работоспособность нижней шаровой опоры на любой подвеске – определить величину люфта. Раскачивание колеса ничего не покажет, потому что шарнир даже в подвешенном состоянии находится под нагрузкой. Для работы вам потребуется монтировка и смотровая канава, услуги помощника здесь не нужны.

Алгоритм следующий:

1. Поставьте машину на смотровую яму и затормозите.
2. Поднимите проверяемую сторону домкратом.
3. Аккуратно, чтобы не порвать пыльник, заложите монтировку между проушиной поворотного кулака и рычагом.
4. Покачайте монтировку вверх-вниз, разгружая шарнир и заставляя шаровой палец двигаться в том же направлении. Если люфт во втулке присутствует, вы сразу его заметите.
5. Повторите действие на колесе с другой стороны.

С помощью описанного метода вы обнаружите малейший люфт в шарнире. Отсюда возникает проблема, ведь некоторая величина просвета между пластиком и металлом заложена в деталь с завода. Ориентируйтесь на амплитуду движения 3 мм, если люфт заметно больше, то шаровую лучше поменять.

Замена детали в подвеске Макферсон не представляет большой сложности. Нужно купить съемник для выдавливания шаровых пальцев, и приготовить обычный набор ключей. Подняв авто домкратом, снимите колесо, открутите гайку крепления шаровой и выдавите палец из поворотного кулака съемником. От рычага элемент откручивается без проблем. В многорычажной подвеске понадобится открутить нижнее крепление амортизатора и стабилизатор поперечной устойчивости, а под рычаг подложить колодку, чтобы не дать распрямиться пружине. Дальнейшие действия выполняйте в том же порядке, что и с однорычажной версией подвески.

Признаки и причины неисправности

Сроки службы шаровой опоры ранжируются в широких пределах и составляют от 15 тыс. км до 150 тыс. км пробега. Сложно прогнозировать, когда этот элемент выйдет из строя. Большинство автомобильных концернов указывают сроки замены шаровых опор в руководстве по технической эксплуатации автомобиля. На практике срок эксплуатации зависит от стиля вождения и качества дорог, по которому ездит автомобиль.

Признаки поломок

Из подвески раздается шум. Если при преодолении лежачих полицейских или при движении по ухабистой дороге на скорости до 30 км/ч из подвески слышится шум, значит, в шаровых опорах мало смазки, либо палец застучал из-за износа. Зимой такой стук является обычным делом, поскольку при низкой температуре смазка нагревается дольше, чем в жаркое время года. Если через несколько минут после начала движения стук не прекратился – значит, нужно проверять шаровую.

Колесо виляет. Если во время движения колесо ведет себя неустойчиво и «виляет», значит в опоре появился люфт. Это явление опасно тем, что во время маневров колесо может вывернуться, а автомобиль завалиться на бок. При появлении данного признака нужно как можно быстрее заменить опору.

Неравномерный износ шин. О неисправности шаровой опоры может свидетельствовать неравномерный износ шин на передней и задней осях. Стоит внимательно присмотреться к шинам своего автомобиля. Если они изношены неравномерно – провести диагностику шаровых опор.

Также о неисправности шаровых опор может говорить скрип при повороте рулевого колеса.

Причины поломок

Основной причиной выхода шаровой опоры из строя является ее механическое повреждение. Ускорить данный процесс могут следующие факторы.

Стачивание пальца. Одной из причин выхода опоры из строя является стачивание пальца из-за увеличения зазора. В результате элемент разбалтывается и при движении по неровной дороге палец может выскочить из своего гнезда.

Недостаток смазки. Еще одной причиной выхода шаровой опоры из строя может стать частичная или полная выработка смазки. Автовладельцам рекомендуется регулярно проводить профилактику и внешний осмотр опоры и обновлять слой смазки.

Разрыв пыльника. Пыльники изготавливают из резины, которая при аномальных температурах (жара, холод) быстро изнашивается и приходит в негодность. Если на пыльнике образовалась трещина, нужно срочно произвести его замену, дабы предотвратить попадание в шаровую опору влаги и мелких частиц.

Езда по неровным дорогам. Если автомобилю приходится часто ездить по бездорожью, то износ шаровых опор ускоряется. Данная проблема особенно актуальна для России. Это следует учитывать владельцам иномарок, многие из которых не предназначены для езды по бездорожью.

Что представляет собой шаровая опора

Хорошо сказано: лучше один раз увидеть, чем сто раз услышать. Так и здесь. Если автомобилист один раз увидит, как проводится замена шаровой, то без труда сможет выполнить все эти действия самостоятельно. Но также необходимо знать некоторые секреты и нюансы замены, о которых и пойдёт речь в нашей статье.

Шаровая опора является таким элементом подвески, про которую все слышали, но лишь немногие знают, где она находится и нужна ли вообще? Конечно, этот пробел в знаниях быстро заполняется, когда появляются проблемы, связанные с этим ходовым элементом автомобиля.

Шаровая опора настолько важная деталь, что без неё автомобиль не сможет сдвинуться с места. Без неё любая машина — это груда неподвижного металла.

Посмотрите на неё. Вот так она выглядит в разрезе:

Выглядит как просто металлический палец с шаром на одном конце и резьбой на другом. Но ведь эта деталь обеспечивает ходовые качества автомобиля. Сам шар на картинке виден в разрезе, на самом деле он находится в закрытом корпусе. Внутри корпуса есть специальный полимерный состав, в котором шар способен двигаться в разных плоскостях. Так как его движение проходит за счёт полимерного наполнения, оно получается «безлюфтовым» и, как правило, на некоторых моделях авто регулярной смазки не требует. Специальный резиновый пыльник предотвращает попадание грязи и влаги внутрь пространства, где находится шар.

Теперь рассмотрим другой конец металлического стержня. Здесь находится резьба, которая позволяет крепить шаровую опору к другим деталям подвески. Крепится она к рычагу, таким образом обеспечивая подвижность двух элементов подвески за счёт движения шара.

Также шаровая опора позволяет сохранять колесо автомобиля в горизонтальном положении даже при его вертикальном перемещении, когда оно поворачивается.

Принцип работы шаровой опоры основан на вращении и раскачивании конусообразного пальца на небольшие углы. И если на эту деталь автомобиля приходятся значительные нагрузки, то она выходит из строя. Например, водитель определяет дефект этого элемента, когда явно слышится «стучание» шаровой опоры, которое происходит из-за увеличения зазора между наконечником и корпусом.

На видео — пример замены шаровых опор:

Чтобы избежать быстрого износа шаровой опоры, нужно правильно ездить. Так, не рекомендуется быстро ехать по неровностям. А ещё необходимо регулярно осматривать пыльник шаровой опоры. Ведь если он порван, значит, вскоре срок службы самой шаровой опоры закончится, потому что грязь ускоряет процесс износа. В таких случаях достаточно просто заменить пыльник.

Можно легко оценить работу шаровой следующим образом: заехать на эстакаду и проверить наличие люфта. Вначале осматривается пыльник, который навряд ли остаётся целым, когда шаровая опора выходит из строя. Следует помнить о её значении для автомобиля, ведь она скрепляет поворотный кулак с другим рычагом подвески. И, если шаровая опора выходит из строя, эта связь обрывается, а поворотный кулак функционирует обособленно, и управление автомобилем становится невозможным. Первый симптом износа детали — выворачивание колеса на внешнюю сторону. Вот как это выглядит:

Понятно, что, если шаровая выйдет из строя во время движения автомобиля, это грозит страшной аварией, тем более если это произойдёт на большой скорости. Поэтому рекомендуется тщательно проводить осмотр узла самостоятельно или пользоваться услугами профессионалов.

Зачем нужна шаровая опора

Обычно, что такое шаровая опора в машине, начинающие автомобилисты узнают у более опытных коллег, когда проявляются косвенные признаки неисправности подвески. Могут в области колеса возникать посторонние шумы или имеются другие факторы. У автомобиля такой элемент как шаровая опора располагается не только ближе к колесу. Аналогичные соединения могут встречаться в разных частях легковушки:

• в рулевой трапеции;
• на рычагах развала;
• в области крепления газовых упоров капота и пр.

Фактически по смыслу более правильное название блока – шаровый шарнир. Когда узел так называется, то понятна его суть.

Чтобы понять, какое количество опор установлено, необходимо учитывать тип подвески. Фактор влияет на то, сколько шаровых инженеры внедрили в свое детище. Наиболее простые MacPherson подвески обходятся двумя штуками, которые расположены снизу. Увеличение количества рычагов влечет за собой рост числа шарниров. В двухрычажных системах предусмотрена установка узла как снизу, так и сверху. В таких немецких марках как Audi или Volkswagen с одной стороны на колесо может приходиться до пяти шаровых опор. Ещё несколько десятилетий назад предшественниками сферических элементов являлись шкворневые аналоги. Это были более тяжёлые изделия, нуждающиеся в регулярной смазке. Принцип работы их предполагал возможность поворота лишь в одной оси, что отрицательно было для управляемости. Работают в процессе эксплуатации шаровые опоры таким образом, что принимают на себя воздействие от ударов неровностей дороги. Это создаёт огромную нагрузку на металлическое изделие. Однако инженеры не стремятся делать шаровую с максимальной прочностью, придав ей такую форму, чтобы при необходимости её было легко заменить, отвинтив несколько болтов. Узел превратился в расходник.

Как проверить шаровые опоры на Лада Веста

Стук, скрип и тяжелый в повороте руль, неспособность автомобиля держать прямую — все это скажет о том, что шаровая опора выходит из строя. Тем не менее торопиться с выводами рано. В подвеске Лада Веста есть много элементов, которые скрипят, стучат и вибрируют. Поэтому для того, чтобы обвинять опоры, узнаем как проверить их состояние. Проверка, диагностика своими руками, проводится просто. Нужен будет лишь помощник.

Вот несколько способов проверки опоры на Весте:

1. Помощник раскачивает машину за крыло вверх и вниз, мы ставим пальцы на нижний рычаг и на поворотный кулак. При малейшем стуке или люфте — опора под замену.
2. Помощник нажимает на педаль тормоза до упора, чтобы исключить люфт ступичного подшипника. Берем руками за колесо в крайних точках справа и слева и пытаемся покачать колесо. Стук или малейший люфт — опору долой. Но и здесь может быть подвох, поскольку люфт может давать наконечник рулевой тяги.
3. Самый надежный вариант: берем монтажную лопатку, упираем ее концом в поворотный кулак и через нижний рычаг стараемся покачать кулак вверх-вниз. Если есть люфт, его сразу будет видно.
