История

Многие думают, что турбированные моторы появились не так давно. Но это, на самом деле, произошло в XX веке. В 1911 году американский изобретатель А. Бюхи получил официальный патент на промышленное производство системы, которое позволило увеличивать мощность мотора в несколько раз.

Несмотря на то, что Альфред Бюхи понял, как правильно «сжимать» воздух на впуске, на практике этот процесс впервые начал работу в момент, когда фирма General Electric приступила к экспериментам с газовым наддувом. Через 10 лет турбонагнетателем оснастили двигатель Liberty на биплане. Ему удалось тогда подняться на высоту более 10 км.

Первые турбины давали хорошую прибавку к мощности, но были очень громоздкими. Они увеличивали и так большой вес автомобилей. По этой причине дальнейшее распространение турбонаддува не пошло. Например, в Америке не спешили встраивать ее в выпускаемые машины.

Система турбонаддува использовалась в европейских странах. В те годы как раз нагрянул бензиновый кризис. Снизить объем двигателя и повысить его мощность помогал турбонаддув. Со временем система подвергалась совершенствованию, но проблема большого расхода топлива оставалась. Решить ее удалось только в 1970 году, когда компания Мерседес представила авто с дизельным двигателем с турбонаддувом. Теперь расход топлива был снижен, поскольку дизельный агрегат оказался не таким «прожорливым».

Кстати, турбокомпрессоры использовались в авиационном строительстве еще до Второй Мировой войны. Немного позже их устанавливали на пассажирских лайнерах. Таким образом, можно сказать, что турбонаддув появился в прошлом веке, но свою заслуженную популярность получил лишь через 100 с лишним лет.

Современная интерпретация

Однако с массовым распространением V-образных моторов последовательная система Biturbo стала применяться всё реже, поскольку использовать её было неудобно с конструктивной точки зрения. Приблизительно в начале 80-х была предложена альтернативная компоновка Twinturbo, в которой каждая турбина была закреплена за несколькими цилиндрами двигателя – как правило, речь шла о той или иной «половинке» блока. могли располагаться намного ближе к впускному и выпускному коллектору, что существенно уменьшило уровень механических и аэродинамических потерь, а также повысило мощность двигателя. Кроме того, параллельная система Biturbo, использующая компактные турбины, позволила избавиться от «турбоямы» и сделать мотор очень чувствительным к изменению подачи топлива.

В большинстве случаев параллельная схема Twin Turbo предполагает использование общего впускного коллектора, что упрощает её и делает менее затратной в обслуживании, но ограничивает динамический потенциал автомобиля. Поэтому в качестве альтернативы была предложена компоновка Biturbo с раздельными впускными трактами и коллекторами. Помимо прочего, это позволило адаптировать систему для использования на компактных рядных моторах, которые ранее оснащались исключительно двумя турбокомпрессорами, расположенными последовательно.

Однако наиболее интересную схему Twinturbo предложила компания BMW – её отличие заключалось в расположении турбин в развале V8, а не по сторонам от блока цилиндров. Причём каждый из турбокомпрессоров был запитан от цилиндров, находящихся по обе стороны двигателя! Несмотря на огромные сложности, которые пришлось преодолеть инженерам, результат превзошёл все ожидания. Такая оригинальная система Biturbo уменьшила протяжённость «турбоямы» на 40% без снижения надёжности узла. Кроме того, существенно повысилась стабильность работы двигателя и уменьшилась интенсивность его вибраций.

Пионеры серийного применения битурбо (таблица)

МаркаГод выпускаРабочий объем двигателя, лМощность, л.с.

Вероятно, вы неоднократно слышали, что есть турбированные двигатели, причем турбины имеются и у бензиновых ДВС. Но в моторах бывает и две турбины. Однако, высокого распространения такие автомобили не получают, будучи довольно дорогостоящими. Но получить информацию можно бесплатно.

Итак, существуют турбированные двигатели под названиями Би-турбо и Твин-турбо. Многие полагают, что разница в названиях зависит от компаний-производителей автомобилей. Однако, кроме компаний, причина различий кроется в самом турбонаддуве.

Система наддува Twin-Turbo. Вообразите, как функционирует турбина. Она призвана создавать давление воздуха, закачиваемого затем в цилиндры. С возрастанием оборотов ДВС турбина теряет эффективность, а с ней обязательно снижается понижается мощность. С целью предотвращения этого, для ее прироста при высоких оборотах автомобильный движок просто оснастили второй турбиной.

Но функционировать совместно турбины могут разным образом – смотря, как система будет настроена. Например, возможна параллельная работа, а также последовательная – сперва давление нагнетает одна турбина, а потом ее сменяет вторая. Иногда дополнительная турбина подключается при недостатке мощности, компенсируя потери. Добавим, что устанавливается система Twin-Turbo успешно на рядные и V-образные агрегаты.

Bi-Turbo – в таких агрегатах также пара турбин, но если в варианте “Twin” они одинаковы, то здесь к обыкновенной турбине прибавлена более мощная, которая и размером больше. Способ включения турбин тут всегда последовательный: на средних оборотах еще работает обыкновенная турбина, а когда они растут, и ее перестает хватать – запускается увеличенная турбина. Данная конфигурация обеспечивает всегда ровные разгонные характеристики. Монтаж двух турбин такого рода также возможен на оба вышеупомянутых типа ДВС.

Но машина с разными системами наддува все равно ведет в поездке себя неодинаково. В Twin-Turbo присутствует слабо заметный эффект турбоямы, когда нажатие акселератора и срабатывание турбины разделяет время, равное нескольким долям секунды. За этот момент турбина раскручивается и дает нужный прирост. У двигателей Bi-Turbo из-за разных турбин «ямы» нет, отчего при разгоне отсутствуют толчки.

Заметим, что битурбированные автомобили участвуют в гонках и автосоревнованиях, Twin-Turbo же не позволяет такого, ибо конструкция, сами понимаете, к гонкам не располагает.

На чтение
4 мин.

Борьба за повышение КПД (коэффициент полезного действия) идет с самого появления двигателя внутреннего сгорания как такового. И почти сразу же вслед за ДВС придумали и турбокомпрессоры и просто механические нагнетатели воздуха. Для лучшего понимания стоит знать, что принцип работы двигателя основывается на правильном соотношении топлива и воздуха, что попадает в цилиндры двигателя. Равняется это правильное соотношение 1:14,7. Именно в таком виде обеспечивается качественное распределение смеси по цилиндру и ее сгорание. Установка турбины, или даже двух турбин в виде twin turbo значительно увеличит количество воздуха и давление с которым он будет поступать в двигатель.

Отличие в работе Bi-Turbo от Twin-Turbo

Итак, конструктивные особенности каждой из систем повлияли на общий характер поведения автомобиля. Если система Bi-Turbo, благодаря использованию разных по мощности турбин, обеспечивает автомобилю равномерный разгон, без потери, или резкого увеличения мощности, то главным приоритетом Twin-Turbo является снятие максимальной мощности с мотора. Twin-Turbo, в отличие от конкурента все еще страдает т.н. турбоямой, т.е. небольшой задержкой, пока раскрутится турбина и даст прирост. Отсюда возникает и резкий толчок в разгоне, с системой Bi-Turbo разгон происходит плавно.

Наконец, система Bi-Turbo может использоваться не только на трассе, или гоночных треках, но и в езде по городу. Автомобили с турбонаддувом Twin-Turbo такой возможности лишены.

Разумеется, обе системы турбонаддува являются очень дорогими и тяжелыми в обслуживании, поэтому встретить их можно только на автомобилях премиум-класса.

Технология TwinPower Turbo

Технология BMW TwinPower Turbo нового четырехцилиндрового двигателя. Этот новый двигатель является самым мощным агрегатом нового поколения четырехцилиндровых бензиновых двигателей. Силовые агрегаты основываются на базовом двигателе с оптимизированным внутренним трением, на мощность которого в первую очередь влияет технология впрыска и наддува. С точки зрения конструкции двигатель ориентируется на современный, многократно отмеченный призами рядный шестицилиндровый двигатель с технологией BMW TwinPower Turbo, который в своем классе стал эталоном динамичного набора мощности и впечатляющей эффективности. К компонентам этой не имеющей мировых аналогов технологии относятся непосредственный высокоточный впрыск High Precision Injection, наддув по принципу Twin Scroll, система бесступенчатого регулирования фаз газораспределения Double VANOS и система регулирования хода клапанов VALVETRONIC. Вооруженный таким образом силовой агрегат нового BMW 328i достигает диапазонов мощности, которые традиционные атмосферные двигатели реализуют только с большим числом цилиндров и рабочим объемом. Вместе с тем конструкция двигателя с цельноалюминиевым блоком цилиндров легче и компактнее, чем конструкция шестицилиндрового двигателя аналогичной мощности. Преимущества в динамичности очевидны: благодаря сниженной нагрузке на передней оси спортивный седан BMW дополнительно повысил маневренность и демонстрирует оптимизированную управляемость и поворачиваемость.

Наддув по принципу Twin Scroll. Наддув нового четырехцилиндрового двигателя осуществляется по принципу Twin Scroll (турбонагнетатель с двумя «улитками»): потоки ОГ цилиндров 1 и 4, а также цилиндров 2 и 3 отдельно по спирали направляются на турбинное колесо. Таким образом при низких оборотах возникает лишь незначительное противодавление ОГ и эффекты пульсации давления потоков газа могут использоваться наиболее эффективно. В результате двигатель чутко реагирует на каждую команду педали акселератора и быстро набирает обороты, которые клиент BMW реализует непосредственно в удовольствии от управления.

VALVETRONIC, Double VANOS и непосредственный впрыск. Высокая мощность при сниженных вредных выбросах достигается благодаря использованию системы бесступенчатого регулирования хода клапанов VALVETRONIC и системы бесступенчатого регулирования фаз газораспределения Double VANOS. Система VALVETRONIC новейшего поколения оснащается оптимизированным серводвигателем со встроенным датчиком и работает с более высокими скоростями регулирующего воздействия. Поскольку регулировка хода клапанов на стороне впуска осуществляется плавно, можно отказаться от общепринятой дроссельной заслонки. Так как управление массой воздуха происходит внутри двигателя, удалось оптимизировать реакции силового агрегата, а потери на дросселирование при газообмене свести к минимуму. Кроме того, высокая эффективность двигателя обеспечивается благодаря непосредственному высокоточному впрыску бензина High Precision Injection. Топливо впрыскивается электромагнитными форсунками, расположенными по центру между клапанами. Поскольку впрыск осуществляется в непосредственной близости от свечи зажигания и с максимальным давлением 200 бар, обеспечивается равномерное и чистое сгорание. Кроме того, охлаждающее воздействие топлива, впрыскиваемого непосредственно, способствует более высокой степени сжатия, чем в двигателях с впрыском во впускной коллектор, что дополнительно повышает КПД.

Классика жанра

Если вы знаете, что такое турбонаддув, то поймёте, что в установке двух турбокомпрессоров есть свои сложности. Обе турбины системы Biturbo приходится устанавливать на одну выхлопную магистраль, причём между ними должно сохраняться определённое расстояние. Проблема заключается в том, что дальний турбокомпрессор будет получать меньше энергии и работать не столь эффективно. В середине XX века эту проблему решали достаточно просто – вторая турбина в компоновке Twinturbo имела отличающиеся характеристики подшипников и форму крыльчатки. За счёт этого удавалось синхронизировать работу двух агрегатов и существенно повышать мощность двигателя при помощи системы Biturbo.

Система Biturbo используется всё реже

Однако практика показала, что последовательная компоновка Twinturbo имеет несколько важных недостатков:

  • Наличие серьёзной «турбоямы», то есть диапазона оборотов, в котором турбины попросту не работают;
  • Достаточно большое время отклика на подачу газа;
  • ближней турбины;
  • Неудобство установки на V-образные моторы.

Проблему пытались решить различными способами. Однако наиболее элегантное и эффективное инженерное решение предложила компания Toyota, которая сделала включение турбокомпрессоров своего варианта Biturbo. На низких оборотах клапаны закрыты и выхлопные газы проходят только через небольшую первую турбину, легко раскручивая её и обеспечивая ранний выход из «турбоямы». После достижения 3500 об/мин, когда давление газов уже становится избыточным, электроника открывает специальную заслонку, и горячий поток устремляется ко второму турбокомпрессору большего размера, обеспечивая существенный прирост мощности двигателя.

Задержка.

Обсуждение турбин редко обходится без упоминания о задержке (лаге турбины). На самом деле участники обсуждения редко говорят действительно о задержке. Обычно они говорят о пороге наддува. Пожалуйста, прочтите определения задержки (лага), порога наддува, и приемистости в глоссарии. Применительно к турбонагнетателю задержка по существу означает, как долго Вы должны ждать давления наддува после того, как открыли дроссельную заслонку. Стало быть, это явление не полезное по определению. Но задержка не имеет никакого отношения к приемистости. Приемистость в данном случае имеет одинаковый смысл как для турбодвигателя, так и для атмосферного. Ситуация сводится к следующему — либо имеется некоторая задержка и огромное увеличение момента или напротив — отсутствие задержки и отсутствие увеличения момента. Если Вы не имеете никакой задержки, Вы не имеете никакого наддува. Поэтому Вы не можете ожидать никакого значительного увеличения момента. Задержка уменьшается с увеличением частоты оборотов двигателя. В то время как задержка может иметь длительность в секунду или более при низких оборотах двигателя, при увеличении наддува, на оборотах приблизительно 4000 или больше задержка фактически исчезает. Например, в должным образом сконструированной системе наддува, давление наддува будет всегда следовать за положением вашей педали при оборотах более чем 4000 оборотов в минуту. Реакция здесь фактически мгновенна.

Разница оборотов

Одно важное отличие от остальных это, то что компрессор может работать на низких и минимальных оборотах, а турбина вовсе нет. Как правило, для нее необходимы обороты от 3500 об/мин

для создания давления. Но компрессор не способен экономно расходовать топливо. При разгоне эффективность компрессора будет видна не так долго как хотелось бы. Турбина начинает работать немного позже, так как замечается «яма» при старте, но после небольшого разгона все исчезает.

Компрессор призван постоянно подавать смесь для воспламенения, но влияет на потерю мощности, чего не скажешь о «сестре». Для поддержания работоспособности турбины, необходимо раз или два появляться в автосервисе для диагностики, в противном случае получите неработающую систему.

Для турбины необходима установка дополнительного охладителя – интеркулера (см. статью – “Что такое интеркулер”), так как поток воздуха имеет высокую температуру.

Установка дополнительного радиатора также приносит сложности в плане поиска места для монтажа. КПД компрессора несколько меньше, чем у турбины.

Сейчас преимущественное большинство владельцев переходят от прожорливых и громоздких авто к миниатюрным и экономичным (см. Список экономичных малолитражек). В виду того, что стоимость топлива только растет с геометрической прогрессией, популярными среди большинства населения будут силовые агрегаты с турбинной установкой.

Таким путем многие будут стремиться экономить на содержании машины. Вопрос на тему, что лучше турбина или компрессор, раскрыт и не требует дальнейшего обсуждения. Каждый для себя должен сделать выводы по поводу типа установки в соответствии со своими финансовыми возможностями.

You are using an outdated browser. Please upgrade your browser or activate Google Chrome Frame to improve your experience.

Основы

Если дословно перевести twin turbo английского языка, то выйдет или «двойное турбо» или «удвоение турбо».
В принципе, правильными являются оба варианта. То есть, из названия можно понять, что имеют место быть не одна, а две турбины. Существует несколько разновидностей способов применения двух нагнетателей одновременно:

  • Ступенчатая.
  • Параллельное.
  • Последовательное.

Любая из систем, так или иначе, управляется электронным блоком управления, без него создать эффективную работу твин турбо будет невозможно. ЭБУ управляет входными датчиками турбокомпрессоров, электрическими системами приводов клапанов управления воздуха, за счет чего происходит очень тонка настройка работы твин турбо.

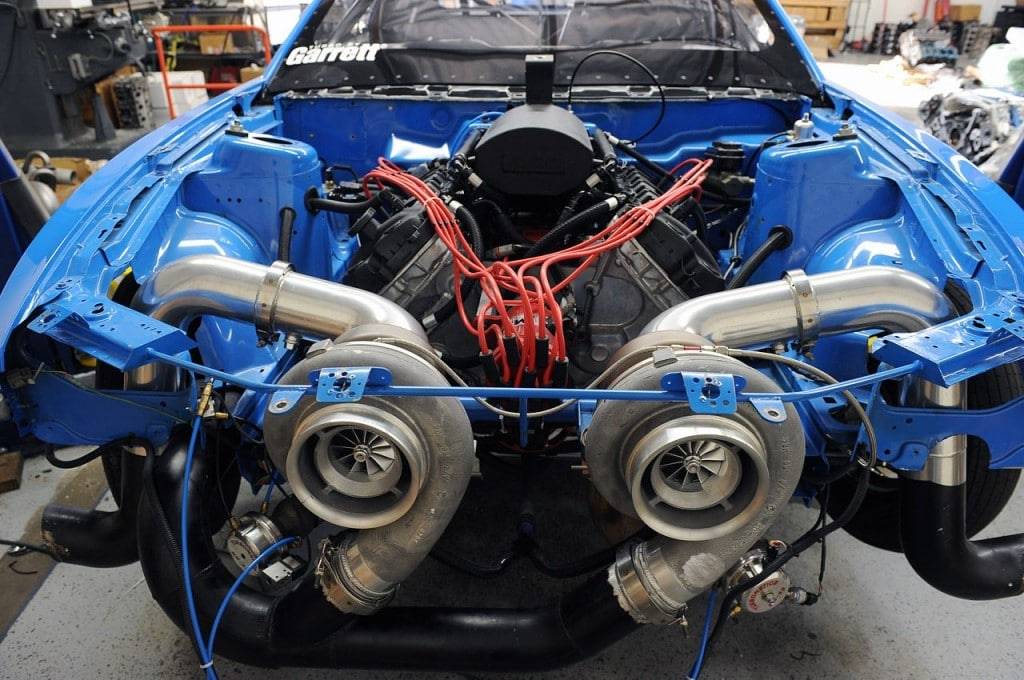

Параллельный принцип работы

Параллельное твин турбо представляет собой одновременную работу двух турбокомпрессоров, который работают параллельно друг другу. Одинаковая работа двух турбин получается за счет того, что каждая турбина выхватывает одинаковую порцию выхлопных газов. Из каждого компрессора выходит также равное количество воздуха и под равным давлением. Сжатый воздух поступает в общий для них впускной коллектор, где потом уже происходит распределение по цилиндрам. Параллельное twin turbo характерно для V-образных двигателей, особенно для дизельных, где очень важна степень инерционности. Две небольших турбины обеспечивают более меньшую инерционность, нежели одна большая.

Последовательная работа

Смысл работы последовательного twin turbo заключается в том, что турбокомпрессоры работают не одновременно, а последовательно сменяют друг друга. То есть запустив двигатель работает один компрессор, а по степени увеличения количества оборотов коленчатого вала включается второй. Такое решение позволяет экономить топливо и не использовать постоянно одну из турбин. К слову, такая система твин турбо включает два одинаковых по характеристикам компрессора. Переход между турбинами также обеспечивает электронный блок управления. В такой системе основной его задачей является регулирование и распределение потока сгоревших газов между турбинами. Регулирование потока газов ко второму компрессору осуществляется за счет специального электромагнитного клапана. Также нередко в ЭБУ заносят такие характеристики для турбин, чтобы минимизировать побочный эффект турбозадержки. Применение twin turbo было замечено как на бензиновом, так и на дизельном двигателе.

Ступенчатая работа турбин

Рассматривая ступенчатую систему твин турбо важно отметить, что именно она является самой технически грамотной и совершенной, обуславливает самый большой подъем КПД. В такой системе присутствует электронное управление как сгоревшими газами, так и выходящим потоком сжатого воздуха

Здесь, в отличие от предыдущих вариантов, есть возможность применять два разных по размеру турбонаддува. Когда обороты двигателя низкие перепускной клапан сгоревших газов закрыт. Газы следуют по системе твин турбо сначала посещая малый компрессор, где получают максимальную отдачу на давление при минимальной инерции.
Далее, они попадают в большую турбину. Когда обороты увеличиваются начинается совместная работа турбин. Перепускной клапан постепенно открывается, то начинает постепенно раскручивать вторую турбину, пуская газы прямо через нее. Когда обороты растут до максимальных, то клапан открывается полностью, и большая турбина начинает работать на полную свою мощность и воздух поступает из нее в двигатель.

Турбированные двигатели не так просты, как кажется, рядом с этой темой витает много непоняток и неопределенностей. Одна из таких – про два строения «би-турбо» и «твин-турбо». Не так давно сам лично был свидетелем разговора двух автовладельцев, один заверял — что разница есть, а вот другой – что отличий нет! Так в чем же правда? Действительно, чем отличаются эти два строения ТУРБО моторов, давайте разбираться …

Если честно, то разница, конечно — будет, но она не будет носить категорический характер! Лишь потому что названия взяты у разных производителей, которые устанавливают свои агрегаты с различной компоновкой и строением.

Однако и система «Би-турбо» и «Тви-нтурбо»

— по сути одно и тоже. Если взять английский язык и посмотреть на обозначение, Bi-Turbo и Twin-Turbo, можно увидеть две приставки Bi» и «

Twin»

— если грубо перевести то получается – «ДВА» или «ДВЕ». Не что иное — как обозначение наличия двух турбин на двигателе, причем и одно и другое название можно применять к одному и тому же двигателю, то есть они абсолютно — взаимозаменяемые. Эти названия не несут в себе какие-то технические различия, так что это «голый маркетинг».

Порог наддува.

Порог наддува, отнесённый к категории терминов/для глоссария, по существу означает самые низкие обороты двигателя в минуту, при которых турбонагнетатель может создать давление наддува (с полностью открытой дроссельной заслонкой). Ниже этих оборотов турбонагнетатель просто не имеет достаточного количества энергии выхлопных газов, чтобы развить частоту вращения компрессора, необходимую для создания во впускном коллекторе давление выше атмосферного. До достижения оборотов порога наддува кривая момента двигателя остается фактически такой же, как у атмосферного двигателя. Если раскручивать двигатель далее при полностью открытой заслонке, водитель почувствует значительное увеличение мощности после порога наддува, поскольку кривая момента направлена вверх. Если дроссельная заслонка полностью не открыта, турбонагнетатель не вносит вклада в кривую момента, и ускорение будет таким же, как и у атмосферного двигателя. Кривая момента до порога наддува может иногда являться компромиссным вариантом из-за беспричинного понижением степени сжатия (объем камеры сгорания плюс рабочий объем цилиндра, деленный на объем камеры сгорания), причиняя неприятные ощущения при отсутствии наддува на низких оборотах.

Тут и выясняется, что некоторые из автомобильных производителей сделали серьезную инженерную экономическую ошибку, не устанавливая соответствующие интеркулеры для достаточного охлаждения воздуха на впуске. Это позволяю бы использовать более высокие степени сжатия, обеспечивая нагпятную реакцию двигателя на низких оборотах. Если Вы выбираете машину с турбонагнетателем, попробуйте спросить у продавца о параметрах эффективности промежуточного охладителя (само собой, только после того, как Вы спросите, имеет ли вообще машина интеркулер). Разумно ожидать, что эластичность на низких скоростях имеет чисто, если транспортное средство оснащено промежуточным охладителем, и степень сжатия составляет 8 -10.

Две турбины на двигатель – как и зачем?

Сейчас может возникнуть вопрос, а вообще зачем? Все просто есть всего два вопроса, которые они призваны решать:

  • Устранение турбоямы, можно сказать, что это первоочередная проблема.
  • Увеличение мощности.
  • Строение двигателя.

Начну, пожалуй, с самого простого пункта – это строение двигателя. Конечно, легко ставить одну турбину, когда у вас есть рядный двигатель на 4 или 6 цилиндров. Глушитель то один. Но вот что делать, когда у вас скажем V образный мотор? И по три – четыре цилиндра на каждую строну, тогда и глушителя два! Вот и ставят на каждый по турбине, средней или малой мощности.

Устранение турбоямы – как я уже писал сверху, это задача номер «1». Все дело в том что у турбированного мотора, есть провал — когда вы нажимаете на газ, отработанным газам нужно пройти и раскрутить крыльчатку турбины, именно это время и «проседает» мощность, это может быть от 2 до 3 секунд! А если вам на скорости нужно сделать обгонный маневр – это не безопасно! Вот и устанавливают различные турбины, а зачастую компрессор + турбина. Один работает на низких оборотах, то есть на старте, чтобы избежать «турбоямы», вторая – на скорости когда нужно оставить тягу.

Увеличение мощности – это самый банальный случай. То есть для увеличения мощности мотора, к маломощной турбине устанавливают еще одну мощную, таким образом — дуют они две, что значительно повышает производительность. Кстати на некоторых гоночных машинах, есть и три и даже четыре турбины, но это очень сложно и в серию, как правило не идет!

Вот собственно и решения, для которых применяют «ТВИНТУРБО» или «БИТУРБО» и знаете это реально выход, от избавления от турбоямы и увеличения мощности.

Принцип работы двигателя с турбонаддувом

Работа системы турбонаддува основана на использовании энергии отработавших газов. Отработавшие газы вращают турбинное колесо, которое через вал ротора вращает компрессорное колесо. Компрессорное колесо сжимает воздух и нагнетает его в систему. Нагретый при сжатии воздух охлаждается в интеркулере и поступает в цилиндры двигателя.

Несмотря на то, что турбонаддув не имеет жесткой связи с коленчатым валом двигателя, эффективность работы системы во многом зависит от числа оборотов двигателя. Чем выше частота вращения коленчатого вала двигателя, тем выше энергия отработавших газов, быстрее вращается турбина, больше сжатого воздуха поступает в цилиндры двигателя.

В силу конструкции, турбонаддув имеет ряд негативных особенностей, среди которых с одной стороны задержка увеличения мощности двигателя при резком нажатии на педаль газа — турбояма, с другой — резкое увеличение давления наддува после преодоления турбоямы — турбоподхват.

Система с двумя параллельными турбокомпрессорами применяется в основном на мощных V-образных двигателях (по одному на каждый ряд цилиндров). Принцип работы системы основан на том, что две маленькие турбины обладают меньшей инерцией, чем одна большая.

При установке на двигатель двух последовательных турбин максимальная производительность системы достигается за счет использования разных турбокомпрессоров на разных оборотах двигателя. Некоторые производители идут еще дальше и устанавливают три последовательных турбокомпрессора — triple-turbo и даже четыре турбокомпрессора — quad-turbo.

Комбинированный наддув объединяет механический и турбонаддув. На низких оборотах коленчатого вала двигателя сжатие воздуха обеспечивает механический нагнетатель. С ростом оборотов подхватывает турбокомпрессор, а механический нагнетатель отключается. Примером такой системы является двойной наддув моторов TSI от Volkswagen.

Минусы двигателя с турбонаддувомО плюсах мы поговорили в начале статьи, теперь расскажем про минусы двигателя с турбонаддувом. Обратная сторона повышения мощности мотора при сохранении общих характеристик, то есть форсирования, – более интенсивный износ узлов, как следствие, снижение ресурса силовой установки. Кроме того, турбины требуют применения специальных сортов моторных масел и строгого соблюдения рекомендуемых изготовителем сроков обслуживания. Еще более требователен к вниманию владельца воздушный фильтр.

Еще один явный недостаток системы турбонаддува – она очень чувствительна к износу поршневой группы. Возрастание давления картерных газов ощутимо снижает ресурс турбины. При продолжительной работе в таких условиях наступает «масляное голодание» и поломка турбокомпрессора. Причем повреждение этого агрегата вполне может привести к выходу из строя всего двигателя.

Наличие технически сложного турбонаддува двигателя делает мотор автомобиля более сложным, увеличивая число деталей, а значит, снижая общую надежность. К тому же, ресурс самого турбокомпрессора значительно меньше, чем аналогичный показатель двигателя в целом.
